轴系结构改错题
轴系结构改错习题汇总
轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。
）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

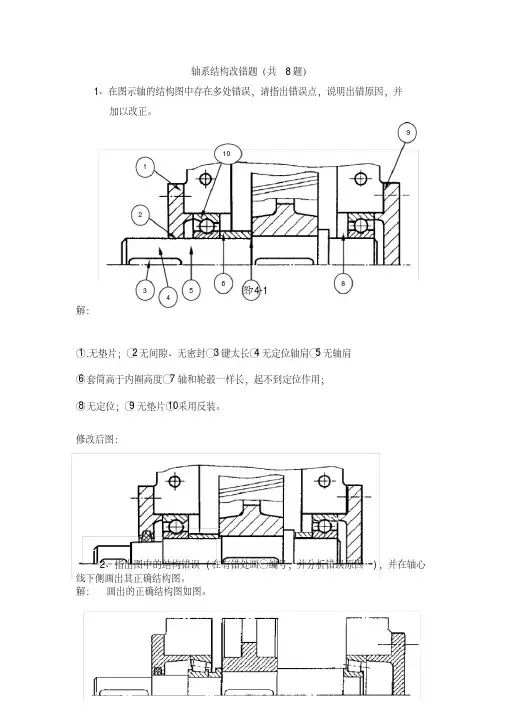

(完整版)轴系结构改错题
轴系结构改错题（共8题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1 解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用；○8无定位；○9无垫片○10采用反装。
修改后图：2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
16287354910①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承内环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈内与壳体内壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承内圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承内圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙； 2．套筒不可同时接触内、外圈；3．轮毂应比轴段长1-2mm； 4．联轴器应给定位台阶；5．应有绩作用向定位； 6．此处不必卡圈固定内圈；7．轴承内圈装入应有台阶； 8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片； 10．轴环高不能超过内圈厚度；11．键太长，套筒不能起定位作用； 12．轴承盖凸缘内应切倒角槽；13．应加挡油环。
轴系结构改错
轴系结构习题。
a ） 1.圆螺母直径小，不能固定齿轮；安装止动垫片的槽短，止动垫片无法安装到位； 2.锥齿轮轮毂应稍长于轴段的长度；3.圆锥滚子轴承无法安装；轴承滚子画法有误；4.键无法装拆；5.套筒应设计成套杯，以实现轴系位子调整；6.加装调整垫片；7.轴承的支承形式多处错误：按照反安装或正安装的形式进行分析改正，且需要考虑轴承游隙调整；8.轴外伸端应有轴向定位台阶；9.轴的两个键应布置于一条母线上； 10. 少密封装置；8 791051. 加装调整垫片；2. 轴肩过高，圆锥滚子轴承无法拆装；3. 齿轮轮毂应稍长于轴段的长度，以保证齿轮的轴向固定；4. 毡圈密封处的槽应为梯形槽；5. 平键上侧应有间隙；且轴上两个平键应布置于同一条母线上；6. 轴端挡圈没起固定作用；7. 联轴器定位台阶低，联轴器无法定位； 8. 端盖外侧不应与转动件接触；9. 套筒应加长，以保证圆锥滚子轴承与套筒轴向定位；29311. 端盖外径与座之间应有间隙；2. 对于嵌入式端盖，箱体（或轴承座）应为剖分式，剖靣线方向最好上下不同；3. 轴段的长度应稍短，以保证轴承的轴向固定；4. 应有安装止动垫片的键槽；5. 圆螺母处应装有止动垫片；6. 套筒应安装在轴承内圈之间；7. 轴承外圈应有轴向固定，可在孔处加工定位台阶； 8. 轴承内圈应有轴向固定（弹性挡圈等），以防轴承在轴上窜动、脱落； 9. 密封圈方向装反；10. 密封槽压板与轴之间应有间隙；问答题：① 摩擦分类（根据摩擦面间存在润滑剂的情况） ② 磨损的三个阶段 ③ 粘度及其影响因素④ 螺纹联接的四种基本类型 ⑤ 防松的目的和方法 ⑥ 链传动的运动不均匀性 ⑦ 链传动的失效形式⑧ 蜗杆传动的失效形式和设计准则 ⑨ 如平衡计算的目的8627。
轴系结构改错题
轴系结构改错题
轴改错习题课
轴系结构改错题 一．齿轮轴轴系上的错误结构并改正。 （轴承采用脂润滑，齿轮采用油润滑。）
轴系结构改错题
1.转动件与静止件接触 3) 套筒顶不住齿轮；
1) 轴与端盖接触；
4)联轴器没轴向固定及定位；
2) 套筒与轴承外圈接触； 5 )联轴器没周向固定；
2.轴上零件未定位、固定 6) 此弹性圈没有用。
(9Байду номын сангаас 锥齿轮直径大， 箱体孔直径小， 锥齿轮轴不能装 入(设箱体是整体 式不是剖分式)。
轴系结构改错题 4. 加工与装配 (10) 轴的此种结 构使前轴承装不 进去。
(11) 键 的 位 置 不 正确，使端盖装 不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。
(14) 缺密封。
轴系结构改错题
6. 结构刚度
(15) 轴 承 支 点 距 离约为锥齿轮悬 臂端伸出距离的2 倍，为保证轴系 的运转刚度，支 点距不宜过小。
轴系结构改错题
三．一轴上装有斜 齿轮和联轴器，两 个深沟球轴承支承 轴，请画出轴的具 体结构，补足有关 零件，并标出轴的 各段直径。(图中尺 寸不允许变动，它 们的孔径均标注在 图中。)
轴系结构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长，且装拆轴承不便； 8) 联轴器孔未打通； 9) 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无档油环； 14) 轴承与轴直接接触且无密封。
轴系结构改错题

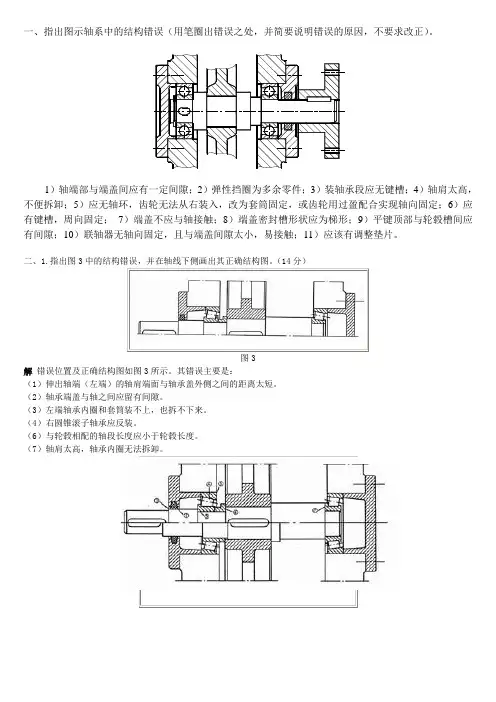

轴系改错练习
1）轴肩太高，6）应有键槽，周向固定；7）端盖不应与轴接触；8）端盖密封槽形状应为梯形；9）平键顶部与轮毂槽间应有间隙；10）联轴器无轴向固定，且与端盖间隙太小，易接触；11）应该有调整垫片。
二、1.指出图3中的结构错误，并在轴线下侧画出其正确结构图。
（14分）图3解错误位置及正确结构图如图3所示。
其错误主要是：（1）伸出轴端（左端）的轴肩端面与轴承盖外侧之间的距离太短。
（2）轴承端盖与轴之间应留有间隙。
（3）左端轴承内圈和套筒装不上，也拆不下来。
（4）右圆锥滚子轴承应反装。
（6）与轮毂相配的轴段长度应小于轮毂长度。
（71、左轴承内圈轴肩过高，轴承拆卸困难2、缺调整垫片3、与轮毂相配的轴段长度应小于轮毂长度4、右轴承内圈定位套筒过高，轴承拆卸困难5、联轴器与端盖间隙太小，易接触6、联轴器右侧无需固定1、轴左端少倒角2、左轴承内圈定位过高，无法拆卸3、左轴承缺外圈定位4、齿轮定位键槽太短5、装齿轮的轴段应采用阶梯轴，右侧用套筒轴向定位6、右轴承少外圈定位以及密封装置7、右边的轮毂无法安装1、与轮毂相配的轴段长度应小于轮毂长度2、键槽太长3、轴承无法拆卸4、缺少调整垫片5、轴承盖与轴之间应留有间隙并且缺少密封装置6、联轴器缺少周向定位7、联轴器缺少轴向定位指出图中轴系结构的错误，并作简要说明。
5、右轴承盖处缺少密封。
6、缺少调节垫片。
7、联轴器缺少周向定位。
5、右轴承左侧缺少定位6、右轴承右侧缺少定位7、右轴承盖缺少调节垫片。
各种轴结构改错题目
轴结构改错题目:3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。
请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。
）例①一一缺少调整垫片［解］（1）——缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上（1）——键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙（1）——多一个键⑺一一齿轮左侧轴向定位不可靠（1）齿轮右侧无轴向定位⑼一一轴承安装方向不对⑵轴承外圈定位超高⑵——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。
（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶一一螺纹轴段缺少螺纹退刀槽；(4)——键槽应该与中间部位的键槽在同一母线上布置;⑸一一键的长度应该小于轴段的长度。
轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位(固定)边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽；⑵、紧定螺钉应该拧入轴上被联接零件，端部应顶在轴上；⑶、螺纹联接应保证安装尺寸；⑷、避免螺纹联接件承受附加弯矩。
轴系结构改错作业答案
1、半联轴器左端没有轴向定位，会产生轴向窜动。
2、此段轴过长，会造成半联轴器轴向定位不可靠
3、此处无键联接，半联轴器没有周向固定。
4、半联轴器右端没有轴向定位，会产生轴向窜动。
5、该轴段过长，轴承装拆不方便。
6、12没有调整垫片，轴承间隙无法调整。
7、13、加工面和非加工面没区分开
8、套筒直径过大，超过了轴承内圈，无法拆卸轴承。
9、此段轴长等于了齿轮的宽度，齿轮轴向定位不可靠。
10、齿轮处无键联接，没有周向定位。
11、轴环直径过大，超过了轴承内圈，无法拆卸轴承。
1、键过长。
2、运动件与静止件干涉。
3、无密封圈。
4、9没有调整垫片，轴承间隙无法调整。
5、该轴段过长，轴承装拆不方便。
6、套筒直径过大，超过了轴承内圈，无法拆卸轴承。
7、此段轴长等于了齿轮的宽度，齿轮轴向定位不可靠。
8、轴承左端面无轴向定位，会产生轴向窜动。
轴系结构改错题
轴系结构改错题随着现代工业的发展，越来越多的机械设备采用轴系结构进行传动，轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。
因此，在设计和制造轴系结构时，需要注意各种因素，杜绝各种可能的错误。
本文将通过分析和解决一些轴系结构改错题，来探讨轴系结构设计和制造中的一些常见问题。
二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置，其中包括一个电机、一个联轴器、一个减速器和一个输出轴。
该装置的输入轴为电机轴，输出轴为输出轴。
该装置的设计图纸如下图所示。
图1 轴系传动装置设计图该轴系传动装置在运行一段时间后，出现了以下问题：（1）输出轴转速低于设计要求。
（2）输出轴发生了严重的振动和噪声。
（3）输出轴温度升高，超过了允许的范围。
请根据以上问题，分析该轴系传动装置的设计和制造中可能存在的错误，并提出改进方案。
2.问题分析（1）输出轴转速低于设计要求。
输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。
传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。
（2）输出轴发生了严重的振动和噪声。
输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。
（3）输出轴温度升高，超过了允许的范围。
输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。
3.改进方案（1）电机功率不足可以通过更换功率更大的电机来解决这个问题。
在更换电机时，需要考虑电机的转速和输出轴的转速之间的匹配关系，以确保输出轴的转速符合设计要求。
（2）减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。
在更换减速器时，需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系，以确保输出轴的扭矩符合设计要求。
（3）传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。
在调整传动链条张紧度时，需要考虑链条松紧度的合理性，以确保链条不会过紧或过松。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴系结构改错题 三．齿轮轴系结构中的错误，并画出正确结构结构 图，齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题 1．缺少密封圈。 2．套筒高过轴 承内圈，应加 挡油环。 3．轴长应短于 轮毂长度，保 证轴套压紧齿 轮。
4．联轴器没有轴向定位。 5．联轴器没有周向定位。
6．不需要弹性挡圈。
轴系结构改错题 7．轴与轴承端 盖接触。 8．联轴器没打 通。 9．箱体应设凸 台，缺少调整 垫片。
轴改错习题课
轴系结构改错题 一．齿轮轴轴系上的错误结构并改正。 （轴承采用脂润滑，齿轮采用油润滑。）
轴系结构改错题
1.转动件与静止件接触 1) 轴与端盖接触； 2.轴上零件未定位、固定
3) 套筒顶不住齿轮； 4) 联轴器没轴向固定及定位； 6) 此弹性圈没有用。
2) 套筒与轴承外圈接触； 5 )联轴器没周向固定；
轴系结构改错题
3. 工艺不合理 (属加工方面) 7) 精加工面过长，且装拆轴承不便；
8) 联轴器孔未打通；
9) 箱体端面加工面与非加工面没有分开；
轴系结构改错题
10) 轴肩太高，无法拆卸轴承； 11) 键过长，套筒无法装入。 12) 无调整垫片，无法调整轴承间隙。
轴系结构改错题
4.润滑与密封问题 13) 轴承脂润滑无挡油环； 14) 轴承与轴直接接触且无密封。
11．键太长。 12．整体式箱体不方便装拆。
10 ．轴肩高过 轴承内圈，应 加上挡油环。
轴系结构改错题 二．锥齿轮轴系结构中的错误，并画出正确结构结 构图，锥齿轮为油润滑，滚动轴承为脂润滑。
轴系结构改错题 1．零件的固定 (1) 轴承外圈不定 位不固定; (2) 其 轴 端 装 联 轴 器时，没有轴向定 位轴肩。 2. 调整与预紧 (3) 无垫片，不能 调整轴承游隙。 无套杯及垫片结 构，不能调整锥 齿轮的位置。
轴系结构改错题 3. 转动件与固定 件接触摩擦 (4) 端盖固定而轴转 动，应该有间隙。 4. 加工与装配 (5) 箱 体 端 面 的 加 工部份与不加工部 分没分开。 (6) 缺 台 阶 ， 使 精 加工面过长，且装 拆轴承时压配距离 过长，不方便。
轴系结构改错题 4. 加工与装配 (7) 凹进去太少， 齿加工不方便。 (8) 端盖的端面加 工部分与不加工部 分没有分开。 (9) 锥齿轮直径大， 箱体孔直径小， 锥齿轮轴不能装 入 ( 设箱体是整体 式不是剖分式)。
轴系结构改错题 4. 加工与装配 (10) 轴的此种结 构使前轴承装不 进去。 (11) 键 的 位 置 不 正确，使端盖装 不进去。 5. 润滑与密封 (12) 缺挡油盘。 (13) 缺注油孔。
(14) 缺密封。
轴系结构改错题 6. 结构刚度
(15) 轴 承 支 点 距 离约为锥齿轮悬 臂端伸出距离的 2 倍，为保证轴系 的运转刚度，支 点距不宜过小。
