SZZ730-75型转载机说明书
730采煤机说明书
730电牵引采煤机使用说明书电气部分型号：MGTY300/730-1.1D请将此使用说明书交给最终用户手里太原矿山机器集团电气发展有限公司前言非常感谢使用MGTY300/730-1.1D电牵引采煤机。
本使用说明书，叙述了730采煤机电气系统的配置、运行、维护、保养及检查等项目。
使用前，谨请认真阅读本使用说明书。
同时，请您在熟读本产品安全注意事项的基础上使用。
目录第一部分电气系统简介 1第二部分控制箱 3 第三部分高压箱 6第四部分先导回路主电源分配 9 第五部分控制中心 9 第六部分遥控系统功能及原理 13 第七部分变频器 15 第八部分电气系统操作 18 第九部分参数显示器 21 第十部分维护 30 附录A 31730电牵引采煤机使用说明书电气部分（Ⅳ型电控系统）型号：MGTY300/730—1.1D请将此使用说明书交给最终用户的手中太原矿山机械集团电气发展有限公司第一部分电气系统简介1.机型：MGTY 300/730—1.1DMG—滚筒式采煤机TY—太原300—单向截割功率730—装机总功率1.1—供电电压1140VD—电牵引2.机组的供电：2.1 单电缆供电2.2 供电电缆的型号：MCP 3×95+1×35+4×63.特点：3.1 多电机横向布置，抽屉式结构，安装维护方便。
3.2 机载式交流变频调速，一拖二牵引方式，可实现功率平衡。
3.3 关键的电气部件全部采用进口件，提高了系统的可靠性。
3.4 低功耗的遥控系统，免充电式无线发射，可离机操作，既增加了安全性，而且待机时间长。
3.5 带故障记录的中文人机界面，缩短了故障查询时间。
3.6 保护齐全，增加了系统的使用寿命。
4.电气系统的基本配置：表一：5.电气系统的保护5.1 在采煤机上完成截割电机的温度监测及热保护5.2 油泵电机的温度监测5.3 牵引变压器的热保护5.4 对截割电机和牵引电机恒功率控制过载保护5.5 电机的漏电闭锁控制5.6 完成对运输机的闭锁控制第二部分控制箱1.功能结构控制箱位于主机架中央，它可从采空侧方便地推入和抽出，主要功能是完成采煤机的控制和监测。

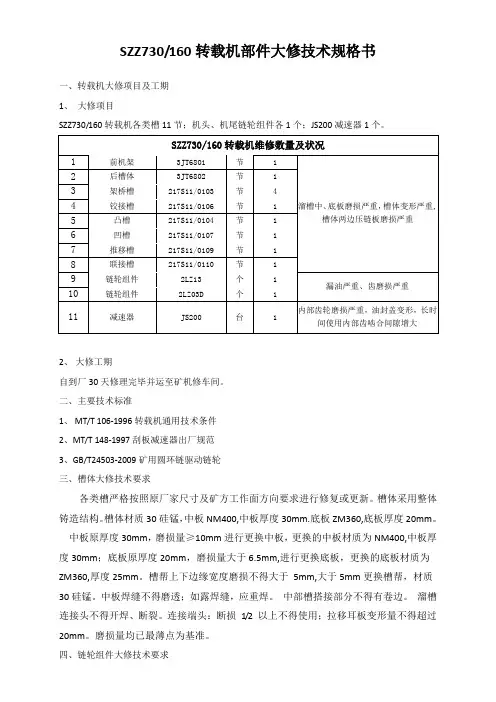

转载机大修技术规格书
SZZ730/160转载机部件大修技术规格书一、转载机大修项目及工期1、大修项目SZZ730/160转载机各类槽11节；机头、机尾链轮组件各1个；JS200减速器1个。
2、大修工期自到厂30天修理完毕并运至矿机修车间。
二、主要技术标准1、 MT/T 106-1996转载机通用技术条件2、MT/T 148-1997刮板减速器出厂规范3、GB/T24503-2009矿用圆环链驱动链轮三、槽体大修技术要求各类槽严格按照原厂家尺寸及矿方工作面方向要求进行修复或更新。
槽体采用整体铸造结构。
槽体材质30硅锰，中板NM400,中板厚度30mm.底板ZM360,底板厚度20mm。
中板原厚度30mm，磨损量≥10mm进行更换中板，更换的中板材质为NM400,中板厚度30mm；底板原厚度20mm，磨损量大于6.5mm,进行更换底板，更换的底板材质为ZM360,厚度25mm。
槽帮上下边缘宽度磨损不得大于5mm,大于5mm更换槽帮，材质30硅锰。
中板焊缝不得磨透；如露焊缝，应重焊。
中部槽搭接部分不得有卷边。
溜槽连接头不得开焊、断裂。
连接端头：断损1/2 以上不得使用；拉移耳板变形量不得超过20mm。
磨损量均已最薄点为基准。
四、链轮组件大修技术要求1、链轮轴：链轮轴无拉伤、裂纹、碰伤、弯曲和严重磨损，传动配合花键应无扭曲、无断裂、无变形、无严重磨损和破碎，链轮轴两端装配轴承外无不得有拉伤。
2、链轮环：链轮齿不得有破碎现象，磨损不得太大，链轮内孔花键无破碎，裂纹和扭曲变形。
3、连接螺栓：链轮上的各种螺栓无严重绣蚀、无弯曲变形、无裂纹、无乱扣、无断牙。
4、两端轴承：滚珠滚道无点蚀、拉伤、破损，保持架完好,转动必须灵活，轴承游隙及尺寸必须符合国标。
5、密封：两端的各密封,不得老化变形,不得有断裂和破碎。
6、链轮装配安装后,必须灵活可靠,无渗漏油,转动时无杂音。
7、更换的链轮体及轴材质采用优质40CrNiMoA，并出具材质报告。
SZZ730-160顺槽用刮板转载机使用说明书
SZZ730/160顺槽用刮板转载机使用说明书永城煤电集团有限责任公司机电制修厂2008年4月致用户：欢迎使用我厂生产的SZZ730/160顺槽用刮板转载机，该机适用于煤矿井下缓倾斜、中厚、薄煤层综采工作面。
具有高强度、高寿命、高可靠性的特点，是高产、高效综合机械化采煤理想的工作面运输设备。
我厂生产的SZZ730/160顺槽用刮板转载机严格执行国家煤炭工业标准和行业标准。
主要标准为：MT/T106-1996 顺槽用刮板转载机通用技术条件 GB/T12718-2001 矿用高强度圆环链MT/T148-1997 刮板输送机减速器产品型号标记说明：表示装机功率为160kw730mm我们郑重承诺，我们将以优质的产品，一流的售后服务答谢用户，若您在使用中发现问题，拨打我厂的售后服务电话：0370-*******，对省内用户我厂售后服务人员保证在48小时内到达现场处理问题，对省外用户，我厂售后服务人员保证在72小时内到达现场处理问题。
感谢惠顾！永城煤电集团有限责任公司机电制修厂1前言----------------------------------------------------1 2安全警示------------------------------------------------2 3概述----------------------------------------------------3 4主要技术特征--------------------------------------------4 5主要组成部分结构及用途----------------------------------55.1机头传动部--------------------------------------------55.1.1机头部分--------------------------------------------55.1.1.1机头架--------------------------------------------55.1.1.2伸缩槽--------------------------------------------55.1.1.3链轮轴组------------------------------------------55.1.1.4拨链器--------------------------------------------65.1.2动力部----------------------------------------------65.1.2.1联接罩--------------------------------------------65.1.2.2减速器--------------------------------------------65.1.2.3液力偶合器----------------------------------------85.2紧链装置----------------------------------------------105.3溜槽--------------------------------------------------115.3.1中部槽----------------------------------------------115.3.2凸、凹槽--------------------------------------------115.4刮板链及接链环----------------------------------------11 5.5机尾--------------------------------------------------12 5.5.1机尾架----------------------------------------------12 5.5.2机尾轴组--------------------------------------------12 5.6挡板--------------------------------------------------125.6.1落地段挡板------------------------------------------125.6.2输入、输出挡板--------------------------------------125.6.3架桥段挡板及爬坡段挡板------------------------------12 5.7封底板------------------------------------------------12 6转载机的铺设安装----------------------------------------13 7转载机的试运转------------------------------------------14 7.1试运转前应检查----------------------------------------14 7.2试运转时应注意----------------------------------------14 8转载机的运转--------------------------------------------14 9转载机的拉移--------------------------------------------15 10转载机的润滑-------------------------------------------15 11转载机的故障及处理方法---------------------------------16 12工具一览表---------------------------------------------18 13服务承诺-----------------------------------------------19 14附:图1～图22前 言 共54页 第1页1.前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。
SZB-73075、SZB-73040转载机
刮板转载机SZB-730/75、SZB-730/40刮板转载机一、整机照片生产厂家：唐山开滦铁拓重机公司城山分公司二、概述本机为“桥式转载输送机”，是开滦铁拓重机公司制作的，它与可伸缩皮带输送机是互为配套的输送设备，转载机头部搭接在可伸缩皮带机机尾部两侧轨道上，并能沿其整体移动（最大移动距离为12米），物料是由转载机转载到可伸缩皮带机上，在回采时，可作顺槽输送机，在掘进时可作掘进输送机，如果用在掘进顺槽送输巷时，则掘进完后直接可作回采面的顺槽输送设备。
由于可伸缩皮带输送机不可伸缩部分有50米左右，所以当回采工作面沿走向只有60米左右时，需拆除可伸缩皮带机，将转载机接长到60米，并在机头架的另一侧再安装一套传动装置，可单独作为顺槽输送机使用。
三、主要的技术特征四、传动系统传动系统图：说明书附图二五、主要结构转载机由导料槽、车架、横梁、机头、中间悬拱部分、爬坡段、水平装载段和机尾架组成。
转载机总图：说明书附图一机尾由机尾架、机尾轴和压链板组成。
机尾图：说明书附图三水平装载段由中部槽、联接槽和高低档板等组成。
长度为8.5米，也可根据需要适当加长，为便于装载，此段装料的一侧安装低档板。
爬坡段有凸槽、凹槽，底部可安装滑撬，当转载机移动时可沿底板滑动，减少移动阻力。
中间悬拱部分，由中部槽及其封底板和两侧挡板交错所组成，三者用螺栓连接成刚性体。
其一端与凸槽联接，另一端与传动部联接槽联接，构成了可伸缩皮带输送机的搭接长度和足够空间。
机头是由机头架、减速器、液力联轴器、电动机、盲轴、链轮等所组成，机头架采用平机头。
机头架和悬拱部分的机头联接槽与中部槽联接，机头架底部安装在横梁上，机头通过横梁座落在车架上。
机头图：说明书附图四车架是由钢板焊接成的结构件。
下部有四个轮子，可沿可伸缩皮带输送机机尾部的轨道滚动。
机头架底部与横梁的联接是通过销轴来实现的，并用开口销锁住，转载机可绕横梁在水平面和垂直平面作适当转动，以适应底板起伏和可伸缩皮带输送机机尾的偏摆。
75转载机操作规程

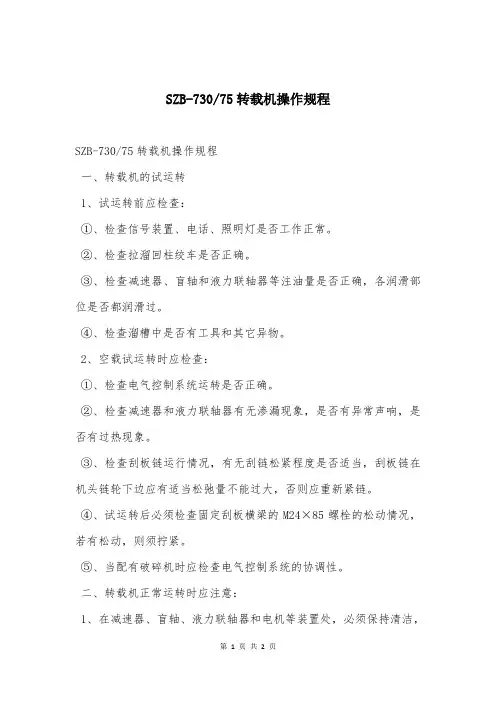

SZB-730/75转载机操作规程
SZB-730/75转载机操作规程
一、转载机的试运转
1、试运转前应检查：
①、检查信号装置、电话、照明灯是否工作正常。
②、检查拉溜回柱绞车是否正确。
③、检查减速器、盲轴和液力联轴器等注油量是否正确，各润滑部位是否都润滑过。
④、检查溜槽中是否有工具和其它异物。
2、空载试运转时应检查：
①、检查电气控制系统运转是否正确。
②、检查减速器和液力联轴器有无渗漏现象，是否有异常声响，是否有过热现象。
③、检查刮板链运行情况，有无刮链松紧程度是否适当，刮板链在机头链轮下边应有适当松弛量不能过大，否则应重新紧链。
④、试运转后必须检查固定刮板横梁的M24×85螺栓的松动情况，若有松动，则须拧紧。
⑤、当配有破碎机时应检查电气控制系统的协调性。
二、转载机正常运转时应注意：
1、在减速器、盲轴、液力联轴器和电机等装置处，必须保持清洁，
以防止过热，否则会引起轴承齿轮和电动机等零部件损坏。
2、链子必须有适当的予张力。
一般机头链轮下的松弛量为二倍圆环链节距为宜。
3、机尾与工作面输送机的机头搭接位置应保持正确，拉移转载机时，保证行走皮带机道轨上顺利移动，若歪斜则应及时调整。
4、每次锚固柱窝时，必须选择在顶低板坚固处锚固必须牢固可靠。
5、转载机应避免空负荷运转，无正当理由不应反转。
6、转载机严禁运送材料。
桥式转载机主要技术参数
生产的转载机输送能力从120吨/小时到4500吨/小时，装机功率从40千瓦到700千瓦，槽宽从630毫米到1350毫米，运输长度可达到80米，整体性能及可靠性可满足普采、高档普采及综合机械化开采工作面的顺槽运输要求。
整体组焊接结构转载机寿命（过煤量）达到400-1000万吨，与研制的皮带机机尾自移装置及转载机整体迈步自移装置配套，可实现转载机、皮带机尾的顺槽设备的整体推移，为工作面的生产创造了必要的条件。
1000
50
200
724
中双链
SZZ830/200
1500
50
200
780
中双链
SZZ800/200
1800
50
200
800
中双链
SZZ800/220
1800
50
2×110
800
中双链
SZZ800/315
2000
50
315
800
中双链
SZZ900/315
2000
50
315
900
中双链
SZZ1000/375
SZZ1350/700
4500
80
700
1350
中双链
系列型号
输送量
t/h
设计长度
m
中部槽内宽
mm
装机功率
kw
刮板链型式
SZB730/40
400
25
40
680
边双链
SZB730/75
630
SZD730/90
750
30
90
680
单 链
SZZ730/132
800
40
SZB系列顺槽用刮板转载机的参数说明
使用时将转载机的机头小车搭接在皮 带机机尾上作整体运动，从而使转载 机随工作面输送机的推移步距作整体 调整，煤炭由工作面输送机经桥式转 载机 而转载到可伸缩皮带机上运走。
SZB系列顺槽用刮板转载机产品用途
顺槽用刮板转载机在工作时，一端与工作面的输送机搭接，一端与带式输送机的机尾相连。它在大型综 采工艺的三机配套中的作用，是把在采掘面上由刮板机运出的煤炭，由巷道底板升高后，转送到带式输 送机上。使用转载机后，可以避免顺槽皮带机的频繁移动，从而保证工作循环的正常进行。
SZB系列顺槽用刮板转载机
zm05
叁
贰
壹
SZB
顺
顺
系
槽
槽
列
用
用
顺
刮
刮
槽 用
板
板
刮
转
转
板
载
载
转 载
机
机
机
产
产
技
品
品
术 参
用
介
数
途
绍
目 录
SZB系列顺槽用刮板 转载机产品介绍
SZB系列顺槽用刮板转载机，主要用于高 产、高效综合机械化工作面顺槽转载输送 煤炭，可与工作面刮板输送机、破碎机、 皮带 机配套使用。
25Βιβλιοθήκη 1101.07 φ22×86-C
SZB730/40
400
25
40
0.854 φ18×64-C
1500×630×190 1500×630×190 1500×630×222 PLM800 1500×730×190
SZB系列顺槽用刮板转载机技术参数
SZB730/75
630
25
75
1.33 φ18×64-C
转载机说明书
共 23 页 第 2 页
山东矿机集团股份有限公司
SZZ730/160—使用说明书
书的约束所造成的设备、人员等损失，将由使用者自行负责。
本机是按国家相关标准、行业标准及企业标准制造的，主要有：
GB/T12718
矿用高强度圆环链
MT/T106
转载机通用技术条件
MT/T148
刮板输送机减速器
共 23 页 第 3 页
本机紧链采用液压马达紧链系统与阻链器共同完成。 该紧链方式是利用输送机动力部提供给链轮组件的旋转动力来张紧刮板 链。目测刮板链松紧适度时用紧链器将减速器第一轴制动，使刮板处于静止张 紧状态，待将刮板链断开点闭合时，松开被制动的一轴，使刮板链恢复自由张 紧状态，便完成了紧链工作。 4.3.1 液压紧链控制系统详见其使用说明书（见图十））
3.电控装置严禁带电开盖，并安全接地。 4.待一切部件安装固定好以后，才能启动输送机。 5.当设备运行时应和运动部件保持一定的安全距离，要躲避所 有的液压部件，在伸缩时，要向所有人员发出警告。
▲注意！
1.操作时要遵守所有设备的操作规程，否则将造成设备损坏或
共 23 页 第 4 页
山东矿机集团股份有限公司
机头架组件是用来支承安装传动装置及链轮组件、舌板、拨链器等部件。
共 23 页 第 7 页
山东矿机集团股份有限公司
SZZ730/160—使用说明书
机头架组件主要包括由前机架、后槽体、联接垫架、链轮组件、舌板、拨链器 等部件组成。 4.2.1.1 前机架（见图四）、后槽体（见图五）
前机架采用框架式结构主要由左右侧板组件、中板组件、底板等零部件焊 接组成，结构左右对称，左右皆可通过联接垫架安装动力部，适应不同工作面 的需要。前机架与后槽体间采用油缸联接，中板间重叠搭接，通过泵站给油缸 施压，使前机架前伸，达到紧链目的，到位后，采用圆柱销定位。 4.2.1.2 联接垫架
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SZZ-730/75型转载机
使用说明书
（执行标准：MT/T 106-1996）
编制时间：2006年4月
目录
前言 (2)
一、使用说明及配套形式 (3)
二、型式、基本参数及技术特征 (3)
三、主要组成部分及传动系统 (4)
四、结构特点及作用 (5)
五、转载机的铺设安装 (8)
六、转载机的操作及运转 (9)
七、转载机的润滑及维护 (9)
八、转载机的故障及处理方法 (10)
九、主要部件重量及外型尺寸 (11)
图例 (12)
前言
直接使用本设备的工作人员及有关管理人员应认真仔细的阅读本说明书。
本说明书将有助于您熟悉和了解正在选型或使用设备的功能及使用范围。
有助于您做出明智、经济的选择。
本说明书内容包含了有关安全操作，正确经济的使用设备的详细说明及有关建议。
认真仔细的阅读本说明书将有助于预防事故，降低维修成本节省维修时间，提高设备的可靠性，并可延长设备的使用寿命。
为保证设备安全可靠的运行，合理的组织及适当的预防措施，是十分重要的。
本说明书所定的维护周期是最大的，仅为推荐值。
应根据现场的具体情况及工作环境做进一步的调整。
应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。
在安装设备的现场应备有说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。
应遵守附件生产厂家相应的操作说明，如电动机、真空开关等，只允许使用合格的附件。
随机供应的备件是按正常工作状态提供的，是可以使设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。
由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作设备。
在操作设备之前，请认真
危险提示是使您引起对危险性的注意，否则将导致严重受伤或死
警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，
注意提示是使您引起对危险性的注意，否则将导致人身伤害或设备损坏。
这类危险性通常是不严重的。
但发展下去后果是可怕的，如果不采取合适的预防措施，甚至会发生致命伤害。
本说明是以有关国家标准、行业标准为基础起草的。
一、使用范围及配套形式：
1.使用范围
SZZ-730/75型转载机主要用于综采工作面顺槽输送煤炭。
当与可伸缩皮带输送机配套使用时，转载机机头骑在皮带机机尾底部两侧轨
道上，并能沿其轨道整体转动。
同时转载机设自移装置，可实现转载机的快速推移。
转载机的架桥段及机头，相当于皮带输送机的机尾，在水平方向和垂直方向均可偏转10°。
设计长度35 m，在实际使用中水平段长度可根据需要适当增加或减少。
转载机快速推移装置用于较薄煤层工作面顺槽转载机的快速推移，满足工作面高进度、快推进的需要，该装置具有自行前移的功能，它突破了锚固拉移方式，在近水平顺槽可实现转载机的快速推移。
其原理是利用磨擦力、互为支点、迈步自移，适用于一刀一推或两刀一推的作业方式，该装置以高压乳化液为动力，泵站出口压力为31.5MPa，其液压系统工压力为20MPa，和传统的转载机推移比较，它有操作简单、方便等优点。
转载输送机型号编制示例：
S Z Z----730 / 75型转载机
电动机功率：kW
中部槽宽度：mm
双中心链
转载
输送机
二、技术特征：
1.设计长度30 m
2.输送量600 t/h
3.链速 1.31 m/s
4. 电动机：
型号DSB-75
功率75 kW
转速1480 r/min
电压等级660/1140 V
5. 摩擦偶合器：。
