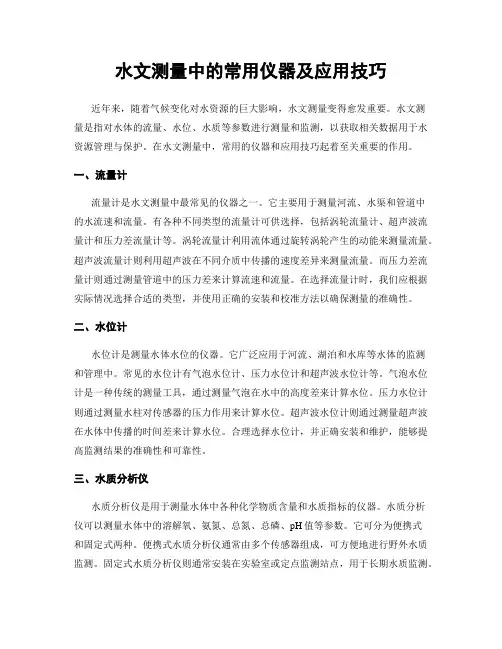

水文测量中的常用仪器及应用技巧
水文测量中的常用仪器及应用技巧近年来，随着气候变化对水资源的巨大影响，水文测量变得愈发重要。
水文测量是指对水体的流量、水位、水质等参数进行测量和监测，以获取相关数据用于水资源管理与保护。
在水文测量中，常用的仪器和应用技巧起着至关重要的作用。
一、流量计流量计是水文测量中最常见的仪器之一。
它主要用于测量河流、水渠和管道中的水流速和流量。
有各种不同类型的流量计可供选择，包括涡轮流量计、超声波流量计和压力差流量计等。
涡轮流量计利用流体通过旋转涡轮产生的动能来测量流量。
超声波流量计则利用超声波在不同介质中传播的速度差异来测量流量。
而压力差流量计则通过测量管道中的压力差来计算流速和流量。
在选择流量计时，我们应根据实际情况选择合适的类型，并使用正确的安装和校准方法以确保测量的准确性。
二、水位计水位计是测量水体水位的仪器。
它广泛应用于河流、湖泊和水库等水体的监测和管理中。
常见的水位计有气泡水位计、压力水位计和超声波水位计等。
气泡水位计是一种传统的测量工具，通过测量气泡在水中的高度差来计算水位。
压力水位计则通过测量水柱对传感器的压力作用来计算水位。
超声波水位计则通过测量超声波在水体中传播的时间差来计算水位。
合理选择水位计，并正确安装和维护，能够提高监测结果的准确性和可靠性。
三、水质分析仪水质分析仪是用于测量水体中各种化学物质含量和水质指标的仪器。
水质分析仪可以测量水体中的溶解氧、氨氮、总氮、总磷、pH值等参数。
它可分为便携式和固定式两种。
便携式水质分析仪通常由多个传感器组成，可方便地进行野外水质监测。
固定式水质分析仪则通常安装在实验室或定点监测站点，用于长期水质监测。
使用水质分析仪进行水质监测时，我们需要注意正确取样和样品处理的方法，以确保获得准确和可重复的结果。
四、数据记录器数据记录器在水文测量中起着重要的作用。
它用于记录各种仪器测量得到的水文数据，并将其存储在内部的存储设备中。
数据记录器能够追踪和记录各种参数，如温度、湿度、流量和水位等。
CM型H-ADCP在水口(二)水文站的应用
CM型H-ADCP在水口（二）水文站的应用引言水文站是用来收集和记录水文信息的重要设施，通过水文站可以获取到河流、湖泊或其他水体的水文数据，包括水位、流速、流量等重要信息。
而水文站中的ADCP（Acoustic Doppler Current Profiler）则是一种通过声纳技术来测量水体流速的设备。
本文将重点介绍CM型H-ADCP在水口（二）水文站的应用情况。
CM型H-ADCP的特点CM型H-ADCP是一种专门用于水文测量的流速测量仪器，具有以下特点：1. 高精度：CM型H-ADCP采用先进的声学测量技术，能够实时、准确地测量水体的流速。
2. 高分辨率：CM型H-ADCP能够精细地分辨水体中不同深度和不同位置的流速数据，提供详细的流速剖面信息。
3. 大范围测量：CM型H-ADCP能够在较大的水深范围内进行流速测量，适用于不同深度的水体。
4. 自动化：CM型H-ADCP具有自动采集和记录数据的功能，可以长时间连续进行水文测量。
CM型H-ADCP在水口（二）水文站的应用水口（二）水文站位于某省某市的一条主要河流上，是对该河流水文情况进行监测和记录的重要设施。
CM型H-ADCP在水口（二）水文站的应用主要包括以下几个方面：1. 流速测量CM型H-ADCP主要用于测量水口（二）水文站所在河流的流速情况。
通过将CM型H-ADCP 设备浸入水中，利用声学技术对水体中不同深度和位置的流速进行测量和记录。
这些流速数据可以帮助水文监测人员了解河流的流速分布情况，及时发现异常情况，进行水灾预警和防范工作。
2. 水文数据采集CM型H-ADCP具有自动采集和记录数据的功能，可以长时间连续进行水文测量，并将测量到的数据实时传输到水文站的数据中心。
通过CM型H-ADCP采集的水文数据，水文监测人员可以实时监测到河流的水位、流速等情况，做好水文监测和预警工作。
3. 水质监测除了测量流速，CM型H-ADCP在水口（二）水文站还可以用于监测水质情况。

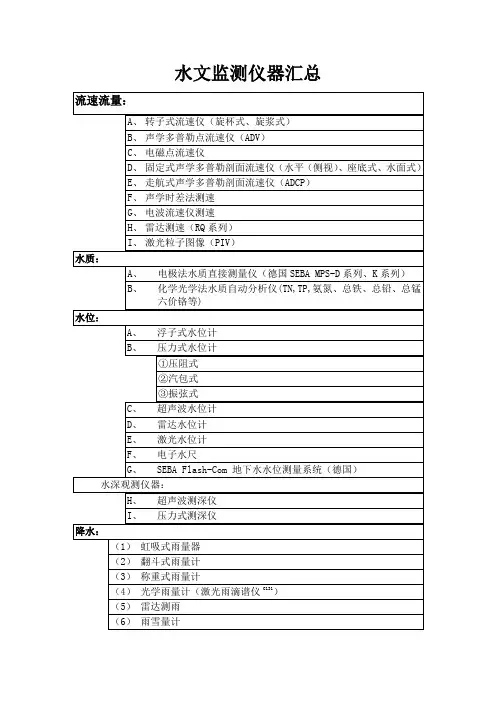

水文监测仪器汇总
（4）河床质采样器
拖刮式
钻压式
抓挖式
土壤水分：
（1）中子水分仪
（2）张力计
（3）时域反射（TDR）
（4）频域反射（FDR）
（5）时域传输（TDT）
德国UGT一体式通用蒸渗仪D47
泥沙：
（1）悬移质采样器及在线测验仪器
瞬时式采样器（拉式采样器、击锤式采样器）
积时式采样器（瓶式、调压式、皮囊式）
新型悬移质自动测验仪器
A、光电测沙仪
B、同位素测沙仪
C、振动管测沙仪
D、超声波测沙仪
（2）跃移质（临底沙）泥沙测验仪器（临底沙采样器）
（3）推移质采样器
压力式推移质采样器
A、电极法水质直接测量仪（德国SEBA MPS-D系列、K系列）
B、化学光学法水质自动分析仪(TN,TP,氨氮、总铁、总铅、总锰六价铬等)
水位：
A、浮子式水位计
B、压力式水位计
压阻式
汽包式
振弦式
C、超声波水位计
D、雷达水位计
E、激光水位计
F、电子水尺
G、SEBA Flash-Com 地下水水位测量系统（德国）
水深观测仪器：
H、超声波测深仪
I、压力式测深仪
降水：
（1）虹吸式雨量器
（2）翻斗式雨量计
（3）称重式雨量计
（4）光学雨量计（激光雨滴谱仪C131）
（5）雷达测雨
（6）雨雪量计
蒸发：
（1）E601型水面蒸发器
（2）E601B型水面蒸发器
（3）自动蒸发器（基于E601B）
补水式
浮子式
（4）蒸渗仪
德国LY—UMS高精度蒸渗仪（由罐体、称重系统、底部水势控制系统、自动排水和补水系统、自动溶液取样系统组成）
水文测量中的常用仪器和测量方法
水文测量中的常用仪器和测量方法水文测量是研究水文学的重要领域，它关注着水的数量、质量以及水体在不同介质之间的运动过程。
水文测量中使用了各种仪器和方法，以获取准确的测量数据。
本文将介绍一些常用的水文测量仪器和测量方法，使读者能够更好地了解这个领域。
1. 水位计水位计是水文测量中最基本的仪器之一，用于测量水体的水位。
常见的水位计包括浮子式水位计和压力式水位计。
浮子式水位计通过连接水位计与目标水体，利用浮子的浮沉来测量水位的高低。
压力式水位计则是通过测量水体对压力传感器所施加的压力来确定水位。
这些水位计具有测量范围广、精度高、耐用等优点。
2. 流速计流速计用于测量水流的速度，从而计算出河流或管道中的流量。
常见的流速计有电磁流量计、涡街流量计和超声波流量计等。
电磁流量计通过测量水流中交替变化的电磁场来确定流速。
涡街流量计则是通过测量由流体流过涡街激发的涡旋来计算流速。
超声波流量计则是利用超声波信号在水体中传播的时间差来确定流速。
3. 水质分析仪水质分析仪用于测量水体中的各种物理、化学和生物参数，以评估水质的优劣。
常见的水质分析仪包括多参数水质分析仪、溶解氧测量仪和PH计等。
多参数水质分析仪可以同时测量水体中的温度、电导率、溶解氧、浊度等多个参数。
溶解氧测量仪用于测量水体中的溶解氧浓度，以评估水体的氧化还原能力。
PH计则是测量水体的酸碱度，能够反映水体的酸性或碱性程度。
4. 沉积物采样器沉积物采样器是用于采集水体底部沉积物样品的仪器。
沉积物中携带着丰富的有机和无机物质，通过对其进行采样和分析，可以了解水体底部沉积物的成分和性质。
常见的沉积物采样器包括挖泥设备、闭式沉积物采样器和定位筏板等。
这些仪器能够准确地采集到水体底部的沉积物样品，为研究者提供了分析和评估水体环境的重要依据。
5. 雨量计雨量计是用于测量降水量的仪器。
它可以通过测量降水液体的体积、重量或高度来确定降水量。
常见的雨量计有杆式雨量计、漏斗式雨量计和激光雨量计等。
水文监测仪器(流速流量)PPT演示课件
电磁点流速仪——应用电磁测速原理测量点流速 电波流速仪——应用电磁波的多普勒测速原理测量
水面点流速 光学流速仪——由望远镜和旋转镜头为主要组成的
测量水面高流速的一种频闪装置。 激光流速仪——应用光学多普勒原理测量点流速
(6) 断面测量动态跟踪示图 2） 缆道测深（入水深）
功能；
计数显示、分辨力：0.01m
化学示踪剂－氯化钠、碘、锂、锰盐 荧光示踪剂－
4
流速面积法测量流量
按测量流速的方法和仪器的不同， 可以分为：
1。测量点流速的流速面积法。 使用各种点流速仪
2。测量剖面流速的流速面积法。 使用剖面流速仪，主要是声学流速仪。
3。测量表面流速的流速面积法。 使用电波流速仪、浮标。
5
测量点流速的流速仪
转子式流速仪——应用最普遍，也是最准确的流速 仪。仪器使用旋桨、旋杯式转子感应流速，测量转 子的转速，计算水流速度。
13
电磁式点流速仪
利用电磁感应原理测量点流速。这类仪器在水 中产生一个人工磁场，水流流过此磁场，相当于 电导体切割磁力线，将在水流两侧产生感应电动 势。测量此电动势后可以计算出水流的平均流速。 特点：
——磁场只产生在仪器附近，测得的流速被 认为是 仪器所在处的点流速。
——仪器没有可动部件，不受水中杂质影响。 ——水的电导会影响测速准确性。
• 环境温度：－ 5℃～+60℃
• 探头材料：环氧树脂 • 重 量： 0.5kg
18
流速流量测量设备
水文测船
水文缆道
水文巡测车
水文测桥
涉水测流

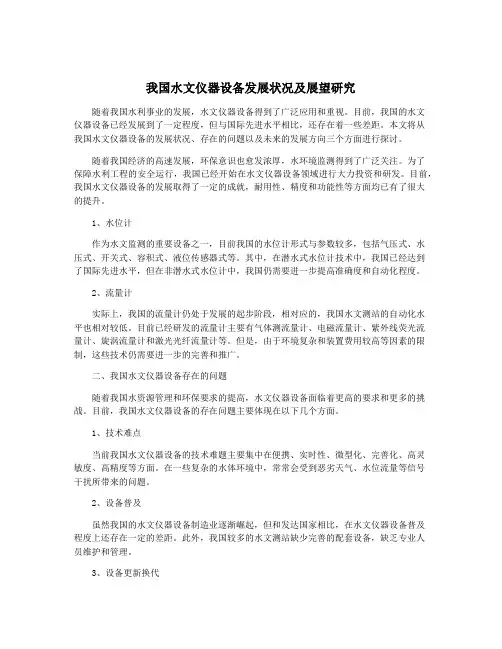

我国水文仪器设备发展状况及展望研究
我国水文仪器设备发展状况及展望研究随着我国水利事业的发展，水文仪器设备得到了广泛应用和重视。
目前，我国的水文仪器设备已经发展到了一定程度，但与国际先进水平相比，还存在着一些差距。
本文将从我国水文仪器设备的发展状况、存在的问题以及未来的发展方向三个方面进行探讨。
随着我国经济的高速发展，环保意识也愈发浓厚，水环境监测得到了广泛关注。
为了保障水利工程的安全运行，我国已经开始在水文仪器设备领域进行大力投资和研发。
目前，我国水文仪器设备的发展取得了一定的成就，耐用性、精度和功能性等方面均已有了很大的提升。
1、水位计作为水文监测的重要设备之一，目前我国的水位计形式与参数较多，包括气压式、水压式、开关式、容积式、液位传感器式等。
其中，在潜水式水位计技术中，我国已经达到了国际先进水平，但在非潜水式水位计中，我国仍需要进一步提高准确度和自动化程度。
2、流量计实际上，我国的流量计仍处于发展的起步阶段，相对应的，我国水文测站的自动化水平也相对较低。
目前已经研发的流量计主要有气体测流量计、电磁流量计、紫外线荧光流量计、旋涡流量计和激光光纤流量计等。
但是，由于环境复杂和装置费用较高等因素的限制，这些技术仍需要进一步的完善和推广。
二、我国水文仪器设备存在的问题随着我国水资源管理和环保要求的提高，水文仪器设备面临着更高的要求和更多的挑战。
目前，我国水文仪器设备的存在问题主要体现在以下几个方面。
1、技术难点当前我国水文仪器设备的技术难题主要集中在便携、实时性、微型化、完善化、高灵敏度、高精度等方面。
在一些复杂的水体环境中，常常会受到恶劣天气、水位流量等信号干扰所带来的问题。
2、设备普及虽然我国的水文仪器设备制造业逐渐崛起，但和发达国家相比，在水文仪器设备普及程度上还存在一定的差距。
此外，我国较多的水文测站缺少完善的配套设备，缺乏专业人员维护和管理。
3、设备更新换代由于市场竞争激烈，厂商为了优势的短期效益，往往忽视对设备的更新换代，导致存在很多更新更好的设备无法在市场上得到广泛应用。
水文测验仪器
激光发射到水面后，很容易被水体吸收，反射信号很弱， 可能测不到水位。 有些仪器明确要求在水面上设一反射物 体，增强激光反射信号。此反射体可以是漂浮在水面上的任 何固体。 但要使它固定地漂浮在仪器下方的水面上就极其 困难了。 微波水位计不存在这个问题 。所以激光水位计难 以应用在一般测站。
气泡式水位计工作原理
• 气泡式压力水位计是压力式水位计的一种，工作过程中要通过 吹气管向水中吹放气泡，因而被称为气泡式水位计。
• 气泡式水位计有一根吹气管，管口固定在最低水位下。另一端 接入岸上仪器的吹气管腔（气包）。此吹气管腔联接有高压气瓶 或气泵。其引压原理基于：在一个密封的气体容器内，各点压强 相等。也就是说：如果气水分界处正好在管口，而气体又不流动， 或基本不流动（只冒气泡），那么吹气管出口处的气体压强和该 点的静水压强相等，又和整个吹气管腔内的压强相等。将压力传 感器的感压口置于吹气的管腔内，测得的压强就是出气口的静水 压强值，即可换算得到该测点位置对应的水位。
• r——水体容重，g/cm3。
• 推算得测点水深： H = p/r • 测点水位 ： HW ＝ H0 + p/r • 式中：H0——测点的绝对高程； • HW——测点对应的水位。
• 当水体容重已知时，只要用压力传感器精确测量出测点的 静水压强值，就可推算出对应的水位值。
• 实际应用时，在水下测得的是水上大气压强加上测点静水 压强的和。需要自动消除或减去单独测得的大气压强。
影响压力水位计水位测量准确性的因素
• 传感器因素（陶瓷电容传感器优于固态压阻式）） • （1）压力传感器的零点漂移对水位测量的影响 • （2）压力传感器的灵敏度漂移对水位测量的影响 • （3）压力传感器的线性、温度漂移对测量的影响 • 环境因素 • （4）大气压力变化对水位测量的影响 • （5）波浪对水位测量的影响 • （6）流速对水位测量的影响 。 • （7）含沙量对压力水位计测量精度的影响 • （8）水体含盐度变化对水位测量精度的影响
常见测深仪的样子及简单的使用方法
常见测深仪的样子及简单的使用方法1. 引言测深仪是一种用于测量水深的仪器，广泛应用于水文测量、地质勘探、海洋调查等领域。
本文将介绍几种常见的测深仪样式以及它们的简单使用方法。
2. 样子及使用方法2.1 声纳测深仪- 样子：声纳测深仪通常由一个悬挂在船上的传感器和一个显示器组成。
传感器通过发射声波并接收回波来测量水深。
- 使用方法：将声纳测深仪的传感器正确安装在船上，并确保传感器与水面保持一定距离。
启动仪器，选择合适的设置（如声波频率）并开始测量。
显示器将显示测量结果，用户可以记录测量数据。
2.2 悬挂式测深仪- 样子：悬挂式测深仪主要由一个测深器和一段测量线组成。
测深器通常是一个重物，可以通过测量线浸入水中。
- 使用方法：将重物正确安装在测量线的一端，并确认线的长度足够以达到所需测量深度。
将测深器缓慢地降入水中，同时记录测绳的长度。
当测深器触及水底时，停止下降并记录测量深度。
2.3 激光测深仪- 样子：激光测深仪通常由一个激光器和一个接收器组成。
激光器发射激光束，接收器接收并分析激光的反射信号以测量水深。
- 使用方法：将激光测深仪正确安装在测量平台或船只上，并校准仪器。
启动仪器，对准测量点，触发激光器发射激光束。
接收器将接收反射信号并计算水深，显示在仪器的读数器上。
3. 注意事项在使用测深仪时，请注意以下事项：- 根据具体测量需求选择合适的测深仪。
- 遵循仪器的操作手册，确保正确安装和使用测深仪。
- 在进行测量时注意船只的平稳和绳子的张紧度，以获得准确的测量结果。
- 注意保护测深仪免受损坏，并进行定期维护和校准。
4. 结论本文介绍了几种常见测深仪的样子及简单的使用方法。
根据具体的应用场景和需求，可以选择合适的测深仪进行水深测量。
在使用测深仪时，请务必注意仪器的正确安装和操作，以获得准确可靠的测量数据。
