标准贯入试验报告
6127C 标准贯入试验检测报告 - 模板

检测报告NO: XXXXXXXX工程名称:委托单位:检测方法:标准贯入试验报告日期:某某建设工程质量检测有限公司地址:邮编:电话:传真:标准贯入试验检测报告MMJC-6127C批准:审核:校核:项目负责:标准贯入试验检测报告(附录)一、工程及地质概况根据《xxxx岩土工程勘察报告》,拟建场地土层情况自上而下为:1、填土:灰黄色,稍湿,松散,厚度约0.4~4.8m。
2、中砂:灰黄色,饱和,稍密,厚度约0.85~5.6m。
3、残积砂质粘性土:灰黄、灰白色,可塑~硬塑状,厚度约0.9~23.8m。
4、全风化花岗岩:灰黄、灰白色,硬塑状,岩芯呈砂土状,风化裂隙极发育。
土石工程分级为Ⅲ级。
厚度约0.5~28.35m。
5、强风化花岗岩(砂土状):灰黄、灰白色,岩芯呈砂土状,致密,散体结构,风化裂隙发育。
土石工程分级为Ⅳ级。
厚度约2.4~14.4m。
6、强风化花岗岩(碎块状):灰黄、灰白色,坚硬状,岩芯呈碎屑、碎块状,块状结构,风化裂隙发育。
土石工程分级为Ⅳ级。
7、中风化花岗岩:灰白色,块状结构,岩芯成柱、短柱状,裂隙尚发育,岩石坚硬程度为较坚硬,岩体完整程度为较破碎,岩石饱和单轴抗压强度62.0MPa。
土石工程分级为Ⅴ~Ⅵ级,未揭穿。
二、检测目的和内容对XXX工程地基强夯处理进行标贯试验,确认其地基土强夯之后的承载力增长情况。
根据设计图纸要求,该场地完成标贯试验6个点。
三、检测原理及仪器标准贯入试验(SPT)是一种特殊的动力触探试验,是国内外应用最为广泛的一种现场原位测试,它适用于砂土、粉土、一般黏性土等。
标准贯入试验的指标N值定义为:用质量为(63.5±0.5)kg的穿心锤,以(76±2)cm的落距,将一定规格的标准贯入器打入土中15cm后,开始记录每打入10cm的锤击数,累计打入30cm的锤击数位标准贯入试验实测锤击数N值。
现场试验设备为XY-1钻机,标准贯入试验孔采用回转钻进,钻至试验标高以上15cm处,清除孔底残土后再进行试验,采用自动脱钩的自由落锤法进行锤击,落锤重63.5±0.5kg,落距76±2cm ,钻杆直径42mm ,采用对开管贯入器,贯入器长度大于500mm ,外径51mm ,内径35mm ,设备编号HSJC-134D-2。
标准贯入试验 地基承载力

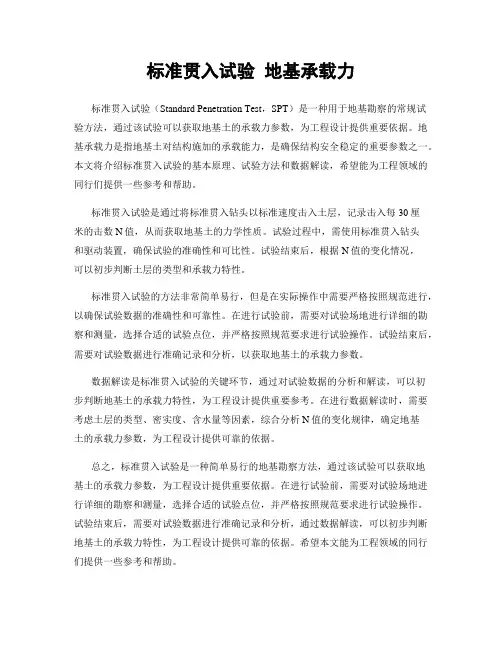

标准贯入试验地基承载力标准贯入试验(Standard Penetration Test,SPT)是一种用于地基勘察的常规试验方法,通过该试验可以获取地基土的承载力参数,为工程设计提供重要依据。
地基承载力是指地基土对结构施加的承载能力,是确保结构安全稳定的重要参数之一。
本文将介绍标准贯入试验的基本原理、试验方法和数据解读,希望能为工程领域的同行们提供一些参考和帮助。
标准贯入试验是通过将标准贯入钻头以标准速度击入土层,记录击入每30厘米的击数N值,从而获取地基土的力学性质。
试验过程中,需使用标准贯入钻头和驱动装置,确保试验的准确性和可比性。
试验结束后,根据N值的变化情况,可以初步判断土层的类型和承载力特性。
标准贯入试验的方法非常简单易行,但是在实际操作中需要严格按照规范进行,以确保试验数据的准确性和可靠性。
在进行试验前,需要对试验场地进行详细的勘察和测量,选择合适的试验点位,并严格按照规范要求进行试验操作。
试验结束后,需要对试验数据进行准确记录和分析,以获取地基土的承载力参数。
数据解读是标准贯入试验的关键环节,通过对试验数据的分析和解读,可以初步判断地基土的承载力特性,为工程设计提供重要参考。
在进行数据解读时,需要考虑土层的类型、密实度、含水量等因素,综合分析N值的变化规律,确定地基土的承载力参数,为工程设计提供可靠的依据。
总之,标准贯入试验是一种简单易行的地基勘察方法,通过该试验可以获取地基土的承载力参数,为工程设计提供重要依据。
在进行试验前,需要对试验场地进行详细的勘察和测量,选择合适的试验点位,并严格按照规范要求进行试验操作。
试验结束后,需要对试验数据进行准确记录和分析,通过数据解读,可以初步判断地基土的承载力特性,为工程设计提供可靠的依据。
希望本文能为工程领域的同行们提供一些参考和帮助。
YS 5213-2000 标准贯入试验

标准贯入试验(YS5213-2000)1 标准贯入试验用质量为63.5kg的穿心锤,以76cm的落距,将标准规格的贯入器,自钻孔底部预打15cm,测记再打入30cm的锤击数,判定土的物理学特性。
2 试验设备标准贯入试验设备应由以下部件组成,其规格和精度应符合表的规定。
带有排水阀的贯入器头组成。
2、落锤系统:由穿心锤、锤垫、导向杆、自动落锤装置组成。
3、钻杆。
2.2试验设备应符合下列要求:1、钻杆应平直,当出现弯曲超过1‰时应予调直后再使用;2、对开式贯入器的对缝应平直、严密,出现扭曲、膨胀、错缝等变形时应停止使用;3、贯入器靴的刃口应保持完整,当出现缺口或卷刃等破坏,其单个长度大于5mm,或总长度大于12mm时,应停止使用;4、当落锤质量和导向杆的落距误差超过允许范围时,应停止使用;5、自动落锤装置应保持正常的落锤性能,不得对导向杆产生提拔作用。
3 试验方法3.1试验准备3.1.1试验钻孔应符合以下要求:1、钻孔采用回转钻进,钻孔垂直度应符合钻探规程的规定,孔径宜为76~150mm;2、钻具钻进至试验深度以上15cm时,停止钻进,清除孔底残土,残土厚度不得超过5cm,清孔应避免孔底以下土层被扰动;sN ∆=n 30NN ⋅=a '3、当在地下水位以下的土层中试验时,应保持孔内水位高于地下水位;当孔壁不稳定时应采用泥浆或套管护壁;采用套管时,套管不应推进至试验段内。
3.2.2 试验设备的准备应符合以下要求:1、贯入器、钻杆、锤垫、导向杆各部件的连接必须牢固,并保持连接后的垂直度;孔口宜采取导向措施。
2、贯入器应平稳放至孔底,严禁冲击或压入孔底。
3.2 试验步骤3.2.1 试验必须采用自动落锤装置,并保持钻杆垂直,避免摇晃。
3.2.2 试验时先预打15cm (包括贯入器在其自重下的初始贯入量),然后开始试验锤击。
3.2.3 将锤提升至规定高度,使锤自动脱勾,自由下落,反复击打,锤击速率不应超过30击/min 。
(整理)标准贯入试验

(四)标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一,所不同者,其触探头不是圆锥形探头,而是标准规格的圆筒形探头(由两个半圆管合成的取土器),称之为贯入器。
因此,标准贯入试验就是利用一定的锤击动能,将一定规格的对开管式贯入器打入钻孔孔底的土层中,根据打入土层中的贯入阻力,评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示,也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用,在我国也于1953年开始应用.标准贯入试验结合钻孔进行,国内统一使用直径42cm的钻杆,国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于:操作简单,设备简单,土层的适应性广,而且通过贯入器可以采取扰动土样,对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求(1)钻进方法:为保证贯入试验用的钻孔的质量,用采用回转钻进,当钻进至试验标高以上15cm外,应停止钻进。
为保持孔壁稳定,必要时可用泥浆或套管护壁。
如使用水冲钻进,应使用侧向水冲钻头,不能用向下水冲钻头,以使孔底土尽可能少扰动。
扰动直径在63.5~150cm之间,钻进时应注意以下几点:1)仔细清除孔底残土到试验标高;2)在地下水位以下钻进时或遇承压含水砂层,孔内水位或泥浆面始终应高与地下水位足够的高度,以减少土的扰动。
否则会产生孔底涌土,降低N值;3)当下套管时,要防止套管下过头,套管内的土未清除。
贯入器贯入套管内的土,使N值急增,不反映实际情况;4)下钻具时要缓慢下放,避免松动孔底土。
(2)标准贯入试验所用的钻杆应定期检查,钻杆相对弯曲<1/1000,接头应牢固,否则锤击后钻杆会晃动。
(3)标准贯入试验应采用自动脱钩的自由落锤法,并减少导向杆与锤间的摩阻力,以保持锤击能量恒定,它对N 值影响极大。
标准贯入、轻型动力触探、静力触探、地基承载力试验

贯入(轻便触探仪N10贯入法)
点
300元
3、静力触探试验
定义和适用范围:将圆锥形探头按一定速率匀速压入土中 量测其贯入阻力
锥头阻力侧壁摩阻力 的过程称为静力触探试验静力触探是工程地质勘察中的一
项原位测试方位 可用于划分土层 判定土层类别 查明软 硬夹层及土层在水平和
垂直方向的均匀性评价地基土的工程特性 容许承载力 压缩性质 不排水抗剪强
试验种类1、标准贯入试验
2、轻型动力触探试验
3、静力触探试验
4、地基承载力试验

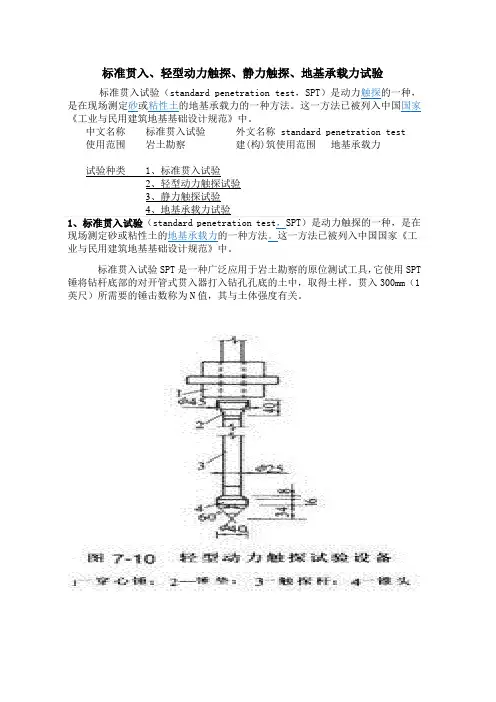

1、标准贯入试验(standard penetration test,SPT)是动力触探的一种,是在现场测定砂或粘性土的地基承载力的一种方法。这一方法已被列入中国国家《工业与民用建筑地基基础设计规范》中。
标准贯入试验SPT是一种广泛应用于岩土勘察的原位测试工具,它使用SPT锤将钻杆底部的对开管式贯入器打入钻孔孔底的土中,取得土样。贯入300mm(1英尺)所需要的锤击数称为N值,其与土体强度有关。
度水平向固结系数 饱和砂土液化势 砂土密实度等探寻和确定桩基持力层 预估
打入桩沉桩可能性和单桩承载力检验人工填土的密实度及地基加固效果本规程适
用于粘质土和砂质土
引用标准
静力触探仪:土工仪器的基本参数及通用技术条件 第二篇
原位测试仪器:岩土工程勘察规范
静力触探试验仪器设备
试验费用
静力触探试验费
深度
0-10m
据 提供的《岩土工程勘察报告》(详勘)资料,拟建场地的土层,按其成因类型及物理力学性质特征可划分为 大工程地质层及若干亚层,各岩土层主要物理、力学参数见下表2。
地基土物理力学指标参数简要表
表2
层次
标准贯入试验成果表各个数据的含义

标准贯入试验成果表各个数据的含义
标准贯入试验成果表是用于评估土层的力学性质和地质构造的工具。
它提供了一系列数据,这些数据对于设计和建设土木工程项目至关重要。
在本文中,我将解释标准贯入试验成果表中各个数据的含义。
1. 贯入阻力 (总阻力):贯入阻力是指试验中探头在土层中前行过程中所受到的阻力。
它是通过在每一击中测量的沉入阻力来累加得到的。
2. 静下力:静下力是探头在休息阶段(击錘无冲击作用)沉入土层的阻力。
它是试验开始或结束时的初始或终结阻力。
3. 自由下落速度:自由下落速度是指试验时探头下落的速度。
它与土层的松软程度和含水量有关,通常用来评估土壤的工程性质。
4. 补偿孔隙水压力:补偿孔隙水压力是试验中探头下落过程中由于孔隙水的排出而形成的压力。
它提供了土层水文特性的信息,对于评估土层稳定性和液化潜在性非常重要。
5. 回程指数:回程指数是标准贯入试验的一个指标,它表示土壤在试验过程中的回弹程度。
它用来判断土层的松散程度和压实性能。
总而言之,标准贯入试验成果表中的各个数据提供了关于土层力学性质和地质构造的重要信息。
这些数据对于土木工程项目的设计和建设具有重要的指导意义,可帮助工程师评估土层的稳定性、液化潜在性和工程可行性。
极限侧摩阻力标准贯入试验报告

*****二期强夯地基各土层桩的极限侧摩阻力标准值试验报告********测绘有限公司2013 年8 月 16 日*******二期工程强夯地基各土层桩的极限侧摩阻力标准值试验报告报告编写:核定:审查:批准:*******测绘有限公司2013年8月16日试验声明1、试验报告涂改无效。
2、试验报告无“检测专用章”或单位公章无效。
3、试验报告无主检、审核、批准人签字或等同标识无效。
4、未经本单位书面批准,不得全部或部分复制本检测报告。
5、试验数量达不到抽检比例时,仅对被试验点负责;一般情况下,仅对来样负责。
6、对试验报告若有异议,应于收到报告之日起15日内向本单位书面提请复议。
地址:邮编:255086 电话:传真:目录首页 (1)1 前言 ·····················································································22 工程地质状况 ·········································································23 试验目的、试验方法、试验依据及主要仪器设备 ····························53.1试验目的 ·········································································53.2试验方法 ·········································································53.3 试验依据 ········································································73.4 主要仪器设备 ··································································84 试验结果的整理与分析 ·····························································84.1资料整理 ·········································································84.2 桩身极限侧摩阻力标准值计算 ·············································85 试验结论 ...............................................................................9附录1试验点位平面图 . (10)附录2标贯试验曲线图 (11)共11页第1页工程质量试验报告批准:审核:主检:报告编写:共15页第2页1 前言济南金艺林房地产开发有限公司拟建的济南市鲁商·凤凰城二期工程位于济南市济南市幼安路北侧,唐冶中路西侧。
标准贯入试验SPT

ρc
d s = 15 ~ 20m
N > N cr N < N cr
不液化 液化
N0对设计裂度为7、8、9度时,分别为6、10、16 (近震)
6)估算单桩极限承载力 7)估算土的强度指标(c、φ值) 8)估算地基土的变形指标(变形模量、 压缩模量) 9)估算地基基床系数 10)估算地层的平均剪切波速
正在进 行标准 贯入试 验
标准贯入器与钻杆的连接
标准贯入器内的土样
• 思考: • 标准贯入试验的适用范围及其成果应 用? • 标贯击数为何要作杆长修正?
N =α ⋅N
探杆长度/m α
0 63.5
3 1.0
6 0.92
9 0.86
12 0.81
15 0.77
18 0.73
21 0.70
2)地下水的修正 Terzaghi和Peck(1953)提出对于d10= 0.1~0.05mm的饱和粉细砂,当实测标贯击数>15 时,应按下式修正: 1 0 N = 15 + ( N 63.5 − 15) 2
5)提取贯入器,对贯入器中的土样进行描 述;或送实验室试验; 6)每隔1~1.5m深度,或根据需要,重复 上述步骤进行试验; 7)锤击数达50击仍未贯入30cm,应停止 贯入,并记录该贯入度ΔS,按下式换算成 相当于30cm的锤击数:
N
0 63.5
50 = 30 × ∆S
3、资料整理
1)杆长修正(不同规范有不同要求)
N 10 10<N 15 松散 稍密 15<N 30 N >30 中密 密实
5)判断饱和砂及粉土的液化 地层地震液化临界标贯击数:(建筑抗震 设计规范)
N cr = N 0 [0.9 + 0.1(d s − d w )] N cr = N 0 (2.4 − 0.1d s ) 3 3
