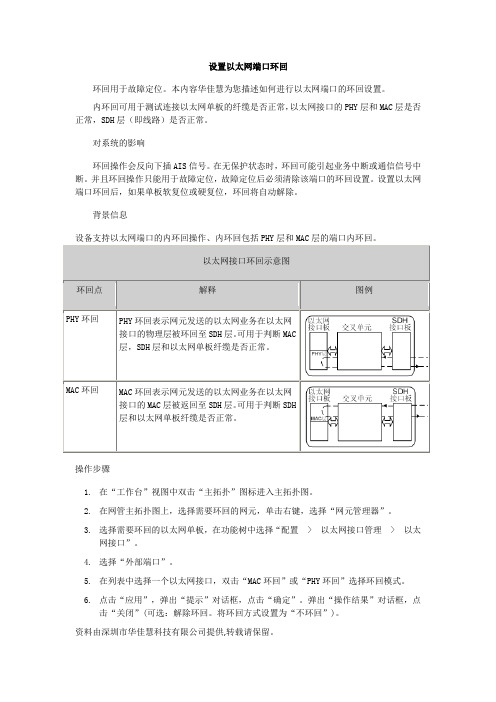

设置以太网端口环回
设置以太网端口环回
环回用于故障定位。
本内容华佳慧为您描述如何进行以太网端口的环回设置。
内环回可用于测试连接以太网单板的纤缆是否正常，以太网接口的PHY层和MAC层是否正常，SDH层（即线路）是否正常。
对系统的影响
环回操作会反向下插AIS信号。
在无保护状态时，环回可能引起业务中断或通信信号中断。
并且环回操作只能用于故障定位，故障定位后必须清除该端口的环回设置。
设置以太网端口环回后，如果单板软复位或硬复位，环回将自动解除。
背景信息
设备支持以太网端口的内环回操作、内环回包括PHY层和MAC层的端口内环回。
MAC
SDH
操作步骤
1.在“工作台”视图中双击“主拓扑”图标进入主拓扑图。
2.在网管主拓扑图上，选择需要环回的网元，单击右键，选择“网元管理器”。
3.选择需要环回的以太网单板，在功能树中选择“配置 > 以太网接口管理 > 以太网接
口”。
4.选择“外部端口”。
5.在列表中选择一个以太网接口，双击“MAC环回”或“PHY环回”选择环回模式。
6.点击“应用”，弹出“提示”对话框，点击“确定”。
弹出“操作结果”对话框，点
击“关闭”(可选：解除环回。
将环回方式设置为“不环回”)。
资料由深圳市华佳慧科技有限公司提供,转载请保留。
简述arp的工作过程
简述arp的工作过程ARP（Address Resolution Protocol，地址解析协议）是一种用于将IP地址解析为物理地址的协议。
在计算机网络中，每个设备都需要一个唯一的物理地址，也称为MAC地址，以便其他设备可以找到并与之通信。
而在网络通信中，常常需要通过IP地址进行通信，因此ARP协议就是为了解决IP地址与MAC地址之间的映射关系的问题。
ARP工作过程主要包括ARP请求和ARP响应两个阶段：ARP请求阶段用于寻找目标设备的MAC地址，ARP响应阶段则将MAC地址返回给请求方。
下面将详细阐述ARP的工作过程。
首先，假设主机A想要与主机B进行通信，主机A已经知道主机B的IP地址，但由于主机A和主机B在同一局域网中，因此需要知道主机B的MAC地址才能进行通信。
主机A会先在自己的ARP缓存中查询主机B的MAC地址，如果查询成功，则直接使用该MAC地址进行通信。
如果查询不成功，则主机A会发送一个ARP请求广播。
1.ARP请求阶段：主机A发送ARP请求广播，该广播消息的目标MAC地址为全F（广播地址），目标IP地址为主机B的IP地址。
此时，网络上的所有设备都会收到这个广播消息，但只有主机B会响应。
2.ARP响应阶段：主机B接收到ARP请求后，会向主机A发送一个ARP响应消息。
该消息的目标MAC地址为主机A的MAC地址，源MAC地址为主机B的MAC地址，目标IP地址为主机A的IP地址，源IP地址为主机B的IP地址。
其他设备收到该消息后，进行比对，发现目标IP地址与自己的IP地址匹配时，将其缓存起来。
3.主机A接收到主机B的ARP响应后，将主机B的MAC地址添加到自己的ARP缓存中。
这样，主机A就能够将通信的目标地址设置为主机B的MAC地址，从而与主机B进行直接通信。
需要注意的是，ARP请求和ARP响应消息通常是以太网帧的形式进行传输的。
在以太网帧中，目标MAC地址用于指示帧的目的地，源MAC地址用于指示帧的发送方。
配置EPLAN业务(IEEE-802
配置EPLAN业务（IEEE 802.1d网桥）项目描述在如图1所示的网络中，业务需求为：•用户F有三个分部分别位于NE1、NE2和NE4，分部F1分别需要与分部F2及分部F3通信，需要带宽均为10Mbit/s。
•用户F的以太网设备提供100Mbit/s以太网电接口，工作模式为自协商，支持VLAN，但是VLAN ID和VLAN数量未知且后续可能会有变化。
图1 EPLAN业务（IEEE 802.1d网桥）的配置组网图数据规划汇聚节点的以太网业务从外部端口接入，通过二层交换转发到内部端口封装上到SDH侧网络进行透明传输，从而与远端节点实现交互。
EPLAN业务（IEEE 802.1d网桥）信号流和时隙分配如图1所示。
VCTRUNK可承载的以太网业务的带宽计算方法请参见VCTRUNK承载带宽计算方式。
图1 EPLAN业务（IEEE 802.1d网桥）信号流和时隙分配•用户F的以太网LAN业务，占用NE1到NE2间的SDH链路上1号VC-4的1～5号VC-12时隙（VC4-1:VC12:1-5），以及NE1到NE4间的SDH链路上1号VC-4的1～5号VC-12时隙（VC4-1:VC12:1-5）。
•NE1到NE2间的以太网LAN业务，使用NE1的N1EMS4单板的1号VC-4的1～5号VC-12时隙（VC4-1:VC12:1-5）和NE2的N1EFT8A单板的4号VC-4的1～5号VC-12时隙（VC4-4:VC12:1-5）上下业务。
•NE1到NE4间的以太网LAN业务，使用NE1的N1EMS4单板的1号VC-4的6～10号VC-12时隙（VC4-1:VC12:6-10）和NE4的N1EFT8A单板的4号VC-4的1～5号VC-12时隙（VC4-4:VC12:1-5）上下业务。
配置过程汇聚节点NE1需要创建EPLAN业务（IEEE 802.1d网桥），接入节点NE2和NE4只需要配置EPL 透传业务。
环回法在传输故障处理中的应用
环回法处理传输故障方法及步骤一：环回法在传输故障处理中的作用及地位从接触传输以来处理过许多各种各样的故障，其中处理故障的方法各异，在这些处理方法中以环回法所能处理的故障为最多，作为整个信息系统的最底层（说传输是整个信息系统的最底层这个应该没人反对吧）传输所接入的业务包括方方面面如：IP 网、A TM 、PSTN 网、视频监控网等，而且传输网络也是分布地域最广、战线拉的最长、担子又最重的一个系统（传输还有一个最就是投入最多，但看不到收获的系统，这也是传输在运营商那里往往很难受到重视的原因）所以某个信息系统一旦出了业务中断的故障，那么只要没有明显的故障现象（比如设备掉死、硬件故障等）那么其它系统肯定会在第一时间内考虑这个故障应该是传输系统中断引起的（这也是传输专业压力大的原因），这就要求传输系统必须在最快的时间内给其它系统答复（不管找到证据证明自己清白，还是找到故障原因赶快恢复），而要快速查到故障就必须在很快的时间内遍历整个业务通道以确定故障发生点，那么环回（自发自收）就是最好的办法（因为其它系统已经中断了，很难再给传输提供有用的信息支持了）。
目前电信市场上以SDH 和波分设备为主，这里主要介绍这两种设备的环回方法。
二：SDH 环回方法及原理传输系统做为信息系统的底层，主要起到转接作用，所以是夹在中间的如下图：传输在无线中的作用传输在IP 网中的作用如上图所示做为连接其它业务平台终端与核心结点之间的纽带，这些业务一旦出现中断等故障，那么很容易就会首先怀疑是传输设备引起的故障，所以就要求传输专业能够快速的响应并找出故障所在或证明自己的清白，这里就用到了环回的方法，在故障出现之后往往是通过逐级环回来查找故障。
针对环回方法的叫法不同的厂家有不同的叫法：华为分为内环、外环，烽火分为线路环回、支路环回，北电应该分为本端环回、远端环回。
我个人认为环回法应该按环回的对象可分为：软环和硬环，按环回的方向可分为：内环和外环，两者之间是互相包含的关系。
arp的工作原理和流程
arp的工作原理和流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!ARP（Address Resolution Protocol）即地址解析协议，是根据 IP 地址获取物理地址的一个 TCP/IP 协议。
SDH故障定位之环回法简介
SDH故障定位之环回法简介环回法是SDH设备定位故障最常用且最有效的一种方法，不过环回操作可能会影响正常的业务，因此建议在业务量小的时候使用。
SDH设备环回操作分为软件、硬件两种，这两种方式各有所长，具体如下：1.硬件环回相对于软件环回而言环回更为彻底，但它操作不是很方便，需要到设备现场才能进行操作；另外，光接口在硬件环回时要避免接收光功率过载。
2.软件环回虽然操作方便，但它定位故障的范围和位置不如硬件环回准确。
比如，在单站测试时，若通过光口的软件内环回，业务测试正常，并不能确定该光板没有问题；但若通过尾纤将光口自环后，业务测试正常，则可确定该光板是好的。
环回分为内环回和外环回，在对SDH设备进行环回操作前，需确定对哪个通道、哪个时隙环回？应该在哪些位置环回？应该使用哪种环回。
外环回和内环回的区别在于：当需要测试单板的接口模块及外部电缆是否正常，需要设置外环回；当需要测试设备的交叉连接单元及业务路径是否正常，需要设置内环回。
具体环回操作步骤如下：（1）通过咨询、观察和测试等手段，选取其中一个的确有故障的业务通道作为处理、分析的对象。
环回业务通道采样简化的过程可以描述如下：从多个有故障的站点中选择其中的一个站点。
从所选择一个站点的多个有问题的业务通道中，选择其中的一个业务通道。
对于所选择出来的业务通道，先分析其中一个方向的业务。
说明：由于自环第一个VC-4通道，可能会影响ECC通信，因此尽量不要选择第一个VC-4通道内的业务。
（2）画出所选取业务一个方向的路径图。
在路径图中表示出：该业务的源和宿，该业务所经过的站点，该业务所占用的VC-4通道和时隙。
（3）根据所画出的业务路径图，采取逐段、逐站环回的方法，定位出故障站点。
（4）故障定位到单站后，通过线路、支路和交叉时钟板环回，进一步定位可能存在故障的单板。
最后结合其它方法，确认存在故障的单板，并通过换板等方法排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阿朗以太业务时隙环回步骤简述
在排查阿朗以太业务时，由于端口存在虚级联绑定，所以不能在业务路由中直接进行环回操作。
当需要进行以太业务进行环回操作时，需按照下述方法进行操作。
查询目标网元，并show出其业务列表；
在目标网元中show 出其虚级联方式；
回，则需要将其绑定的2M分别进行时隙环回操作；
当前工作的路由状态（正向路由或是保护路由）；
所留工作路由必须相同。
反之，其环回结果可能无法准确定位故障位置；
选定其环回设备位置，并依照上述圈定时隙以此需找到其目标时隙的交叉位置；例如：“r01s3b4p01 09/3/4.3”,其代表的含义为：设备1框3槽位，4板位1
端口，第9个AU4的（3-4-3）号时隙；第3个Tug3，第4个Tug2，第3个Tu12；
方法二：
选中红色标注的部分就是你要换回的时隙。
点击上面的黑色的那个按键show equipment 就能直接要环回的时隙了，这样就会避免用下面的方法找时隙可
能发生找错的情况。
上图为在设备面板平台逐级进入“传输复用结构面板”；
“传输复用结构面板”示图；
根据复用结构选出第9个AU4的第3个Tug3；
Connections…”选项，进入时隙操作界面；
此时界面中只会显示一条目标时隙，故选中时隙并查看时隙对接情况；
之后退到上层界面，并将原交叉连接进行删除；
图进行设置交叉为环回模式；
上述方法进行环回，其中应注意的是每条2M路由的路径均应相同；
菜单，选中修改交叉选项；
删除其环回时隙；
选中创建交叉选项；
将原交叉补全。
应注意的是交叉模式应选择穿通模式；
上图所示为交叉补完；
依照上述方法将虚级联绑定的其余环回端口补完，至此以太网业务环回结
束。
