工业相机接口介绍
工业相机的输出接口
工业相机的输出接口工业相机的输出接口工业相机输出接口类型的选择主要由需要获得的数据类型决定。
如果图像输出直接给视频监视器，那么只需要模拟输出的工业相机。
如果需要将工业相机获取的图像传输给电脑处理，则有多种输出接口选择，但必须和采集卡的接口一致，TEO 迪奥科技表示通常有以下几种方式：/doc/9d7219985.html,B接口USB接口直接输出数字图像信号，串行通信，支持热拔插，传输速度在120Mbps-480Mbps之间，会占用CPU资源。
传输距离较短，稳定性稍差。
目前广泛采用的USB2.0接口，是最早应用的数字接口之一，具有开发周期短，成本低廉的特点。
其缺点是传输数据较慢，传输数据过程需要CPU参与管理，占用资源，且由于接口没有螺丝固定，链接容易松动，最新的USB3.0接口使用了新的USB协议，可以更快的传输数据，但目前USB3.0的相机市场上不是很多。
2.1394a/1394b接口俗称火线接口，是美国电气和电子工程师学会（IEEE）制定的一个标准工业串行接口。
所以又称为“IEEE1394”,现主要用于视频采集，数据传输率可达800Mbps，支持热拔插。
电脑上使用1394接口需要使用额外的采集卡，使用不方便，且由于早期苹果对该技术的垄断，市场普及率较低，已慢慢被市场所淘汰。
3.Gige接口千兆以太网接口，PC标准接口，传输速率和距离都更高。
是一种基于千兆以太网通信协议开发的相机接口标准，特点是快捷的数据传输速度和高达100米的传输距离。
是近几年市场上应用的重点，使用方便，CPU资源占用少，可多台同时使用。
4.Camera Link接口需要单独的Camera Link采集卡，成本较高，便携性低，实际应用中较少，但是是目前工业相机中传输速度最快的一种传输方式，一般在高分辨率的高速面阵相机和线阵相机上应用，价格昂贵。

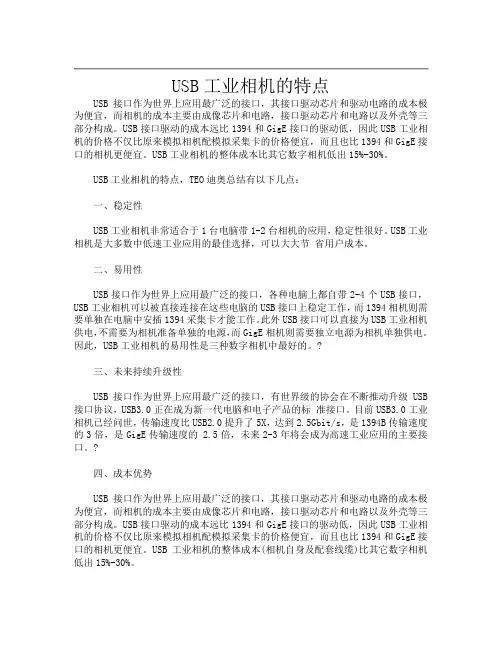

USB工业相机的特点
USB工业相机的特点USB接口作为世界上应用最广泛的接口，其接口驱动芯片和驱动电路的成本极为便宜，而相机的成本主要由成像芯片和电路，接口驱动芯片和电路以及外壳等三部分构成。
USB接口驱动的成本远比1394和GigE接口的驱动低，因此USB工业相机的价格不仅比原来模拟相机配模拟采集卡的价格便宜，而且也比1394和GigE接口的相机更便宜。
USB工业相机的整体成本比其它数字相机低出15%-30%。
USB工业相机的特点，TEO迪奥总结有以下几点：一、稳定性USB工业相机非常适合于1台电脑带1-2台相机的应用，稳定性很好。
USB工业相机是大多数中低速工业应用的最佳选择，可以大大节省用户成本。
二、易用性USB接口作为世界上应用最广泛的接口，各种电脑上都自带2-4个USB接口，USB工业相机可以被直接连接在这些电脑的USB接口上稳定工作，而1394相机则需要单独在电脑中安插1394采集卡才能工作。
此外USB接口可以直接为USB工业相机供电，不需要为相机准备单独的电源，而GigE相机则需要独立电源为相机单独供电。
因此，USB工业相机的易用性是三种数字相机中最好的。
?三、未来持续升级性USB接口作为世界上应用最广泛的接口，有世界级的协会在不断推动升级USB 接口协议，USB3.0正在成为新一代电脑和电子产品的标准接口。
目前USB3.0工业相机已经问世，传输速度比USB2.0提升了5X，达到2.5Gbit/s，是1394B传输速度的3倍，是GigE传输速度的 2.5倍，未来2-3年将会成为高速工业应用的主要接口。
?四、成本优势USB接口作为世界上应用最广泛的接口，其接口驱动芯片和驱动电路的成本极为便宜，而相机的成本主要由成像芯片和电路，接口驱动芯片和电路以及外壳等三部分构成。
USB接口驱动的成本远比1394和GigE接口的驱动低，因此USB工业相机的价格不仅比原来模拟相机配模拟采集卡的价格便宜，而且也比1394和GigE接口的相机更便宜。
常用的工业相机镜头接口
常用的工业相机镜头接口
工业相机镜头接口常用的有C接口、CS接口、F接口、M42接口、M72接口等。
接口类型的不同和工业镜头性能
及质量并无直接关系。
C接口和CS接口是工业相机与镜头联接最常见的国际标准接口，为1英寸－32UN英制螺纹连接口，C 型接口和CS
型接口的螺纹连接是一样的，区别在于C型接口的后截距为17.5mm，CS型接口的后截距为12.5mm。
所以CS型
接口的工业相机可以和C口及CS口的镜头连接使用，只是使用C口镜头时需要加一个5mm的接圈；C 型接口的工业
相机不能用CS口的镜头。
F 接口、M42、M72常用于大分辨率面阵相机及线阵相机。
F 接口镜头是尼康镜头的接口标准，又称尼康口，也是工业工业相机中常用的类型，一般工业相机靶面大于1英
寸时需用F 口的镜头。
M42接口通常有T 型：M42*0.75 以及SLR 型：M42*1。
工业相机常用的传输接口
3. 1394a/1394b接口俗称火线接口，现主要用于视频采集，数据传输率可高达400Mbps（1394a）和800Mbps（1394b），其利用等时性传输来保证实时性，便于安装，采用总线结构，支持热插拔，即插即用。
工控机通过工业相机常用的传输接口包括：USB2.0、USB3.0、Байду номын сангаас394a/1394b、GigE、CameraLink、CoaXPress等。下面详细描述各接口的特点：
1. USB2.0接口具有传输速度快，支持热插拔、携带方便、标准统一以及连接多个设备的特点。目前已经在各类外部设备中广泛的被采用。USB2.0速度可以达到480Mbps，并且可以向下兼容USB1.1。
4. GigE是一种基于千以太网通信协议开发的相机接口标准，其特点是快捷的数据传输速率以及最远可达100米的传输距离。在工业机器视觉产品的应用中，GigE允许用户在很长距离上用标准线缆进行快速图像传输。它还能在不同厂商的软、硬件之间轻松实现互操作。
5. Cameralink在Channel link技术基础上增加了一些传输控制信号，并定义了一些相关传输标准。任何具有“Camera link”标志的产品可以方便地连接。其抗干扰、且传输带宽高达5.4Gbps。
6. CoaXPress是一种非对称的高速点对点串行通信数字接口标准。该标准容许设备（如：数字相机）通过单根同轴电缆连接到主机（如：个人电脑中的数据采集设备），以高达6.25G比特/秒的速度传输数据。4根线缆可达25 Gbit/s。传输距离更长可超过100米(不使用集线器和中继器)，可选的传输距离和传输量：从50 m @ 6.25 Gbit/s到170 m @ 1.25 Gbit/s，可实现低延迟实时数据传输。稳定的线缆材料，可以使用标准的同轴电缆-例如RG59和RG6，易于集成：可在一根电缆上实现视频传输，串口通信控制，和供电。支持热插拔。
工业相机与计算机连接方法
工业相机与计算机连接方法在工业相机与计算机连接的过程中，有多种方法可供选择，如通过接口线缆、网络连接和无线传输等方式。
下面将对常用的连接方法进行详细介绍。
1.接口线缆连接：接口线缆连接是最常见、最直接的工业相机与计算机连接方式之一、常用的接口包括USB、GigE Vision、Camera Link和CoaXPress等。
这些接口都具有高速传输的特点，能够保证图像数据的实时传输。
USB接口是最常用的接口之一，具有简单、易用的特点，适用于小型工业相机。
用户只需将工业相机通过USB线缆与计算机连接，即可实现图像数据的传输。
GigE Vision接口是一种基于以太网的标准接口，具有高速传输、灵活性和易扩展性等优点。
通过使用GigE Vision接口，用户可以将多个工业相机通过交换机等网络设备连接到计算机，实现同时采集多路图像数据的功能。
Camera Link接口是高速数据传输的接口之一，能够支持更高的带宽和更长的传输距离。
通过Camera Link接口，工业相机可以直接连接到计算机的帧抓取卡上，实现高速图像数据的传输和处理。
CoaXPress接口是一种基于同轴电缆传输的接口，具有高速数据传输和长传输距离的特点。
通过CoaXPress接口，工业相机可以将图像数据发送到计算机的帧抓取卡上，实现图像的实时传输和处理。
2.网络连接：有线网络连接是最常用的网络连接方式之一，通过使用以太网等有线网络设备，用户可以将工业相机通过网络连接到计算机。
这种连接方式适用于需要大范围的图像传输和处理的应用。
无线网络连接是一种更加灵活、方便的连接方式，适用于需要移动或难以布线的工业相机应用。
通过使用无线网络连接设备，用户可以将工业相机无线连接到计算机，实现图像数据的实时传输和处理。
3.无线传输：无线LAN是一种常用的无线传输技术，通过使用无线网卡等设备，用户可以将工业相机通过无线LAN连接到计算机。
这种连接方式适用于需要移动或难以布线的应用。
千兆网工业相机之GigE接口介绍
千兆网工业相机技术之Gigabit Ethernet (GigE)接口介绍关键词：GIge接口介绍,GIGE技术
GigE 接口是工业应用所新开发的一种图像接口技术，以Gigabit Ethernet 协议为标准，主要用做高速、大数据量的图像传输，远距离图像传输及降低远距离传输时电缆线的成本。
可通过一台控制单元对多台千兆网工业相机进行图像采集，目前千兆网工业相机已逐步代替其他接口成为主流，MV-EM\VE系列产品是基于该接口研发生产的中高端千兆网工业相机。
1、全球标准
在全球网络连接中占97%
2、独立全双工连接
连接之间无带宽共享，这不是第一流的链路
通过电缆或者光纤实现双向连续数据传输
3、较高的可扩展性
10/100 Mb/s, 1 Gb/s (GigE), 10 Gb/s (10GigE)
3、高级的QoS特性
适合对延时要求较高的传输（语音，视频）
核心协议可以扩展来支持高性能应用
4、高可靠性
错误控制和包重发能力。
VGA接口工业相机
VGA接口工业相机VGA接口工业相机是一种高性能数字图像采集设备，主要应用于机器视觉、自动化检测、质量控制等领域。
它可以实时采集高清晰度的图像，并通过VGA接口输出到显示设备上，便于用户进行图像显示、分析和处理。
工业相机的特点与普通消费级相机相比，工业相机有着以下几个特点：1.高精度：工业相机具备高像素、高灵敏度、高帧率等优势，在不同采集条件下可以获得精度更高的图像信息。
2.高可靠性：工业相机经过特殊设计，能够在各种恶劣环境下工作，如高温、低温、潮湿等环境。
3.多样化的输出接口：工业相机支持多种输出接口，如USB、GigE、Camera Link等，满足不同用户的需求。
4.方便的软件控制：工业相机能够通过软件对其各种参数进行调节和控制，如曝光时间、增益、图像分辨率等。
5.支持多种操作系统：工业相机支持常见的操作系统，如Windows、Linux等。
VGA接口工业相机的优势VGA接口是工业相机中常见的输出接口之一，其具有以下优点：1.易于连接：VGA接口在电脑和显示器之间传输图像信号，无需其他设备接口转换，方便快捷。
2.成本低廉：VGA接口因为较为普及，价格相对较低。
3.带宽充足：VGA接口的带宽能够满足大部分工业相机的图像传输需求。
4.容易检测和修复：VGA接口有多种检测方法，如检查连线、检测信号输入和输出等，出现问题后也容易进行修复。
VGA接口工业相机的应用VGA接口工业相机可以广泛应用于各种工业领域，如：1.机器视觉：工业相机在机器视觉中扮演着重要的角色，能够实现对产品的高速、高精度检测。
2.质量控制：工业相机可以帮助生产线上的企业实现对产品外观、尺寸等质量要求的严格控制。
3.自动化检测：工业相机可以在各种自动化检测系统中播放重要的作用，如机器人检测、自动化成像等。
4.医疗设备：工业相机还可以在医疗设备领域中应用，如医学显微镜、内窥镜等。
结论VGA接口工业相机是一种高性能数字图像采集设备，其具备高精度、高可靠性、易于连接、成本低廉等特点。
cameralink布线规则
cameralink布线规则
CameraLink接口是目前工业数字相机的主要图像输出接口之一，该种接口具有实时性好、抗干扰的优点，可满足大部分相机的数据流量要求。
其布线时，通常需要注意以下几点：- 信号走线应该尽可能短，以减少信号延迟和信号衰减。
- 信号差分对应的两条走线应该保持长度相等，以避免信号失配。
- 信号走线应该避免与电源线和地线交叉，以避免噪声干扰。
- PCB的布局应该尽可能紧凑，以减少信号传输的路径和干扰。
- 在信号传输的起始和终止点应该加上合适的阻抗匹配电路，以保证信号的完整性和稳定性。
如果有高速信号需要传输，可以考虑使用阻抗控制的微带线或同轴线，以减少信号的反射和失真。
具体的布线规则还需要根据具体的Cameralink标准和应用场景来确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业相机接口标准详解
来源：本站作者：admin点击：517
面对市面上出现的越来越多的工业相机品牌，各相机厂商都给出了大量的相机参数，例如：相机接口、芯片类型、量子效应、帧率等。
一般非行业内人士，在面对这些参数时往往会无所适从。
湖南科天健光电技术有限公司根据长期的相机使用经验，同时结合这么多年和客户接触的情况，为大家总结出目前使用比较广泛的工业相机接口知识！
目前，工业相机数据传输接口方式有很多种，包括CoaxPress、CameraLink接口、USB接口、Gige接口等。
其主要性能比较如下表所示：
USB2.0
USB即“Universal Serial Bus”，中文名称为通用串行总线。
这是近几年逐步在PC领域广为应用的新型接口技术。
USB2.0则可以达到速度480Mbps，并且可以向下兼容USB1.1。
这几年，随着大量支持USB的个人电脑的普及，USB逐步成为个人电脑的标准接口已经是大势所趋。
在主机端，最新推出的个人电脑几乎100%支持USB；而在外设端，使用USB接口的设备也与日俱增，例如数码相机、扫描仪、游戏杆、磁带和软驱、图像设备、打印机、键盘、鼠标等等。
2000年制定的USB2.0标准是真正的USB2.0，被称为USB2.0的高速（High-speed）版本，理论传输速度为480Mbps，即60MB/s，但实际传输速度一般不超过30MB/s，采用这种标准的USB设备也比较多。
USB电缆的长度在不加级连装置的情况下为小于5m。
USB3.0
USB3.0——也被认为是SuperSpeedUSB——为那些与PC或音频/高频设备相连接的各种设备提供了一个标准接口。
只是个硬件设备，计算机内只有安装USB3.0相关的硬件设备后才可以使用USB3.0相关的功能！从键盘到高吞吐量磁盘驱动器，各种器件都能够采用这种低成本接口进行平稳运行的即插即用连接，用户基本不用花太多心思在上面。
新的USB3.0在保持与USB2.0的兼容性的同时，还提供了下面的几项增强功能：
(1)极大提高了带宽——高达5Gbps全双工（USB2.0则为480Mbps半双工）
(2)实现了更好的电源管理
(3)能够使主机为器件提供更多的功率，从而实现USB——充电电池、LED照明和迷你风扇等应用。
(4)能够使主机更快地识别器件
(5)新的协议使得数据处理的效率更高
这款新的超高速接口的实际传输速率大约是3.2Gbps（即409.6MB/S)。
理论上的最高速率是5.0Gbps（即640MB/S）。
IEEE1394
IEEE1394接口为Apple公司开发的串行接口标准，又称Firewire接口。
IEEE1394接口能够在计算机与外围设备间提供100、200、400Mbps的传输速率。
该接口不要求PC端作为所有接入外设的控制器，不同的外设可以直接在彼此之间传递信息。
利用IEEE1394的拓扑结构，该接口不需要集线器就可连接63台设备，并且可由桥网将独立的子网连接起来，该接口不需要强制用电脑控制这些设备。
IEEE1394b接口规范能够实现800Mbps和1.6Gbps传输速度的高速通信方式，并可实现较长距离数据的传输。
无线方式IEEE1394超高速数据传输技术可以实现400Mbps的无线通信速度。
传送距离在无障碍时可达12m，传送电波采用60GHz的微波。
GigE
千兆以太网是建立在以太网标准基础之上的技术。
千兆以太网和大量使用的以太网与快速以太网完全兼容，并利用了原以太网标准所规定的全部技术规范，其中包括CSMA/CD 协议、以太网帧、全双工、流量控制以及IEEE802.3标准中所定义的管理对象。
作为以太网的一个组成部分，千兆以太网也支持流量管理技术，它保证在以太网上的服务质量，这些技术包括IEEE802.1P第二层优先级、第三层优先级的QoS编码位、特别服务和资源预留协议（RSVP）。
目前光纤信道技术的数据运行速率为1.063Gbps，使数据速率达到完整的1000Mbps，千兆位以太网分为5类、超5类、6类UTP双绞线，传输距离为100米。
Camera link
Camera Link是适用于视觉应用数字相机与图像采集卡间的通信接口。
这一接口扩展了Channel Link技术，提供了视觉应用的详细规范。
如下图所示：标准的Camera Link电缆提供相机控制信号线、串行通信信号线和视频数据线。
其中，相机控制信号线为4路LVDS，它们被定义为相机输入和图像采集卡输出；串行通信线为2路LVDS，用于在相机与图像采集卡间进行异步串行通信。
通信信号线包括：SerTFG（至图像采集卡的串行通信微分线），SerTC（至相机的串行通信微分线）。
这一串行接口具有一个开始位和一个停止位，但没有奇偶（parity）位和握手（handshaking）位。
在的Camera Link串行通信线中，相机和图像采集卡必须支持9600的波特率；图像数据和图像可通过Channel Link总线进行传输。
视频数据线的4路信号被定义为FVAL（帧有效时
为高电平）、LVAL（像素有效时为高电平）、DVAL（数据有效时为高电平）和SPARE（预留位）。
CoaXPress
CoaXPress是一种非对称的高速点对点串行通信数字接口标准。
该标准容许设备（如：数字相机）通过单根同轴电缆连接到主机（如：个人电脑中的数据采集设备），以高达6.25G 比特/秒的速度传输数据。
鉴于CoaXPress具备多通道传输图像数据和元数据的能力，因此，设备可以不必是单独的一部摄像机，也可以是一种将数字摄像机之间的数据连接到一起的接口设备。
对于从主机到设备的信息传送，有一个可以控制和配置数据的传输速度为20兆比特/秒的“上行链路”。
对于更高的传输速度，多条链路可以叠加，以提供数倍于单根同轴电缆的传输带宽。
还可以通过电缆提供电压为24伏的电源，每根电缆的功率为13瓦。
在高性能、高速度、长距离图像系统应用领域的接口标准选择方面，CoaXPress以
顶级竞争者的身份迅速浮现。
被市场快速接受的一个主要原因在于CoaXPress巧妙而及时地迎合了摄像机技术领域的最新发展。
