电热水器专用16A漏电保护插座插头安装接线图例
漏电保护插座
1. 外型结构图：
2. 安装方法：
A、将两只安装螺钉穿入安装板的两只孔内且与埋入墙体内的安装盒两只纹孔拧紧；
B、将面板与安装板配合，面板四只卡钩与安装板扣孔配合紧密；
C、拆卸面板时需用“一”字形螺丝刀插入面板二侧扁槽内旋转翘开即可。
D、使用标准86型接线盒，接线盒深度需在50毫米以上，明盒安装时需特别注意此深度要求（因为一般的明盒都只有30~40毫米深）。
安装时请严格按照说明书要求，由专业电工安装。
3. 接线方法：（关于电源端、输出端、接地端的接线方法）
A、电源端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
B、输出端：选用电线：φ1.38（铜）单线专用。
（注：此产品在与普通插座相连接时才具备此输出端接线，此接线方法视情况而采用，如辅助接线图所示。
一般不需接线）
C、接地端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
如下图所示
4. 辅助接线：在此产品输出端可续接若干个普通插座或开关，同样具有本产品所具有的性能。
此接线方法视情况而采用。
如下图所示。
5. 检测：每月至少检测一次
为安全可靠运行，安装完毕后需进行检测，以后每月至少检测一次。
检测方法：
A、检查产品接线无误后，开启总电源；
B、按下蓝色RESET复位按钮，绿色指示灯亮，触头闭合，输出端带电；
C、按下黄色TEST测试按钮，红色指示灯亮，触头断开，输出端断电；
D、每隔3~5秒，重复B、C步骤至少3~5次，鉴定插座完好；
E、每月至少检测一次；
F、用户请勿自行拆解。
6. 注意事项：
A、不能将湿毛巾或湿布擦拭产品表面，应使用充分拧干的软布或毛巾擦拭产品的污垢；
B、不能用化学清洁剂涂上产品表面，否则将会损伤产品表面质量。
C、以上为简要安装说明，详细说明请参见说明书。
产品必须由合格的专业电工安装。
∙ QS-1-10L-16-CA
∙规格: 3P
∙额定电流: 16A。
断路器的型号选择
最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。
塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。
范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
漏电保护开关的使用与安装
新房装修时如何选择家用小型断路器及漏电开关?答：现代家居用电应按照明回路、电源插座回路、空调回路，分开布线，当其中一个回路（如插座回路）岀现故障时，其他回路仍可以正常供电。
插座回路须安装漏电保护装這，防止家用电器漏电造成人身电击事故。
1、住户配电箱总开关一般选择能同时断开相线和中性线的32/X-63A小型浙路器，带不带漏电均可。
2、照明回路一般选择10A-16A的小型断路器。
3、插座回路一般选择16-20A的漏电保护断路器。
4、空调回路中：1匹-4.2匹的空调回路一般选择16-25A的小型断路器；3匹-5匹的柜机需要25A-32A的小型断路器；10匹左右的中央空调就需要独立的2P40A左右的小型断路器。
5、采用双换或1P+N的断路器，当线路岀现短路或漏电故障时，即切断电源的相线和中性线，诵保人身安全及用电设备的安全。
注：以上选择仅供参考，每户的实际用电电器功率不一样，具体选择要按照电工设计为准。
如何根据家电的功率计算和选择空气开关？1 匹=735W=750W； 1.5匹=1.5 x 750W=1125W； 2匹=2 x750W=1500W； 2.5匹=2.5 x 750W=1875W计算方法以此类推。
例子仁3匹空调应该选择多少A的空气开关？（220V电压）3 x 750W=2250W x 3 （冲击电流）=6750W 一220V=30.68A~32A例子2: 5匹空调应该选择多少A的空气开关少（380V电压）5 x 750W二3750W X 3 （冲击电流）=X250Wm380V=29.6A = 32A （功率十电压二安培）注：空气幵关在额定负载时平均操作使用寿命20000次。
在已经了解渴电开关和空气开关的原理及功能的情况下，一般在为客户选配配电箱的过程中，应本看照明小、插座中、空调大的选配原則。
可根据客户的要求和装修个性的差异性，结合实际情况逬行灵活的配电方案。
断路器基础知识1＞小型断路器是什么？能接通.承载以及分断正希电路条件下的电流。
电源插座标准
∙插座的简介o插座chāzuò[jack;outlet;receptacle;socket]有一个或一个以上电路接线可插入的座,通过它可插入各种接线,便于与其他电路接通。
∙插座种类o网络插座电话插座视频、音频插座{GB2099.1-2008/IEC60884-1：2006，E3.1,MOD《家用和类似用途的插销插合的插套，并且装有用于连接软缆的端子的电器附件。
（fixed socket-outlet）固定式插座：用于与固定布线连接的插座。
（portable socket-outlet）移动式插座：打算连接到软缆上或与软缆构成整体的、而且在与电源连接时易于从一地移到另一地的插座。
（multiple socket-outlet）多位插座：两个或多个插座的组合体。
（socket-outlet for appliances）器具插座：打算装在电器中的或固定到电器上的插座。
(rewirable plug or rewirable protable socket-outlet)可拆线插头或可拆线移动式插座：结构上能更换软缆的电器附件。
(non-rewirable plug or non-rewirable protable socket-outlet)不可拆线插头或不可拆线移动式插座：由电器附件制造厂进行连接和组装后，在结构上与软缆形成一个整体的电器附件。
注：家庭墙面插座属于固定式插座；排插（上图）不带电源线和插头叫移动式插座，带插头形成整体就叫转换器（adaptor）了∙连接开关插座的方法o1、先用试电笔找出火线2、关掉插座电源3、将火线接入开关2个孔中的一个，再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢。
4、找出零线直接接入插座3个孔中的N孔内接牢。
5、找出地线直接接入插座3个孔中的E孔内接牢。
注意：零、地线不能接错(一般面对插座左零右火上接地，否则插上用电设备，一开就会跳闸。
储水式电热水器常见故障处理
混水阀故障
则检查机器外部配件（安全阀、外置防电墙）是否正常。
故障处理
故障现象 详细故障现象
故障原因
加热时，进水角阀关闭
打开进水角阀。
判断方法、处理措施
内胆压力高，安全阀泄压排水
安全阀的泄压排
水口漏水
进水压力高
加热时内胆压力高，泄压排水口会泄压保护内胆，少量滴水是 正常的。
用水压表检ቤተ መጻሕፍቲ ባይዱ进水压力，压力高于0.4MPa时，泄压排水口容 易漏水，需加装水用减压阀。
主要配件-主板
名称
主板
功能参数
又称电源板、电脑板、主控板等。 主要功能：通过收集按键板、温度传感器等信号， 通过继电器的开合来控制发热管的工作。
检查方法： 通过检测主板输入电压、到其他配件的输出电压是否正常来判断。
主要配件-温度传感器
名称
功能参数
温度传感器
主要功能：将感应到的水温信号传递给主板（热 敏电阻，电阻值随温度的变化而变化）。 常见问题： 1、短路或断路，机器显示温度传感器故障； 2、阻值漂移，显示的出水温度和实际温度相差 大。
显示E5（漏电）
88ECZ*01系列、88E*1701、88ECD*03系列、 88e*303系列、88E3201
显示E5（缺水，防干烧保护）
19系列、12T、10T系列、16A系列、56H系列、 75A系列、11T系列、12T系列、79T系列
显示E6（中温度传感器故障） 16A系列、35A系列、56H系列、75A系列、79T系列
主要配件-漏保插头/电源线
名称
功能参数
漏保插头/电 源线
建议每月按一次试验键、复位键，检查漏电保护插头 的可靠性。 主要功能：在电源插头上装有具有漏电保护功能的漏 电保护器。一旦发生漏电，安全装置检测到漏电电流 大于设定值后，会在0.1秒之内切断电源，以确保人身 安全。 常见问题： 按复位键后不通电或跳开； 按试验键后不断电。

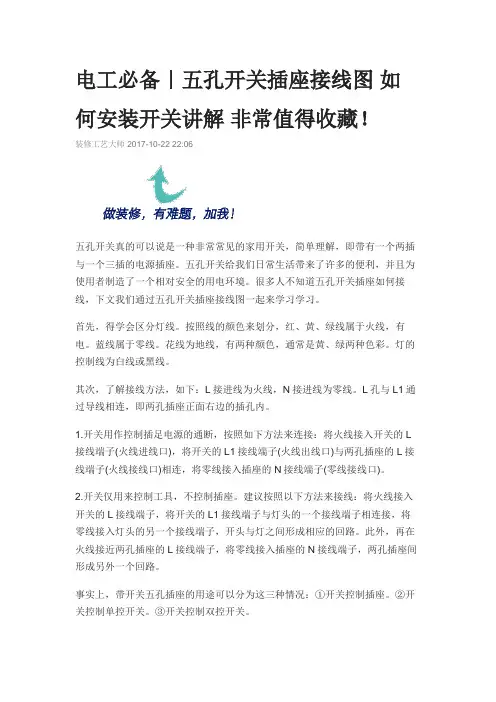

电工必备五孔开关插座接线图-如何安装开关讲解-非常值得收藏
电工必备｜五孔开关插座接线图如何安装开关讲解非常值得收藏！装修工艺大师2017-10-22 22:06五孔开关真的可以说是一种非常常见的家用开关，简单理解，即带有一个两插与一个三插的电源插座。
五孔开关给我们日常生活带来了许多的便利，并且为使用者制造了一个相对安全的用电环境。
很多人不知道五孔开关插座如何接线，下文我们通过五孔开关插座接线图一起来学习学习。
首先，得学会区分灯线。
按照线的颜色来划分，红、黄、绿线属于火线，有电。
蓝线属于零线。
花线为地线，有两种颜色，通常是黄、绿两种色彩。
灯的控制线为白线或黑线。
其次，了解接线方法，如下：L接进线为火线，N接进线为零线。
L孔与L1通过导线相连，即两孔插座正面右边的插孔内。
1.开关用作控制插足电源的通断，按照如下方法来连接：将火线接入开关的L 接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)相连，将零线接入插座的N接线端子(零线接线口)。
2.开关仅用来控制工具，不控制插座。
建议按照以下方法来接线：将火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相连接，将零线接入灯头的另一个接线端子，开头与灯之间形成相应的回路。
此外，再在火线接近两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座间形成另外一个回路。
事实上，带开关五孔插座的用途可以分为这三种情况：①开关控制插座。
②开关控制单控开关。
③开关控制双控开关。
开关控制插座接线图：开关控制单控开关：开关控制单控开关(开关需与双控开关一起配合)：如何安装开关如下开关插座的安装与我们的家居生活安全密切相关，开关插座安装不规范、不合理很可能带来火灾等安全隐患，因此，只有规范安装开关插座，才能保证家庭的用电方便与安全。
开关面板安装开关面板怎么接线现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。
只有安装合格的开关插座，才能保证居家用电的方便与安全，因此开关插座的安装施工各位业主还是了解一些为好。
怎样选择家用小型断路器及漏电保护器？
怎样选择家用小型断路器及漏电保护器？家居用电按照照明回路、电源插座回路、空调回路、电热水器回路分开布线，当其中一个回路（如插座开关）出现故障时，其他回路仍可正常供电。
插座回路须安装漏电保护器（即漏保），防止家用电器因漏电造成人身电击事故。
断路器的作用、功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
总开关应稍微大一点，因为夏天用电高峰期电压会很低；分路不能大，大了不起保护作用。
具体可以咨询电工师傅。
1、家用配电箱总开关一般选择二极（即2P）40A、63A小型断路器，带漏电或不带漏电均可；2、插座回路一般选择16A、20A的漏电保护开关。
但厨房，卫生间需要25A左右的漏电保护开关；3、照明回路一般选择10A、16A小型断路器；4、1.0-1.5匹空调回路一般选择16A-25A的小型断路器；3-5P柜机需要25A-32A，10P左右的中央空调需要独立的2P40A左右。
怎样选择家用小型断路器及漏电保护器？方法1：总开关用2P带漏电保护的，分路就用普通断路器不需要带漏电。
缺点就是万一某一路有问题，有可能总开关会跳闸，导致全房断电（断路器的灵敏度没有带漏电的高，1P的也会跳闸，但灵敏度比漏电的低一点）。
总控2P64A漏保厨房16A空开卫生间16A空开插座20A空开照明16A空开壁挂空调32A空开柜机空调32A空开方法2：总开关用2P不带漏电保护的；普通插座、厨房、卫生间的独立回路一定要带漏电保护，因为厨房、卫生间相对潮湿，电源插座是常用的，还有宝宝容易接触到的地方，相对容易发生漏电的危险；照明、空调不需要带漏电，用普通断路器就可以。
这样的配置好处就是：哪一路有问题就跳那一路，不会影响别的线路。
总控2P64A空开怎样选择家用小型断路器及漏电保护器？1P断路器为单进单出，只有火线进断路器，断路器只控制火线；2P断路器为双进双出，即火线和零线都进断路器，断路器同时控制火线与零线；从外形上看，2P断路器的宽度比1P断路器宽一倍。
空气开关与漏电保护器
空气开关与漏电保护器一、空气开关和漏电保护器1、空气开关.空气开关是通常的叫法,学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的,控制电气回路的分合开关.空气开关具有多种保护功能，业主可以根据需要选择不同的功能组合，如短路保护、过载(电流）保护、分励控制、欠压保护等.短路保护和过载（电流)保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配.空气开关是过流保护,不带漏电功能，只有在过流或短路时掉闸。
电气线路过电流(包括短路),如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾。
空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。
2、漏电保护器.简称漏电开关，又叫漏电断路器,按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。
是电路中漏电电流超过预定值时能自动动作的开关，主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护，具有过载和短路保护功能.（1)漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统。
对于电源中性点不接地的系统，则不宜采用漏电保护器。
(2)漏电保护器分为电压型（已趋淘汰)和电流型两类。
电流型又分为电磁型和电子型两种。
目前市场供应的漏电断路器绝大多数是电子型.电磁型和电子型漏电开关的区别.二者原理不同，但目的一样，都是提供漏电保护。
电磁式的最大特点是:抗干扰能力强，可靠性高，动作功能不受电源电压影响，但结构复杂，价格高；通俗地说，不需电源也能正常工作。
电子式的特点是：容易实现高灵敏度，结构简单，调整方便，价廉；但抗干扰能力差,动作功能受电源电压影响。
电压低了或缺了一相或两相电时，内部线路板就不工作了,产品也就失去了保护功能。
西方发达国家通常用电磁式漏电断路器。
但国内有些厂家为了降低成本,在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0V测试,能动作就是电磁式的，如需另加电源才能测试的是电子式）。
客房插卡取电节能配电箱设计选型参考
宾馆酒店客房插卡取电节能配电箱设计选型参考客房插卡取电节能配电箱，是专门用于宾馆酒店客房的电源控制管理设备。
之所以冠以“插卡取电节能”的名称，是因为它的主要功能，是通过插卡取电开关实现对客房这一特殊场合的通/断电管理。
这也是此种配电箱有别于其他配电箱的最主要的特点。
客房插卡取电节能配电箱的功能为：①按照功能要求对强电实施回路分支控制，便于操作和管理维护。
在故障时限制和隔离故障回路，限制其范围蔓延，避免其影响扩大。
②针对客房这一特殊环境中用电器和电路管线可能出现的短路，过流等设备故障实施保护，对住客可能发生的人身触电事故实施有效保护；③在遵循行业惯例保障住客权益的前提下，依靠设备的自动运行，限制有意或无意的非法用电；④通过和客房专用的插卡开关配合有效控制客房的用电安全。
避免房内无人时的设备长期通电可能导致的短路，电器火灾等事故；⑤通过设备的自动运行，实现房内无人自动断电，避免不必要的用电浪费。
客房插卡取电节能配电箱的组成部件为：1，箱体，绝大多数为冷轧钢板，表面喷漆处理或喷塑处理，少数为工程塑料；一般箱体正面安装有半透明的有机玻璃操作和检视窗；箱体有明装与暗装两种不同的安装形式。
2，电器附件，一般由微型空气断路器，漏电保护开关，微型接触器组成，上述附件均为9的整倍数尺寸的模块化器件，标准滑轨安装。
如果是弱电控制的插卡取电开关，还需要模块化安装的DC低压电源。
3，附属零配件材料，包括PEN零线端子，PE接地端子。
客房插卡取电节能配电箱在设计选型前需要了解掌握的情况：需要了解投资方的如下要求和意向：1，需要实现哪些电器控制功能。
一般常规的照明，如床灯，房灯，廊灯，落地灯，台灯，卫生间照明，门铃/勿扰，请即清理等功能都由集控板这个主要的回路来控制。
需要特别了解的是，除了这些还有否如下比较特殊的设置，如：房间的空调是否为功率在1KW以上的分体窗机（需要单独设置回路）？房间内是否设置电热水器和电冰箱这样较大功率的用电器（需要单独设置回路）？卫生间是否设置电加热淋浴器（需要单独设置回路）？2，投资方所希望达到的设备档次水平和投资额的大小。
公牛插座接线图
公牛插座接线图
开关安装应该在水电装修之前就做好规划，确定需要安装公牛开关的位置及数量，这一点非常重要，以免装修完成后发现开关插座安装不合适而二次动工，浪费时间浪费金钱。
一、公牛开关安装方法
1、墙面暗装：86铁方盒嵌入墙内，只有面板高出墙面。
2、墙面明装：明装盒凸出安装在墙面上，开关插座面板安装其上，配合明装线槽用。
3、屏风暗装：只允许在屏风走线槽内布护套线及安装底盒、插座面板。
4、地面暗装：铁方盒嵌入地面，安装金属防水地面插座。
二、公牛开关安装接线图
图1、一开关五孔插座，其中开关为单控开关
图2、一开双控开关及一开双控五孔开关插座
图3、三开单控开关
图4、三开双控开关
图5、两用型开关插座
三、公牛开关安装注意事项
装配公牛开关时，暗装开关要求距地面1.2米-1.4米，距门框水平距离150毫米-200毫米。
开关的位置与灯位要相对应，同一室内的开关高度应一致。
卫生间应选用防水型开关，确保人身安全。
插座安装时，明装插座距地面应不低于1.8米;暗装插座距地面不低于0.3米，为防止儿童触电、用手指触摸或金属物插捅电源的孔眼，一定要选用带有保险挡片的安全公牛插座。
电热水器专用16A漏电保护插座插头安装接线图例
漏电保护插座1. 外型结构图：2. 安装方法：A、将两只安装螺钉穿入安装板的两只孔内且与埋入墙体内的安装盒两只纹孔拧紧；B、将面板与安装板配合，面板四只卡钩与安装板扣孔配合紧密；C、拆卸面板时需用“一”字形螺丝刀插入面板二侧扁槽内旋转翘开即可。
D、使用标准86型接线盒，接线盒深度需在50毫米以上，明盒安装时需特别注意此深度要求（因为一般的明盒都只有30~40毫米深）。
安装时请严格按照说明书要求，由专业电工安装。
3. 接线方法：（关于电源端、输出端、接地端的接线方法）A、电源端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
B、输出端：选用电线：φ1.38（铜）单线专用。
（注：此产品在与普通插座相连接时才具备此输出端接线，此接线方法视情况而采用，如辅助接线图所示。
一般不需接线）C、接地端：通用电线的选用：φ1.38、φ1.78（铜）单线专用。
如下图所示4. 辅助接线：在此产品输出端可续接若干个普通插座或开关，同样具有本产品所具有的性能。
此接线方法视情况而采用。
如下图所示。
5. 检测：每月至少检测一次为安全可靠运行，安装完毕后需进行检测，以后每月至少检测一次。
检测方法：A、检查产品接线无误后，开启总电源；B、按下蓝色RESET复位按钮，绿色指示灯亮，触头闭合，输出端带电；C、按下黄色TEST测试按钮，红色指示灯亮，触头断开，输出端断电；D、每隔3~5秒，重复B、C步骤至少3~5次，鉴定插座完好；E、每月至少检测一次；F、用户请勿自行拆解。
6. 注意事项：A、不能将湿毛巾或湿布擦拭产品表面，应使用充分拧干的软布或毛巾擦拭产品的污垢；B、不能用化学清洁剂涂上产品表面，否则将会损伤产品表面质量。
C、以上为简要安装说明，详细说明请参见说明书。
产品必须由合格的专业电工安装。
•QS-1-10L-16-CA•规格: 3P•额定电流: 16A。
