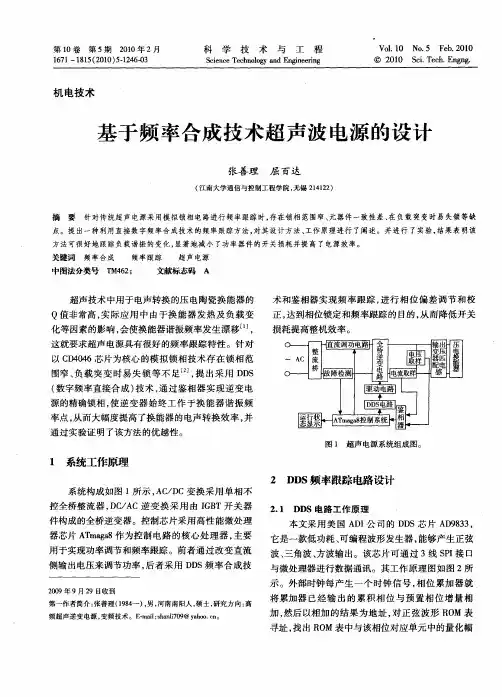

基于频率合成技术超声波电源的设计
科
学
技
术
与
工
程
Ｖｏ． ０ Ｎｏ ５ Ｆｅ ． ０ ０ Ｉ１ ． ｂ２ １
＠ ２ １ Ｓ ｉＴｅ ｈ Ｅｎ ｎ ． ００ ｃ． ｃ ． ｇ ｇ
Ｓ ｉｎ ｅＴ ｃ ｎ ｌ ｇ ｎ ｎ ｉ ｅ ｒ ｇ ｃ ｅ ｃ ｅ ｈ ｏ ｏ ｙ ａ ｄ Ｅ ｇｎ ｅ ｉ ｎ
Ａ ９３ Ｄ ８ ３输 出频 率
＝
×
二
值 即可 改 变合 成 频 率 值 ， 取 值 范 围 为 Ｉ 其
２ 船 一１
， 。
＜
表 示 由有 源 晶振 产 生 的 时钟 频 率 。 当
时钟 采用 １ ｚ时 ， Ｎ ｑｉ 采样 定 理可 知 ， 最 ６ＭＨ 由 ｙｕｓ ｔ 其
波、 三角 波 、 波输 出。该 芯 片可通 过 ３线 Ｓ Ｉ 口 方 Ｐ接
与微 处理 器进行 数据通 讯 。其 工作 原理 图如 图 ２所
示 。外部 时钟每 产 生 一个 时 钟 信 号 ， 位 累加 器 就 相 将 累加器 已经 输 出 的 累 积 相 位 与 预 置 相位 增 量 相 加 ， 后 以相 加 的 结果 为 地址 ， 正 弦 波形 Ｒ Ｍ 表 然 对 Ｏ
术 和鉴相器 实现 频 率 跟踪 ， 行 相 位 偏差 调 节 和校 进 正， 达到相 位锁定 和频率跟 踪 的 目的 ， 而降低 开关 从 损 耗提 高整机 效率 。
源 的精确锁相 ， 逆 变器 始 终 工作 于 换 能器 谐 振 频 使 率点 ， 而大 幅度提高 了换能 器 的电声 转换 效率 ， 从 并
超声波发生器电源控制电路
超声波发生器电源控制电路信息发布时间：(2008年8月7日22:02:40 ) 发布者IP地址:信息详细内容:第60324篇:基于PWM大功率超声波电源的设计发布时间:2006年12月30日点击次数:120 来源:电子设计应用作者:内蒙古科技大学机械工程学院苏凤岐汪建新孙建平摘要：本文详细介绍了为驱动磁滞伸缩换能器而设计的一种频率、功率可调式大功率超声波电源,该电源采用由IGBT构成的全桥式逆变主电路,实现了逆变降压和输出电压调控。
控制电路以脉宽调制电路为核心,通过给定信号和反馈信号电压的比较,获得宽度可变的脉冲信号,调节电源的输出电压,并实现对电源的闭环控制。
关键词：IGBT;波形发生器;超声换能器;脉宽调制引言近年来,随着全控制型电子器件和PWM技术的迅速发展,功率超声的应用及其驱动电源的开发已成为热点研究领域之一。
本文介绍的高频换能器驱动电源,采用全桥移相式串联电路拓扑,以单片脉宽调制电路为核心、IGBT功率管为功率开关器件,实现了大功率输出。
它具有效率高、性能稳定、体积小、质量轻和调节方便等优点。
超声波电源的设计超声波电源的组成及原理框图逆变式超声波电源主要由主电路和控制电路两部分组成,其基本原理框图如图1所示。
图1超声波发生器原理框图主电路是将电能从电网传递给负载的电路,其主要作用是减小变压器体积和改善电源的动态品质。
控制电路则主要为逆变主电路提供开关脉冲信号,驱动逆变主电路工作,并借助反馈电路和给定电路来实现对逆变器的闭环控制。
逆变主电路逆变主电路包括输入整流滤波、逆变器和输出滤波三个主要部分,而逆变器则是其核心部件。
逆变器本设计采用的逆变电路为全桥式逆变电路,其优点是：适用于大功率输出,主变压器只需一个原边绕组,通过正、反向的电压得到正、反向的磁通。
因此,变压器铁芯和绕组得到最佳利用,使效率得到提高。
另外,功率开关管在正常运行情况下,最大的反向电压不会超过电源电压,4个能量恢复二极管能消除一部分由漏感产生的瞬时电压,无须设置能量恢复绕组,反激能量便得到恢复利用。
一种基于DDS技术的电磁超声激励电源.

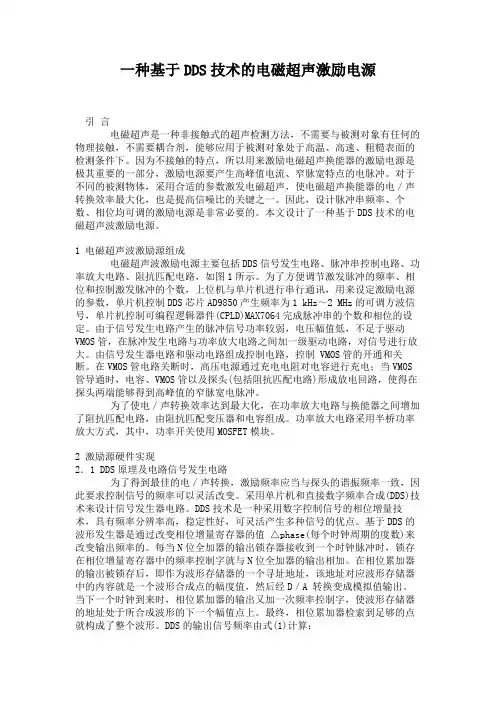

一种基于DDS技术的电磁超声激励电源引言电磁超声是一种非接触式的超声检测方法，不需要与被测对象有任何的物理接触，不需要耦合剂，能够应用于被测对象处于高温、高速、粗糙表面的检测条件下。
因为不接触的特点，所以用来激励电磁超声换能器的激励电源是极其重要的一部分，激励电源要产生高峰值电流、窄脉宽特点的电脉冲。
对于不同的被测物体，采用合适的参数激发电磁超声，使电磁超声换能器的电／声转换效率最大化，也是提高信噪比的关键之一。
因此，设计脉冲串频率、个数、相位均可调的激励电源是非常必要的。
本文设计了一种基于DDS技术的电磁超声波激励电源。
1 电磁超声波激励源组成电磁超声波激励电源主要包括DDS信号发生电路、脉冲串控制电路、功率放大电路、阻抗匹配电路，如图1所示。
为了方便调节激发脉冲的频率、相位和控制激发脉冲的个数，上位机与单片机进行串行通讯，用来设定激励电源的参数，单片机控制DDS芯片AD9850产生频率为1 kHz～2 MHz的可调方波信号，单片机控制可编程逻辑器件(CPLD)MAX7064完成脉冲串的个数和相位的设定。
由于信号发生电路产生的脉冲信号功率较弱，电压幅值低，不足于驱动VMOS管，在脉冲发生电路与功率放大电路之间加一级驱动电路，对信号进行放大。
由信号发生器电路和驱动电路组成控制电路，控制 VMOS管的开通和关断。
在VMOS管电路关断时，高压电源通过充电电阻对电容进行充电；当VMOS 管导通时，电容、VMOS管以及探头(包括阻抗匹配电路)形成放电回路，使得在探头两端能够得到高峰值的窄脉宽电脉冲。
为了使电／声转换效率达到最大化，在功率放大电路与换能器之间增加了阻抗匹配电路，由阻抗匹配变压器和电容组成。
功率放大电路采用半桥功率放大方式，其中，功率开关使用MOSFET模块。
2 激励源硬件实现2．1 DDS原理及电路信号发生电路为了得到最佳的电／声转换，激励频率应当与探头的谐振频率一致，因此要求控制信号的频率可以灵活改变。
