10kV配电变压器缺相运行分析

新型10kV配电线路缺相故障定位方法

新型10kV配电线路缺相故障定位方法针对10kV配电线路常见的缺相故障，文章提出一种新型的缺相故障定位方法。

该方法结合C型行波故障定位法和小波包分解方法可以迅速准确地完成线路缺相故障的定位。

该方法的步骤是：首先采用C型行波方法进行故障距离的测量；然后应用小波包方法对信号进行多频带分解，以便分离噪声对特征波的影响；最后比较故障前后特征波的差异确定故障区段。

文章利用PSCAD/EMTDC 软件来模拟实际线路的缺相故障情况，仿真的结果验证了该方法对缺相故障定位的有效性。

标签：10kV配电线路；缺相故障；故障定位；C型行波法；小波包1 背景及意义10kV配电线路具有线路长、分支多、覆盖面广的特点，运行环境复杂多变，其中，10kV配电线路的缺相运行是经常发生的一类故障，当线路发生缺相事故后，需及时对故障进行定位，以便迅速清除故障恢复电路正常供电。

主要有区阻抗法、行波法和智能法实现故障定位[1]。

针对10kV线路缺相故障，提出一种新型定位方法。

仿真结果表明该方法可实现对缺相故障快速准确地定位。

2 C型行波法及小波包分析法由于10kV配电线路分支多，暂态信号在分支点之间来回折反射会造成信号的衰减和畸变。

当配电线路的分支较多的时候，故障点产生暂态信号返回监测点时已经十分微弱，难于被识别。

C型行波法不利用故障发生时产生的行波信号，而是在线路故障后，在线路始端注入一个行波信号，行波在线路中传输遇到波阻抗不连续点就会发生反射和折射。

在检测点接收并识别来自故障点的特征波，根据注入信号时刻和特征波返回时刻的时间差和波速来确定故障距离。

如图1所示，A点发生缺相故障，在0时刻由检测点M向线路注入一个行波信号，行波信号到达斷点A后发生反射，在T时刻返回到检测点M。

设检测点M到断点A的距离为S，v是波速，则故障距离计算公式为：配电线路处在露天的工作环境，难免受到各种噪声的干扰，直接对线路返回的行波信号进行分析存在行波特征被噪声掩盖的可能，增加对特征波识别的难度。

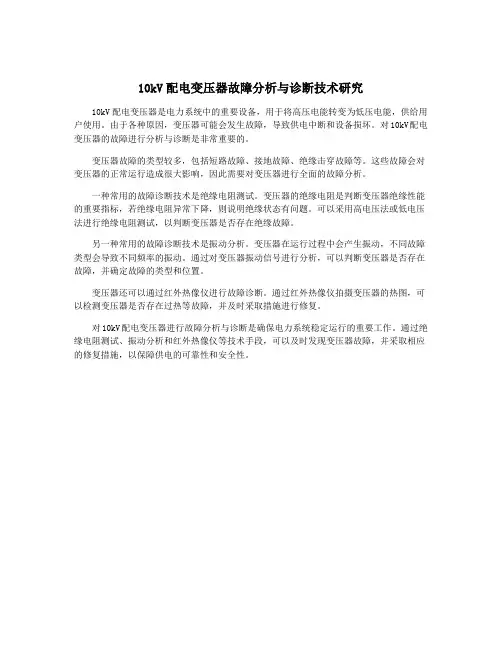

10kV配电变压器故障分析与诊断技术研究

10kV配电变压器故障分析与诊断技术研究
10kV配电变压器是电力系统中的重要设备，用于将高压电能转变为低压电能，供给用户使用。

由于各种原因，变压器可能会发生故障，导致供电中断和设备损坏。

对10kV配电变压器的故障进行分析与诊断是非常重要的。

变压器故障的类型较多，包括短路故障、接地故障、绝缘击穿故障等。

这些故障会对变压器的正常运行造成很大影响，因此需要对变压器进行全面的故障分析。

一种常用的故障诊断技术是绝缘电阻测试。

变压器的绝缘电阻是判断变压器绝缘性能的重要指标，若绝缘电阻异常下降，则说明绝缘状态有问题。

可以采用高电压法或低电压法进行绝缘电阻测试，以判断变压器是否存在绝缘故障。

另一种常用的故障诊断技术是振动分析。

变压器在运行过程中会产生振动，不同故障类型会导致不同频率的振动。

通过对变压器振动信号进行分析，可以判断变压器是否存在故障，并确定故障的类型和位置。

变压器还可以通过红外热像仪进行故障诊断。

通过红外热像仪拍摄变压器的热图，可以检测变压器是否存在过热等故障，并及时采取措施进行修复。

对10kV配电变压器进行故障分析与诊断是确保电力系统稳定运行的重要工作。

通过绝缘电阻测试、振动分析和红外热像仪等技术手段，可以及时发现变压器故障，并采取相应的修复措施，以保障供电的可靠性和安全性。

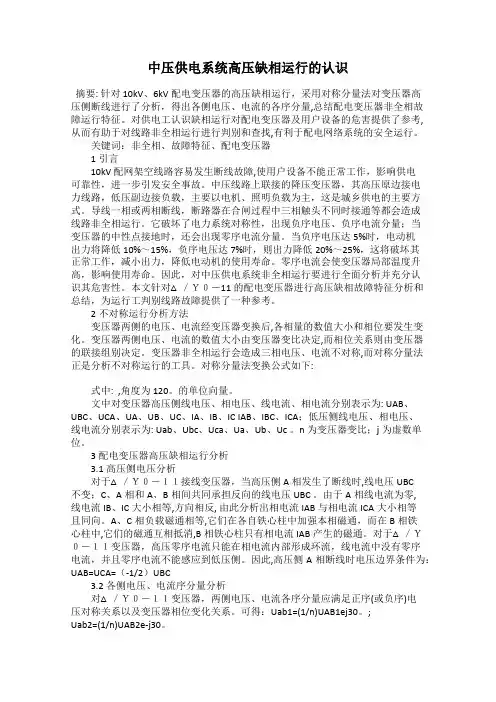

中压供电系统高压缺相运行的认识

中压供电系统高压缺相运行的认识摘要: 针对10kV、6kV配电变压器的高压缺相运行，采用对称分量法对变压器高压侧断线进行了分析，得出各侧电压、电流的各序分量,总结配电变压器非全相故障运行特征。

对供电工认识缺相运行对配电变压器及用户设备的危害提供了参考,从而有助于对线路非全相运行进行判别和查找,有利于配电网络系统的安全运行。

关键词：非全相、故障特征、配电变压器1引言10kV 配网架空线路容易发生断线故障,使用户设备不能正常工作，影响供电可靠性，进一步引发安全事故。

中压线路上联接的降压变压器，其高压原边接电力线路，低压副边接负载，主要以电机、照明负载为主，这是城乡供电的主要方式。

导线一相或两相断线，断路器在合闸过程中三相触头不同时接通等都会造成线路非全相运行。

它破坏了电力系统对称性，出现负序电压、负序电流分量；当变压器的中性点接地时，还会出现零序电流分量。

当负序电压达5%时，电动机出力将降低10%～15%，负序电压达7%时，则出力降低20%～25%，这将破坏其正常工作，减小出力，降低电动机的使用寿命。

零序电流会使变压器局部温度升高，影响使用寿命。

因此，对中压供电系统非全相运行要进行全面分析并充分认识其危害性。

本文针对△／Ｙ０－11的配电变压器进行高压缺相故障特征分析和总结，为运行工判别线路故障提供了一种参考。

2不对称运行分析方法变压器两侧的电压、电流经变压器变换后,各相量的数值大小和相位要发生变化。

变压器两侧电压、电流的数值大小由变压器变比决定,而相位关系则由变压器的联接组别决定。

变压器非全相运行会造成三相电压、电流不对称,而对称分量法正是分析不对称运行的工具。

对称分量法变换公式如下:式中: ,角度为120。

的单位向量。

文中对变压器高压侧线电压、相电压、线电流、相电流分别表示为: UAB、UBC、UCA、UA、UB、UC、IA、IB、IC IAB、IBC、ICA；低压侧线电压、相电压、线电流分别表示为: Uab、Ubc、Uca、Ua、Ub、Uc 。

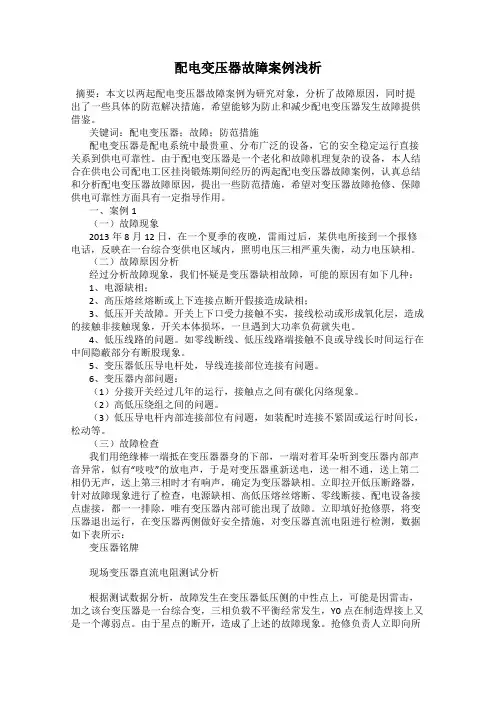

配电变压器故障案例浅析

配电变压器故障案例浅析摘要：本文以两起配电变压器故障案例为研究对象，分析了故障原因，同时提出了一些具体的防范解决措施，希望能够为防止和减少配电变压器发生故障提供借鉴。

关键词：配电变压器；故障；防范措施配电变压器是配电系统中最贵重、分布广泛的设备，它的安全稳定运行直接关系到供电可靠性。

由于配电变压器是一个老化和故障机理复杂的设备，本人结合在供电公司配电工区挂岗锻炼期间经历的两起配电变压器故障案例，认真总结和分析配电变压器故障原因，提出一些防范措施，希望对变压器故障抢修、保障供电可靠性方面具有一定指导作用。

一、案例1（一）故障现象2013年8月12日，在一个夏季的夜晚，雷雨过后，某供电所接到一个报修电话，反映在一台综合变供电区域内，照明电压三相严重失衡，动力电压缺相。

（二）故障原因分析经过分析故障现象，我们怀疑是变压器缺相故障，可能的原因有如下几种：1、电源缺相；2、高压熔丝熔断或上下连接点断开假接造成缺相；3、低压开关故障。

开关上下口受力接触不实，接线松动或形成氧化层，造成的接触非接触现象，开关本体损坏，一旦遇到大功率负荷就失电。

4、低压线路的问题。

如零线断线、低压线路端接触不良或导线长时间运行在中间隐蔽部分有断股现象。

5、变压器低压导电杆处，导线连接部位连接有问题。

6、变压器内部问题：（1）分接开关经过几年的运行，接触点之间有碳化闪络现象。

（2）高低压绕组之间的问题。

（3）低压导电杆内部连接部位有问题，如装配时连接不紧固或运行时间长，松动等。

（三）故障检查我们用绝缘棒一端抵在变压器器身的下部，一端对着耳朵听到变压器内部声音异常，似有“吱吱”的放电声，于是对变压器重新送电，送一相不通，送上第二相仍无声，送上第三相时才有响声，确定为变压器缺相。

立即拉开低压断路器，针对故障现象进行了检查，电源缺相、高低压熔丝熔断、零线断接、配电设备接点虚接，都一一排除，唯有变压器内部可能出现了故障。

立即填好抢修票，将变压器退出运行，在变压器两侧做好安全措施，对变压器直流电阻进行检测，数据如下表所示：变压器铭牌现场变压器直流电阻测试分析根据测试数据分析，故障发生在变压器低压侧的中性点上，可能是因雷击，加之该台变压器是一台综合变，三相负载不平衡经常发生，Y0点在制造焊接上又是一个薄弱点。

10kV变压器缺相运行分析

１０ｋＶｐｏｗｅｒｄｉｓｔｒｉｂｕｔｉｏｎｓｙｓｔｅｍ．
Ｋｅｙｗｏｒｄｓ：１０ｋＶｔｒａｎｓｆｏｍｅｒｒ；ｓｉｎｇｌｅｐｈａｓｅｍｉｓｓｉｎｇｐｈａｓｅ；Ｄｙｎ１１；ｓｙｍｍｅｔｒｉｃａｌｃｏｍｐｏｎｅｎｔｍｅｔｈｏｄ
ｏｆｔｈｅｐｈａｓｅｒｕｎｎｉｎｇｏｆ１０ｋＶＤｙｎｌ１ｔｒａｎｓｆｏｍｅｒｒ，ａｎｄｐｒｏｖｉｄｅｄａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅｏｐｅｒａｔｏｒｓｔＯｊｕｄｇｅｔｈｅｐｈａｓｅｌｏｓｓｏｆｔｈｅ
Ａｎａｌｙｓｉｓｏｆ１０ｋＶＴｒａｎｓｆｏｒｍｅｒ＇ｓＰｈａｓｅ－ＭｉｓｓｉｎｇＯｐｅｒａｔｉｏｎ
ＬＩＧａｎｇ
（ＨｅｎａｎＥｎｅｒｇｙＣｈｅｍｉｃａｌＧｒｏｕｐＬｕｏｙａｎｇＹｏｎｇｌｏｎｇＥｎｅｒｇｙＣｈｅｍｉｃａｌＣｏ．，Ｌｔｄ．，Ｌｕｏｙａｎ￣４７１１００，Ｃｈｉｎａ）
ｓｙｍｍｅｔｒｉｃａｌｃｏｍｐｏｎｅｎｔｍｅｔｈｏｄｏｆｖｏｔｔａｇｅ，ｔｈｅｈｉｇｈｖｏｌｔａｇｅｓｉｄｅｏｆｔｈｅｔｒａｎｓｆｏｍｅｒｒｌｏｗｖｏｌｔａｇｅｓｉｄｅｗｉｎｄｉｎｇｖｏｌｔａｇｅ，ｈｉｇｈ

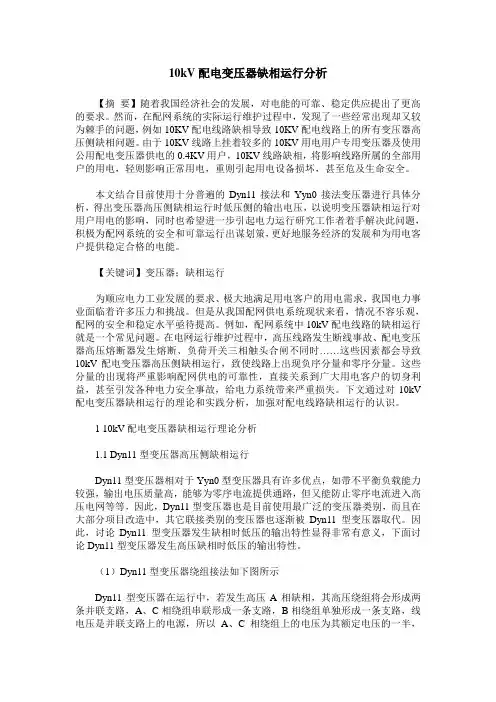

10kV配电变压器缺相运行分析

10kV配电变压器缺相运行分析【摘要】随着我国经济社会的发展，对电能的可靠、稳定供应提出了更高的要求。

然而，在配网系统的实际运行维护过程中，发现了一些经常出现却又较为棘手的问题，例如10KV配电线路缺相导致10KV配电线路上的所有变压器高压侧缺相问题。

由于10KV线路上挂着较多的10KV用电用户专用变压器及使用公用配电变压器供电的0.4KV用户，10KV线路缺相，将影响线路所属的全部用户的用电，轻则影响正常用电，重则引起用电设备损坏，甚至危及生命安全。

本文结合目前使用十分普遍的Dyn11接法和Yyn0接法变压器进行具体分析，得出变压器高压侧缺相运行时低压侧的输出电压，以说明变压器缺相运行对用户用电的影响，同时也希望进一步引起电力运行研究工作者着手解决此问题，积极为配网系统的安全和可靠运行出谋划策，更好地服务经济的发展和为用电客户提供稳定合格的电能。

【关键词】变压器；缺相运行为顺应电力工业发展的要求、极大地满足用电客户的用电需求，我国电力事业面临着许多压力和挑战。

但是从我国配网供电系统现状来看，情况不容乐观，配网的安全和稳定水平亟待提高。

例如，配网系统中10kV配电线路的缺相运行就是一个常见问题。

在电网运行维护过程中，高压线路发生断线事故、配电变压器高压熔断器发生熔断、负荷开关三相触头合闸不同时……这些因素都会导致10kV配电变压器高压侧缺相运行，致使线路上出现负序分量和零序分量。

这些分量的出现将严重影响配网供电的可靠性，直接关系到广大用电客户的切身利益，甚至引发各种电力安全事故，给电力系统带来严重损失。

下文通过对10kV 配电变压器缺相运行的理论和实践分析，加强对配电线路缺相运行的认识。

1 10kV配电变压器缺相运行理论分析1.1 Dyn11型变压器高压侧缺相运行Dyn11型变压器相对于Yyn0型变压器具有许多优点，如带不平衡负载能力较强，输出电压质量高，能够为零序电流提供通路，但又能防止零序电流进入高压电网等等，因此，Dyn11型变压器也是目前使用最广泛的变压器类别，而且在大部分项目改造中，其它联接类别的变压器也逐渐被Dyn11型变压器取代。

10kV配电变压器缺相运行分析

10kV配电变压器缺相运行分析作者：冯惠明来源：《科学与财富》2013年第10期摘要：随着我国经济社会的发展，对电能的可靠、稳定供应提出了更高的要求。

然而，在配网系统的实际运行维护过程中，发现了一些经常出现却又较为棘手的问题，例如10KV配电线路缺相导致10KV配电线路上的所有变压器高压侧缺相问题。

由于10KV线路上挂着较多的10KV用电用户专用变压器及使用公用配电变压器供电的0.4KV用户，10KV线路缺相，将影响线路所属的全部用户的用电，轻则影响正常用电，重则引起用电设备损坏，甚至危及生命安全。

本文结合目前使用十分普遍的Dyn11接法和Yyn0接法变压器进行具体分析，得出变压器高压侧缺相运行时低压侧的输出电压，以说明变压器缺相运行对用户用电的影响，同时也希望进一步引起电力运行研究工作者着手解决此问题，积极为配网系统的安全和可靠运行出谋划策，更好地服务经济的发展和为用电客户提供稳定合格的电能。

关键词：变压器缺相运行为顺应电力工业发展的要求、极大地满足用电客户的用电需求，我国电力事业面临着许多压力和挑战。

但是从我国配网供电系统现状来看，情况不容乐观，配网的安全和稳定水平亟待提高。

例如，配网系统中10kV配电线路的缺相运行就是一个常见问题。

在电网运行维护过程中，高压线路发生断线事故、配电变压器高压熔断器发生熔断、负荷开关三相触头合闸不同时……这些因素都会导致10kV配电变压器高压侧缺相运行，致使线路上出现负序分量和零序分量。

这些分量的出现将严重影响配网供电的可靠性，直接关系到广大用电客户的切身利益，甚至引发各种电力安全事故，给电力系统带来严重损失。

下文通过对10kV配电变压器缺相运行的理论和实践分析，加强对配电线路缺相运行的认识。

一、10kV配电变压器缺相运行理论分析（一）Dyn11型变压器高压侧缺相运行Dyn11型变压器相对于Yyn0型变压器具有许多优点，如带不平衡负载能力较强，输出电压质量高，能够为零序电流提供通路，但又能防止零序电流进入高压电网等等，因此，Dyn11型变压器也是目前使用最广泛的变压器类别，而且在大部分项目改造中，其它联接类别的变压器也逐渐被Dyn11型变压器取代。

浅析高压配电线路缺相供电的线损与实施条件

浅析高压配电线路缺相供电的线损与实施条件作者：卜照忠金英会来源：《活力》2009年第17期[摘要]简要介绍了缺相供电时线路线损产生的变化,是经济还是不经济,在什么情况下实施缺相供电较为经济合理,其条件是怎样确定的。

[关键词]缺相;损耗;经济随着东宁地区黑木耳产业的发展,农村秋冬季节性动力负荷不断增长,东宁供电公司下辖的道河和寒葱河供电区域出现主变过负荷现象,为了保证生活用电而限制动力用电,东宁供电公司决定在以上供电区域的部分10kV线路临时采取“缺相供电”。

其间,“缺相供电”线路中的线损将发生什么变化、是经济还是不经济、在什么情况下实施缺相供电较为经济合理、其条件是怎样确定的?笔者进行了简要分析。

一、缺相供电时的线路损耗为了分析方便,电压、电流、功率因数等参数取每相之值,,即设线路的相電压为UΦ(kV)、相电流IΦ(A)、每相导线电阻为Rd(Ω),每相负荷功率因数为cosΦ,线路输送的总功率为P(kW)。

则线路在三相全相运行时的功率损耗为ΔP3= 3I2ΦRd╳10-3 = 3(P3/3UΦcosΦ)2Rd╳10-3= P23Rd╳10-3/3U2Φcos2Φ(kW)而线路在缺相(两相)运行的功率损耗为ΔP2= 2I2ΦRd╳10-3 = 2(P2/3UΦcosΦ)2Rd╳10-3= P22Rd╳10-3/3U2Φcos2Φ(kW)当P3=P2=P(kW)时,则可得ΔP2/ΔP3 = P22Rd╳10-3/3U2Φcos2Φ/ P23Rd╳10-3/3U2Φcos2Φ = 1.5这就是说,10 kV线路在缺相(两相)运行时的线损是三相运行时的1.5倍,即增加了50%。

二、缺相供电时的变压器损耗线路上挂接的配电变压器的损耗,主要由铜损(负载损耗)和铁损(空载损耗)两部分所组成。

1.变压器的铜损(负载损耗)变压器的铜损随着负荷电流的变化而变化,它与负荷电流的平方值成正比。

设变压器每相绕组的电阻为Rd(Ω),同理可得ΔP2/ΔP3 = P22Rd╳10-3/3U2Φcos2Φ/ P23Rd╳10-3/3U2Φcos2Φ = 1.5这就是说,10 kV线路在缺相(两相)运行时,线路上的配电变压器的铜损是三相运行时的1.5倍,即也增加了50%。
