天津市津南区2020九年级物理上学期期末考试试卷(无答案)
天津市津南区2020九年级物理上学期期末考试试卷本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分共8页。
试卷满分100分。
考试时间60分钟。
答卷前，请你务必先将自己的姓名、考生号、考点校、考场号、座位号填写在“答题卡”上。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。
考试结束后，将试卷和答题卡一并交回。
祝各位考生考试顺利！第Ⅰ卷注意事项：1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。
如需改动，用橡皮擦干净后，再选涂其它答案标号的信息点。
2. 本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。
每小题给出的四个选项中，只有一项最符合题意）1.通常情况下，下列物体中属于导体的是A．铜丝B．玻璃C．橡胶手套D．塑料2.下列事例中，改变物体内能方式与其他三个不同的是A.用力搓手，手会发热B.用炉灶烧水，水温升高C.汽缸内气体被压缩，温度升高D.用锯条锯木头，锯条温度升高3.如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中A ．电流方向由A 到B B ．有电流但方向无法确定C ．电流方向由B 到AD ．始终无电流 4.将一根金属导线均匀拉长后，其电阻 A. 不变 B. 变小 C.变大D.无法判断5.在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流相等，则这两个用电器的连接方式A ．一定是串联B ．一定是并联C ．可能是串联，也可能是并联D ．无法判断6.如图所示，闭合开关后，能正确测出小灯泡L 1两端电压的电路是A BC D7.如图所示，为某同学设计的部分家庭电路示意图，其中电器元件连接不符合安全用电要求的是A.空气开关B.双孔插座C.带开关的灯泡D.三孔插座8.某同学学习磁现象后，画出了以下四幅图，其中正确的是9.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是①线圈中的电流越强，磁性越强；②电磁铁线圈匝数越多，磁性越强；③若将线圈A的铁钉拔出，磁性大大减弱；A.只有①②B.只有②③C.只有①③D.①②③10.甲乙两地相距S，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为I1，乙地检修员后用相同的测量仪接入CD时，电流表的示数为I2。
则短路位置离甲地C 甲乙D二、多项选择题（本大题共3小题，每小题3分，共9分。
每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）11.以下说法符合安全用电要求的是A．更换灯泡时、搬动电器前应断开电源开关B．不弄湿用电器，不损坏绝缘层C．既可以接触低压带电体，也可以靠近高压带电体D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换12.两只小灯泡上分别标有甲“6V 3W”、乙“4V 2W”字样，现在把它们按不同方式接在不同电路中。
下列判断正确的是A．若把它们串联在10V电路中，只有一只灯泡能正常发光B．若把它们串联在10V电路中，两只灯泡恰好都能正常发光C．若把它们并联在6V电路中，两灯泡都能正常发光D．若把它们并联在4V电路中，只有乙灯泡能正常发光13.如图所示的电路中，电源电压恒定；闭合开关S，电流表A、电压表 V1和V 2的示数分别用I、U1和U2表示；当滑动变阻器 R2的滑片P由如图位置向左滑动时，这三个电表示数变化量的大小分别用△I、△U1和△U2表示。
下列判断正确的是第Ⅱ卷注意事项：1．用黑色字迹的签字笔将答案写在“答题卡”上。
2．本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）14. 在装有红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，两瓶口相对，中间用一块玻璃板隔开（如图甲所示）。
抽出玻璃板后，上面瓶内气体颜色逐渐变红，这个现象说明。
如图乙是某四冲程汽油机的冲程。
15.某小灯泡工作时两端的电压是 2.5V，用电流表测得此时的电流是250mA，此灯泡工作时的电阻是Ω，当小灯泡两端的电压减小到0V时，灯泡的电阻是Ω。
16.如图是发电机的示意图，它是根据英国物理学家法拉第发现的现象制成的，它是将机械能转化成能的装置。
17.如图是某电能表及某月月初、月末的两次读数，该家庭此月用电能为度。
若电能表在10min内转了300转，则接在该电能表上的用电器消耗的电能为__________kw•h。
18.一个标有“220V 100W”字样的灯泡，1 度电可供该灯泡正常工作h，若将灯接入110V电路中，它的实际功率为 W。
19.定值电阻R1，R2的U-I关系图象，如图甲所示，则R 1:R2= ；利用图乙所示电路探究“电流与电阻的关系”时，先在a、b两点接入R1完成测量，若保持滑片P位置不变，再换用R2继续实验，闭合开关后，应将滑片P向（选填“左”或“右”）移动。
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20.（6 分）某电热水壶的铭牌信息如表所示，在壶中装满水后连续正常加热5min，水的温度由 20℃升高到 100℃。
已知：C水=4.2×103J/(kg·℃)。
求：（1）水吸收的热量；（2）电热水壶加热时的热效率。
（结果保留两位小数）电热水壶型号SP-356A额定电压220v21．（5 分）小轩同学在“探究电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。
（1）实验中通过观察两个 U 形管中_____________________来比较电流通过导体产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过导体产生的热量与___________的关系。
（3）乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下，通过电阻的___________越大，电阻产生的热量越多。
（4）按照图甲的实验装置进行实验，发现随着通电时间的延长，玻璃管 A 、B 中液面均逐渐上升，这表明在电阻和电流相同时，___________越长，电阻产生的热量越多。
（5）生活中有很多用电器是根据电流的热效应制成的，请举一例：____________________________________________。
额定功率1800W额定频率50HZ 额定容量1.5kg 广州市兆利企业有限公司22.（6分）如图所示，是测量小灯泡电功率的实验装置，小灯泡标有2.5V字样。
（1）用笔画线代替导线，将缺少的一根导线接好。
（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大，接下来应进行的操作是__________，_________ （按操作步骤先后顺序填写字母代号）。
A．更换电池或小灯泡 B．检查电路是否短路C．移动滑动变阻器滑片至最大值位置 D．断开电路开关（3）实验过程中，当电压表示数为_________V 时，小灯泡正常发光，图乙为此时电流表的示数，其值为_________ A；小灯泡的额定功率为_________W。
23.（6分）如图所示，流过阻值为38Ω小灯泡的电流是0.1A。
（1）此时小灯泡两端的电压是多少；（2）灯泡两端再并联一只阻值为20Ω的小灯泡，并联电路的总电流为多大；（3）两只灯泡同时工作10min，电路消耗的电能是多少J。
24.（7分）现有一个阻值为30Ω的定值电阻R。
一个电压约为9V的电源，一个只有量程为0-3V的电压表，一个最大阻值为100Ω的滑动变阻器，开关及导线若干。
请你设计一个实验，比较精确地测出一个约为25Ω的未知电阻Rx 的阻值（电路可重组），要求:（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻RX的数学表达式（用已知量和测量量表示）。
25.（7分）如图是某同学设计的座便器加热电路，R1和R2是两个定值电阻（表示两个电热丝）, R1阻值为1100Ω，单刀双掷开关S2可接1或2，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能，高温档时电路消耗的电功率为88W。
（1）如需使用高温档，开关S1应（选填“闭合”或“断开”），S2接（选填“1”或“2”）；（2）电阻R阻值为多少；2（3）处于低温档时电路消耗的电功率为多少。
天津市津南区2019_2020九年级物理上学期期末考试试卷(无答案)

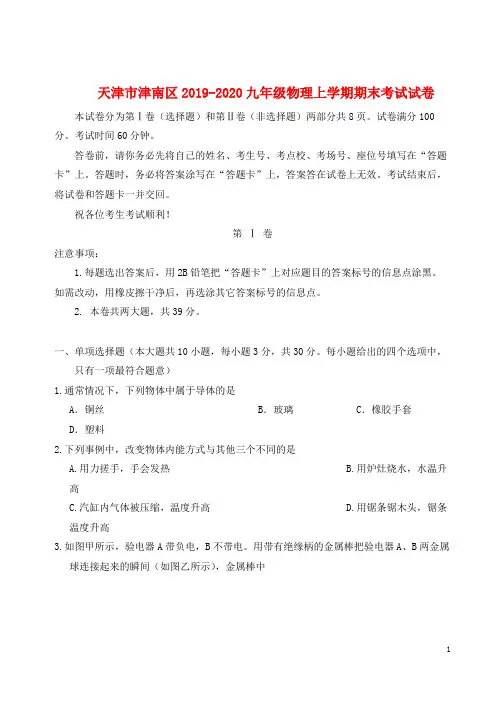

天津市津南区2019-2020九年级物理上学期期末考试试卷本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分共8页。
试卷满分100分。
考试时间60分钟。
答卷前，请你务必先将自己的姓名、考生号、考点校、考场号、座位号填写在“答题卡”上。
答题时，务必将答案涂写在“答题卡”上，答案答在试卷上无效。
考试结束后，将试卷和答题卡一并交回。
祝各位考生考试顺利！第Ⅰ卷注意事项：1.每题选出答案后，用2B铅笔把“答题卡”上对应题目的答案标号的信息点涂黑。
如需改动，用橡皮擦干净后，再选涂其它答案标号的信息点。
2. 本卷共两大题，共39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。
每小题给出的四个选项中，只有一项最符合题意）1.通常情况下，下列物体中属于导体的是A．铜丝B．玻璃C．橡胶手套D．塑料2.下列事例中，改变物体内能方式与其他三个不同的是A.用力搓手，手会发热B.用炉灶烧水，水温升高C.汽缸内气体被压缩，温度升高D.用锯条锯木头，锯条温度升高3.如图甲所示，验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中A．电流方向由A到B B．有电流但方向无法确定C．电流方向由B到A D．始终无电流4.将一根金属导线均匀拉长后，其电阻A. 不变B. 变小C. 变大D.无法判断5.在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流相等，则这两个用电器的连接方式A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．无法判断6.如图所示，闭合开关后，能正确测出小灯泡L1两端电压的电路是A BC D7.如图所示，为某同学设计的部分家庭电路示意图，其中电器元件连接不符合安全用电要求的是A.空气开关B.双孔插座C.带开关的灯泡D.三孔插座8.某同学学习磁现象后，画出了以下四幅图，其中正确的是9.小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是 ①线圈中的电流越强，磁性越强； ② 电磁铁线圈匝数越多，磁性越强； ③ 若将线圈A 的铁钉拔出，磁性大大减弱； A.只有①②B.只有②③C.只有①③D.①②③10.甲乙两地相距S ，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB 时，电流表的示数为I 1，乙地检修员后用相同的测量仪接入CD 时，电流表的示数为I 2。
2020届天津市津南区物理九上期末教学质量检测试题
注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示探究实验装置中，不能完成探究内容的是( )A． B． C． D．2．火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关）．车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提示旅客两间厕所内都有人。
下图为其模拟电路图，符合要求的是A． B．C． D．3．如图显示某汽车起动电动机的电路．当起动器开关闭合时，有细小电流通过器件X，接着有强大电流通过电动机，并将电动机启动．想一想，X可能是哪一种器件？（）A．灵敏电流计 B．发电机 C．连通器 D．电磁继电器4．下列有关厨房中的物理说法正确的是A．厨房内炒菜用的锅，应选用熔点较低的材料制成B．用筷子夹食物时，筷子是一个省力杠杆C．炒菜时主要是通过做功方式增大了菜的内能D．炸食物时，能炸成金黄色是因为油的沸点高5．做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（）A．A B．B C．C D．D6．甲、乙两只普通照明灯泡的铭牌如图所示，说法中正确的是A．两灯均正常发光时，甲灯一定比乙灯暗B．正常发光时乙灯丝电阻大C．正常发光时乙灯消耗的电能多D．两灯并联在220V电路中甲灯更亮7．如图所示实验，在试管口木塞冲出过程中，下列说法正确的是（）A．试管口出现的白雾是水蒸气B．试管口出现白雾说明水蒸气内能增加C．能量转化情况与内燃机压缩冲程相同D．水蒸气对木塞做功，水蒸气的内能减少8．下列做法中容易发生危险的是（）A．使用试电笔时手要接触笔尾金属体B．在高压线下钓鱼C．高大建筑物上安装避雷针D．发现有人触电应先断开电源9．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．（R是防止电源短路的电阻元件）图中符合上述要求的电路图是（）A． B． C． D．10．下列关于温度、内能、热量的说法中正确的是A．同一物体温度升高，它的内能增加B．物体温度越高，它的热量就越多C．要使物体内能增加，一定要吸收热量D．要使物体内能增加，一定要对物体做功11．将“220V 40W”和“220V 25W”的两盏灯串联在220V的家庭照明电路中，两盏灯都比正常发光时暗，这是因为每盏灯的：A．实际功率都小于额定功率B．实际电压都是220VC．额定电流都变小D．额定功率都变小12．下列关于能量转化转移现象的说法中，正确的是（）A．蓄电池充电时，化学能转化为电能B．暖瓶塞跳起时，机械能转化为内能C．用热水袋取暖时，内能发生了转移D．电动机工作时，机械能转化为电能二、填空题13．小宇用如图甲所示电路对一只标有“0.8 A”字样的小灯泡L进行了测试，电源电压恒为9 V，电阻箱R0的阻值可在0～9 999 Ω之间调节，根据所测数据作出了灯丝的I－U图像(如图乙所示)，根据图像可知小灯泡正常发光时的电阻为________Ω；如果将电阻箱R0的阻值调为10 Ω，通电10 s电流通过R0所做的功为________J.14．北京时间2014年2月8日凌晨，第22届冬季奥运会开幕式在俄罗斯索契的菲施特奥林匹克体育场举行。
天津市2020版九年级上学期物理期末考试试卷(I)卷

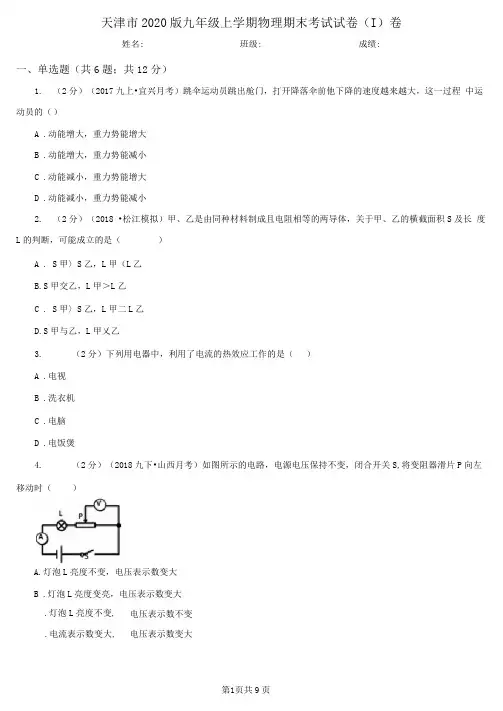

天津市2020版九年级上学期物理期末考试试卷（I）卷姓名: 班级: 成绩:一、单选题（共6题；共12分）1.（2分）（2017九上•宜兴月考）跳伞运动员跳出舱门，打开降落伞前他下降的速度越来越大，这一过程中运动员的（）A .动能增大，重力势能增大B .动能增大，重力势能减小C .动能减小，重力势能增大D .动能减小，重力势能减小2.（2分）（2018 •松江模拟）甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面积S及长度L的判断，可能成立的是（）A . S甲〉S乙，L甲（L乙B.S甲交乙，L甲＞L乙C . S甲〉S乙，L甲二L乙D.S甲与乙，L甲乂乙3.（2分）下列用电器中，利用了电流的热效应工作的是（）A .电视B .洗衣机C .电脑D .电饭煲4.（2分）（2018九下•山西月考）如图所示的电路，电源电压保持不变，闭合开关S,将变阻器滑片P向左移动时（）A.灯泡L亮度不变，电压表示数变大B .灯泡L亮度变亮，电压表示数变大.灯泡L亮度不变, 电压表示数不变.电流表示数变大, 电压表示数变大5.（2分）（2017九上•梓潼期末）如图所示，己知电阻RklOQ、R2=5C,当开关闭合后，下列说法正确的r, K.oA .通过RI与R2的电流之比为2： 1B・RI与R2的总电阻为15。
C . R1与R2两端的电压之比为1： 1D . R1与R2消耗的电功率之比为1： 16.（2分）（2018九上•武邑月考）利用水的比热容较大的特性，可以为人类生产、生活服务，下列各项与此无关的是：（）A .让热水流过散热器给房间取暖B .汽车发动机用水循环进行冷却C .早春晚上向田里港水来防止冻坏秧苗D .夏天常在地而上洒上些水来降温二、填空题（共9题；共25分）7.（7分）（2018八下•大丰月考）两滴水银靠近时，能自动结合成一滴较大的水银，这一事实说明分子之间存在着，物体不能无限地被压缩，说明分子间存在：一匙糖加入水中，能使整杯水变甜，说明;酒精和水混合后，总体积会_________ ，说明分子间有，间接说明了分子间有c煮茶叶蛋时，蛋壳很快染上茶色，把蛋放在冷的茶水中却不会那么快染上茶色，这一现象可以说明分子运动的快慢与有关.8.（2分）（2018 -白银）如图所示是四冲程汽油机工作过程的一个冲程，该冲程是将能转化为_______ 能，9.（3分）（2018九上•兴化期末）如图甲所示，是某同学“探究电阻R0的功率P0、电源总功率PU随电流I变化的关系”的电路图，根据实验数据在同一坐标系中作出a、b两条图线如图乙.根据图像可知，电源电压为V, R0=C,滑动变阻器的最大阻值为 Q.甲乙10.（2分）（2011 •锦州）酒精检测仪在治理酒后驾驶的举措中发挥了重要作用.如下图所示：甲是酒精检测仪，乙是检测仪的简化电路图，电源电压保持不变，R0为定值电阻，R为气敏电阻，丙是气敏电阻的阻值随酒精气体含量变化的图象.司机只出的气体中酒精含量越高，气敏电阻的阻值越 ________________________ ,电路中的电流表示越数甲乙丙11.（2分）冬天，置于太阳光下的棉被晒得暖乎乎的，这是通过______ 方式改变了棉被的内能：反复弯折铁丝，铁丝变得烫手，这是通过_________ 方式改变了铁丝的内能。
天津市津南区2020年(春秋版)九年级上学期物理期末考试试卷A卷
天津市津南区2020年（春秋版）九年级上学期物理期末考试试卷A卷姓名:________ 班级:________ 成绩:________一、单选题 (共13题；共26分)1. （2分）(2020·长春模拟) 下列物体通常情况下属于导体的是（）A . 铅笔芯B . 塑料三角板C . 玻璃杯D . 橡皮2. （2分） (2019八下·通州期末) 下列对“粒子和宇宙”的认识中，正确的是（）A . 水与酒精混合后总体积变小，说明分子间有空隙B . 宇宙是一个有层次的天体结构系统，恒星是绝对不动的C . 根据银河系的直径大约为8万光年，可知光年是时间单位D . 用碳笔在纸板上画出的连续的线，放大后不连续，说明分子间有空隙3. （2分）热机在工作过程时，能量的转化过程是（）A . 内能→化学能→机械能B . 化学能→内能→机械能C . 化学能→机械能→内能D . 化学能→机械能→化学能4. （2分）如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（）A . R两端的电压为6VB . 通过电动机的电流为6AC . 电阻R消耗的电功率为144WD . 电动机消耗的电功率为6W5. （2分） (2018九上·邹城期中) 如图所示是汽油机工作时，做功冲程示意图，下列说法正确的是（）A . 该冲程中活塞往复运动两次B . 该冲程是机械能转化为内能C . 该冲程是内能化转为机械能D . 随着汽油的燃烧，汽油的热值会减小。
6. （2分）下列说法中正确的是（）A . 弹簧能够被压缩，说明分子间有间隙B . 衣箱里的樟脑球逐渐变小，表明分子在运动C . 吸盘能牢牢吸在玻璃上，说明分子间存在引力D . 在空调房里吸烟，看到烟雾弥漫，说明分子在不停地运动7. （2分） (2019九上·深圳月考) 某同学在连接电路时将滑动变阻器连接成图所示的状态，则当滑片P向右移动时，连入电路的电阻将（）A . 变大B . 变小C . 不变D . 都有可能8. （2分） (2020九上·射阳开学考) 如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路中的故障是（）A . 电源正极与a之间断路B . a、L1、b之间断路C . b、L2、c之间断路D . c与电源负极之间断路9. （2分） (2018九上·滨州月考) 某规格热敏电阻的阻值随环境温度的变化如图所示，小阳兴趣小组要设计一个火情监视装置，要求闭合开关S后，有火情发生温度升高时，电表示数增大，下列几幅图中符合设计要求的电路图是（）A .B .C .D .10. （2分）揭示电流与电压关系的科学家是（）A . 瓦特B . 伏特C . 安培D . 欧姆11. （2分）关于电流、电压和电阻，下列说法正确的是（）A . 只要将导体连入电路，电路中就有电流B . 有电流通过的小灯泡，其两端不一定有电压C . 导体两端电压越大，通过该导体的电流就越大D . 导体中通过的电流越大，它的电阻越小12. （2分） (2018九上·青浦期末) 在如图所示的电路中，电源电压保持不变。
天津市津南区九年级上学期物理期末考试试卷
天津市津南区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共18分)1. （2分） (2018九上·吉州期末) 根据生活经验，你认为下列数据符合实际情况的是（）A . 电子手表用氧化银电池电压为1.5VB . 手电筒的电功率约为150WC . 家用空调的电流约为1.5AD . 家用白炽灯的电阻约为150Ω2. （2分） (2017九上·武汉期中) 下列关于导体和绝缘体的说法中错误的是（）A . 容易导电的物体叫导体，不容易导电的物体叫绝缘体B . 金属能导电的原因是因为金属里面有自由的电子C . 绝缘体也能带电D . 绝缘体不能导电的原因是因为绝缘体内没有电子3. （2分）(2017·剑阁模拟) 下列关于热学知识的说法，正确的是（）A . 做功冲程使汽车获得动力B . 烧开水是通过做功的方式增加水的内能C . 汽油机的效率可以达到100%D . 端午粽子飘香，说明分子间存在引力4. （2分） (2015九下·高要期中) 下列关于安全用电知识叙述中，符合安全要求的是（）A . 家中安装照明电路时，开关接在零线上B . 用电器失火时，先用水灭火，再切断电源C . 家庭电路中电流过大的原因，一定是电路中某处发生短路D . 在山区遇雷雨时，不可以靠在岩壁或大树下避雨5. （2分）(2016·抚顺模拟) 对如图所示电路，下列分析正确的是（）A . S1、S2闭合，S3断开时，R1与R2并联B . S1、S2闭合，S3断开时，电流表测通过R1的电流C . S2、S3闭合，S1断开时，电路中只有R2工作D . 只闭合S2时，电压表测R1两端的电压6. （2分） (2020九上·道外期末) 关于电流、电压和电阻，下列说法中正确的是（）A . 电路两端有电压，电路中一定有电流B . 导体中的电流为零时，导体的电阻也为零C . 电压是电路中形成电流的原因D . 电流的方向与负电荷定向移动的方向相同7. （3分）(2016·沈河模拟) 《舌尖上的中国》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，小明想到刚吃完的铁锅炖鱼也是非常有名的小吃，下列有关这种小吃的说法正确的是（）A . 炖鱼的过程是通过热传递的方式来增加内能的B . 能闻到炖鱼的香味是香味分子的扩散现象C . 炖鱼的锅加热后才能闻到香味是因为只有温度升高时，分子才运动D . 一掀起锅盖，就能看到大量的“白气”，这是汽化现象8. （3分）(2016·丹东模拟) 在如图所示电路中，电源电压保持不变，Rl为定值电阻，R2为滑动变阻器．开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中：（）A . 电压表的示数不变，电路消耗的总功率变小B . 电压表的示数变大，电路消耗的总功率变大C . 电流表的示数变大，V的示数与A的示数之比不变D . 电流表的示数变大，V的示数与A的示数之比变小二、填空题 (共4题；共13分)9. （5分）(2019·乐陵模拟) 我国家庭电路中，电灯正常工作的电压为________伏，电灯与电灯之间是________连接的（选填“串联”或“并联”）。
2022-2023学年天津市津南区九年级(上)期末物理试卷(含解析)
2022-2023学年天津市津南区九年级（上）期末物理试卷一、选择题1.下列物体属于绝缘体的是( )A. 大地B. 人体C. 铝块D. 塑料2.花香四溢，能闻到花的香味是因为( )A. 分子很小B. 分子在不停地运动C. 分子间有空隙D. 分子间存在相互作用力3.下列生活实例中，通过做功改变物体内能的是( )A. 入冬用暖气供热，使房屋暖和B. 用天然气烧水，使水沸腾C. 海鲜放在冰上，为海鲜降温D. 两手相互摩擦，手的温度升高4.用毛皮摩擦过的橡胶棒接触验电器的金属球如图所示，发现验电器的两片金属箔张开，下列说法中正确的是( )A. 毛皮摩擦过的橡胶棒带正电荷B. 毛皮和橡胶棒摩擦后都带负电荷C. 毛皮和橡胶棒摩擦的过程中创造了电荷D. 验电器的两片金属箔张开是因为同种电荷相互排斥5.如图，开关闭合后，能用电压表正确测量出灯泡L1两端电压的是( )A. B. C. D.6.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是( )A. B.C. D.7.如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。
下列说法中正确的是( )A. 灯L1和灯L2并联B. 灯L1和灯L2两端的电压一定相等C. 通过灯L1的电流与通过灯L2的电流一定相等D. 通过灯L1的电流一定比通过灯L2的电流大8.小刚家的电路简化后如图所示，由该电路可知错误的( )A. 开关要串接在火线与灯泡L之间的B. 电能表是用来直接测量用电器总功率的C. 电路中的电视机和电冰箱正常工作时是并联的D. 空气开关自动切断电路，一定是因为电路中电流过大9.新能源汽车的核心部件是电动机，如图中能说明电动机工作原理的是( )A. B.C. D.10.在图的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L l不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断( )A. 灯L1断路B. 灯L2断路C. 灯11短路D. 灯L2短路11.“珍爱生命，安全用电”。
天津市九年级(上)期末物理卷(解析版)(初三)期末考试.doc
天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。
★试卷3套精选★天津市2020届九年级上学期物理期末学业水平测试试题
初三上学期期末物理试卷一、选择题1．关于物体的内能，下列说法中正确的是A．物体运动得越快，物体的内能越大B．吸热越多的物体内能越大C．50℃的水比40℃的水内能大D．发光的灯丝比没有通电的灯丝内能大【答案】D【详解】A．内能与物体的速度无关，故错误；B．内能与物体的质量有关，吸热多的物体质量不一定多，故错误；C．内能不仅温度有关，还与质量有关，温度高物体不一定质量也多，故错误；D．发光的灯丝比没有通电的灯丝的温度高，故正确。
故选D。
2．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是A．电压表的示数为2VB．滑动变阻器两端电压为4VC．电流表的示数为0.2AD．电路的总电阻为20Ω【答案】D【详解】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压，电流表测量电路中的电流．A、由图甲所示电路可知，当滑片在b端时，电路为R1的简单电路，电压表测电源两端电压，由图乙所示图象可知，电源电压U＝6V；当滑片位于a端时，R1与R2的最大阻值串联，此时电压表的示数最小，由图乙所示图象可知，变阻器的最大阻值R2＝20Ω，电压表的示数最小为U1最小＝2V，所以此时电压表的示数为U1＝2V，故正确；B、因串联电路中总电压等于各分电压之和，所以此时滑动变阻器两端的电压：21624U U U V V V=-=-=，故正确；C、则电路中电流为：224V=0.2A 20ΩUIR==，故正确；D 、根据U I R =可得总电阻：6V =30Ω0.2A U R I ==，故错误． 故选D. 3．如图所示，利用动滑轮将重力为100N 的物体在5s 内匀速竖直提升，拉力F 为60N ，绳子自由端移动的距离为2m ，不计绳重及摩擦，下列说法正确的是( )A ．物体移动的速度为0.4m/sB ．所做的有用功为200JC ．动滑轮的机械效率为60%D ．拉力F 的功率为24W【答案】D【详解】动滑轮上绳子的有效股数n=2，由s nh =可得，物体上升的高度：2m 1m 2s h n ===，则物体移动的速度：1m 0.2m /s 5sh v t ===，故A 错误；所做的有用功：W Gh =有=100N×1m=100J ，故B 错误；拉力做的总功：W Fs =总=60N×2m=120J ，动滑轮的机械效率：100J 100%100%83.3%120JW W η=⨯=⨯≈有总，故C 错误；拉力F 的功率：120J 24W 5sW P t ===总，故D 正确． 4．科学研究中常常发现某一问题的两个相关的量（x ，y ）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是A ．物体温度升高时，吸收的热量与温度的关系B ．恒力对物体所做功与物体在力的方向上所通过距离的关系C ．某种燃料完全燃烧所放出的热量与燃料质量的关系D ．导体中的电流与导体两端电压的关系【答案】A【详解】由图象知道，两个相关的量（x ，y ）之间是正比关系．由Q=cm △t 知道，对于同种物质，在比热容相同，质量相同时，吸收热量Q 才与温度的升高值成正比，故A 不符合图像；由W=Fs 知道，力对物体所做功与物体在力的方向上所通过距离成正比，故B 符合图像；同种燃料热值相同，由Q=mq 知道，放出的热量与质量成正比，故C 符合图像；同一导体电阻一定，通过的电流与导体两端电压成正比，故D 符合图像；故选A 。
{3套试卷汇总}2020年天津市九年级上学期物理期末统考试题
初三上学期期末物理试卷一、选择题1．在图所示的电路中，电源电压不变。
闭合电键S，滑动变阻器的滑片P向左移动时，下列判断正确的是A．电压表V与电流表A示数的比值不变.B．电流表A1与A2示数的和不变C．电压表V与电流表A1示数的乘积不变D．电流表A与A1示数的差不变【答案】D【详解】由电路图可知，R1和R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
A．电压表V与电流表A示数的比值即为电路总电阻，滑动变阻器的滑片P向左移动时R1电阻增大，则电路总电阻发生变化，因此电压表V与电流表A示数的比值发生变化，故A错误；B．由并联电路各支路互不影响可知电流表A2示数不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，则电流表A1与A2示数的和变小，故B错误；C．电压表为电源电压不变，滑动变阻器的滑片P向左移动时R1电阻增大，则R1支路电流减小，故电压表V与电流表A1示数的乘积变小，故C错误；D．由并联分流可知电流表A与A1示数的差即为R2支路的电流，由并联电路各支路互不影响可知R2支路的电流不变，故D正确。
2．下列关于实验仪器的说法中，正确的是（）A．测电笔可以检验家庭电路中是否有电流B．电能表测家庭电路一段时间消耗的电能C．验电器能检验物体所带电荷是正还是负D．电阻箱能直接用来测量未知电阻的阻值【答案】B【详解】A．测电笔是用来辨别火线和零线的装置，故A错误；B．电能表是用来测量电功或（电能）的仪表，故B正确；C．验电器的制作原理是同种电荷相互排斥，验电器能够检验物体是否带电，不能检验物体所带电荷是正还是负，故C错误；D．电阻箱是变阻器的一种不能直接测量未知电阻的阻值，故D错误。
3．如图所示把标有“220V 60W”和“220V 100W”字样的两盏灯串联接入220伏特电路两端，结果两盏灯都变暗了，这是因为（）A．灯泡的电阻变大了B．每盏灯泡的实际功率都小于各自的额定功率C．灯泡的额定电功率变小了D．灯泡的额定电压变小了【答案】B【详解】因为额定电压是指用电器正常工作时的电压，额定功率是指用电器在额定电压下的功率，所以两盏灯串联接入220伏特的电路两端时，灯泡的额定电压和额定功率不变；又串联电路中，总电阻大于任何一个分电阻，所以根据欧姆定律可知，两盏灯串联接入220伏特的电路两端时，电路中的电流小于两灯泡的额定电流，则两灯泡的实际功率均小于额定功率；因为灯泡的亮暗取决于实际功率的大小，所以两盏灯都变暗了。
＜合集试卷3套＞2020年天津市九年级上学期物理期末教学质量检测试题
初三上学期期末物理试卷一、选择题1．如图电路中，开关闭合后，发现灯L1比 L2亮，下列分析正确的是A．通过 L1的电流比 L2的电流大B．L1的电阻比 L2的电阻大C．L1两端电压比 L2两端电压小D．L1的实际功率比 L2的实际功率小【答案】B【解析】A、串联电路电流处处相等，故错误；B、根据公式：2=可得，电流相等，L1亮，L1的实际电功率大，因此L1的电阻大，故正确；P I R=得，电流相等，L1的电阻大，因此L1两端的电压也大，故错误；C、根据U IRD、灯L2比L1亮，说明灯L2的实际功率比L1的大，故错误。
故选B.2．在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银六种物质中，通常情况下属于导体的是（）A．①④⑤B．①⑤⑥C．②③④D．②③⑥【答案】D【详解】在通常情况下，②铜、③盐水、⑥水银是容易导电的物体，是导体；①陶瓷、④塑料、⑤玻璃是不容易导电的物体，是绝缘体．故选D．3．如图是一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（）A．该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达AB．该报警器的红、绿灯不会同时亮C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D．增大右侧电源电压可以增加电磁铁的磁性【答案】D【详解】A．由分析知：当报警器报警时，红灯亮，此时是利用水位必须到达A，且槽中的水应具有导电性，选项正确不符合题意；B．当水位没有到达A时，电磁铁不工作，只有绿灯亮；水位到达A后，电磁铁工作，红灯亮，选项正确不符合题意；C．由B知：当水位没有到达A时，电磁铁所在电路是开路，电磁铁不工作，只有绿灯亮，选项正确不符合题意；D．本装置中有两个电路，控制电路和工作电路，电磁铁在控制电路中，增大右侧电源电压无法改变控制电路中的电流，电磁铁磁性不变，选项不正确符合题意。
故选D。
4．下列有关节约能源和信息传递做法或说法正确的是A．频率越高的电磁波在空气中传播速度越大B．核电站利用核裂变释放的核能发电C．节约能源只要提高节能意识就行，与科技进步无关D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的【答案】B【分析】1）在真空和空气中，电磁波的传播速度等于3×108m/s是一个定值；（2）核能的释放包括核聚变和核裂变，核电站是通过核裂变来获得能量的；（3）知道能量在利用过程中都会有一部分能源未被利用而损失掉，因此能源的利用率都会低于100%，所以应该大力发展科技，提高能源的利用率；（4）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源．【详解】A、电磁波的传播速度等于3×108m/s是一个定值，与频率无关，故A错误；B、核电站都是利用可控的核裂变释放的核能发电的，故B正确；C、加强发展科技，提高能源的利用率，会更多的节约能源，故C错误；D、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源，故D错误．故选B．【点睛】本题主要考查了电磁波的传播速度、核能的利用、节约能源的措施以及对能量守恒定律的理解．5．第一个记述磁偏角这一现象的科学家是( )A．法拉第B．奥斯特C．沈括D．欧姆【答案】C【解析】第一个记述磁偏角的是我国宋代的科学家沈括，故ABD错误，C正确。
