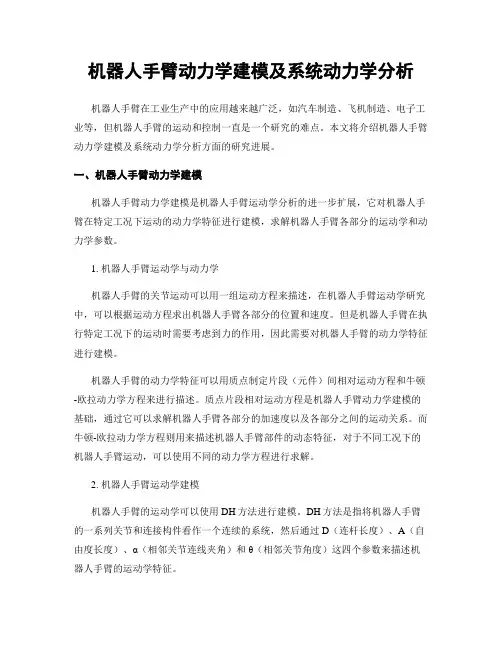

机器人手臂动力学建模及系统动力学分析
机器人手臂动力学建模及系统动力学分析机器人手臂在工业生产中的应用越来越广泛，如汽车制造、飞机制造、电子工业等，但机器人手臂的运动和控制一直是一个研究的难点。
本文将介绍机器人手臂动力学建模及系统动力学分析方面的研究进展。
一、机器人手臂动力学建模机器人手臂动力学建模是机器人手臂运动学分析的进一步扩展，它对机器人手臂在特定工况下运动的动力学特征进行建模，求解机器人手臂各部分的运动学和动力学参数。
1. 机器人手臂运动学与动力学机器人手臂的关节运动可以用一组运动方程来描述，在机器人手臂运动学研究中，可以根据运动方程求出机器人手臂各部分的位置和速度。
但是机器人手臂在执行特定工况下的运动时需要考虑到力的作用，因此需要对机器人手臂的动力学特征进行建模。
机器人手臂的动力学特征可以用质点制定片段（元件）间相对运动方程和牛顿-欧拉动力学方程来进行描述。
质点片段相对运动方程是机器人手臂动力学建模的基础，通过它可以求解机器人手臂各部分的加速度以及各部分之间的运动关系。
而牛顿-欧拉动力学方程则用来描述机器人手臂部件的动态特征，对于不同工况下的机器人手臂运动，可以使用不同的动力学方程进行求解。
2. 机器人手臂运动学建模机器人手臂的运动学可以使用DH方法进行建模。
DH方法是指将机器人手臂的一系列关节和连接构件看作一个连续的系统，然后通过D（连杆长度）、A（自由度长度）、α（相邻关节连线夹角）和θ（相邻关节角度）这四个参数来描述机器人手臂的运动学特征。
机器人手臂的坐标系采用右手系，当机器人手臂的运动到某一特定位置时，可以通过求解其DH参数和转换矩阵来得到机器人手臂的各部分坐标。
在机器人手臂的运动学建模过程中，需要使用逆运动学求解算法，以确定机器人手臂各部分的运动方程。
3. 机器人手臂动力学建模机器人手臂的动力学建模需要考虑到不同工况下机器人手臂受到的外界力矩、加速度等因素，因此需要使用不同的动力学方程进行求解。
其中，最常用的是牛顿-欧拉动力学方程。
柔性机械臂的动力学建模与运动控制方法研究
柔性机械臂的动力学建模与运动控制方法研究柔性机械臂是一种结构具有柔性特点的机械臂，在实际应用中具有广泛的应用前景。
它灵活、轻巧，并能适应不同的环境和任务需求。
然而，由于柔性机械臂的特殊结构和柔性特性，其动力学建模和运动控制方法成为研究的重点之一。
一、柔性机械臂的动力学建模柔性机械臂的动力学建模是研究柔性机械臂运动规律和力学特性的基础。
传统的机械臂动力学建模方法通常基于刚体假设，忽略了柔性结构的影响。
而对于柔性机械臂来说，柔性结构会对机械臂的运动产生显著的影响，因此需要考虑柔性结构的动力学特性。
1.模态分析柔性机械臂的动力学建模中，模态分析是重要的一步。
通过模态分析，可以得到柔性机械臂的振型和频率响应特性，为后续的动力学建模提供基础。
模态分析可以借助实验测试和数值模拟方法进行。
2.拉格朗日方程拉格朗日方程是柔性机械臂动力学建模中常用的一种方法。
通过拉格朗日方程，可以将柔性机械臂的动力学方程转换为一组常微分方程，从而可以得到柔性机械臂的运动规律。
二、柔性机械臂的运动控制方法柔性机械臂的运动控制方法是研究如何控制柔性机械臂的运动轨迹和力的关键。
传统的控制方法通常基于刚体控制理论，无法很好地应用于柔性结构。
因此，针对柔性机械臂的特殊性，需要开发适应性强、鲁棒性好的运动控制方法。
1.自适应控制自适应控制方法适用于处理柔性机械臂的非线性和不确定性问题。
自适应控制通过实时调整控制参数，使控制系统能够适应柔性结构的变化，从而实现更好的运动控制效果。
2.模糊控制模糊控制方法通过建立模糊推理规则，将模糊逻辑应用于控制系统中，从而实现柔性机械臂的运动控制。
模糊控制方法具有较好的鲁棒性和适应性，可以应对柔性机械臂动态特性变化较大的情况。
3.神经网络控制神经网络控制方法基于神经网络的非线性映射能力和自适应学习能力，可以对柔性机械臂进行较为精确的运动控制。
通过训练神经网络，使其能够识别柔性机械臂的动态特性，并实现运动控制目标。
空间柔性机械臂的动力学建模和分析
工学硕士学位论文
空间柔性机械臂的动力学建模和分析
硕 士 研 究 生： 魏 导
进
师： 梁廷伟 高工
申 请 学 位 ： 工学硕士 学 科： 一般力学与力学基础
所 在 单 位： 航天学院 答 辩 日 期： 2013 年 7 月 授予学位单位 ： 哈尔滨工业大学
Classified Index: O326，V11 U.D.C: 531.3, 34.1- III -
哈尔滨工业大学工学硕士学位论文
目
摘
录
要 ..........................................................................................................................I 论 ........................................................................................................... 1
- II -
哈尔滨工业大学工学硕士学位论文
determined. Through the frequency equation presented in this article, a study on the variation of natural frequencies with the time-varying elbow angles is performed using a two-link flexible manipulator with a set of typical geometrical parameters and material constants. Thus we can predict the tendency and range of the system natural frequency. Keywords: flexible manipulator, flexible-joint, natural frequencies , global mode shapes
柔性机械臂动力学建模与振动分析
柔性机械臂动力学建模与振动分析作者：邓云江来源：《中国新技术新产品》2014年第10期摘要：本文采用假设模态法和Lagrange方程建立了柔性机器人连杆的动力学模型，利用数值仿真，对比分析了截取模态的阶数对连杆振动的影响，结果表明，三阶模态截断可以得到较良好的振动响应分析结果。
仿真结果还表明，柔性机器人连杆的结构参数对系统振动的影响，适当增加连杆截面高度可以有效抑制其振动和弹性变形。
末端集中质量会对连杆振动产生较大影响。
仿真结果表明，集中质量越大，连杆振动也越剧烈。
关键词：柔性机器人连杆；动力学模型；模态截断；振动；弹性变形中图分类号：TP391 文献标志码：A柔性机器人具有操作速度快、能量消耗少、构件紧凑、载荷质量比大等优点。
但是，由于其连杆弹性变形，容易产生高频弹性振动，且其末端运动往往偏离较大。
近年来，柔性机器人连杆的弹性振动问题十分突出。
例如空间站航天器的柔性附件在展开过程中诱发的振动可使航天器的姿态失稳，为避免造成大的振动而使得展开过程达6-8小时。
柔性边杆在产生弹性振动时，能导致后续执行动作的精准度产生较大误差，从而使执行速度减慢，甚至使结构产生过早的疲劳破坏。
对柔性机器人连杆振动分析必须首先建立一个动力学模型。
在柔性多体系统动力学中，主要的建模方法有运动-弹性力学法、子结构（假设模态）法、浮动参考坐标方法、有限段法、有限元法、绝对节点坐标方程法等。
本文主要分析柔性机器人连杆的弹性振动问题，首先利用假设模态法和Lagrange方程建立单个柔性连杆的动力学方程，然后进行数值仿真，分析连杆机构参数以及末端集中质量等对其振动的影响。
1柔性连杆动力学建模平面内做回转运动的柔性机器人连杆。
设 Oxy为固连在柔性机器人连杆上的参考坐标系；l为柔性机器人连杆(梁)的长度, h为截面高度；b为截面宽度；τ为电机的驱动力矩；θ为柔性机器人连杆的关节转角。
在对柔性机器人连杆(梁)进行动力学建模时，作Euler-Bernoulli柔性梁假设：( 1 )只考虑横向振动，忽略其轴向变形和剪切变形等；( 2 )横向振动为小变形；( 3 )柔性机器人连杆(梁)的长度远大于其截面尺寸。
柔性机械臂的动力学建模与控制
柔性机械臂的动力学建模与控制柔性机械臂是一种具有高度灵活性和适应性的机械臂，其由柔性材料制成的关节和连接件使得其能够在复杂环境中完成各种任务。
然而，由于柔性机械臂的非线性特性和复杂结构，其动力学建模和控制成为了一个具有挑战性的问题。
首先，我们需要对柔性机械臂的动力学进行建模。
动力学建模是指通过建立系统的数学模型来描述其运动学和动力学特性。
对于柔性机械臂而言，其动力学建模主要包括关节运动学和柔性杆件的挠度分析。
关节运动学描述了机械臂各个关节的位置、速度和加速度之间的关系，而柔性杆件的挠度分析则是通过考虑杆件的自由度和弯曲刚度来描述其挠度变化。
在动力学建模的基础上，我们可以进一步进行控制设计。
控制是指通过对机械臂的输入信号进行调节，使其能够按照预定的轨迹完成任务。
对于柔性机械臂而言，控制设计主要包括位置控制和力控制两个方面。
位置控制是指通过调节关节的位置来控制机械臂的末端位置，而力控制则是通过对关节施加适当的力矩来控制机械臂的接触力。
在柔性机械臂的控制设计中，还需要考虑到柔性杆件的振动问题。
由于柔性杆件的存在，机械臂在运动过程中会产生振动现象，这对于精确控制来说是一个很大的挑战。
因此，我们需要设计合适的控制策略来抑制振动。
一种常用的方法是通过反馈控制来实现振动抑制，即根据系统当前的状态和误差信息来调节控制输入信号。
此外，柔性机械臂的动力学建模和控制设计还需要考虑到非线性和时变性的影响。
由于柔性机械臂的非线性特性和复杂结构，其动力学行为往往是非线性和时变的。
因此，在进行动力学建模和控制设计时，我们需要考虑到这些非线性和时变性因素，并采用相应的方法来处理。
总之，柔性机械臂的动力学建模和控制设计是一个复杂而具有挑战性的问题。
在建模过程中，我们需要考虑到关节运动学和柔性杆件的挠度分析；在控制设计中，我们需要考虑到位置控制、力控制和振动抑制等方面。
此外，还需要注意到非线性和时变性的影响，并采用相应的方法来处理。
柔性机械臂的建模与控制策略研究
柔性机械臂的建模与控制策略研究柔性机械臂是近年来工业领域研究的热点之一，具有广泛的应用前景。
本文就柔性机械臂的建模和控制策略进行研究，探讨其在工业自动化、医疗护理、航空航天等领域的应用和发展。
1. 引言柔性机械臂是模仿人类手臂的运动方式和结构特点，具有高柔顺性、高位移范围和高精准度的特点。
其模块化、可重构的特性为机器人技术的发展带来新的机遇和挑战。
2. 柔性机械臂的建模柔性机械臂的建模是实现精确运动和控制的重要基础。
对于柔性机械臂的建模，可以采用传统的拉格朗日动力学方法，也可以利用有限元法进行建模。
拉格朗日动力学方法适用于解析建模和控制策略研究，而有限元法则更适用于复杂结构的柔性机械臂，可以更准确地预测系统的特性和行为。
3. 柔性机械臂的控制策略柔性机械臂的控制策略是确保其运动精度和稳定性的关键。
常用的控制策略包括PID控制器、模糊控制器和自适应控制器等。
在柔性机械臂的控制过程中，应结合建模结果和实际应用需求，选择合适的控制策略，并对其参数进行调节和优化，以提高控制性能和系统响应速度。
4. 柔性机械臂在工业自动化中的应用柔性机械臂在工业自动化中广泛应用于装配、搬运、焊接等任务。
与传统机械臂相比，柔性机械臂在操作环境适应性、安全性和精度上有显著优势。
它不仅可以适应复杂工作环境，还可以进行细小、灵活和精密的动作。
5. 柔性机械臂在医疗护理中的应用柔性机械臂在医疗护理中的应用正在引起越来越多的关注。
它可以完成手术、康复和病房护理等任务，为医生和护士提供更好的帮助和支持。
柔性机械臂的高柔顺性和灵活性使得它能够更好地适应患者的生理特点和需求，提高医疗护理的效率和质量。
6. 柔性机械臂在航空航天中的应用柔性机械臂在航空航天领域的应用也具有广阔的前景。
它可以用于航天器的维修、轨道器的捕获和星座组网等任务。
柔性机械臂的高位移范围和高精度使得它能够适应复杂的航天环境，并完成一系列复杂任务。
7. 研究展望柔性机械臂的建模与控制策略研究仍然存在一些挑战和待解决的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性机械手臂的动力学建模研究
机器人技术的快速发展为工业自动化带来了重大意义的突破，其中的柔性机械臂也是其中的一大亮点。
柔性机械臂以其具有的柔性、高精度、低惯性等优点，被广泛应用于各个领域的生产和加工工作中，但是柔性机械臂的特殊性质使得其动力学建模存在困难，甚至有些复杂。
因此，本文将详细探讨柔性机械手臂的动力学建模研究。
一、柔性机械手臂的基本概述
柔性机械臂的特殊性质在于其结构柔软且运动自由度多，同时由于受到弯曲、扭曲、伸展等多种形变影响，运动学和动力学关系极其复杂，这对动力学建模提出了很高的挑战。
在动力学建模的过程中，基于“柔性”的假设将变形的机械臂重新处理成一个具有连续分布的质量-弹性分布系统，通过利用Euler-Bernoulli和Timoshenko等经典理论可得到模型参数。
柔性机械臂建模的主要目标是求解机械臂在外部力作用下的位移、速度、加速度等信息，从而获得机械臂的动态响应。
二、柔性机械手臂的建模方法
基于质量弹性分布的模型在建模过程中非常有用，这意味着考虑柔性机械臂上所有点的质量和弹性特性，同时考虑不同点之间的相互作用。
针对运动方程的构建，通常有三种主要方法：欧拉角动力学建模法、Quaternions动力学建模法和本体角动力学建模法等。
欧拉角动力学建模法：经典的欧拉角模型在柔性机械臂动力学建模方面得到了广泛的应用。
本模型基于欧拉角运动方程，其中的角度限制引起了机械臂姿态的不连续性和奇异性。
Quaternions动力学建模法：正是因为欧拉角动力学建模法存在的不连续性和奇异性问题，该问题也被Quaternions动力学建模法很好地解决了。
这个模型附属
于一个四元数系统，它具有更好地解决方案的不连续性和奇异性等方面的优势，因此应用广泛。
本体角动力学建模法：柔性机械臂相对于地面的位移和基本运动轴之间的关系通常称为本体运动。
这种类型的建模方法可以用于需要计算机身姿态运动的场合。
但是，本体角动力学建模法也存在“万向锁”问题，限制了它在柔性机械臂领域的应用。
三、柔性机械手臂动力学建模的研究现状
近年来，随着科学技术的进步，柔性机械臂动力学建模研究已经变得越来越有前途。
虽然柔性机械臂的通用动力学建模方法仍然面临许多挑战，但是已经出现了一些有前景的方法。
例如：
（1）灰色系统理论在柔性机械臂的建模研究领域有了应用。
该方法利用分数阶系统对柔性机械臂进行建模，以实现较高的建模精度。
（2）物联网技术提供了很多优秀解决方案，通过联网物品中的传感器实时感知机械臂的动态特性，从而更有效的提高柔性机械臂动态响应的精度和可靠性。
（3）深度学习技术在柔性机械臂动力学建模方面也有了广泛的应用。
通过神经网络的训练，可以得到预测柔性机械臂位移、速度、加速度等信息的预测模型。
该方法在实时性方面具有优势，但是需要大量的训练数据。
四、结论
就柔性机械臂的动力学建模而言，这是一个富含挑战性的问题。
虽然已经提出了一些有前途的方法，但是以上这些方法都存在一定的局限性。
未来，随着科学技术的进一步进步，相信柔性机械臂的动力学建模技术将会得到极大的进步，为柔性机械手臂的应用开创更广阔的发展前景。
