城市污水处理厂污水管网水力计算表(excel软件)
污水管网水力计算表
13-14192.315.383000.0030.620.380.1140.576914-15147.432.63500.0030.750.460.1610.442215-16251.944.993500.0030.810.560.1960.755716-17469.8569.594000.0030.90.590.236 1.4095517-18157.987.684500.0030.950.560.2520.473718-19185.4599.374500.0030.980.610.27450.5563519-20173.25120.795000.003 1.030.580.290.5197520-21134.75137.325000.003 1.060.630.3150.404252月21日200.9146.375000.003 1.080.650.3250.602722-23195.223.673000.0030.690.490.1470.585623-24199.438.233500.0030.780.510.17850.598224-25204.355.123500.0030.840.640.2240.612925-26463.4588.784500.0030.960.570.2565 1.3903526-27164.15105.574500.0030.990.630.28350.4924527-28176.4119.475000.003 1.030.570.2850.529228-29203.4134.085000.003 1.060.620.310.61025月29日307.4157.166000.003 1.110.50.30.922230-31170.234.663500.0030.760.480.1680.510631-32233.8553.983500.0030.840.630.22050.7015532-33584.982.754500.0030.940.540.243 1.754733-34234.8109.615000.003 1.010.540.270.704434-35237.65125.335000.003 1.040.590.2950.7129535-36155.45153.326000.003 1.10.490.2940.46635Sep-36296.75178.66000.003 1.140.540.3240.890251月2日361.210.933000.00360.60.310.093 1.300322月3日327.4152.246000.003 1.10.490.2940.98223月4日285.35157.56000.003 1.110.50.30.856054月5日266.8160.646000.003 1.110.510.3060.80045月6日278.45294.577000.003 1.290.570.3990.835351号污水干管水力计算表管段编号管道长度L （m ）设计流量Q （L/s ）管径D（mm ）坡度I流速v （m/s ）充满度降落量IL(m ）h/Dh(m)2号污水干管水力计算表管段编号管道长度L （m ）设计流量Q （L/s ）管径D（mm ）坡度I流速v （m/s ）充满度降落量IL(m ）h/Dh(m)备注：1、2号污水干管的埋设深度根据最小覆土厚度的限制并参考当地地形条件，依据技术经济指标及施3号污水干管水力计算表管段编号管道长度L （m ）设计流量Q （L/s ）管径D（mm ）坡度I流速v （m/s ）充满度降落量IL(m ）h/Dh(m)备注：3号污水干管的埋设深度除考虑以上条件外，还受到工厂3的影响，由于资料给定工截流污水干管水力计管段编号管道长度L （m ）设计流量Q （L/s ）管径D（mm ）坡度I流速v （m/s ）充满度降落量IL(m ）h/Dh(m)6月7日326.2296.637000.003 1.290.580.4060.9786 7月8日255.95298.367000.003 1.30.580.4060.76785 8月9日201.75298.367000.003 1.30.580.4060.60525 9月10日166.85438.318000.003 1.430.590.4720.50055 10-污水厂165.95438.318000.003 1.430.590.4720.497851月2日361.210.933000.00360.60.310.093 1.30032 2月3日327.4152.246000.003 1.10.490.2940.9822 3月4日285.35157.56000.003 1.110.50.30.85605 4月5日266.8160.646000.003 1.110.510.3060.8004 5月6日278.45294.577000.003 1.290.570.3990.83535 6月7日326.2296.637000.003 1.290.580.4060.9786 7月8日255.95298.367000.003 1.30.580.4060.76785 8月9日201.75298.367000.003 1.30.580.4060.60525 9月10日166.85438.318000.003 1.430.590.4720.5005510-污水厂165.95438.318000.003 1.430.590.4720.49785截流污水干管水力计管段编号管道长度L（m）设计流量Q（L/s）管径D（mm）坡度I流速v（m/s）充满度降落量IL(m）h/D h(m)起点终点起点终点起点终点起点终点95.7595.6794.5693.9994.4593.87 1.301.8095.6795.594.0893.6493.9293.48 1.752.0295.595.1493.6892.9293.4892.73 2.02 2.4195.1494.592.9191.5092.6891.27 2.46 3.2394.594.2591.4790.9991.2290.74 3.28 3.5194.2594.0191.0290.4690.7490.19 3.51 3.8294.0193.7590.4389.9190.1489.62 3.87 4.1393.7593.3389.9389.5389.6289.21 4.13 4.1293.3392.9989.5488.9389.2188.614.124.38起点终点起点终点起点终点起点终点96.696.3395.4594.8695.3094.71 1.301.6296.3395.9994.8494.2494.6694.07 1.67 1.9295.9995.5894.2993.6894.0793.45 1.922.1395.5894.7593.6192.2293.3591.96 2.23 2.7994.7594.592.2591.7591.9691.47 2.79 3.0394.594.191.7191.1891.4290.89 3.08 3.2194.193.6791.2090.5990.8990.28 3.21 3.3993.6792.9890.4889.5690.1889.263.493.72起点终点起点终点起点终点起点终点97.8997.4795.5695.0595.3994.88 2.50 2.5997.4796.795.1094.4094.8894.18 2.59 2.5296.794.9794.3292.5794.0892.32 2.62 2.6594.9794.5692.5491.8492.2791.57 2.70 2.9994.5694.1291.8691.1591.5790.86 2.99 3.2694.1293.7691.0590.5890.7690.29 3.36 3.4793.7692.9690.6189.7290.2989.403.473.56起点终点起点终点起点终点起点终点93.2992.9992.0890.7891.9990.69 1.30 2.3092.9992.9890.6889.7090.3989.41 2.60 3.5792.9892.9789.7188.8589.4188.55 3.57 4.4292.9792.9788.8688.0688.5587.75 4.42 5.2292.9792.9988.0587.2187.6586.825.326.17水干管水力计算表标 高（m ）埋设深度（m ）地面水面管内底水干管水力计算表标 高（m ）埋设深度（m ）地面水面管内底形条件，依据技术经济指标及施工方法而定.标 高（m ）埋设深度（m ）地面水面管内底给定工厂3的出口埋深为1.5m，综合考虑取埋深为2.5m。
常用水力计算Excel程序使用说明解析
目录目录 (1常用水力计算Excel程序使用说明 (1一、引言 (1二、水力计算的理论基础 (11.枝状管网水力计算特点 (12.枝状管网水力计算步骤 (23.摩擦阻力损失,局部阻力损失和附加压头的计算方法 (2 3.1摩擦阻力损失的计算方法 (23.2局部阻力损失的计算方法 (33.3附加压头的计算方法 (4三、水力计算Excel的使用方法 (41.水力计算Excel的主要表示方法 (52.低压民用内管水力计算表格的使用方法 (52.1计算流程: (52.2计算模式: (62.3计算控制: (63.低压民用和食堂外管水力计算表格的使用方法 (73.1计算流程: (73.2计算模式: (73.3计算控制: (74.低压食堂内管水力计算表格的使用方法 (84.1计算流程: (84.2计算模式: (84.3计算控制: (95.中压外管水力计算表格的使用方法 (95.1计算流程: (95.2计算模式: (95.3计算控制: (106.中压锅炉内管水力计算表格的使用方法 (106.1计算流程: (106.2计算模式: (106.3计算控制: (11四、此水力计算的优缺点 (111.此水力计算的优点 (111.1.一个文件可以计算不同气源的水力计算 (111.2.减少了查找同时工作系数,当量长度的繁琐工作 (12 1.3.进行了计算公式的选择 (121.4.对某些小细节进行了简单出错控制 (122.此水力计算的缺点 (122.1不能进行环状管网的计算 (122.2没有采用下拉菜单等可操作性强的方式 (122.3没有将某些已有的管件压损计算公式模块嵌入计算表中 (122.4没有将气源性质计算公式计算表中 (12五、存在问题的改进 (13六、后记 (13常用水力计算Excel程序使用说明一、引言随着我国经济的迅猛发展,人们对居住环境及生活条件改善的需求更加迫切。
燃气以其高热值、低污染、使用方便、快捷等的优点正迅速代替其他燃料,成为城市居民及公共建筑、工业用户的主要燃料。
应用EXCEL进行环状管网水力计算

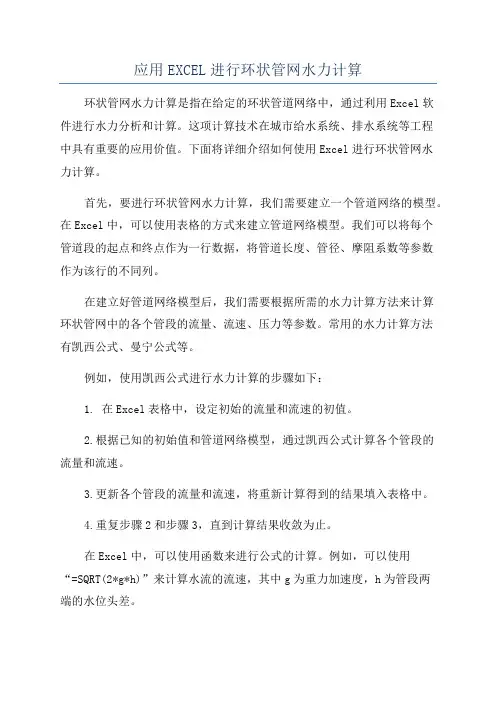

应用EXCEL进行环状管网水力计算环状管网水力计算是指在给定的环状管道网络中，通过利用Excel软件进行水力分析和计算。
这项计算技术在城市给水系统、排水系统等工程中具有重要的应用价值。
下面将详细介绍如何使用Excel进行环状管网水力计算。
首先，要进行环状管网水力计算，我们需要建立一个管道网络的模型。
在Excel中，可以使用表格的方式来建立管道网络模型。
我们可以将每个管道段的起点和终点作为一行数据，将管道长度、管径、摩阻系数等参数作为该行的不同列。
在建立好管道网络模型后，我们需要根据所需的水力计算方法来计算环状管网中的各个管段的流量、流速、压力等参数。
常用的水力计算方法有凯西公式、曼宁公式等。
例如，使用凯西公式进行水力计算的步骤如下：1. 在Excel表格中，设定初始的流量和流速的初值。
2.根据已知的初始值和管道网络模型，通过凯西公式计算各个管段的流量和流速。
3.更新各个管段的流量和流速，将重新计算得到的结果填入表格中。
4.重复步骤2和步骤3，直到计算结果收敛为止。
在Excel中，可以使用函数来进行公式的计算。
例如，可以使用“=SQRT(2*g*h)”来计算水流的流速，其中g为重力加速度，h为管段两端的水位头差。
除了流量和流速，我们还可以使用Excel来计算管段的压力等参数。
例如，可以使用“=P1-g*(Z1-Z2)”来计算管段P1端的压力，其中P1为起点处的压力，Z1和Z2分别为起点和终点的水位头。
在Excel中，可以通过填写公式来实现这些计算。
在进行环状管网水力计算时，我们还需要考虑流量平衡和压力平衡。
流量平衡是指进入其中一节点的总流量等于流出该节点的总流量。
压力平衡是指其中一节点的进口压力等于出口压力。
在Excel中，我们可以通过编写宏来实现对流量平衡和压力平衡的验证。
环状管网水力计算的核心是建立管道网络的模型，并通过适当的水力计算方法来计算流量、流速、压力等参数。
通过Excel的强大计算功能，我们可以快速进行环状管网水力计算，并生成结果报表，以便进一步分析和应用。
利用Excel软件进行无压管渠水力计算

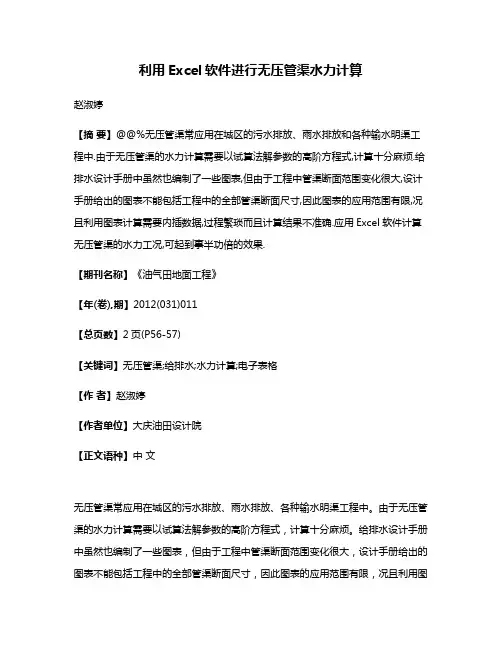

利用Excel软件进行无压管渠水力计算赵淑婷【摘要】@@%无压管渠常应用在城区的污水排放、雨水排放和各种输水明渠工程中.由于无压管渠的水力计算需要以试算法解参数的高阶方程式,计算十分麻烦.给排水设计手册中虽然也编制了一些图表,但由于工程中管渠断面范围变化很大,设计手册给出的图表不能包括工程中的全部管渠断面尺寸,因此图表的应用范围有限,况且利用图表计算需要内插数据,过程繁琐而且计算结果不准确.应用Excel软件计算无压管渠的水力工况,可起到事半功倍的效果.【期刊名称】《油气田地面工程》【年(卷),期】2012(031)011【总页数】2页(P56-57)【关键词】无压管渠;给排水;水力计算;电子表格【作者】赵淑婷【作者单位】大庆油田设计院【正文语种】中文无压管渠常应用在城区的污水排放、雨水排放、各种输水明渠工程中。
由于无压管渠的水力计算需要以试算法解参数的高阶方程式，计算十分麻烦。
给排水设计手册中虽然也编制了一些图表，但由于工程中管渠断面范围变化很大，设计手册给出的图表不能包括工程中的全部管渠断面尺寸，因此图表的应用范围有限，况且利用图表计算需要内插数据，过程繁琐而且计算结果不准确。
应用Excel软件计算无压管渠的水力工况，可起到事半功倍的效果。
1 无压管渠水力计算通式1.1 水力计算公式给排水工程应用的明渠属于均匀流，用谢才公式（1）和曼宁（2）进行水力计算由于流速是流量和渠道断面参数的函数，水力半径是渠道断面参数的函数，即圆形渠道v=F( q,d,f )， R=F( d,f )；梯矩形渠道 v=F( q,b,h,m )， R=F( h,b,m )。
以此对式（1）、式（2）整理，得到无压管渠水力计算通用公式式中v 为流速（m/s）；C 为谢才系数；i 为水力坡降； R 为水力半径（m）；α 为渠道断面系数，圆管以α0 表示，梯形渠道以αh 和αb 表示，矩形渠道以αhj 和αbj 表示；q 为流量（m3/s）；n 为渠内壁粗糙系数； dhb 为渠道断面参数表征值（m），圆形渠道代表直径d，梯矩形渠道代表水深h 或底宽b；m 为梯形渠道边坡系数； f 为圆形渠道充满度（水深h 与管径d 之比， f=h/d）。
污水管网水力计算 表格
污水管XX水力计算表格注：1、n＝0.0142、在计算污水管道充满度时，不包括淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核。
3、含有金属、矿物固体或重油杂质的污水生产污水管道，其最小设计流速宜适当加大。
（1）厂区内的工业废水管、生活污水管、街坊内的生活污水管200mm （2）城市街道下的生活污水管300mm 。
（3）按计算所得的管径，如果小于最小管径，则采纳最小管径。
当污水管道系统上游管段的收水面积很小时，设计可先估算管径，如估算管径小于最小管径，就可采纳最小管径，不必计算进行详细的水力计算。
这些上游管段称为不计算管段。
5.覆土（1）荷载要求：最小覆土在车行道下一般不小于0.7m 。
（2）冰冻要求：1）无保温措施时，管内底可埋设在冰冻线以上0.15m 。
2）有保温措施或水温较高的管道，可根据当地经验埋得浅些，以上两种情况均不宜小于0.7m 。
（3）最大覆土：不宜大于6m 。
（4）理想覆土：在满足各方面要求得前提下，争取维持在1～2m 。
6.连接（1）管道在检查井内连接，一般采纳管顶平接。
（2)不同管径的管道也可采纳设计水面平接。
（3）在任何情况下进水管底不得低于出水管底。
（1）管道坡度骤变变陡，可由大管径变为小管径。
当管径为200～300mm 时，只能按生产规格减少一级；当管径大于等于400mm 时，应根据水力计算确定，但减少不得超过二级。
（2）管道坡度突然变缓，应逐渐过渡。
（1）当有公建物位于管线始端时，应加入该集中流量进行面流复核。
（2）流量很小而地形又较平坦的上游支线，可采纳不计算管段，管径采纳最小管径，按最小坡度操纵。
（1）管道转弯和交接处，其水流转角不应小于90°.（2）当管径小于等于300mm ，跌水水头大于0.3m 时，可不受此限制。
见上表9.水流转角1.充满度2.最小坡度3.流速4.最小管径7.坡度骤变的处理8.小管核算污水管道一般规定项目一般规定数据来源：《城市规划设计手册》.郑毅.ZG建筑工业出版社计算充满度下不淤流速操纵的最小坡度淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核。
