MEHG-C电流互感器现场校验仪使用手册

合集下载

互感器测试仪操作规程

互感器测试仪操作规程

互感器测试仪操作规程标题:互感器测试仪操作规程引言概述:互感器测试仪是一种用于测试互感器性能和准确度的仪器设备,正确操作测试仪对确保测试结果准确至关重要。

本文将详细介绍互感器测试仪的操作规程,包括仪器准备、测试步骤、数据记录、故障处理和注意事项等内容。

一、仪器准备1.1 确保测试仪器处于正常工作状态,检查仪器外观是否完好无损。

1.2 检查测试仪器连接线是否牢固,电源线是否接地良好。

1.3 预热测试仪器,确保仪器在稳定的工作温度下进行测试。

二、测试步骤2.1 设置测试仪器的参数,包括电压、电流、频率等参数。

2.2 将待测试的互感器连接到测试仪器上,确保连接正确无误。

2.3 启动测试仪器,进行互感器性能测试,记录测试数据并进行分析。

三、数据记录3.1 在测试过程中及时记录测试数据,包括电压、电流、阻抗等参数。

3.2 对测试数据进行整理和分析,得出互感器的性能和准确度评估。

3.3 将测试数据保存在电脑或其他存储设备中,备份数据以防丢失。

四、故障处理4.1 在测试过程中出现异常情况时,及时停止测试并检查故障原因。

4.2 根据故障现象进行排查,修复或更换故障部件。

4.3 重新进行测试,确保互感器测试结果准确可靠。

五、注意事项5.1 操作测试仪器时要谨慎,避免误操作导致设备损坏。

5.2 在测试过程中要注意安全,避免触电或其他意外伤害。

5.3 定期对测试仪器进行维护和保养,确保仪器长期稳定工作。

结语:正确操作互感器测试仪对确保测试结果的准确性和可靠性至关重要。

遵守本文所述的操作规程,能够有效提高互感器测试的效率和准确度,保障工作质量和安全。

希望本文能为使用互感器测试仪的人员提供一些帮助和指导。

互感器测试仪操作规程

互感器测试仪操作规程

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备,广泛应用于电力系统中。

本操作规程旨在提供互感器测试仪的正确使用方法,确保测试结果的准确性和安全性。

二、设备准备1. 确保互感器测试仪处于正常工作状态,检查仪器的电源线、连接线等是否完好无损。

2. 检查仪器的标定日期是否有效,如已过期,需及时进行重新标定。

3. 验证仪器的测量范围是否适用于所需测试的互感器。

三、操作步骤1. 将互感器测试仪连接至待测试的互感器上,确保连接牢固且接触良好。

2. 打开互感器测试仪的电源开关,并等待仪器自检完成。

3. 根据待测试互感器的类型和规格,选择相应的测试模式和参数设置。

4. 开始测试前,确保测试环境符合要求,如温度、湿度等。

5. 按照仪器的操作界面提示,进行测试操作。

根据测试要求,可进行空载测试、负载测试、变比测试等。

6. 在测试过程中,仔细观察仪器的显示数据,并记录下测试结果。

7. 测试完成后,关闭互感器测试仪的电源开关,并断开与互感器的连接。

8. 将测试结果进行整理和分析,生成测试报告。

四、安全注意事项1. 在操作互感器测试仪前,确保已经了解并掌握了相关的安全操作规程。

2. 在使用过程中,应注意避免触摸高压部件,以免发生触电事故。

3. 严禁在潮湿的环境中使用互感器测试仪,以防止发生电气短路或其他安全事故。

4. 在测试过程中,应注意仪器的工作状态,如有异常情况应立即停止测试并检查故障原因。

5. 仪器使用完毕后,应及时关闭电源开关,并进行必要的清洁和维护。

五、常见故障排除1. 仪器无法启动:检查电源线是否连接正确,电源插座是否正常供电。

2. 测试结果异常:检查互感器连接是否牢固,测试参数设置是否正确。

3. 仪器显示错误信息:参考仪器使用手册中的故障排除方法进行处理。

六、维护保养1. 定期对互感器测试仪进行维护保养,包括清洁、校准、更换损坏部件等。

2. 仪器存放时应放置在干燥、通风良好的地方,避免阳光直射和潮湿环境。

互感器测试仪操作规程

互感器测试仪操作规程

互感器测试仪操作规程引言概述:互感器是电力系统中常用的电气设备,用于测量电流和电压的互感变换器。

为了确保互感器的准确性和可靠性,对其进行定期测试是必要的。

本文将详细介绍互感器测试仪的操作规程,以确保测试的准确性和一致性。

一、测试前准备1.1 选择合适的测试仪器在进行互感器测试之前,首先要选择合适的测试仪器。

测试仪器应具备高精度、高稳定性和广泛的测试范围,以满足不同类型和规格的互感器测试需求。

1.2 校准测试仪器测试仪器的准确性对测试结果的可靠性至关重要。

在测试之前,应对测试仪器进行校准。

校准应由专业的测试机构进行,并定期进行以确保测试仪器的准确性。

1.3 准备测试样品选择要测试的互感器样品,并确保其处于正常工作状态。

在测试之前,应检查互感器的外观是否完好,是否有损坏或者异常情况。

同时,应检查互感器的连接路线是否良好,以确保测试的准确性。

二、测试步骤2.1 连接测试仪器将测试仪器与互感器进行连接。

根据互感器的类型和测试要求,选择合适的连接方式。

确保连接路线的接触良好,以避免测试误差。

2.2 设置测试参数根据互感器的规格和测试要求,设置测试仪器的参数。

包括测试频率、测试电压或者电流等。

确保测试参数的准确性和一致性,以保证测试结果的可靠性。

2.3 进行测试按照测试仪器的操作说明,开始进行互感器的测试。

测试过程中,应密切观察测试仪器的显示结果,并记录测试数据。

同时,应注意测试过程中的异常情况,如测试仪器的报警提示或者互感器的异常响应。

三、测试结果分析3.1 数据处理将测试得到的数据进行整理和处理。

包括计算互感器的变比、相位差、误差等指标。

根据测试要求,对测试结果进行分析和比较。

3.2 结果判定根据互感器的规格和测试要求,对测试结果进行判定。

判断测试结果是否符合规格要求,是否满足使用要求。

如果测试结果不符合要求,应进行进一步的分析和调试。

3.3 结果记录将测试结果进行记录和归档。

包括测试日期、测试参数、测试数据、测试仪器信息等。

正确使用互感器校验仪 互感器操作规程

正确使用互感器校验仪 互感器操作规程

正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高,但是由于它的工作线路比较多而杂,特别是它的一系列技术特性,要求在检定或测量时,必需正确使用。

一、外磁场的影响在互感互感器校验仪的测量精准度并不太高,但是由于它的工作线路比较多而杂,特别是它的一系列技术特性,要求在检定或测量时,必需正确使用。

一、外磁场的影响在互感器校验仪的试验室里,对有关测量设备和供电设备,甚至对大电流的载流导线要进行合理布局,否则,将使互感器校验仪产生较大误差。

一般来说,至少要让互感器校验仪离开升流器与大电流导线不少于(3~15)米的距离。

二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时,首先必需保证接线的极性正确。

否则,从取差电路取得的信号有可能不是两个电流(或电压)之差,而是两个电流(或电压)之和,易将互感器校验仪烧坏。

其次,还必需考虑互感器的高处与低处电位端。

对于电流互感器来说,只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时,测量其从L1端注入的电流与从K1端输出的电流,才代表该互感器的真实误差。

对于电压互感器来说,它的X端与x端处于低电位,而A端与Q端处于高电位,依据JJG314—1994规程,在检定时将标准互感器的a端与被检互感器a端短接在一起,而在两者的X端之间取其次级电压之差。

假如电位端的极性接反,则可能引起泄漏误差。

对于电流互感器与电压互感器而言,在精准度较高时(例如0.05级以上),这种因素的影响较为明显。

而在0.1级以下互感器上做试验时,影响相对较弱。

三、接地问题接地是减小泄漏电流影响的一种方法。

在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时,无论对于电流互感器还是电压互感器,都要考虑将互感器校验仪的电路始终处于低电位状态,减小其对地的泄漏电流。

但是,对于电流互感器而言,在接受差值比较法进行检定时,又不允许将其K1端直接接地,因而要依据实在电路的实际情况选择合理的接地点。

互感器测试仪的操作

互感器测试仪的操作

互感器测试仪的操作概述互感器测试仪是一种用于测试、校验和评估互感器性能的设备。

它主要用于检测电力系统中的互感器的变比、串联阻抗、短路阻抗、漏损电流等参数,以确保互感器符合电力系统的性能要求。

本文将介绍互感器测试仪的操作方法,包括仪器的准备工作、测试方案的制定、接线和参数设置、测试结果的记录和分析等方面。

准备工作在使用互感器测试仪之前,需要进行以下准备工作:1.检查仪器的正常工作状态,包括电源、接线、显示器等部分。

2.确认待测互感器的型号、额定变比、连接方式等信息,并根据该信息制定测试方案。

3.阅读仪器的操作手册,了解仪器各项功能和使用方法。

测试方案的制定为了保证测试的准确性和有效性,需要制定适合的测试方案。

通常需要考虑以下因素:1.测试目的:确认互感器的基本参数,如变比、短路阻抗、漏损电流等。

2.测试环境:一般情况下,在低压条件下测试更为安全,因此需要在低压状态下进行测试。

3.测试方法:根据互感器的具体型号、连接方式等,选择相应的测试方法。

4.测试参数:根据测试方法和互感器的额定参数,确定测试参数。

接线和参数设置在制定好测试方案之后,需要合理连接互感器测试仪和待测互感器,并设置测试参数。

具体操作步骤如下:1.按照测试方案,合理连接测试仪和待测互感器,包括电源、信号线等。

2.根据互感器的额定参数,设置测试仪的参数,包括设计变比、测试电压、负载等。

3.确认测试仪器的参数设置无误,准备开始测试。

测试操作过程开始测试之前,需要确认测试方案和参数设置均无误,并进行以下步骤:1.打开仪器电源,并等待稳定。

2.设置测试仪器的测试参数,包括测试电压、负载等。

3.开始测试,记录测试结果,并进行误差分析。

结果记录和分析测试结束后,需要将测试结果记录下来,并进行误差分析。

具体操作步骤如下:1.记录测试结果,包括互感器的测试值、误差等。

2.利用误差计算公式,计算互感器的误差。

3.进行误差分析,确定误差的来源和原因。

4.根据误差分析结果,调整测试方案和参数设置,再次进行测试。

互感器测试仪操作规程

互感器测试仪操作规程

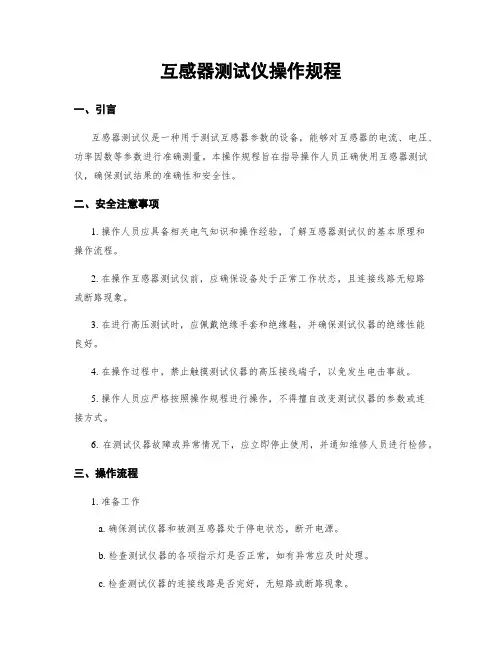

互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器参数的设备,能够对互感器的电流、电压、功率因数等参数进行准确测量。

本操作规程旨在指导操作人员正确使用互感器测试仪,确保测试结果的准确性和安全性。

二、安全注意事项1. 操作人员应具备相关电气知识和操作经验,了解互感器测试仪的基本原理和操作流程。

2. 在操作互感器测试仪前,应确保设备处于正常工作状态,且连接线路无短路或断路现象。

3. 在进行高压测试时,应佩戴绝缘手套和绝缘鞋,并确保测试仪器的绝缘性能良好。

4. 在操作过程中,禁止触摸测试仪器的高压接线端子,以免发生电击事故。

5. 操作人员应严格按照操作规程进行操作,不得擅自改变测试仪器的参数或连接方式。

6. 在测试仪器故障或异常情况下,应立即停止使用,并通知维修人员进行检修。

三、操作流程1. 准备工作a. 确保测试仪器和被测互感器处于停电状态,断开电源。

b. 检查测试仪器的各项指示灯是否正常,如有异常应及时处理。

c. 检查测试仪器的连接线路是否完好,无短路或断路现象。

d. 穿戴好个人防护用品,如绝缘手套、绝缘鞋等。

2. 连接互感器a. 根据被测互感器的参数和连接方式,选择合适的连接线路。

b. 将测试仪器的连接线与互感器的接线端子相连接,确保连接牢固。

c. 检查连接是否正确,防止接错线导致测试结果错误。

3. 设置测试参数a. 打开测试仪器的电源,将仪器置于待机状态。

b. 根据被测互感器的参数要求,设置测试仪器的电流、电压、功率因数等参数。

c. 确认参数设置正确后,进入下一步操作。

4. 开始测试a. 按下测试仪器上的启动按钮,开始进行测试。

b. 观察测试仪器的显示屏,记录测试结果。

c. 如需多次测试,可重复进行测试步骤,确保结果的准确性和可靠性。

5. 测试结束a. 测试完成后,关闭测试仪器的电源,断开连接线路。

b. 清理测试现场,将测试仪器归位并妥善保管。

c. 根据测试结果编制测试报告,并进行数据分析和处理。

电流互感器现场校验仪操作说明

电流互感器现场校验仪操作说明

HZQL-H 电流互感器现场校验仪操作说明操作说明
1. 面板简介,如图
a.电流互感器测试接线柱:
有K1、K2(输出),K1、K2(输入),L1、L2(输入)接线端子。

b.电压互感器测试接线柱:有a、x、k、d及接线端子。

c.操作键盘。

d.电源插座及开关(注:电源插座中请使用2A保险丝)。

e.液晶显示及触摸屏。

f.热敏微型打印机
(注:请使用热敏纸打印,热敏纸规格:纸宽57.5±0.5mm,内装直径小于40mm,外装直径小于80mm)。

主界面介绍
主界面的显示如下图:
电流互感器:点击此图标将进入电流互感器误差检定和电流互感器变比内阻测试功能。

电阻/导纳:点击此图标将进入离线状态下的电流互感器的二次绕组内阻测量以及电压互感器的导纳测试功能。

电压互感器:点击此图标将进入电位差法测量电压互感器测试功能。

数据浏览:点击此图标将进入浏览仪器内部存储器中的各测试记录,可以进行数据的浏览以及删除、通讯等操作。

系统帮助:点击此图标将显示常用的测试线路图、常见问题的处理方法以及判断结论的方法。

系统设置:点击此图标将可以设置系统时间和液晶对比度,同时生产厂家可以设置仪器内部参数。

注1:时实显示系统时间,除数据浏览页外在其他界面中均会时实显示。

电流互感器现场测试仪操作说明

电流互感器现场测试仪操作说明

HGQC-H电容式互感器测试仪电流互感器现场测试仪操作说明操作说明开机,显示界面:任意键,进入主菜单:其中: HGQC-H电容式互感器测试仪“测量”――仪器主要测量功能;“检定”――检定仪器内附校验仪的精度“浏览数据”――以往存储记录的查询;“系统设置”――时间以及调试数据设置。

上、下键移到“测量”,确定之后,进入主要测量功能:按照被测互感器的铭牌参数,选择、输入相应参数:“↑”、“↓”键把光标移到“准确级”上,“确定”,选择相应的准确等级。

同理,其它参数依次输入。

1.变比、极性及直阻测量根据面板提示,连接好仪器与被测互感器。

其中测试线的四芯线在被测互感器的二次端子上红红,黑黑,黄黄,绿绿相接,如图: HGQC-H电容式互感器测试仪“↑”、“↓”键,把光标移到“变比直阻测量”上,“确定”。

进入变比、极性及直阻测量:当页面内显示“测量中…”时,表明仪器正在测量当中。

在此过程中,请确保仪器和被测互感器的接线连接,以及切勿触摸被测互感器与测试夹子! HGQC-H电容式互感器测试仪当页面内显示“测量完成”时,说明仪器测量结束。

显示的结果如上。

此时,蜂鸣器长响一次,提示测量完成。

“↑”、“↓”键,光标在“打印”“存储”其一选项上,“确定”键则执行相关功能。

测量完成之后,如需再次测量,请等待页面内显示“等待测量”后,再次“确定”测量。

页面进行数据清除,显示初始界面。

2. 标准误差测量根据面板提示,连接好仪器与被测互感器。

其中测试线的四芯 HGQC-H电容式互感器测试仪线在被测互感器的二次端子上红红,黑黑相接,如图:“↑”、“↓”键,把光标移到“标准误差测量”上,“确定”。

进入电流互感器标准误差测量:在测量过程中,请确保仪器和被测互感器的接线连接,以及切勿触摸被测互感器与测试夹子!此页面测量,测量时间大约在2分钟内完成,请耐心等待! HGQC-H电容式互感器测试仪测量过程中,如果出现下界面:蜂鸣器长响一次且页面显示“变比错误”,提示测试线所接的互感器变比不正确。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、概述MEHG-C电流互感器误差现场测试仪是我公司在成功开发HGQ系列互感器现场校验仪的基础上,详细分析互感器的数学模型而研制。

该仪器可按国家标准测量电流互感器的比差和角差,还可测量电流1%~200%间任意百分比的比差和角差;可直接测量电流互感器的变比和极性;可现场测量电流互感器的实际二次负荷等等。

仪器采用高精度、自动线性调节的直流和交流电源;高速、高可靠性的数字处理模块;高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。

另外,仪器采用本公司最新研制出的320x240大液晶全中文界面平台技术,具有人性化的人机界面,提示接线和操作,且具有任何测量参数保存和测量结果打印的功能。

二、主要特点1、电流互感器误差现场测试仪采用递推法测量电流互感器误差,方便现场开展计量装置现场检定工作。

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。

3、电流互感器误差现场测试仪内部具有相当于被测电流互感器同变比的标准电压互感器,其准确度可以达到0.02级,相当于0.05S 级电流互感器,准确的测量出被测电流互感器的变比和空载误差。

然后结合阻抗与导纳的测试结果测算出互感器的误差。

4、采用接近工频的异频功率电源测试,防止现场工频电磁辐射和串联干扰。

5、测量范围宽,既可以测量标准变比的电流互感器,又可以测量非标准变比的电流互感器。

6、可以用互感器校验仪整检装置检定该仪器内附互感器校验仪的精度。

7、直接化整现场数据,判定合格或不合格。

8、测量标准变比电流互感器与测量非标准变比电流互感器的1%-120%(S级)的规程点误差(角差、比差)。

9、测量标准变比电流互感器与测量非标准变比电流互感器的1%-200%(S级)的任意点误差(角差、比差)。

10、一次测量与显示电流互感器上限负荷与下限负荷下的规程点以及任意点误差(角差、比差)。

11、一次测量与显示电流互感器实际任意负荷下的规程点以及任意点的误差(角差、比差)。

12、检测已知电流互感器以及非已知电流互感器的极性和变比值,并且能判断出非已知电流互感器的实际电流之比,并且能模糊判断出非已知电流互感器的二次电流为5A还是1A。

13、具有智能判断外接线状况,提示接线错误、变比、极性错误等。

自动对测试数据进行化整,并判断是否超差。

14、320*240大屏幕液晶显示,全中文界面。

接线、操作简单,携带方便。

15、可现场进行各种测量数据的存储和打印,方便用户查询。

16、仪器通过标准USB接口方便的与计算机连接传输数据,后台管理软件进行报表处理并按国家标准打印证书.17、机箱应采用防震防压材料,保障现场操作人员的安全和设备安全。

18、整机重量小于5.0Kg,整机体积: 323mm×275mm×135mm体积小,重量轻,真正的便于携带。

三、技术指标变比范围:5A/5A~25000A/5A(5A/1A~5000A/1A)匝比误差±0.2%误差测量范围:5A/5A~5000A/5A(5A/1A~5000A/1A)被检电流互感器准确度范围:1.0、0.5、0.5S、0.2及0.2S对于1%(S级)或5%测试点,其测试误差主要在于仪器自动采点的偏差,即百分表读数的偏差以及1匝穿心位置的偏差(传统检定方法同样存在此两偏差)。

因此两种检定方法进行比对,其误差差值可能较大也可能较小。

整机准确度:被测电流互感器误差限值的1/3(见附录一)(注:标准互感器和校验仪引起的误差分别为被检互感器误差限值的1/5和1/10,Δε(不超过被检互感器误差限值的1/2)和Z引起的误差均为被检互感器误差限值的1/10,电磁场引起的误差为被检互感器误差限值的1/10,其它引起的误差为被检互感器误差限值的1/10。

综合误差按上述各项均方根相加,为被检互感器误差限值的1/3.33<1/3。

)准确度:±0.05% 见下表:测量误差额定电流比差(±%)角差(±′)5% 0.10 420% 0.05 4100% 0.05 2120% 0.05 2200% 0.05 2详细说明见“附一”稳定度0.05 2详细说明见“附二”直流电阻: 0.0-0.1Ω±3%0.1-50Ω±1% CT二次负荷: 1Ω-25Ω±2%工作条件: AC 220V ±10%/50Hz ±2% 环境温度: 0-40℃环境湿度: 25℃时<85%整机重量:≤5Kg整机体积: 323mm×275mm×135mm四、操作说明开机,显示界面:任意键,进入主菜单:其中:“测量”――仪器主要测量功能;“检定”――检定仪器内附校验仪的精度“浏览数据”――以往存储记录的查询;“系统设置”――时间以及调试数据设置。

上、下键移到“测量”,确定之后,进入主要测量功能:按照被测互感器的铭牌参数,选择、输入相应参数:“↑”、“↓”键把光标移到“准确级”上,“确定”,选择相应的准确等级。

同理,其它参数依次输入。

1、变比、极性及直阻测量根据面板提示,连接好仪器与被测互感器。

其中测试线的四芯线在被测互感器的二次端子上红红,黑黑相接,如图:“↑”、“↓”键,把光标移到“变比直阻测量”上,“确定”。

进入变比、极性及直阻测量:当页面内显示“测量中…”时,表明仪器正在测量当中。

在此过程中,请确保仪器和被测互感器的接线连接,以及切勿触摸被测互感器与测试夹子!当页面内显示“测量完成”时,说明仪器测量结束。

显示的结果如上。

此时,蜂鸣器长响一次,提示测量完成。

“↑”、“↓”键,光标在“打印”“存储”其一选项上,“确定”键则执行相关功能。

测量完成之后,如需再次测量,请等待页面内显示“等待测量”后,再次“确定”测量。

页面进行数据清除,显示初始界面。

2、标准误差测量根据面板提示,连接好仪器与被测互感器。

其中测试线的四芯线在被测互感器的二次端子上红红,黑黑相接,如图:“↑”、“↓”键,把光标移到“标准误差测量”上,“确定”。

进入电流互感器标准误差测量:在测量过程中,请确保仪器和被测互感器的接线连接,以及切勿触摸被测互感器与测试夹子!此页面测量,测量时间大约在2分钟内完成,请耐心等待!测量过程中,如果出现下界面:蜂鸣器长响一次且页面显示“变比错误”,提示测试线所接的互感器变比不正确。

蜂鸣器短响三次且页面无显示“变比错误”,提示测试线所接的互感器变比正确,而极性不正确。

无论蜂鸣器与页面处于何种状态,仪器还是对被测互感器进行标准误差测量!切勿触摸被测互感器与测试夹子!若需要进行对被测互感器的调整,“复位”键重新测量,或者关机。

仪器逐点显示标准误差的每个点的比差、角差。

每测完一点的比差、角差,蜂鸣器短响一次。

测量完成后,蜂鸣器长响一次。

“↑”、“↓”键,光标在“打印”“存储”其一选项上,“确定”键则执行相关功能。

测量完成之后,如需再次测量,请等待页面内显示“等待测量”后,再次“确定”测量。

页面进行数据清除,显示初始界面。

3、任意误差测量接线参照本说明书“标准误差测量”。

输入需要测量的任意点的五个数值,数值范围为1%-200%。

不需要测量,以0表示;小于0%,默认不测量;大于200%,默认200%。

“↑”、“↓”键,光标移到“测量”上,“确定”键,仪器开始测量。

蜂鸣器响,以及页面显示“变比错误”,请参照“标准误差测量”中相关说明。

仪器逐点显示标准误差的每个点的比差、角差。

每测完一点的比差、角差,蜂鸣器短响一次。

0%点,蜂鸣器短响一次,页面显示星号。

在测量过程中,请确保仪器和被测互感器的接线连接,以及切勿触摸被测互感器与测试夹子!测量完成后,蜂鸣器长响一次。

“↑”、“↓”键,光标在“打印”“存储”其一选项上,“确定”键则执行相关功能。

测量完成之后,如需再次测量,请等待页面内显示“等待测量”后,再次“确定”测量。

页面进行数据清除,显示初始界面。

4、任意负荷下的标准误差以及任意误差测量接线参照本说明书“标准误差测量”。

任意负荷下的标准误差,修改铭牌参数下的“额定负荷”或者“下限负荷”,进入“标准误差测量”,操作参照本说明书的“标准误差测量”。

任意负荷下的任意误差,修改铭牌参数下的“额定负荷”或者“下限负荷”,进入“任意误差测量”操作参照本说明书的“任意误差测量”。

5、CT实际负荷测量本仪器的“CT实际负荷测量”时测量被测互感器二次回路所带负载的负荷、阻抗、电抗以及功率因数。

完全断开被测电路互感器二次与二次回路。

接线如图:“↑”、“↓”键,把光标移到“实际负荷测量”上,“确定”。

进入二次回路实际负荷测量:在测量过程中,请确保仪器和被测互感器的接线连接,以及切勿触摸被测二次回路与测试夹子!“↑”、“↓”键,光标在“打印”“存储”其一选项上,“确定”键则执行相关功能。

产品名称:MEHG-C电流互感器现场校验仪生产厂家:武汉摩恩智能电气有限公司参考阅读:/show/91测量完成之后,如需再次测量,请等待页面内显示“等待测量”后,再次“确定”测量。

页面进行数据清除,显示初始界面。

7、查看存储数据在“主菜单”下,光标移到“存储记录”,“确定”进入查看存储数据。

其中:“上一记录”――当前存储编号的上一组存储编号;“下一记录”――当前存储编号的下一组存储编号;相关选项“确定”键,当前数据上移或下移一组。

当“存储编号”显示查看存储数据的编号后,光标移到相应的存储编号上,“确定”进入存储数据的查看,例如:其中:“上一页”――当前存储编号的上一组存储数据;“下一页”――当前存储编号的下一组存储数据;“打印”――打印当前存储编号的存储数据;“删除”――删除当前存储编号的存储数据;“全删除”――删除仪器内全部存储数据;仪器存储数据20组。

存储数据超过20组时,自动依次删除当前存储数据的前20组的数据,请及时备份!6、时间设置在“主菜单”下,光标移到“系统设置”,“确定”进入时间设置。

“确定”键,依据当前时间键入数字,完成当前时间的修改。

五、注意事项1. 仪器在测量带磁分路补偿的CT时,有可能出现测量值在1%(带S级)、5%、20%等较小百分比下的误差值与传统方法测得的误差值有较大差别,这是由于该测试仪的测试方法所决定的。

因为在该测试方法的基础上,无法测出磁分路补偿的补偿量;但100%、120%电流百分比下,满足仪器的检定条件。

2. 开机无显示,请检查电源是否接好,保险是否熔断。

3. 存储记录中,存储的时间为乱码。

当前存入以空数据,不断电下再次查看存储记录中的存储数据。

4. 本界面是基于本公司开发的通用平台,显示部分与测量部分分开。
