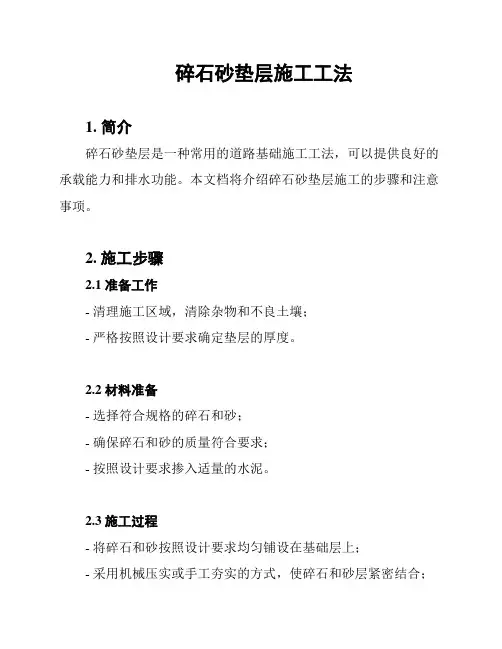

碎石砂垫层施工工法
碎石砂垫层施工工法
1. 简介
碎石砂垫层是一种常用的道路基础施工工法，可以提供良好的承载能力和排水功能。
本文档将介绍碎石砂垫层施工的步骤和注意事项。
2. 施工步骤
2.1 准备工作
- 清理施工区域，清除杂物和不良土壤；
- 严格按照设计要求确定垫层的厚度。
2.2 材料准备
- 选择符合规格的碎石和砂；
- 确保碎石和砂的质量符合要求；
- 按照设计要求掺入适量的水泥。
2.3 施工过程
- 将碎石和砂按照设计要求均匀铺设在基础层上；
- 采用机械压实或手工夯实的方式，使碎石和砂层紧密结合；
- 定期检查垫层的平整度和厚度，及时进行修正；
- 在施工过程中保持良好的排水条件，避免积水。
3. 注意事项
- 施工过程中应注意安全，遵守相关操作规范；
- 确保施工质量，及时修复或更换不合格的材料或工艺；
- 紧密配合相关工种的施工，确保施工的连贯性和质量；
- 遇到特殊地质条件或复杂情况，应根据实际情况调整施工方法。
以上是碎石砂垫层施工工法的内容介绍，希望对您有所帮助。
如有需要，请随时联系我们。
砂砾石垫层施工工法
砂砾石垫层施工工法一、引言砂砾石垫层是一种在道路、铁路、机场跑道等基础结构中常用的施工工法。
它由不同粒径的砂砾石混合而成，能够提供良好的排水性能和承载力，起到支撑和稳定上层结构的作用。
本文将介绍砂砾石垫层的施工工法及其重要性。
二、砂砾石垫层的施工原则1.材料选择在施工前，需要选择合适的砂砾石材料。
一般要求砂砾石具有良好的力学性能、较强的抗压和抗剪切能力，并且粒径分布均匀。
常用的砂砾石材料有天然砾石和人工砾石两种，根据具体工程需求进行选择。
2.施工厚度砂砾石垫层的施工厚度需要根据工程的要求进行确定。
一般情况下，砂砾石垫层的厚度在100～300mm之间。
施工时需要控制好厚度，避免过厚或过薄，确保垫层的承载力和排水性能良好。
3.施工方式砂砾石垫层的施工方式有手工施工和机械施工两种。
手工施工适用于小面积、较小厚度的垫层施工，施工简单但效率较低。
机械施工适用于大面积、较大厚度的垫层施工，能够提高施工效率和质量。
三、砂砾石垫层的施工步骤1.基层处理在进行砂砾石垫层的施工前，首先需要对基层进行处理。
基层表面应平整、坚实，去除松散的土壤和碎石。
如有坑洼或凹凸不平的地方，应先进行修复和调整，确保基层的平整性和稳定性。
2.铺设土工布在基层处理完成后，需要铺设土工布。
土工布能够有效分离砂砾石层和基层，避免其相互渗透和混合，保证垫层的稳定性。
土工布要选用质量良好的材料，并确保其完整性和覆盖范围。
3.铺设砂砾石在铺设土工布后，可以开始铺设砂砾石。
以均匀的方式将砂砾石铺满整个施工区域，并平整压实，确保厚度均匀一致。
根据需要，可以采取分层铺设、压实和校平等措施，提高垫层的稳定性和质量。
4.压实与湿润铺设完成后，需要对砂砾石垫层进行压实。
压实能够提高砂砾石之间的接触密度和抗剪强度，增加垫层的承载力。
同时，施工过程中需要进行湿润处理，确保砂砾石与基层之间的黏结效果，提高垫层的稳定性。
5.验收和偏差修正施工完成后，需要进行验收和偏差修正。

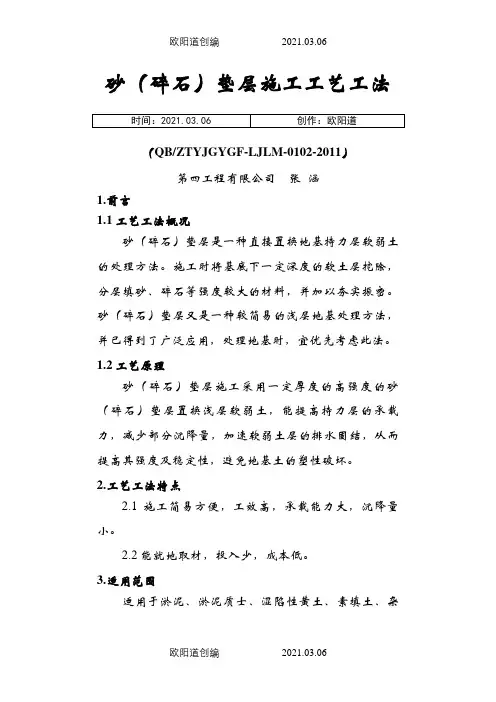

2、砂(碎石)垫层施工工艺工法之欧阳道创编
砂（碎石）垫层施工工艺工法（QB/ZTYJGYGF-LJLM-0102-2011）第四工程有限公司张涵1.前言1.1工艺工法概况砂（碎石）垫层是一种直接置换地基持力层软弱土的处理方法。
施工时将基底下一定深度的软土层挖除，分层填砂、碎石等强度较大的材料，并加以夯实振密。
砂（碎石）垫层又是一种较简易的浅层地基处理方法，并已得到了广泛应用，处理地基时，宜优先考虑此法。
1.2工艺原理砂（碎石）垫层施工采用一定厚度的高强度的砂（碎石）垫层置换浅层软弱土，能提高持力层的承载力，减少部分沉降量，加速软弱土层的排水固结，从而提高其强度及稳定性，避免地基土的塑性破坏。
2.工艺工法特点2.1施工简易方便，工效高，承载能力大，沉降量小。
2.2能就地取材，投入少，成本低。
3.适用范围适用于淤泥、淤泥质士、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层地基处理。
4.主要引用标准《公路工程质量检验评定标准》JTGF801；《公路路基施工技术规范》JTG_F10；《铁路路基施工规范》TB10202；5.施工方法先将路基底面下处理范围内的软弱土层挖除，分层换填结构较好、强度大、压缩性小、性能稳定的中(粗)砂、碎石等材料，并夯实以达到设计的密实度。
6.工艺流程及操作要点6.1施工工艺流程砂（碎石）垫层施工的工艺流程见图1。
图16.2操作要点6.2.1 施工准备1地基2346.2.2 分层铺设垫层1砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭茬处应注意压（夯）实。
施工应按先深后浅的顺序进行。
2分段施工时，接茬处应做成斜坡，每层接茬处的水平距离应错开0.5m～1.0m，并应充分压（夯）实。
3铺筑的砂石应级配均匀，如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
4 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8％～12％。
垫层施工工法.
垫层施工工法.垫层施工工法是指在地面基础上首先进行的一层地面工程，也叫做地面底层或基层。
其主要作用是加强地基的稳定性、承载能力和整体性，提高地面的平整度和强度，为地面后续的施工提供良好的基础。
以下是垫层施工工法的详细描述：一、工艺流程1、施工前准备：了解地面的原材料、场地的环境、气候等情况，计算地面的承重极限，制定施工方案。
2、基础处理：处理地基表层，剥离浮土和松软土层，挖去石子，平整基础，打结实做好土层的压实。
3、垫层铺设：将碎石或混凝土碎片等基材铺在地面基础上，通过铺设机或手工进行铺设，同时利用振动机振实，使垫层达到均匀、平整、紧密的状态。
4、碾压加密：机械碾压或人工压实，使垫层更加坚固。
5、刮平面层：在垫层上面浇筑约5-10cm厚度的砂浆层，并进行平整、光洁、无缺陷处理。
二、材料选用1、石材：采用山中石、河坑石等硬度较高的石材，碎石的直径适合在5-10cm之间。
2、混凝土碎片：混凝土碎片应选择较平整、无尖锐的碎片，不含钢筋和其他杂物。
3、砂浆：砂浆应选择大于3mm的级配沙子和水泥拌制而成的砂浆，掺入适量的增塑剂、防水剂等。
三、施工要点1、建立好的地基是施工的关键，施工前必须对地基进行调查、理解和检测。
该层施工质量对地面的平整度、平面度和整体性影响巨大。
因此必须进行细致的规划和设计、全面的监控和检测。
3、碾压加密：通常选择5T-10T的轮压机，机械碾压或人工压实，使垫层得到均匀的压实。
碾压时应根据不同材料的性质和应用要求，选择合适的压实器具、压实时间和碾压层数，并注意避免重复碾压。
4、砂浆砼浇筑：开始浇注砂浆砼之前，应在垫层上作好细微的处理，填补夹渣、缝隙等，确保垫层表面平整整齐。
同时按设计要求配置好砂浆，采用适当的方法重新调整梯度、改正实际石质尺寸和石料的分布情况等。
5、平整剂：在砂浆表面的情况下，我们可能会发现空洞、高低起伏、水泥块等缺陷。
此时，可使用平整剂进行处理。
平整剂可根据实际情况泥水自制或职业制成，并根据实际状况选择适当的标准和工具来实施。

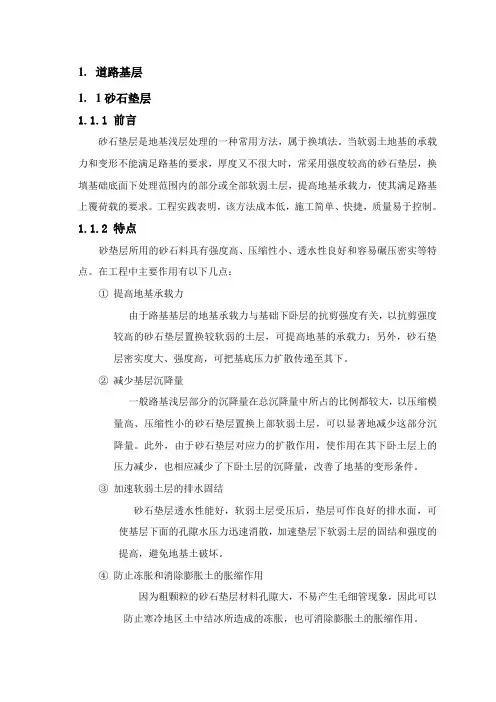

砂垫层
1.道路基层1.1砂石垫层1.1.1 前言砂石垫层是地基浅层处理的一种常用方法，属于换填法。
当软弱土地基的承载力和变形不能满足路基的要求，厚度又不很大时，常采用强度较高的砂石垫层，换填基础底面下处理范围内的部分或全部软弱土层，提高地基承载力，使其满足路基上覆荷载的要求。
工程实践表明，该方法成本低，施工简单、快捷，质量易于控制。
1.1.2 特点砂垫层所用的砂石料具有强度高、压缩性小、透水性良好和容易碾压密实等特点。
在工程中主要作用有以下几点：①提高地基承载力由于路基基层的地基承载力与基础下卧层的抗剪强度有关，以抗剪强度较高的砂石垫层置换较软弱的土层，可提高地基的承载力；另外，砂石垫层密实度大、强度高，可把基底压力扩散传递至其下。
②减少基层沉降量一般路基浅层部分的沉降量在总沉降量中所占的比例都较大，以压缩模量高、压缩性小的砂石垫层置换上部软弱土层，可以显著地减少这部分沉降量。
此外，由于砂石垫层对应力的扩散作用，使作用在其下卧土层上的压力减少，也相应减少了下卧土层的沉降量，改善了地基的变形条件。
③加速软弱土层的排水固结砂石垫层透水性能好，软弱土层受压后，垫层可作良好的排水面，可使基层下面的孔隙水压力迅速消散，加速垫层下软弱土层的固结和强度的提高，避免地基土破坏。
④防止冻胀和消除膨胀土的胀缩作用因为粗颗粒的砂石垫层材料孔隙大，不易产生毛细管现象，因此可以防止寒冷地区土中结冰所造成的冻胀，也可消除膨胀土的胀缩作用。
1.1.3 适用范围：砂石（砂砾、砂卵石）垫层主要适用于中小型建筑工程中的浜、塘、沟等的局部处理；适用于一般饱和、非饱和的软弱土和水下黄土地基处理；不宜用于地下水位较高，且地下水流速快、流量大的地基处理；不宜用于大面积堆载、密集基础和动力基础的软土地基处理。
1.1.4 工艺原理砂石垫层料可归于无粘性粗颗粒土，一般认为，粗粒料形成骨架，细粒料充填孔隙，充填愈好，整个土体密度愈大，抗剪强度愈高，深陷变形愈小，则承载力愈高。
解析岩土工程中软土地基处理技术的应用
解析岩土工程中软土地基处理技术的应用在岩土工程中，对于淤泥质软土地基必要采取一定的处置方法和工艺技术进行处理。
软土具有较大的孔隙，含水量也大于普通土，这使得软土地基的结构也极容易因施工受到影响，强度下降。
这就需要在充分认识到软土地基特点及危害的基础上，采取合适的勘察处理方案，为后续施工提供有力参考。
基于此，本文就岩土工程软土地基处理技术的应用进行分析与研究。
标签：岩土工程；软土地基；处理技术引言软弱地基处理技术方法很多、发展很快，但在很多方面还有不足之处，有待发展，要进一步提高软弱地基处理技术的综合应用水平，发展新的软弱地基处理技术、研制新的机械、新的材料、提高施工工艺、努力实现信息化施工、完善施工工法的质量检验、全面发展测试技术、发展现场监测技术，促进地基处理理论方面的进一步发展，重视专业施工队伍建设、深化施工管理体制改革。
一、软土地基概述（一）概念。
我国地域辽阔，地质类型相对复杂，软土地基分布较为广泛，在房建工程施工过程中，难免会遇到软土地基处理问题，只有处理好软土地基，才能增强地基的承载能力，避免不均匀沉降发生。
所谓的软土地基，指的是地基土壤属于含水量大、压缩性高、承载力低的粘土，其形态主要以流塑状。
（二）特点。
以内部天然孔隙为标准，内部天然孔隙≥1且天然含水量较高的细粒土均可以称之为软土，软土的详细划分还包含了淤泥、泥炭、淤泥质土等等。
软土地基的典型特点包括不均匀、压缩性高、强度弱、透水性差以及较强的流变和触变性等等。
（三）危害。
以工程施工实践为参考，结合软土地基特点来看，其主要危害表现为：基坑内壁因抗剪性较差，极易导致位移，进一步引起工程项目坍塌以及周围工程的裂开与位移等问题。
二、岩土工程中软土地基的处理方法（一）强夯法：强夯方法，顾名思义，即用重锤将地基夯实，此种方法主要运用于土层空隙较大的地基和含水量适量的粘性软土，对于这些特点的软土地基，这种方法也将产生较好的处理效果。
对于表层或者浅层不均匀地基的处理一般也运用强夯的方式。
砂垫层施工工艺工法(一)
砂垫层施工工艺工法（一）引言概述:砂垫层施工工艺工法是在建筑施工中起到分散地表载荷、增强地表承载力的重要工程措施。
本文将重点介绍砂垫层施工工法的相关内容。
首先，我们将从材料准备和施工准备两个方面进行阐述。
其次，我们将介绍砂垫层施工的基本要求和施工流程。
然后，我们将详细讲解砂垫层施工的5个重要环节，包括砂垫层的厚度控制、材料的选用、施工方法、施工验收和施工安全。
最后，我们将总结本文的内容，并提出一些建议。
正文内容:一、材料准备1.选用适宜的砂料：砂料应选择颗粒分布均匀、含量适当、压实性能良好的砂石。
2.控制水分含量：砂料的水分含量应符合施工要求，避免对施工造成不利影响。
3.备足施工材料：确认砂料数量，备足施工所需的砂石材料。
二、施工准备1.场地清理：清除施工区域内的杂物和不平整的地面，确保施工质量。
2.调整地基：根据实际情况，对地基进行调整和处理，以保证地基的稳定性。
3.检查施工工具：检查施工所需的工具和设备，确保其正常运行。
三、基本要求和施工流程1.砂垫层厚度要求：根据工程设计要求，确定合适的砂垫层厚度。
2.施工流程概述：清洁地表、铺设防膜、铺设砂料、压实砂垫层。
四、砂垫层施工的5个重要环节1.砂垫层厚度控制：通过测量工具和控制设备，确保砂垫层的厚度符合设计要求。
2.材料的选用：根据工程要求和地质条件，选用合适的砂料。
3.施工方法：选择适合的施工方法，如机械压实、水压冲刷等。
4.施工验收：按照规范对施工质量进行检验和验收。
5.施工安全：制定安全措施，提高工人的施工安全意识，防止事故发生。
总结:砂垫层施工工艺工法是确保建筑稳定性的重要环节。
在确保材料质量和施工准备的基础上，控制砂垫层厚度、选用合适的材料、采用正确的施工方法，并进行施工验收和施工安全控制，都是保证施工质量和工程安全的关键。
在实际施工中，应严格按照相关规范和要求进行操作，确保砂垫层施工工艺工法得到正确实施，为后续工程提供坚实的基础。
垫层施工工法
垫层施工工法黑龙江省龙建路桥第三工程有限公司丛明周宇宸1工法特点垫层【bed course】指的是设于基层以下的结构层。
其主要作用是隔水、排水、防冻以改善基层和土基的工作条件。
垫层为介于基层与土基之间的结构层, 在土基水稳状况不良时,用以改善土基的水稳状况,提高路面结构的水稳性和抗冻胀能力,并可扩散荷载,以减少土基变形。
本工法研究总结出一套碎石垫层是一种直接置换地基持力层软弱土的处理方法；施工时将基底下一定深度的软土层挖除，分层填砂、碎石等强度较大的材料，并加以夯实振密。
碎石垫层又是一种较简易的浅层地基处理方法，并已得到了广泛应用，处理地基时，宜优先考虑此法延长了高等级路面使用年限，社会效益非常显著；同时，本工法在原材料、施工安全及环保等方面没有特殊要求，只要严格控制各施工环节就能达到理想的质量目标，所以，本工法具有很高的推广价值。
2 适用范围本工法是一种直接地基支持力层软软弱土的处理方法，适用于由粘土和粉土等细微颗粒含量多的松软土、孔隙大的有机质土、泥炭以及松散砂等土层，地下水位高,其上的填方及构造物稳定性差且发生沉降的地基；适用于淤泥、淤泥质土、湿陷性黄土土地基及暗沟、杂填土地基及暗沟、暗塘等浅层处理；适用于处理淤泥、淤泥质土和充填土等饱和黏性地基；适用于碎石土、砂土、低饱和度的粉土、黏性土、湿陷性黄土、杂填土等地基。
3 工艺原理碎石垫层施工采用一定厚度的高强度的碎石垫层置换浅层软弱土，能提高持力层的承载力，减少部分沉降量，加速软弱土层的排水固结，从而提高其强度及稳定性，避免地基土的塑性破坏。
4 施工工艺及操作要点4.1施工工艺流程图施工工艺流程图4.1.14.2操作要点4.2.1材料管理级配碎石垫层的原材料主要由粗集料、细集料等组成。
粗集料的质量控制指标主要是碎石压碎值和颗粒组成，一般粗集料的压碎值不大于30％，针片状颗粒含量不大于20%；细集料主要是控制好石屑的颗粒组成、含泥量和掺加量,保证级配连续。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砂（碎石）垫层施工工艺工法
（QB/ZTYJGYGF-LJLM-0102-2011）
第四工程有限公司张涵
1.前言
1.1工艺工法概况
砂（碎石）垫层是一种直接置换地基持力层软弱土的处理方法。
施工时将基底下一定深度的软土层挖除，分层填砂、碎石等强度较大的材料，并加以夯实振密。
砂（碎石）垫层又是一种较简易的浅层地基处理方法，并已得到了广泛应用，处理地基时，宜优先考虑此法。
1.2工艺原理
砂（碎石）垫层施工采用一定厚度的高强度的砂（碎石）垫层置换浅层软弱土，能提高持力层的承载力，减少部分沉降量，加速软弱土层的排水固结，从而提高其强度及稳定性，避免地基土的塑性破坏。
2.工艺工法特点
2.1施工简易方便，工效高，承载能力大，沉降量小。
2.2能就地取材，投入少，成本低。
3.适用范围
适用于淤泥、淤泥质士、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等的浅层地基处理。
4.主要引用标准
《公路工程质量检验评定标准》JTGF801；
《公路路基施工技术规范》JTG_F10；
《铁路路基施工规范》TB10202；
5.施工方法
先将路基底面下处理范围内的软弱土层挖除，分层换填结构较好、强度大、压缩性小、性能稳定的中(粗)砂、碎石等材料，并夯实以达到设计的密实度。
6.工艺流程及操作要点
6.1施工工艺流程
砂（碎石）垫层施工的工艺流程见图1。
图1砂（碎石）垫层施工的工艺流程图
6.2操作要点
6.2.1 施工准备
1 将地基上表面的浮土和杂物清除干净，平整原有地基
2 设置控制铺筑厚度的标志。
3 对级配砂石进行技术鉴定，应符合设计要求。
4 路基高低差分段处，应由设计方提出设计处理，以免高低差接缝处地基不均匀沉降开裂。
6.2.2 分层铺设垫层
1 砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭茬处应注意压（夯）实。
施工应按先深后浅的顺序进行。
2 分段施工时，接茬处应做成斜坡，每层接茬处的水平距离应错开0.5m～1.0m，并应充分压（夯）实。
3 铺筑的砂石应级配均匀，如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。
4 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8％～12％。
5 砂（碎石）垫层的施工质量检验必须分层进行，每铺一层砂石垫层，应按规范要求检查，检测标准符合表1要求。
表1 砂（碎石）垫层实测项目
6.2.3压实
夯实或碾压的遍数，由现场试验确定。
采用压路机往复碾压，一般碾压不少于4 遍，其轮距搭接不小于50㎝。
边缘和转角处应用人工或蛙式打夯机补夯密实。
6.2.4检验
1 施工时应分层找平，夯压密实，应设置纯砂检查点，用200cm³ 的环刀取样，测定干砂的质量密度。
下层密实度合格后，方可进行上层施工。
2 用贯入法测定回填质量时，可使用贯入仪、钢筋等以贯入度进行检查，小于试验所确定的贯入度为合格。
3 施工过程中应对压实度、边坡、平整度等进行检测，检测标准符合表2中的要求。
表2 换填路基的质量检验和质量标准
6.2.5 找平
最后一层压完成后，表面应拉线找平，并且要符合设计规定的标高。
7.劳动力组织
劳动力计划参见表3，可根据实际工程量、工期等情况进行调整。
表3 砂（碎石）垫层施工劳动力组织表
8.主要机具设备
主要施工机械设备参见表4，数量和机械型号等根据工程规模、特点等进行调整配备。
表4 砂（碎石）垫层施工机具设备配备表
9.1易出现的质量问题
9.1.1基底处理不到位；
9.1.2分层厚度、密实度的控制；
9.1.3材料不洁净。
9.2保证措施
9.2.1 将地基上表面的浮土和杂物清除干净，平整原有地基
9.2.2 设置控制铺筑厚度的标志。
铺筑砂石的每层厚度，一般为15 ㎝～20 ㎝，不宜超过30 ㎝,分层厚度可用样桩控制。
大面积的砂石垫层，铺筑厚度可达35 ㎝。
9.2.3对级配砂石进行技术鉴定，进场应符合设计要求。
10.安全措施
10．1主要安全风险分析
安全风险包括各种机械设备操作安全、机械伤害等方面。
10．2保证措施
10.2.1各种机械操作人员和车辆加强安全动态管理，必须持证上岗，不准操作与操作证不符的机械，不准将机械设备交给无证人员操作。
10.2.2 严禁在行走机械的前后方休息，行走前必须检查周围情况确认无障碍时鸣笛操作。
10.2.3 施工现场应设置警示标志，施工人员佩戴劳动防护用品，非施工人员禁止进入施工区域。
10.2.4 安排专人在工地与既有道路出入口、工地内弃土运输、砂砾、碎石等材料运输的车辆行驶交通安全进行指挥。
11.环保措施
11．1施工中尽量减少对自然环境的破坏，合理规划施工便道、施工场地、固定行车路线，施工车辆和施工机械按规定路线行驶，不随意碾压线路规定以外处，限制扩大人为活动范围，破坏地表植被。
11．2施工现场制定洒水防尘措施，指定专人负责及进清运废渣土及便道维修养护。
11．3自卸车后车厢增加挡板，防止掉渣。
12.应用实例
12.1工程简介
北京至福州高速公路温家圳至沙塘隘段A4—1标段，位于江西省抚州市展平乡，起讫里程为K37+600～K43+300，线路总长5.7公里，地处鄱阳湖南岸鄱阳湖平原与赣中低丘岗地过渡地带，K38+590～K38+840段位地基属浅层过湿土，且该段路基填筑较高。
12.2施工情况
北京至福州高速公路温家圳至沙塘隘段A4—1标段在施工过程中，为了保证施工质量，清表后地表50cm厚范围采取了翻松晾晒回填碾压至原地面，然后设置50cm砂垫层，最后正常填筑路基的处理方案。
通过细致科学的管理，保证了我公司施工生产的顺利进行，项目于2004年12月通过竣工验收。
12.3工程结果评价
换填砂（碎石）垫层施工适合处理范围较大、处理深度较浅的建筑物范围内的地基，法具有施工工艺简单，施工不需特殊机械，施工周期短，施工质量易于控制等特点，且其与采用桩基础及片筏基础相比明显节约工程造价，故成软弱地基处理常用的方法之一。
12.4建设效果及施工图片
图2 去除软土层
图3 碎石铺设、碾压。
