导轨的设计与选择
滑动导轨设计和使用注意事项
滑动导轨设计和使用注意事项导轨是一种常见的机械装置，用于引导物体在特定路径上运动。
滑动导轨是一种最常见的导轨类型，它通常由两个相互配合的零件构成，即导轨和滑块。
导轨是一个固定的结构，而滑块则可以在导轨上滑动。
滑动导轨广泛应用于各个领域，如工业生产、交通运输、医疗设备等。
设计和使用滑动导轨时需要注意以下几个方面。
滑动导轨的设计要考虑到所需的运动精度和负载要求。
不同的应用场景对导轨的要求不同，有些需要高精度的运动控制，有些需要承载较大的负载。
因此，在设计滑动导轨时，需要根据具体的使用需求选择合适的材料和结构，以确保导轨的稳定性和可靠性。
滑动导轨的润滑和维护也是非常重要的。
导轨和滑块之间的摩擦会产生热量和磨损，如果不适当的润滑，会导致导轨的损坏和使用寿命的缩短。
因此，在使用滑动导轨时，需要定期检查润滑情况，及时添加润滑剂，并定期清洁导轨和滑块，以保持其良好的工作状态。
滑动导轨的安装和调试也需要注意。
导轨的安装位置和方向需要准确无误，以确保滑块能够顺畅地在导轨上运动。
在安装时，需要使用适当的工具和操作方法，避免对导轨和滑块造成损坏。
在调试过程中，需要仔细调整导轨的位置和滑块的间隙，以确保导轨的平稳运动和滑块的精确定位。
滑动导轨的使用注意事项还包括以下几点。
避免在滑动导轨上施加过大的力量或冲击力。
滑动导轨通常设计用于承载特定范围内的负载，如果超过其承载能力，会导致导轨的变形或损坏。
因此，在使用滑动导轨时，需要根据导轨的负载能力合理安排物体的重量和运动速度，避免超过导轨的承载能力。
避免在滑动导轨上堆积杂物或沉积物。
杂物或沉积物会干扰滑块的运动，增加滑动导轨的摩擦力，影响导轨的工作效果。
因此，在使用滑动导轨时，需要保持导轨和滑块的清洁，并定期清理周围的杂物和沉积物。
定期检查和维护滑动导轨的工作状态。
滑动导轨在长时间使用后，可能会出现磨损、松动或其他故障。
因此，需要定期检查导轨和滑块的状态，及时发现问题并进行修复或更换。
导轨设计的基本要求

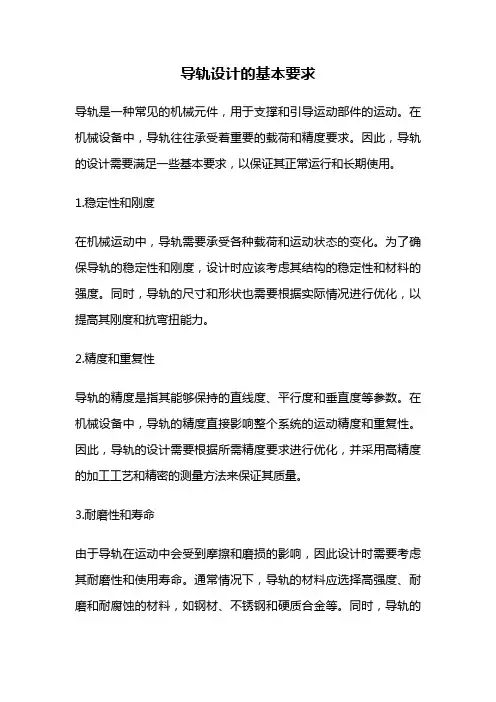

导轨设计的基本要求导轨是一种常见的机械元件，用于支撑和引导运动部件的运动。
在机械设备中，导轨往往承受着重要的载荷和精度要求。
因此，导轨的设计需要满足一些基本要求，以保证其正常运行和长期使用。
1.稳定性和刚度在机械运动中，导轨需要承受各种载荷和运动状态的变化。
为了确保导轨的稳定性和刚度，设计时应该考虑其结构的稳定性和材料的强度。
同时，导轨的尺寸和形状也需要根据实际情况进行优化，以提高其刚度和抗弯扭能力。
2.精度和重复性导轨的精度是指其能够保持的直线度、平行度和垂直度等参数。
在机械设备中，导轨的精度直接影响整个系统的运动精度和重复性。
因此，导轨的设计需要根据所需精度要求进行优化，并采用高精度的加工工艺和精密的测量方法来保证其质量。
3.耐磨性和寿命由于导轨在运动中会受到摩擦和磨损的影响，因此设计时需要考虑其耐磨性和使用寿命。
通常情况下，导轨的材料应选择高强度、耐磨和耐腐蚀的材料，如钢材、不锈钢和硬质合金等。
同时，导轨的表面处理和润滑也是保证其寿命的重要因素。
4.安全性和可靠性导轨作为机械设备的重要组成部分，其安全性和可靠性也是设计时需要考虑的因素之一。
设计时需要充分考虑导轨的使用环境和工作条件，合理地选择材料和结构，并采用可靠的连接方式和安装方法，以确保导轨的安全性和可靠性。
5.易于维护和更换在机械设备中，导轨的维护和更换也是不可避免的。
因此，设计时需要考虑导轨的拆卸和组装方便性，以及易于更换的设计。
此外，导轨的润滑和清洗也应该方便快捷，以保证其正常运行和使用寿命。
导轨的设计需要考虑多方面的因素，以满足机械设备的实际需求。
在设计时，应尽可能地考虑导轨的稳定性、精度、耐磨性、安全性和易于维护等方面，以确保其正常运行和长期使用。
铸铁导轨设计标准要求有哪些

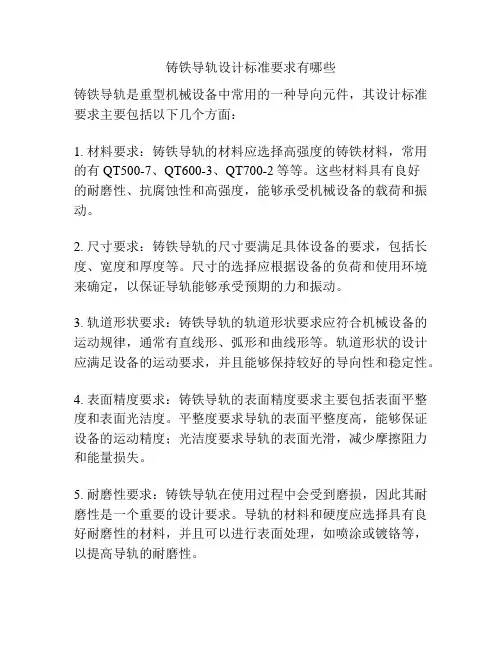

铸铁导轨设计标准要求有哪些铸铁导轨是重型机械设备中常用的一种导向元件，其设计标准要求主要包括以下几个方面：1. 材料要求：铸铁导轨的材料应选择高强度的铸铁材料，常用的有QT500-7、QT600-3、QT700-2等等。
这些材料具有良好的耐磨性、抗腐蚀性和高强度，能够承受机械设备的载荷和振动。
2. 尺寸要求：铸铁导轨的尺寸要满足具体设备的要求，包括长度、宽度和厚度等。
尺寸的选择应根据设备的负荷和使用环境来确定，以保证导轨能够承受预期的力和振动。
3. 轨道形状要求：铸铁导轨的轨道形状要求应符合机械设备的运动规律，通常有直线形、弧形和曲线形等。
轨道形状的设计应满足设备的运动要求，并且能够保持较好的导向性和稳定性。
4. 表面精度要求：铸铁导轨的表面精度要求主要包括表面平整度和表面光洁度。
平整度要求导轨的表面平整度高，能够保证设备的运动精度；光洁度要求导轨的表面光滑，减少摩擦阻力和能量损失。
5. 耐磨性要求：铸铁导轨在使用过程中会受到磨损，因此其耐磨性是一个重要的设计要求。
导轨的材料和硬度应选择具有良好耐磨性的材料，并且可以进行表面处理，如喷涂或镀铬等，以提高导轨的耐磨性。
6. 安装和固定要求：铸铁导轨的安装和固定要求应符合设备的安装规范和要求，确保导轨安装牢固、稳定，并符合设备的运动和使用要求。
7. 检测和验收要求：铸铁导轨在生产过程中需要进行检测和验收，以确保导轨的质量和性能满足要求。
常用的检测方法包括外观检查、尺寸测量、硬度测试和耐磨性检测等。
综上所述，铸铁导轨的设计标准要求主要包括材料要求、尺寸要求、轨道形状要求、表面精度要求、耐磨性要求、安装和固定要求，以及检测和验收要求。
这些要求的合理设计和满足可以保证铸铁导轨的质量和性能，从而提高机械设备的运行效率和使用寿命。
滑动导轨使用的设计要点
滑动导轨使用的设计要点滑动导轨使用的设计要点1. 介绍滑动导轨的作用及其在不同领域中的应用滑动导轨是一种常见的工程构件，可以用于各种机械设备中的线性运动导向。
它的设计要点关系到设备的性能和稳定性，因此在使用滑动导轨时需要注意一些关键的设计要点。
滑动导轨广泛应用于工业机械、自动化设备、数控机床等领域，通过对导轨的设计要点的全面理解，可以提高设备的使用寿命和运行效率。
2. 考虑载荷要求和材料选择滑动导轨承受着各种载荷，因此首先需要对载荷要求进行准确定义。
根据载荷要求，可以选择适合的材料来制造导轨。
常见的材料包括金属和塑料。
金属导轨通常具有较高的强度和耐磨性，适用于承受较大载荷的情况，而塑料导轨则更适用于轻载荷或对噪音和振动敏感的应用。
3. 减小摩擦和磨损滑动导轨的摩擦和磨损是影响设备寿命和性能的关键因素。
为了减小摩擦和磨损，可以采取以下措施：- 使用高质量的导轨材料，具有良好的抗磨损性能。
- 定期润滑导轨，选择适合的润滑剂，并遵循正确的润滑程序。
- 避免颗粒物进入导轨，保持导轨的清洁。
4. 设计合理的结构和尺寸滑动导轨的结构和尺寸对设备的性能和稳定性至关重要。
以下几个方面需要特别关注：- 导轨的平整度：导轨必须保持平整，以确保滑动表面的接触面积均匀，减少摩擦和磨损。
- 导轨的刚度：导轨的刚度越高，抗变形和振动的能力就越强。
- 导轨的尺寸：根据实际需求确定导轨的长度和宽度，避免尺寸过大或过小，影响导轨的使用效果。
5. 注意导轨的安装和调试正确的安装和调试过程对于滑动导轨的使用至关重要。
以下几个方面需要特别注意：- 导轨的对齐：确保导轨与其他设备部件的对齐度高，避免出现偏移和不稳定。
- 导轨的平行度：保持导轨的平行度，以确保滑块在导轨上的平稳运动。
- 导轨的润滑：在安装和调试过程中，对导轨进行适当的润滑，以减小滑动摩擦。
总结:滑动导轨作为一种常见的工程构件，在各个领域中都有广泛的应用。
要设计出性能稳定、使用寿命长的滑动导轨，需要注意载荷要求和材料选择、减小摩擦和磨损、设计合理的结构和尺寸以及注意安装和调试过程。
导轨的设计与选择
一、导轨的设计与选择。
1、对导轨的要求1）导轨精度高导轨精度是指机床的运动部件沿导轨移动时的直线和它与有关基面之间的相互位置的准确性。
无论在空载或切削工件时导轨都应有足够的导轨精度，这是对导轨的基本要求。
2）耐磨性能好导轨的耐磨性是指导轨在长期使用过程中保持一定导向精度的能力。
因导轨在工作过程中难免磨损，所以应力求减少磨损量，并在磨损后能自动补偿或便于调整。
3）足够的刚度导轨受力变形会影响部件之间的导向精度和相对位置，因此要求轨道应有足够的刚度。
4）低速运动平稳性要使导轨的摩擦阻力小，运动轻便，低速运动时无爬行现象。
5）结构简单、工艺性好导轨的制造和维修要方便，在使用时便于调整和维护。
2、对导轨的技术要求1）导轨的精度要求滑动导轨，不管是V-平型还是平-平型，导轨面的平面度通常取0.01〜0.015mm,长度方面的直线度通常取0.005〜0.01mm;侧导向面的直线度取0.01~0.015mm, 侧导向面之间的平行度取0.01〜0.015mm,侧导向面对导轨地面的垂直度取0.005〜0.01mm。
2）导轨的热处理数控机床的开动率普遍都很高，这就要求导轨具有较高的耐磨性，以提高其精度保持性。
为此，导轨大多需要淬火处理。
导轨淬火的方式有中频淬火、超音频淬火、火焰淬火等，其中用的较多的是前两种方式。
二、导轨的种类和特点导轨按运动轨迹可分为直线运动导轨和圆运动导轨；按工作性质可分为主运动导轨、进给运动导轨和调整导轨；按接触面的摩擦性质可分为滑动导轨、滚动导轨和静压导轨等三大类。
1）滑动导轨：是一种做滑动摩擦的普通导轨。
滑动导轨的优点是结构简单，使用维护方便，缺点是未形成完全液体摩擦时低速易爬行，磨损大，寿命短，运动精度不稳定。
滑动导轨一般用于普通机床和冶金设备上。
2）滚动导轨的特点是：摩擦阻力小，运动轻便灵活；磨损小，能长期保持精度；动、静摩擦系数差别小，低速时不易出现"爬行"现象，故运动均匀平稳。
机床导轨设计资料
修不便
处，多用于横梁、立柱、
摇臂导轨
导轨常用防护罩
（4）按受力状况分：
开式导轨：在部件自重和外载作用下，导轨面在 全长上可以始终贴合的导轨。
闭式导轨：在较大的倾覆力矩时，部件自重不能 使导轨面贴合，必须用压板作为辅助 导轨面保证主导轨面贴合的导轨。
感谢阅读
• 感谢阅读
• 感谢阅读
2.圆周运动导轨 用于圆工作台、转盘等旋转运
动部件。
（1）平面圆环导轨 必须配有工作台心轴轴承，用
得较多。 （2）锥形圆环导轨
能承受轴向和径向载荷，但制造较困难。
（3）V形圆环导轨 制造复杂。
不管是直线还是圆环导轨，还可分为凸形导轨副与凹形导轨 副（按固定导轨的凹凸情况）。
凸形导轨副～不易积存切屑，但也不易存油，故常用于低速 移动的场合。
斜镶条调整
调整容易、受力均匀，但制造较难。
第二节 普通滑动导轨
一、直线运动滑动导轨 1.直线运动导轨的截面形状 直线运动导轨截面的基本形状主要有四种：三角形、矩形、燕尾形和圆柱
形，每种之中还有凸凹之分。
上述四种截面的导轨尺寸已经标准化了，可参看有关机床标准。
2. 直线运动导轨的组合
机床直线运动导轨通常由两条导轨组合而成，如图。
双矩形导 轨有宽式和窄 式组合，如图。
二、回转运动滑动导轨 回转运动导轨的截面形状有平面、锥面和V形面三种，如图。
平面环形导轨如图a具有承载能力大、工作精度高、结构简单、制造方便的
优点。
锥面环形导轨如图b的母线倾角常取30º，可以承受一定的径向载荷。 V形面环形导轨如图c、d、e可以承受较大的径向载荷和一定的颠覆力矩。
➢燕尾形导轨 – 制造较复杂，磨损不能补偿， 尺寸紧凑，调整（间隙）方便。
滑动导轨设计和使用注意事项
滑动导轨设计和使用注意事项
滑动导轨是一种常见的机械元件，广泛应用于各种机械设备中。
它的主要作用是支撑和引导运动部件的运动，使其能够平稳地运动。
在设计和使用滑动导轨时，需要注意以下几点。
一、滑动导轨的设计
1. 材料选择：滑动导轨的材料应该具有高强度、高硬度、高耐磨性和高耐腐蚀性等特点。
常用的材料有钢、铜、铝、塑料等。
2. 尺寸设计：滑动导轨的尺寸应该根据具体的使用要求进行设计。
一般来说，导轨的长度应该足够长，以保证运动部件的平稳运动。
3. 表面处理：为了减少摩擦阻力和磨损，滑动导轨的表面应该进行适当的处理。
常用的处理方法有镀铬、喷涂、抛光等。
二、滑动导轨的使用
1. 安装：在安装滑动导轨时，应该保证导轨的安装位置正确，并且安装牢固。
同时，还应该注意导轨的平行度和垂直度，以保证运动部件的平稳运动。
2. 润滑：为了减少摩擦阻力和磨损，滑动导轨应该进行适当的润滑。
常用的润滑方式有油润滑、脂润滑、干润滑等。
在润滑时，应该注意润滑剂的种类和用量，以保证导轨的正常运行。
3. 清洁：为了保证滑动导轨的正常运行，应该定期清洁导轨的表面和内部。
在清洁时，应该使用适当的清洁剂和工具，以避免对导轨造成损伤。
4. 维护：在使用滑动导轨时，应该定期检查导轨的状态，以及润滑剂的使用情况。
如果发现导轨出现磨损或者润滑剂不足，应该及时进行维护和更换。
总之，滑动导轨是一种重要的机械元件，其设计和使用都需要注意一些细节。
只有在正确的使用和维护下，才能保证导轨的正常运行，从而保证机械设备的正常工作。
直线导轨滚珠丝杠的结构设计与精度提升
直线导轨滚珠丝杠的结构设计与精度提升直线导轨滚珠丝杠是一种常见的传动装置，广泛应用于机床、机械装备制造、自动化设备等领域。
其结构设计和精度提升是保证装置性能和使用寿命的重要因素。
一、直线导轨滚珠丝杠的结构设计直线导轨滚珠丝杠由导轨、滚珠螺杆和螺母组成。
在结构设计方面，需要考虑以下几个要素。
1. 导轨选择：直线导轨的选择对于滚珠丝杠的结构设计至关重要。
常见的导轨有滑动导轨和滚动导轨两种。
滚动导轨具有较低的摩擦系数和较高的刚性，适用于高速、高加载的场景；而滑动导轨摩擦系数较高，适用于低速、低负荷的场景。
根据使用环境和要求，选择合适的导轨类型是结构设计的关键之一。
2. 滚珠螺杆的导程和丝杠直径：滚珠丝杠的导程决定了每转所移动的距离，导程越大则移动距离越大。
而丝杠直径对于滚珠丝杠的刚性和承载能力有直接影响。
在结构设计中，需要根据应用场景的需求和装置的设计参数，选择合适的导程和丝杠直径，以满足力学性能的要求。
3. 螺母与滚珠的设计：螺母是滚珠丝杠的核心部件，直接影响着其运动平稳度和使用寿命。
螺母的设计需要考虑滚珠的数量、分布和尺寸，以及与螺杆的配合工艺等因素。
在结构设计中，要保证螺母与滚珠的配合精度，减少运动摩擦和磨损，提升滚珠丝杠的运动精度和使用寿命。
4. 螺杆的几何形状：螺杆的几何形状也会对滚珠丝杠的性能产生影响。
例如，螺杆的螺纹形状、螺距和螺杆的端部加工等因素，都会影响滚珠丝杠的传动效率和运动平稳度。
在结构设计中，需要根据具体应用要求和装置的使用环境，选择合适的螺杆几何形状和端部加工方式，以提升其性能和使用寿命。
二、直线导轨滚珠丝杠精度的提升直线导轨滚珠丝杠的精度是衡量其性能优劣的重要指标，涉及装置的定位精度、回程精度和稳定性等方面。
精度的提升可以通过以下几个途径实现。
1. 材料选择和热处理：滚珠丝杠的材料选择和热处理工艺对其精度有较大影响。
材料的选择需要考虑强度、硬度和耐磨性等因素，以适应高负荷和长时间使用的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、导轨的设计与选择。
1、对导轨的要求
1）导轨精度高
导轨精度是指机床的运动部件沿导轨移动时的直线和它与有关基面之间的相互位置的准确性。
无论在空载或切削工件时导轨都应有足够的导轨精度，这是对导轨的基本要求。
2）耐磨性能好
导轨的耐磨性是指导轨在长期使用过程中保持一定导向精度的能力。
因导轨在工作过程中难免磨损，所以应力求减少磨损量，并在磨损后能自动补偿或便于调整。
3）足够的刚度
导轨受力变形会影响部件之间的导向精度和相对位置，因此要求轨道应有足够的刚度。
4）低速运动平稳性
要使导轨的摩擦阻力小，运动轻便，低速运动时无爬行现象。
5）结构简单、工艺性好
导轨的制造和维修要方便，在使用时便于调整和维护。
2、对导轨的技术要求
1）导轨的精度要求
滑动导轨，不管是V-平型还是平-平型，导轨面的平面度通常取0.01~0.015mm,长度方面的直线度通常取0.005~0.01mm；侧导向面的直线度取0.01~0.015mm,侧导向面之间的平行度取
0.01~0.015mm,侧导向面对导轨地面的垂直度取0.005~0.01mm。
2）导轨的热处理
数控机床的开动率普遍都很高，这就要求导轨具有较高的耐磨性，以提高其精度保持性。
为此，导轨大多需要淬火处理。
导轨淬火的方式有中频淬火、超音频淬火、火焰淬火等，其中用的较多的是前两种方式。
二、导轨的种类和特点
导轨按运动轨迹可分为直线运动导轨和圆运动导轨；按工作性质可分为主运动导轨、进给运动导轨和调整导轨；按接触面的摩擦性质可分为滑动导轨、滚动导轨和静压导轨等三大类。
1）滑动导轨：是一种做滑动摩擦的普通导轨。
滑动导轨的优点是结构简单，使用维护方便，缺点是未形成完全液体摩擦时低速易爬行，磨损大，寿命短，运动精度不稳定。
滑动导轨一般用于普通机床和冶金设备上。
2）滚动导轨的特点是：摩擦阻力小，运动轻便灵活；磨损小，能长期保持精度；动、静摩擦系数差别小，低速时不易出现"爬行"现象，故运动均匀平稳。
缺点是：导轨面和滚动体是点接触或线接触，抗振性差，接触应力大，故对导轨的表面硬度要求高；对导轨的形状精度和滚动体的尺寸精度要求高。
因此，滚动导轨在要求微量移动和精确定位的设备上，获得日益广泛的运用。
3）静压导轨是利用液压力让导轨和滑块之间形成油膜，使滑块有0.02-0.03mm的浮起，从而大大减小了滑块和导轨之间的
摩擦系数，但其依然属于滑动导轨副。
缺点是结构复杂，且需备置一套专门的供油系统。
目前数控机床采用滚动导轨的较多，所以我们主要以滚动导轨为主作介绍。
三、滚动导轨
1、结构与优点
在承导件和运动件之间放入一些滚动体（滚珠、滚柱或滚针），使相配的两个导轨面不直接接触的导轨，称为滚动导轨
1）、摩擦阻力小，运动轻便灵活
2）、磨损小，能长期保持精度；
3）、动、静摩擦系数差别小，低速时不易出现"爬行"现象。
4）、驱动功率大幅度下降，只相当于普通机械的十分之一。
5）、适应高速直线运动，其瞬时速度比滑动导轨提高约10倍。
6）、能实现高定位精度和重复定位精度。
7）、能实现无间隙运动，提高机械系统的运动刚度。
8）、导轨副滚道截面采用合理比值的圆弧沟槽，接触应力小，承接能力及刚度比平面与钢球点接触时大大提高，滚动摩擦力比双圆弧滚道有明显降低。
9）、导轨采用表面硬化处理，使导轨具有良好的可校性；心部保持良好的机械性能。
10）、简化了机械结构的设计和制造。
滚动导轨的缺点是：
1）、导轨面和滚动体是点接触或线接触，抗振性差，接触应力大，故对导轨的表面硬度要求高；
2）、对导轨的形状精度和滚动体的尺寸精度要求高。
2、滚动直线导轨副的精度及选用
滚动直线导轨副分4个精度等级，即2级、3级、4级、5级，其中2级精度最高，依次递减。
各等级检查项目及允差如表
3、滚动直线导轨副的使用
1、基础件上安装导轨副的安装平面的安装要求
2、导轨副联结基准面的结构形式
3、安装基面的台肩高度及倒角形式
4、滚动直线导轨副的安装调整
4、滚动直线导轨的选型与计算
1）、滚动直线导轨的选型
一般是依照导轨的承载量，先跟据经验确定导轨的规格，然后进行寿命计算。
导轨的承载量与导轨规格一般有表中所列出的经验关系。
2）、滚动直线导轨的计算
滚动直线导轨的计算就是计算其距离额定寿命或时间额定寿命。
而额定寿命主要与导轨的额定载荷C和导轨上每个滑块所承受的工作载荷F有关。
额定动载荷C值可以从样本上查到。
每个滑块所承受的工作载荷F则要根据导轨的安装形式和受力情况进行计算。
额定动载荷C是指导轨在一定的载荷下行走一定距离，90%的支承不发生点蚀，这个载荷称为滚动直线导轨的额定动载荷，这个行走距离称为滚动直线导轨的距离额定寿命。
如果把这个行走距离换算成时间，则得到时间额定寿命。
5、滚动直线导轨的标记。
