(优选)汽车人机工程学
汽车总布置人机工程学
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
6、视野校核
4、汽车人机工程关键硬点定义
4、汽车人机工程关键硬点定义
4、汽车人机工程关键硬点定义
4、汽车人机工程关键人机工程关键硬点定义
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
5、人体坐姿校核
2、汽车人机工程设计的过程与步骤
D、汽车的安全性分析：主要包括车内外 突出物校核、汽车安全带布置校核、汽 车安全气囊的布置以及上下车的方便性 校核等。
3、汽车人机工程的相关标准
国内标准
3、汽车人机工程的相关标准
国外标准
4、汽车人机工程关键硬点定义
4、汽车人机工程关键硬点定义
4、汽车人机工程关键硬点定义
汽车总布置人机工程学
目录
1
人机工程概论
2
汽车人机工程的设计过程与步骤
3
汽车人机工程的相关标准
4
汽车人机工程关键硬点定义
5
人体坐姿校核
目录
6
视野校核
7
前风窗玻璃刮刷面积校核
8
手伸及界面校核
9
踏板布置校核
10
上下车方便性校核
1、人机工程学概述

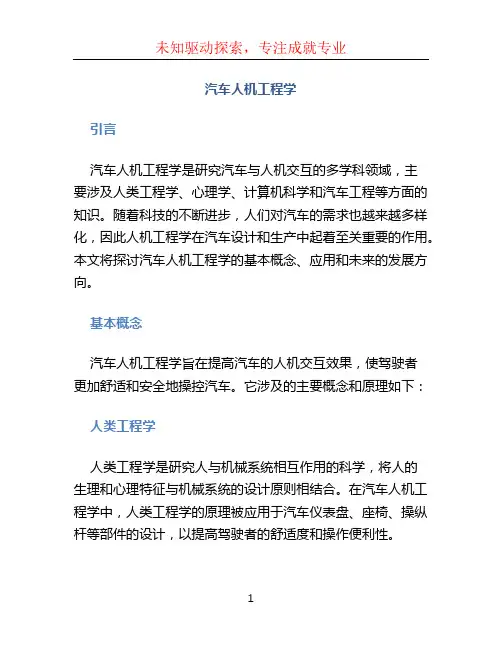

汽车人机工程学 (2)
汽车人机工程学引言汽车人机工程学是研究汽车与人机交互的多学科领域，主要涉及人类工程学、心理学、计算机科学和汽车工程等方面的知识。
随着科技的不断进步，人们对汽车的需求也越来越多样化，因此人机工程学在汽车设计和生产中起着至关重要的作用。
本文将探讨汽车人机工程学的基本概念、应用和未来的发展方向。
基本概念汽车人机工程学旨在提高汽车的人机交互效果，使驾驶者更加舒适和安全地操控汽车。
它涉及的主要概念和原理如下：人类工程学人类工程学是研究人与机械系统相互作用的科学，将人的生理和心理特征与机械系统的设计原则相结合。
在汽车人机工程学中，人类工程学的原理被应用于汽车仪表盘、座椅、操纵杆等部件的设计，以提高驾驶者的舒适度和操作便利性。
心理学心理学在汽车人机工程学中扮演着重要的角色。
通过研究驾驶者的认知和决策过程，可以了解他们对车辆信息和操作的感知和处理能力。
这些心理学原理被用于设计仪表盘显示界面、车辆警示和提示系统，以及驾驶员信息反馈等方面，以提高驾驶者的注意力和反应时间。
计算机科学随着计算机科学的发展，汽车人机工程学中的计算机技术也得以广泛应用。
计算机技术被用于设计交互界面、智能驾驶系统和车载娱乐系统等。
通过人机界面的设计和优化，可以实现更方便的操作和更智能化的驾驶体验。
汽车工程汽车工程是汽车人机工程学的重要组成部分。
了解汽车的结构和性能特点，可以更好地理解驾驶者与汽车之间的交互关系。
在设计汽车人机界面时，需要考虑车辆的操控性能、安全性和舒适度等因素。
应用汽车人机工程学的应用广泛存在于汽车制造业和汽车技术研发领域，其具体应用如下：1.车辆仪表盘设计：根据人类工程学原理，优化仪表盘布局和显示，以提供准确而易于理解的车辆信息。
2.车辆警示和提示系统：通过心理学原理，设计警示和提示系统，提醒驾驶者注意车辆的安全状况。
3.驾驶员信息反馈：通过计算机技术，设计反馈系统，及时向驾驶员提供操作指导和建议。
4.车辆人机交互界面设计：结合人类工程学和计算机科学原理，设计易于操作和高效的界面，提供更好的驾驶体验。
汽车人机工程学
THANKS.
自动驾驶对人机工程学的挑战
自动驾驶的安全性
自动驾驶技术的发展对人机工程学提出了新的挑战。如何确 保自动驾驶系统在各种路况和交通环境下的安全性和可靠性 ，是亟待解决的问题。
人机协同驾驶
在自动驾驶技术逐渐普及的背景下，人机协同驾驶将成为一 种新的驾驶模式。如何实现人车之间的顺畅交互，提高驾驶 的安全性和舒适性，是未来人机工程学研究的重点。
人机工程学在新能源汽车的应用
用户体验优化
新能源汽车在环保和节能方面具有优势，但同时也面临着续航里程、充电设施等 方面的挑战。人机工程学可以通过优化用户体验，提高新能源汽车的市场接受度 。
人机协同控制
新能源汽车的驾驶控制与传统汽车有所不同，人机工程学可以通过研究人车协同 控制，提高新能源汽车的驾驶安全性和舒适性。
车载娱乐系统
音频系统
01
提供高品质的音响效果，满足驾驶员和乘客的音乐、广播和电
影等娱乐需求。
视频系统
02
通过车载显示屏播放电影、电视节目和游戏等内容，增加行车
途中的娱乐性。
网络连接
03
提供车载Wi-Fi和蓝牙连接功能，方便驾驶员和乘客上网、听歌、
导航和语音通讯等。
汽车人机工程学挑战
05
与未来发展
汽车人机工程学原理
02
人体测量学
人体测量学定义
人体测量学是一门研究人体尺寸、形态、活动范围和生物 力学特性的科学，为汽车人机工程学提供基础数据。
人体尺寸测量
通过测量不同年龄、性别和地区的人体尺寸，为汽车设计 提供参考，确保座椅、方向盘、踏板等部件适应不同人群 的需求。
人体姿态与运动
研究人体在坐姿、立姿和运动状态下的姿态和运动特性， 为座椅、踏板和操作界面设计提供依据，提高驾驶的舒适 性和安全性。
(优选)第车辆人机学课件
如防护罩间距；搁物架上层高度；汽车踏步高度；读报栏高度。 ➢ Ⅲ型产品尺寸设计（折中设计、平均尺寸设计）：
用第50百分位人体尺寸作为产品尺寸设计的依据。
如座椅高度；门把手及门锁高度；工具尺寸。
满足度
指所设计的产品在尺寸上能满足多少人使用，以合适地使用的人占 使用者群体的百分比表示。
➢ 心理修正量
考虑心理因素（如压抑感、恐惧感、美观等）而加的尺寸修正量。
产品功能尺寸的设定
产品最小功能尺寸＝人体尺寸百分位数＋功能修正量 产品最佳功能尺寸＝人体尺寸百分位数＋功能修正量＋心理修正量
产品尺寸设计
➢ Ⅰ型产品尺寸设计（双限值设计）： 需要两个人体尺寸百分位数作为尺寸上限值和下限值的设计依据。
坐姿
跪姿
爬姿
立姿人体尺寸（女 ）(mm)
GB/T 12985《在产品设计中应用人体尺寸百分位数的通则》： 尺寸修正量
➢ 功能修正量 穿着修正量：考虑穿鞋、戴帽、穿衣后的尺寸变化量。 如：着衣修正量：坐姿的坐高、眼高、肩高、肘高加6mm,胸厚加 10mm,臀膝距加20mm。 穿鞋修正量：立姿的身高、眼高、肩高、肘高、手功能高、 会阴高等，男子加25mm，女子加20mm。 姿势修正量：躯干呈放松状态及处于不同姿势引起的尺寸变化量。 如：立姿时的身高、眼高等减10mm；坐姿时的坐高、眼高减 44mm。 操作修正量：考虑不同操作动作（如用手指、手掌、手臂操作）引 起的尺寸变化量。 如：对按钮、推钮、搬钮等的操作，上肢前伸长应作修正： “按” 减12mm 、“推”和“搬”减25mm，“取”（卡、票等） 减20mm 。
如尺寸可调节的产品：汽车座椅高度；腰带长度；麦克风高度。 ➢ Ⅱ型产品尺寸设计（单限值设计）：
汽车人机工程学
第六章 汽车人机 工程学
人体模型和工具
相关定位基准和 尺寸代号
造型和内饰设计 相关工作 概述
H点二维人体模 型
H点三维人体模 型
眼椭球
头廓包络
驾驶员手伸及界 面
其它人体工具
头廓包络
头廓包络是指不同身材的驾驶员和乘员在适意的驾驶和乘坐姿势时 ，他们头部的空间分布范围，用以确定车身内部顶棚的高度。根据 其用途，头廓包络只取其上半部分，其基本形状为椭球面。
A类车和B类车的区别主要就是：H30-座椅高度，TH17、TL23－座椅行程，A40－靠 背角，这几个参数取值范围的不同。
如表，是G小于-1.25、50%性别构成、使用盆骨和肩部安全带约束条件下的手伸及 界面数据表
其它人体工具
在方向盘、仪表台以及安全带的设计中，需要考虑驾驶员膝 盖、小腿和腹部占据的空间范围，对应的人体工具是驾驶员 对离合器踏板和加速踏板的胫膝位置、驾驶员腹部位置。在 SAE标准中，针对载货汽车驾驶员给出这两种工具，表现为二 维曲线轮廓，都为一定大小的圆弧。其尺寸和定位参数具体 参见SAE J1521和SAE J1522标准。
第六章 汽车人机 工程学
人体模型和工具
相关定位基准和 尺寸代号
造型和内饰设计 相关工作 概述
H点二维人体模 型
H点三维人体模 型
眼椭球
头廓包络
驾驶员手伸及界 面
其它人体工具
界面的定义及三 种操作任务
界面的定位基准 界面的数据表达
驾驶员手伸及界面是驾驶员 前方的空间曲面。根据操纵 任务的不同，表现为三个曲 面。 • 三指抓握方式的伸及界面 • 指按的伸及界面 • 手握方式的伸及界面
H点三维数字模型： H点设计工具 HPD（H-Point Design Tool） 进行乘员的布置设计
汽车人机工程学课件xin
2、ATRP（Accommodation Tool Reference Point）
ATRP是驾驶时布置工具图形定位基准点，是SAE J1516标准中定 义的，用于定位布置工具图形的基准点。对于A类车，根据 95th百分位H点位置曲线和H点高度计算ATRP。对于B型车， 根据50th百分位驾驶员H点位置曲线，H点高度和驾驶员男女比 例来计算ATRP。 A类车基本不计算ATRP，B类车计算ATRP会按照如下公式 X=855.31-0.509Z（M:F=90:10） X=822.44-0.460Z（M:F=75:25） X=798.74-0.466Z（M:F=50:50） A为ATRP到AHP的水平距离，Z为ATRP到AHP的垂直距 离,mm。这条曲线实际上是SAE J1517标准中定义的50th百分 位H点位置曲线。
视切比与包含比： 容易与视切比混淆的是包含比，它定义为眼 睛位置落在眼椭圆内的概率。视切比总是 大于包含比。
5.3.6 眼椭圆的应用
驾驶员在驾驶过程中，有80％的信息是靠视觉 得到的，确定良好视野是预防安全事故的必要条 件，各汽车生产国也都制定了相应的标准或法规 作强制性规范，眼椭圆是视野以及与视野有关的 零部件人机设计的主要工具。
在侧视图上，固定座椅眼椭圆的尺寸计算和定位是基于单 一性别驾驶员眼睛位置沿SgRP（乘坐基准点）到椭圆中 心连线方向呈正态分布的假设，根据眼椭圆百分位来选取 合适的分布位点来计算。以下是适合美国人的固定座椅眼 椭圆尺寸。
0.719A40 9.6 Xr 640sin
Yrl 32.5 Yrr 32.5 Zr 640cos
国家 性别 平均身高 身高标准偏差 平均座椅高度
美国
男 女
汽车机械制造中的人机工程学设计
汽车机械制造中的人机工程学设计在汽车制造领域中，人机工程学设计起着至关重要的作用。
它将人的需求和能力纳入到汽车的设计过程中，以提升驾驶员和乘客的安全性、舒适性和便利性。
本文将探讨汽车机械制造中的人机工程学设计的重要性和应用。
1. 汽车座椅设计人机工程学在汽车座椅设计中发挥着关键作用。
座椅的设计应考虑到人体工程学原理，以确保乘坐者的身体姿势、脊椎支持和乘坐舒适度。
合适的座椅设计可以有效减少驾驶员长时间驾驶造成的疲劳和不适感，提高驾驶员的专注度和驾驶效率。
2. 操作控制板布局在汽车驾驶室的设计中，操作控制板布局需要根据人机工程学原理进行合理规划。
各种按钮、开关和显示屏的位置和布局应当方便驾驶员的操作和观察，减少驾驶员的视线离开道路的时间。
使用人机工程学设计的控制板布局可以提高驾驶员的反应速度和操作准确性，从而提高驾驶安全性。
3. 仪表盘设计仪表盘是驾驶员获取车辆信息的主要界面，因此仪表盘设计的合理性至关重要。
人机工程学要求仪表盘上的信息显示清晰易读，不影响驾驶员的注意力和视线，同时避免信息过多导致驾驶员分散注意力。
合理的仪表盘设计可以帮助驾驶员快速获取所需信息，提升驾驶体验和安全性。
4. 室内照明设计室内照明设计是人机工程学在汽车机械制造中的另一个重要方面。
合适的照明设计可以提供良好的驾驶环境，保证室内的适当亮度，并避免灯光的反射和折射对驾驶员视线的干扰。
此外，适当的照明设计还可以营造舒适的驾驶氛围，提升乘坐者的舒适度和乘坐体验。
5. 控制装置的设计汽车的控制装置设计也需要考虑人机工程学的原则。
例如，方向盘的直径和握把的材质应当符合人手的生理特征，从而提供舒适的握持感和操控稳定性。
制动踏板和油门踏板的位置和形状应当符合人腿部的运动特点，以实现精确和灵敏的操作等。
通过合理的控制装置设计，驾驶员可以更加轻松地操作汽车，提升驾驶的舒适性和安全性。
总结：人机工程学设计在汽车机械制造中的重要性不可忽视。
合理的汽车座椅设计、操作控制板布局、仪表盘设计、室内照明设计以及控制装置的设计都能够提升汽车驾驶的舒适性、安全性和便利性。
汽车设计中的人机工程学
汽车设计中的人机工程学嘿，朋友们！咱今儿来聊聊汽车设计里那特别重要的人机工程学。
你想想看，咱每天开着车到处跑，要是这车里的设计不贴心，那得多别扭呀！这人机工程学就像是给汽车和咱人的关系牵红线呢！比如说那座椅吧，要是设计得不合理，坐久了不是这儿疼就是那儿酸。
好的人机工程学设计出来的座椅，那得让人感觉就像坐在自家舒服的大沙发上一样，软软的，还能给腰啊背啊足够的支撑，开再久的车也不会觉得累。
这不就跟咱穿一双合脚的鞋子一样嘛，舒舒服服的才能走得远呀！还有那方向盘，大小得合适，握起来得顺手。
要是太大了，咱转起来费劲；太小了，又感觉使不上劲。
而且位置也得恰到好处，不能太高也不能太低，得让咱开着顺手又自然。
这就好比咱拿筷子吃饭，那筷子得长短合适、手感好，咱才能吃得香呀！再说说那仪表盘，上面的信息得一目了然。
咱开车的时候可没功夫盯着它使劲瞅，那些数字啊、指示灯啊得清清楚楚地摆在咱眼前，让咱一下子就能知道车的状况。
这就像咱看手机屏幕，字太小了或者不清晰，那多闹心呀！车内的空间布局也很重要呢！各种按钮、开关啥的，都得在咱伸手就能够到的地方，不能让咱为了按个按钮还得费劲地去够。
这就像咱家里的电灯开关，肯定得在顺手的地方，不然晚上抹黑找开关多麻烦呀！而且，储物空间也得设计得合理，咱的手机呀、钱包呀、水呀这些东西都得有地方放，不能乱糟糟地堆在车里。
咱中国人讲究个舒服、自在，这人机工程学在汽车设计里就得把这些都考虑进去。
让咱开车的时候感觉就像在家里一样自在，而不是别扭难受。
你想想，如果一辆车开起来让你这儿不舒服那儿不对劲的，你还会喜欢开它吗？肯定不会呀！所以说呀，这人机工程学真的是太重要啦！咱买车的时候可不能光看外表漂不漂亮，还得仔细感受感受这人机工程学设计得好不好。
只有真正符合咱人体需求的车，才能让咱开得开心、开得安全。
可别小瞧了这些细节，它们可是能大大影响咱的驾驶体验呢！一辆好车，人机工程学一定得过硬，这是毋庸置疑的呀！。
