SCADA系统培训教程
SCADA系统培训教程1、SCADA系统概述SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统，主要由以下两大部分组成：下位机、上位机。
下位机负责各种数据的采集与现场设备的控制，主要设备包括法国施耐德电气公司的Modicon Quantum PLC（Programmable Logic Controller）、美国Honeywell公司的FSC（Fail Safe Controller）系统和BB公司的RTU（Remote Terminal Unit）。
其中PLC主要是采集现场阀门状态、温度、压力以及第三方通讯过来的流量计、色谱、调压撬、低压配电、发电机、阴保等参数并接收来自上位机的指令经过判断处理后输出信号对现场设备进行控制； FSC系统用于紧急停输（ESD）；RTU在分输站用作调压撬控制器，在清管站及RTU阀室用作主控制器。
上位机作为SCADA系统的人机界面（MMI），即站控计算机。
主要是提供给操作员一个监视过程参数和控制生产过程的操作显示窗口。
经过组态、编程，上位机软件里面包含了所有生产需要的动态流程图和设备的控制面板。
操作员可以根据需要浏览当前的生产流程、工艺参数，并可以通过上位机提供的设备操作控制面板，控制现场的各个可控设备。
同时上位机软件还可以根据设置的采集速率定期采集生产过程参数，并存储到硬盘上，以备操作员随时调出、查看和打印。
3、PLC系统PLC系统是SCADA系统的控制核心。
SCADA系统采用双机热备远程I/O（RIO）系统，CPU采用140 CPU 434 12A；通过远程I/O（RIO）处理器模板完成CPU 与各RIO分站之间的双向数据传输，RIO处理器模板（140 CRP 932 00）与RIO 适配器模板（140 CRA 932 00）之间采用同轴电缆网络连接；此外，系统还配置了以太网模块，实现与MMI软件和调度中心的以太网通讯。
SCADA系统培训课件
参数调节以及各类信号报警等各项功能。
六、LNG/CN站控系统应用
5、2 系统组成：
站控中心自控系统：包括1台工控机、1台打印机、1套UPS电源、操作台；
PLC控制系统：包括可编程控制器PLC、电源、扩展模块、控制柜、端站、信号
线、接地端子排等等； GPRS通信：1套无线通讯模块； 防雷系统：电源避雷器、浪涌保护器；
一、SCADA系统简介
1、1 系统概况：
SCADA（Supervisory Control And Data Acquisition）系
统,即监测监控及数据采集系统。是基于计算机、通讯和控制技术 发展起来的一种数据采集与控制系统，是数字化管道的基础。它可 以对现场的运行设备进行监视和控制，一实现数据采集、设备控制、 测量、参数调节以及各类信号报警等各项功能。
管道数据采集与监控SCADA系统培训
内容提要
01 一 二 SCADA系统简介 SCADA系统组成结构
01 三
01 四 01 五
SCADA系统功能
SCADA系统应用领域
LNG/CNG站控系统应用
一、SCADA系统简介
引言：
现代输气管道自动化管理多采用 SCADA 系统。在国内外输气管道设 计中， SCADA 系统已成为已成为管道系统管理和控制的标准化设施，压
一、SCADA系统简介
1、2 发展历程：
SCADA（Supervisory Control And Data Acquisition）系统,全名
为数据采集与监视控制系统。SCADA系统自诞生之日起就与计算机技术 的发展紧密相关。SCADA系统发展到今天已经经历了四个阶段。 （1）形成阶段：SCADA系统的概念形成于60年代。 （2）成型阶段：SCADA系统成型于70年代。

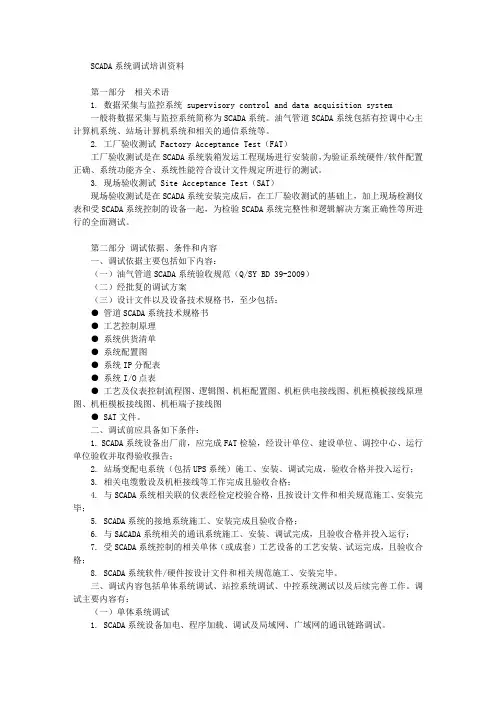

油气管道SCADA系统调试培训资料
SCADA系统调试培训资料第一部分相关术语1. 数据采集与监控系统 supervisory control and data acquisition system一般将数据采集与监控系统简称为SCADA系统。
油气管道SCADA系统包括有控调中心主计算机系统、站场计算机系统和相关的通信系统等。
2. 工厂验收测试 Factory Acceptance Test（FAT）工厂验收测试是在SCADA系统装箱发运工程现场进行安装前，为验证系统硬件/软件配置正确、系统功能齐全、系统性能符合设计文件规定所进行的测试。
3. 现场验收测试 Site Acceptance Test（SAT）现场验收测试是在SCADA系统安装完成后，在工厂验收测试的基础上，加上现场检测仪表和受SCADA系统控制的设备一起，为检验SCADA系统完整性和逻辑解决方案正确性等所进行的全面测试。
第二部分调试依据、条件和内容一、调试依据主要包括如下内容：（一）油气管道SCADA系统验收规范（Q/SY BD 39-2009）（二）经批复的调试方案（三）设计文件以及设备技术规格书，至少包括：●管道SCADA系统技术规格书●工艺控制原理●系统供货清单●系统配置图●系统IP分配表●系统I/O点表●工艺及仪表控制流程图、逻辑图、机柜配置图、机柜供电接线图、机柜模板接线原理图、机柜模板接线图、机柜端子接线图● SAT文件。
二、调试前应具备如下条件：1. SCADA系统设备出厂前，应完成FAT检验，经设计单位、建设单位、调控中心、运行单位验收并取得验收报告；2. 站场变配电系统（包括UPS系统）施工、安装、调试完成，验收合格并投入运行；3. 相关电缆敷设及机柜接线等工作完成且验收合格；4. 与SCADA系统相关联的仪表经检定校验合格，且按设计文件和相关规范施工、安装完毕；5. SCADA系统的接地系统施工、安装完成且验收合格；6. 与SACADA系统相关的通讯系统施工、安装、调试完成，且验收合格并投入运行；7. 受SCADA系统控制的相关单体（或成套）工艺设备的工艺安装、试运完成，且验收合格；8. SCADA系统软件/硬件按设计文件和相关规范施工、安装完毕。
DCUSCADA800系统培训手册
DCUSCADA800系统培训⼿册DCU SCADA800中央空调能源管理控制系统培训⼿册浙江⼤冲能源科技有限公司⽬录1、中央空调基础知识2、中央空调节能控制系统（DCU SCADA800系统）基本知识3、客户空调现场诊断知识4、中央空调节能效果检测⽅法5、中央空调节能控制系统问题汇编第⼀部、中央空调基础知识⼆、商⽤中央空调近年来，各种⼤、中型供冷、供热的中央空调⼯程越来越受到各⾏各业⼈们的重视。
中央空调系统⼴泛应⽤于各类⼤型空调⼯程，改善和提⾼了⼈们⼯作和居住环境的质量及⽣活和健康⽔平。
随着功能齐全的现代化新建筑，尤其是⾼层建筑不断涌现，中央空调将成为⼈们⽣活和⼯作中不可缺少的设备。
中央空调系统有主机和末段系统。
按负担室内热湿负荷所⽤的介质可分为全空⽓系统、全⽔系统、空⽓-⽔系统、冷剂系统。
主要组成设备有空调主机（冷热源）风柜风机盘管等等。
⽔冷中央空调组成：1)冷热源：常见的中央空调冷热源：●⽔冷冷⽔机组+锅炉这种配置，夏季⽤⽔冷冷⽔机组制冷，冬季⽤锅炉供热。
⽤⽔冷冷⽔机组制冷时消耗电能。
在设计⼯况的能效⽐( 制冷量／耗电量) 较⾼。
⽔冷冷⽔机组要有⼀个冷却⽔系统，包括冷却塔和⽔泵等，机组运⾏时有⼀定的耗⽔量，在⽔源⽐较充⾜的地区使⽤⽔冷冷⽔机组⽐较合适。
冬季的供热锅炉有燃煤、燃油、燃⽓锅炉和电锅炉，其中燃煤锅炉为多。
对于天然⽓丰富的地区可适当使⽤燃⽓锅炉。
根据我国⽬前的电⼒供应状况，不应提倡使⽤电锅炉。
●⽔源热泵是利⽤地球⽔所储藏的太阳能资源作为冷、热源，进⾏转换的空调技术。
⽔源热泵可分为地源热泵和⽔环热泵。
地源热泵包括地下⽔热泵、地表⽔（江、河、湖、海）热泵、⼟壤源热泵；利⽤⾃来⽔的⽔源热泵习惯上被称为⽔环热泵。
地球表⾯浅层⽔源（⼀般在1000 ⽶以内），如地下⽔、地表的河流、湖泊和海洋，吸收了太阳进⼊地球的相当的辐射能量，并且⽔源的温度⼀般都⼗分稳定。
⽔源热泵技术的⼯作原理就是：通过输⼊少量⾼品位能源（如电能），实现低温位热能向⾼温位转移。
DCU_SCADA800系统培训手册
DCU SCADA800中央空调能源管理控制系统培训手册浙江大冲能源科技目录1、中央空调根底知识2、中央空调节能控制系统〔DCU SCADA800系统〕根本知识3、客户空调现场诊断知识4、中央空调节能效果检测方法5、中央空调节能控制系统问题汇编第一部、中央空调根底知识二、商用中央空调近年来，各种大、中型供冷、供热的中央空调工程越来越受到各行各业人们的重视。
中央空调系统广泛应用于各类大型空调工程，改善和提高了人们工作和居住环境的质量及生活和健康水平。
随着功能齐全的现代化新建筑，尤其是高层建筑不断涌现，中央空调将成为人们生活和工作中不可缺少的设备。
中央空调系统有主机和末段系统。
按负担室内热湿负荷所用的介质可分为全空气系统、全水系统、空气-水系统、冷剂系统。
主要组成设备有空调主机〔冷热源〕风柜风机盘管等等。
水冷中央空调组成：1)冷热源：常见的中央空调冷热源：●水冷冷水机组+锅炉这种配置，夏季用水冷冷水机组制冷，冬季用锅炉供热。
用水冷冷水机组制冷时消耗电能。
在设计工况的能效比( 制冷量／耗电量) 较高。
水冷冷水机组要有一个冷却水系统，包括冷却塔和水泵等，机组运行时有一定的耗水量，在水源比拟充足的地区使用水冷冷水机组比拟适宜。
冬季的供热锅炉有燃煤、燃油、燃气锅炉和电锅炉，其中燃煤锅炉为多。
对于天然气丰富的地区可适当使用燃气锅炉。
根据我国目前的电力供给状况，不应提倡使用电锅炉。
●水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空调技术。
水源热泵可分为地源热泵和水环热泵。
地源热泵包括地下水热泵、地表水〔江、河、湖、海〕热泵、土壤源热泵；利用自来水的水源热泵习惯上被称为水环热泵。
地球外表浅层水源〔一般在1000 米以内〕，如地下水、地表的河流、湖泊和海洋，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。
水源热泵技术的工作原理就是：通过输入少量高品位能源〔如电能〕，实现低温位热能向高温位转移。
