示波器探头的作用以及探头的选择和使用要考虑的两个方面
示波器电流探头的相关指标介绍
示波器电流探头的相关指标介绍示波器电流探头是一种用于测量电路中电流值的仪器，它能够将电路中的电流信号转换为示波器能够显示的电压信号。
这种探头通常由感应环、步进补偿器、衰减电阻和输出端口等部分组成。
在使用示波器电流探头时，我们需要了解相关的指标以确保其能够满足测量需求。
1.带宽：带宽是指示波器电流探头可信度范围内的最高频率。
当电流的频率高于探头的带宽时，探头的输出信号会出现衰减和失真。
因此，带宽是一个非常重要的指标。
通常，带宽的标称值是指探头能够提供准确输出的频率范围。
2.输入电阻：输入电阻是指示波器电流探头对电流信号的负载能力，它决定了电路中电流的测量精度。
输入电阻越大，对电路产生的影响越小，测量结果越准确。
常见的示波器电流探头的输入电阻通常在几十到几千欧姆之间。
3.磁场抗干扰能力：示波器电流探头在测量电流时，通常会受到周围磁场的干扰。
磁场抗干扰能力是指探头对磁场的抗干扰能力，它影响着示波器电流探头的测量精度。
较好的示波器电流探头应该具有较高的磁场抗干扰能力，以保证测量结果的准确性。
4.隔离：示波器电流探头与示波器之间需要有一定的隔离，以保护仪器和操作人员的安全。
隔离通常通过传输电流信号的光纤或者磁性屏蔽来实现。
较好的示波器电流探头应该具有较高的隔离性能，以确保在测量中不会发生电源泄漏等问题。
5.准确度：准确度是指示波器电流探头的输出信号与被测电流的真实值之间的偏差程度。
准确度包括静态准确度和动态准确度两个方面。
静态准确度是指在稳态工作条件下的准确度，动态准确度是指在电流变化较快的瞬态工作条件下的准确度。
通常，准确度是示波器电流探头的重要指标之一，较好的示波器电流探头应该具有较高的准确度。
6.输出灵敏度：输出灵敏度是指示波器电流探头的输出信号与被测电流的变化关系。
输出灵敏度越高，表示探头能够感测到较小的电流变化。
常见的输出灵敏度有几个级别，如1mV/A、10mV/A等。
输出灵敏度需要根据具体的测量要求来确定。

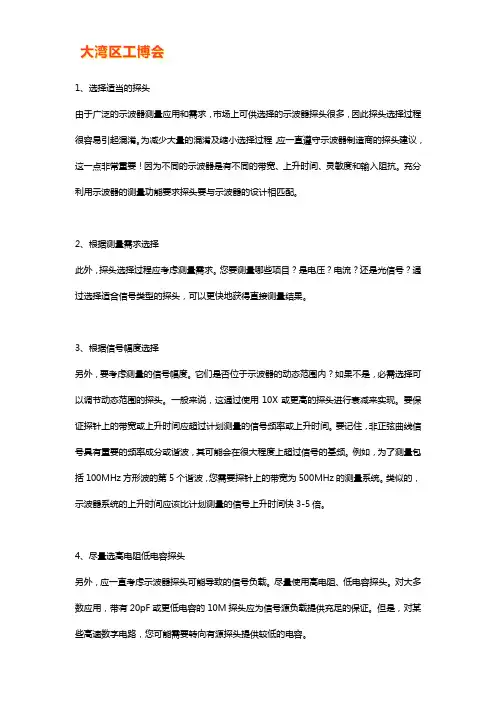

示波器探头怎么选择
1、选择适当的探头
由于广泛的示波器测量应用和需求，市场上可供选择的示波器探头很多，因此探头选择过程很容易引起混淆。
为减少大量的混淆及缩小选择过程，应一直遵守示波器制造商的探头建议，这一点非常重要！因为不同的示波器是有不同的带宽、上升时间、灵敏度和输入阻抗。
充分利用示波器的测量功能要求探头要与示波器的设计相匹配。
2、根据测量需求选择
此外，探头选择过程应考虑测量需求。
您要测量哪些项目？是电压？电流？还是光信号？通过选择适合信号类型的探头，可以更快地获得直接测量结果。
3、根据信号幅度选择
另外，要考虑测量的信号幅度。
它们是否位于示波器的动态范围内？如果不是，必需选择可以调节动态范围的探头。
一般来说，这通过使用10X或更高的探头进行衰减来实现。
要保证探针上的带宽或上升时间应超过计划测量的信号频率或上升时间。
要记住，非正弦曲线信号具有重要的频率成分或谐波，其可能会在很大程度上超过信号的基频。
例如，为了测量包括100MHz方形波的第5个谐波，您需要探针上的带宽为500MHz的测量系统。
类似的，示波器系统的上升时间应该比计划测量的信号上升时间快3-5倍。
4、尽量选高电阻低电容探头
另外，应一直考虑示波器探头可能导致的信号负载。
尽量使用高电阻、低电容探头。
对大多数应用，带有20pF或更低电容的10M探头应为信号源负载提供充足的保证。
但是，对某些高速数字电路，您可能需要转向有源探头提供较低的电容。
示波器探头使用注意事项,示波器探头的选择
示波器探头使用注意事项,示波器探头的选择于泰克《探头ABC》）4. 为避免测量误差，请务必在测量前对探头进行检验和校准，探头衰减补偿的校准原理和方法我们在前面已经介绍过，这里不再赘述。
5. 对于高压测试，要使用专用高压探头，分清楚正负极后，确认连接无误才能通电开始测量。
6. 对于两个测试点都不处于接地电位时，要进行“浮动”测量，也称差分测量，要使用专业的差分探头。
最佳示波器探头的选择探头的特性和特点中最重要的参数就是带宽和输入阻抗，它们既要与示波器的带宽和输入阻抗匹配，又要将对被测电路的影响减到最小。
因此选择探头时要综合考虑。
5.1 带宽和上升时间探头的带宽或上升时间要等于或优于示波器的带宽。
如果观察纯正弦信号，探头带宽等于被测信号频率的最高值即可；如观察非正弦信号，探头带宽应能容纳被测信号的基波和最重要谐波分量。
为精确地测量脉冲的上升时间和下降时间，系统的上升时间（示波器和探头之和）应该比要测量的最快的上升时间快3-5 倍。
5.2 阻抗匹配探头的输入阻抗要与所用示波器的输入阻抗匹配，另外对被测电路的负载作用最少。
对于低输入阻抗的示波器，应选择有源探头或50Ω输入阻抗的探头；对于高输入阻抗的示波器，应选择×10的探头。
例如示波器的输入阻抗是1MΩ/10pF,探头输入阻抗最好是10MΩ/1pF，这样的探头既有10 倍的信号衰减，对被测信号的负载很轻，又能与示波器输入阻抗匹配。
5.3 负载作用减轻探头对被测电路的负载作用。
除了选择输入阻抗高的探头外，还有记住探头输入阻抗随频率成反比例下降。
5.4 时间延迟的影响每种探头对被测信号的延迟时间存在差异，在进行差分测量以及时间（或相位）一致性测量时，最好使用2 个型号相同和电缆长度相等的探头。
5.5 良好的接地探头的额定频率特性是在同轴系统内测得的结果。
在实际电路应用时，往往探头处于非同轴匹配的系统内，。
示波器作用及使用方法
示波器作用及使用方法示波器是一种用于显示电信号波形的仪器，它在电子工程、通信、医学等领域中被广泛使用。
本文将介绍示波器的作用和使用方法。
一、示波器的作用示波器主要用于观察和分析电信号的波形特征，以便工程师能够更好地理解和解决电路中的问题。
它可以显示电压随时间变化的波形图像，帮助工程师检测信号的频率、幅度、相位等参数，并判断信号是否存在噪声、失真或其他异常情况。
二、示波器的使用方法1. 连接电路：首先，将示波器的探头正确连接到待测电路上。
探头的接地夹具应连接到电路的地点，而探头的信号夹具则连接到待测信号的位置。
2. 调整示波器设置：打开示波器电源，调整示波器的时间基准和垂直增益，以便适应待测信号的频率和幅度范围。
时间基准决定了水平方向上波形的时间长度，垂直增益则决定了波形在垂直方向上的幅度大小。
3. 观察波形：将示波器的触发模式设置为适当的触发源，并选择合适的触发电平和触发边沿。
然后，观察示波器屏幕上显示的波形图像。
可以通过调整时间基准和垂直增益来放大或缩小波形，以便更清晰地观察信号的细节。
4. 分析波形：根据观察到的波形，可以进行各种分析。
例如，可以测量信号的频率、周期、占空比等参数，以及信号之间的时间关系。
还可以检测信号的峰峰值、均值、有效值等幅度参数。
通过分析波形，可以判断电路是否正常工作，是否存在故障或干扰。
5. 存储和导出数据：示波器通常具有存储和导出数据的功能。
可以将观察到的波形数据保存到示波器的内存中，以便后续分析和比较。
还可以通过示波器的接口将数据导出到计算机或其他设备中进行进一步处理。
总结：示波器是一种重要的电子测量仪器，它可以帮助工程师观察和分析电信号的波形特征。
通过正确连接电路、调整示波器设置、观察和分析波形，工程师可以更好地理解和解决电路中的问题。
同时，示波器还具有存储和导出数据的功能，方便后续的数据处理和分析。
在电子工程和其他相关领域中，熟练掌握示波器的使用方法对于工程师来说是非常重要的。
如何正确选择和使用示波器探头
如何正确选择和使用示波器探头摘要：电子产品日益复杂，市场对示波器的带宽和准确性提出更高要求。
这不是购买一台高档示波器就能解决的问题，还需搭配适合的探头和正确的测试方法。
本文从探头的原理出发，讲述如何正确选择和使用探头。
一、认识示波器探头被测信号不可能直接接入到示波器中，这就需要一个设备为测试点与示波器之间建立电气连接。
根据需求不同，这个设备可以是一个导线，也可能是较为复杂的电路。
这个负责勾连测试点与示波器的设备就是示波器探头。
所以示波器探头至关重要，没有探头示波器将无法进行测量。
图1上图为示波器探头测量时的示意图，从上图可知，示波器一般具有三个典型的部分，探头头部、探头电缆和探头补偿设备。
其中探头头部的作用是与测试点直接接触，从而与被测系统产生电气连接，最终获取到需要测量的信号。
探头电缆的作用则是使示波器和探头头部彼此不互相干涉，可以做到在不移动示波器的前提下，随意移动探头头部，使之可以方便的与测试点接触。
最后的探头补偿设备，主要是为了尽量消除探头电缆带来的负面影响，从一定程度上保持探头的测量准确性。
由探头的基本结构可知，探头是不可能被看为一个透明的设备，一定会有很多性能上的限制，比如探头电缆和补偿设备决定了探头的带宽，又比如探头中的器件尺寸也决定了探头的输入电压。
所以探头会有一些基本的参数。
在此归纳一下：1、衰减系数衰减系数，是所有探头都会有的一个参数，指的是探头使信号幅度下降的程度。
某些探头可能会有可选择的衰减系数。
典型的衰减系数有1×、10×和100×。
1×探头表示不会对信号进行衰减。
10×则表示信号会被衰减10倍再输入示波器。
1×、10×这些名称的由来，是因为之前的示波器没有自动识别探头衰减系数和自动调节的能力，所以需要通过1×、10×这些名称来提醒测试者记得要把测量出来的结果乘以相应的倍数。
2、带宽带宽也同样是一个探头必备的参数，指的是探头导致信号衰减-3dB情况下的频率点。
示波器探头用途
示波器探头用途示波器探头是示波器系统的一个重要组成部分，用于在电子电路测试和测量中获取并测量电信号。
它通过将电信号连接到示波器的输入通道，将电信号转换成示波器能够显示和分析的波形。
示波器探头的主要用途是测量电路中的电压和电流。
在电子电路的设计、开发、测试和故障排除过程中，探头是非常重要的工具。
下面将详细介绍示波器探头的用途和工作原理。
1. 电压测量：示波器探头最常见的用途是测量电压信号。
示波器通过探头将待测电路的电压连接到示波器的输入通道，然后显示电压随时间变化的波形图。
这样就可以观察电信号的幅值、频率、相位等特征，从而对电路进行分析和调试。
2. 电流测量：除了电压测量外，示波器探头也可以用于测量电路中的电流信号。
为了测量电流，探头通常需要与一个电阻器（称为测量电阻或电流夹）一起使用。
电流信号在通过测量电阻时会产生一个电压信号，然后通过示波器探头测量和显示出来。
这种测量方法称为电流探头（Current Probe），常用于测量高频电流、交流电流等特殊应用。
3. 高频测量：示波器探头可用于高频测量。
高频信号在传输过程中容易产生衰减和信号失真，因此示波器探头必须具有快速的响应速度和良好的频率响应特性。
一些高频示波器探头还配备了阻抗匹配调节器，可以在不同频率下匹配待测电路的阻抗，提高测量精度。
4. 差分信号测量：示波器探头还可以用于测量差分信号。
差分信号是由两个相互干扰的信号组成，常见于许多电路和系统中。
示波器探头的差分测量功能允许用户同时测量并显示两个信号之间的差异，从而帮助分析噪声、干扰、共模电压等问题。
5. 逻辑信号测量：除了模拟信号测量外，示波器探头也可以用于逻辑信号测量。
逻辑信号是数字系统中常见的信号形式，通常表示为0和1。
示波器探头可以将逻辑信号转换成模拟信号，并显示出信号的高电平和低电平状态以及信号的变化情况。
这对于分析和调试数字电路非常有用。
总结起来，示波器探头是示波器系统中的一个重要工具，主要用于测量电压和电流信号。
力科示波器探头使用指南
引言：本文是力科示波器探头使用指南的第二部分，旨在帮助用户了解力科示波器探头的使用方法和技巧。
在本文中，我们将介绍力科示波器探头的基本原理、选择和连接方法、调节和校准技巧，以及一些常见问题的解决方法。
概述：力科示波器探头是一种用于测量电路中的电压和信号的设备，它可以将电压和信号转换为示波器可读取的波形图。
正确使用力科示波器探头可以提高测量的准确性和稳定性，确保测试结果的可靠性。
正文内容：一、力科示波器探头的基本原理1.探头的结构和工作原理2.探头的频响特性和灵敏度3.探头的衰减和放大功能4.探头的输入和输出阻抗二、力科示波器探头的选择和连接方法1.探头的不同类型和规格2.根据测试对象和电路条件选择合适的探头3.探头的连接方法和注意事项4.使用配套的适配器和接头进行连接三、力科示波器探头的调节和校准技巧1.校准示波器探头的接地引线2.调整示波器的垂直和水平灵敏度3.校准示波器探头的频响特性和衰减系数4.使用示波器的自动校准和校准信号源进行校准四、力科示波器探头常见问题的解决方法1.探头引线和连接器的故障排除2.探头频响特性不一致的解决方法3.探头衰减和放大功能失效的解决方法4.探头引入的干扰和噪音问题的解决方法5.探头与被测电路之间的匹配问题的解决方法五、总结本文介绍了力科示波器探头的基本原理、选择和连接方法、调节和校准技巧，以及一些常见问题的解决方法。
正确使用示波器探头对于准确测量和分析电路中的信号非常重要，希望本文对用户能够有所帮助。
在实际使用过程中，用户还应根据具体需求和测试条件进行进一步的实践和调试，以获得更准确的测量结果。
示波器测不准原因详解
示波器测不准原因汇总示波器是工程师的案头必备工具，看波形，调BUG都离不了，而探头是必不可少的配件，如果用不好，甚至会严重影响测量结果。
图1示波器探头的作用探头的选择和使用需要考虑如下两个方面：其一：因为探头有负载效应，探头会直接影响被测信号和被测电路；其二：探头是整个示波器测量系统的一部分，会直接影响仪器的信号保真度和测试结果一、探头的负载效应当探头探测到被测电路后，探头成为了被测电路的一部分。
探头的负载效应包括下面3部分：1. 阻性负载效应；2. 容性负载效应；3. 感性负载效应。
图2探头的负载效应阻性负载相当于在被测电路上并联了一个电阻，对被测信号有分压的作用，影响被测信号的幅度和直流偏置。
有时，加上探头时，有故障的电路可能变得正常了。
一般推荐探头的电阻R>10倍被测源电阻，以维持小于10%的幅度误差。
图3探头的阻性负载容性负载相当于在被测电路上并联了一个电容，对被测信号有滤波的作用，影响被测信号的上升下降时间，影响传输延迟，影响传输互连通道的带宽。
有时，加上探头时，有故障的电路变得正常了，这个电容效应起到了关键的作用。
一般推荐使用电容负载尽量小的探头，以减小对被测信号边沿的影响。
图4探头的容性负载感性负载来源于探头地线的电感效应，这地线电感会与容性负载和阻性负载形成谐振，从而使显示的信号上出现振铃。
如果显示的信号上出现明显的振铃，需要检查确认是被测信号的真实特征还是由于接地线引起的振铃，检查确认的方法是使用尽量短的接地线。
一般推荐使用尽量短的地线，一般地线电感=1nH/mm。
图5探头的感性负载二、探头的类型示波器探头大的方面可以分为：无源探头和有源探头两大类。
无源有源顾名思义就是需不需要给探头供电。
无源探头细分如下：1. 低阻电阻分压探头；2. 带补偿的高阻无源探头（最常用的无源探头）；3. 高压探头有源探头细分如下：1. 单端有源探头；2. 差分探头；3. 电流探头最常用的高阻无源探头和有源探头简单对比如下：表1有源探头和无源探头对比低阻电阻分压探头具备较低的电容负载（<1pf)，较高的带宽（>1.5GHz），较低的价格，但是电阻负载非常大，一般只有500ohm或1Kohm，所以只适合测试低源阻抗的电路，或只关注时间参数测试的电路。
