移相变压器的原理与用途

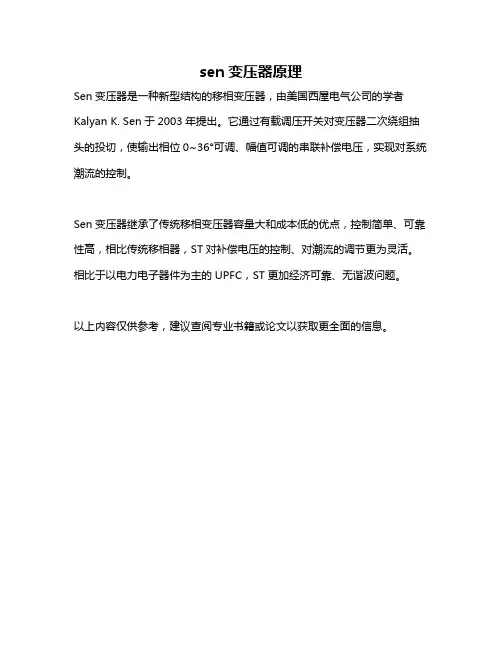

sen变压器原理
sen变压器原理
Sen变压器是一种新型结构的移相变压器，由美国西屋电气公司的学者Kalyan K. Sen于2003年提出。
它通过有载调压开关对变压器二次绕组抽头的投切，使输出相位0~36°可调、幅值可调的串联补偿电压，实现对系统潮流的控制。
Sen变压器继承了传统移相变压器容量大和成本低的优点，控制简单、可靠性高，相比传统移相器，ST对补偿电压的控制、对潮流的调节更为灵活。
相比于以电力电子器件为主的UPFC，ST更加经济可靠、无谐波问题。
以上内容仅供参考，建议查阅专业书籍或论文以获取更全面的信息。
z型变压器移相原理
z型变压器移相原理
Z型变压器是一种特殊类型的变压器，其结构与普通三相芯式电力变压器相同，但每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。
这种设计使得Z型变压器具有一些特殊的性能。
Z型变压器的移相原理主要基于其特殊的接线方式。
在Z型变压器中，同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。
这意味着当Z型变压器用于接地变压器时，中性点接入消弧线圈时，可以使消弧线圈补偿电流自由的流过。
这种特性使得Z型变压器广泛用于配电网中，主要用作接地变及所用变，它可以减小配电网中的电容电流，同时因为其零序阻抗大，中性点平衡电流小及防雷性能优良。
总的来说，Z型变压器的移相原理主要基于其特殊的接线方式和零序电流特性。
如需更多信息，建议查阅相关文献或咨询电气专家。
移相整流变压器课件
THANKS
感谢观看
日常维护与保养
定期检查
定期对移相整流变压器进行外观检查，查看是否 有异常声音、气味或渗漏现象。
清洁与除尘
定期清洁移相整流变压器的外壳和散热器，并清 除周围的杂物和灰尘。
温度监测
使用温度计或红外测温仪定期检查移相整流变压 器的运行温度，确保其不超过规定的上限。
故障诊断与处理
异常声音与振动
如果移相整流变压器发出异常声音或振动，应立即停机检查，找 出故障原因并修复。
工作原理
移相整流变压器通过改变变压器绕组 的匝数比，将输入的交流电进行移相 处理，然后通过整流器将移相后的交 流电转换为直流电。
移相整流变压器的应用
电力系统
新能源
在电力系统中，移相整流变压器被广 泛应用于高压直流输电和灵活交流输 电系统中，用于实现电能的高效传输 和调节。
在风力发电、太阳能发电等新能源领 域，移相整流变压器可用于实现能源 的并网传输和调节，提高新能源的利 用效率。
老化迹象 注意观察移相整流变压器是否有老化迹象，如绝 缘材料脆化、金属部件锈蚀等，及时采取措施延 长其使用寿命。
06
移相整流变压器的发展趋势与展 望
技术发展趋势
高效能
01
随着电力电子技术的进步，移相整流变压器将进一步提高转换
效率，降低能源损失。
紧凑化设计
02
为了满足日益增长的需求，移相整流变压器将趋向于更紧凑的
设计，减小体积和重量。
智能化控制
03
通过引入先进的控制算法和传感器技术，实现变压器的智能化
控制，提高运行稳定性和效率。
市场应用前景
新能源领域
随着新能源发电的普及，移相整流变压器在光伏、风电等系统中 将有广泛应用。
移相变压器 消电流谐波原理
移相变压器消电流谐波原理全文共四篇示例，供读者参考第一篇示例：移相变压器是一种用来改善电力系统中电流谐波的装置。
电力系统中存在着各种电器设备产生的谐波电流，这些谐波电流会影响系统的稳定性和可靠性，甚至会造成设备损坏。
移相变压器的原理是通过适当设计和连接，使电流谐波在设备内部移相并抵消，从而减少对电力系统的影响。
移相变压器的工作原理主要包括两部分：变压器的相位移动和对抗谐波电流。
在传统的变压器中，输入端和输出端的电流是同相位的，对系统产生的谐波电流没有衰减效果。
而移相变压器则通过改变变压器的连接方式和设计参数，使得输出端的电流相位比输入端的电流相位提前或者滞后一定角度，从而实现对抗谐波电流的效果。
移相变压器的设计需要考虑多种因素，包括系统的谐波特性、负载情况、功率大小等。
在最简单的情况下，可以通过改变变压器的接线方式来实现相位移动。
比如可以使用Y-△连接方式，或者在变压器中加入相位移动装置。
在复杂的情况下，可能需要使用特殊的设计软件来模拟和优化设计。
移相变压器的使用可以有效地减少系统中的电流谐波，从而提高系统的可靠性和稳定性。
通过合理的设计和安装，可以使得系统中的谐波电流得到有效地抑制，并且可以适应不同负载情况。
移相变压器还可以提高系统的功率因素，减少功率损耗，降低电能消耗。
第二篇示例：移相变压器是一种用于消除电网电流谐波的重要设备，它在电力系统中起着至关重要的作用。
在现代电力系统中，电流谐波是由非线性负载引起的，如电子设备、整流器和变频器等，这些负载会产生非正弦波形的电流，从而导致电网中电流谐波含量的增加。
电流谐波会给电网带来一系列问题，如变压器过热、线路损耗增加、设备功耗增加等，严重影响电网的稳定运行。
移相变压器的工作原理如下：当非正弦波形的电流通过移相变压器时，首先经过带有相位偏移的相移网络，该网络会对不同频率的谐波进行处理，使得谐波电流的相位与原谐波电压相位相同，形成谐波平衡电流。
这样一来，在电网中的电流谐波就会被消除掉，实现电网电流的谐波补偿，从而提高了电网的电能质量和稳定性。

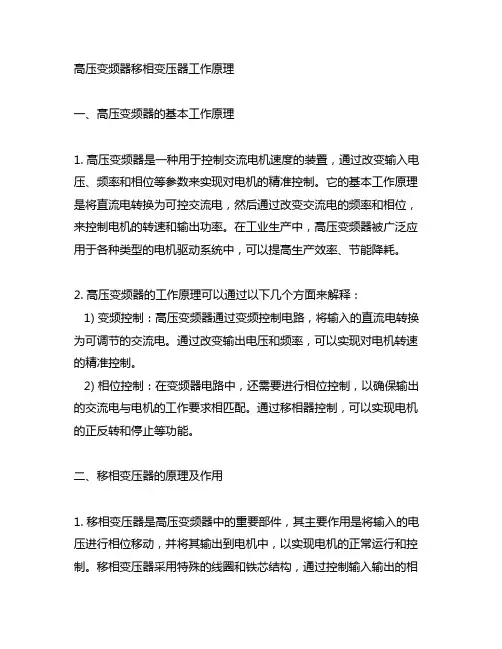

高压变频器移相变压器工作原理
高压变频器移相变压器工作原理一、高压变频器的基本工作原理1. 高压变频器是一种用于控制交流电机速度的装置，通过改变输入电压、频率和相位等参数来实现对电机的精准控制。
它的基本工作原理是将直流电转换为可控交流电，然后通过改变交流电的频率和相位，来控制电机的转速和输出功率。
在工业生产中，高压变频器被广泛应用于各种类型的电机驱动系统中，可以提高生产效率、节能降耗。
2. 高压变频器的工作原理可以通过以下几个方面来解释：1) 变频控制：高压变频器通过变频控制电路，将输入的直流电转换为可调节的交流电。
通过改变输出电压和频率，可以实现对电机转速的精准控制。
2) 相位控制：在变频器电路中，还需要进行相位控制，以确保输出的交流电与电机的工作要求相匹配。
通过移相器控制，可以实现电机的正反转和停止等功能。
二、移相变压器的原理及作用1. 移相变压器是高压变频器中的重要部件，其主要作用是将输入的电压进行相位移动，并将其输出到电机中，以实现电机的正常运行和控制。
移相变压器采用特殊的线圈和铁芯结构，通过控制输入输出的相位关系，来实现对电机的转速和输出功率的调节。
2. 移相变压器的原理可以通过以下几个方面来解释：1) 线圈结构：移相变压器内部包含两组或多组线圈，它们通过铁芯连接在一起。
当输入电压通过线圈产生磁场时，铁芯内部的磁通会发生变化，从而引起输出电压的相位移动。
通过改变线圈的数目和连接方式，可以实现不同的相位移动效果。
2) 控制方式：移相变压器可以采用机械控制或电子控制方式，来实现对输出电压相位的精确调节。
在高压变频器中，一般采用电子控制的方式，通过智能控制电路来实现对移相变压器的精准控制。
三、结合高压变频器和移相变压器的工作原理1. 在实际应用中，高压变频器和移相变压器通常是结合在一起使用的，它们共同完成对电机的控制和调节。
高压变频器负责将直流电转换为可控交流电，而移相变压器则负责对交流电进行相位移动，以实现对电机的转速和输出功率的调节。

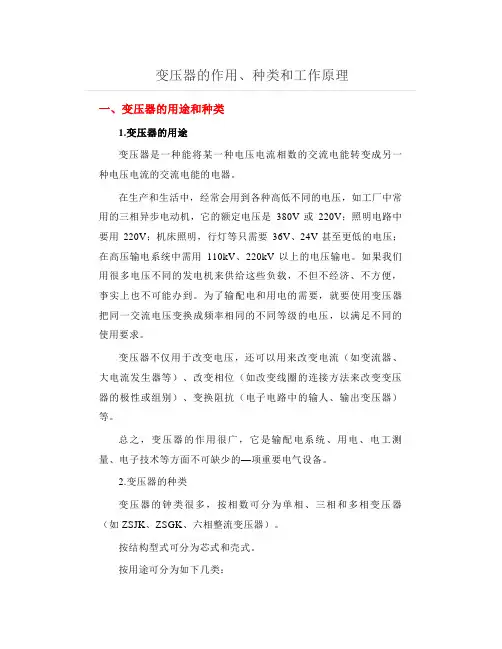

变压器的作用、种类和工作原理
变压器的作用、种类和工作原理一、变压器的用途和种类1.变压器的用途变压器是一种能将某一种电压电流相数的交流电能转变成另一种电压电流的交流电能的电器。
在生产和生活中，经常会用到各种高低不同的电压，如工厂中常用的三相异步电动机，它的额定电压是380V或220V；照明电路中要用220V；机床照明，行灯等只需要36V、24V甚至更低的电压；在高压输电系统中需用110kV、220kV以上的电压输电。
如果我们用很多电压不同的发电机来供给这些负载，不但不经济、不方便，亊实上也不可能办到。
为了输配电和用电的需要，就要使用变压器把同一交流电压变换成频率相同的不同等级的电压，以满足不同的使用要求。
变压器不仅用于改变电压，还可以用来改变电流（如变流器、大电流发生器等）、改变相位（如改变线圈的连接方法来改变变压器的极性或组别）、变换阻抗（电子电路中的输人、输出变压器）等。
总之，变压器的作用很广，它是输配电系统、用电、电工测量、电子技术等方面不可缺少的—项重要电气设备。
2.变压器的种类变压器的钟类很多，按相数可分为单相、三相和多相变压器（如ZSJK、ZSGK、六相整流变压器）。
按结构型式可分为芯式和壳式。
按用途可分为如下几类：（1）电力变压器，这是一种在输配电系统中使用的变压器，它的容量可由十万千伏安到几十万千伏安，电压由几百万伏到几十万伏。
（2）特殊电源变压器，如电焊变压器。
（3）量测变压器，如各种电流互感器和电压互感器。
（4）各种控制变压器。
二、变压器的工作原理变压器的基本工作原理是电磁感应原理。
是一个最简单的单相变压器。
其基本结构是在闭合的铁芯上绕有两个匝数不等的绕组（又称线圈）所组成。
在绕组之间、铁芯和绕组之间均相互绝缘，铁芯由硅钢片叠成。
现将匝数W1的绕组与电源相连，称该绕组为原绕组或初级绕组。
匝数为W2的绕组通过开关K与负载相连，称为副绕组或次级绕组。
当合上开关K，把交流电压U1加到原绕线W1上后，交流电流I1，流入该绕组就产生励磁作用，在铁芯中产生交变的磁通Φ不仅穿过原绕组，同时也穿过副绕组，它分别在两个绕组中引起感应电动势。
移相变压器是整流变压器的一种
移相变压器是整流变压器的一种。
整流装置的单相导电作用，引起整流变压器交变磁场波形的畸变；畸变的大小决定于直流容量占电网容量的比例和流入电网中的谐波电流的频率，及谐波次数。
抑制谐波的有效办法之一是通过对整流变压器高压侧进行移相，这种办法可以基本上消除幅值较大的低次谐波。
一般情况下，只要一套整流装置有两台整流变压器，均采用等效12相系统，因为这种系统不需专门移相，只要变换绕组的连接方式即可达到，当直流容量较大时，则采用等效18相以上的整流系统。
IGBT相当于可控硅的作用，用在整流系统中，控制通断，不控制相位。
变压器的基本原理和应用
变压器的基本原理和应用变压器是一种用于转换电压和电流的重要电气设备，它在各个领域都有广泛的应用。
本文将介绍变压器的基本工作原理、构造以及它在电力系统、电子设备和工业制造等方面的应用。
一、基本工作原理变压器的基本工作原理是利用电磁感应的原理，通过互感作用来实现电压或电流的转换。
变压器由铁芯和线圈构成，线圈分为一次线圈和二次线圈。
一次线圈通电时，会在铁芯中形成磁场，而这个磁场会感应出一次线圈和二次线圈中的电动势，进而使电能由一次线圈传递到二次线圈。
二、构造与类型1. 构造: 变压器由铁芯、一次线圈和二次线圈组成。
铁芯通常采用硅钢片制成，可以减少涡流损耗和铁损耗。
一次线圈和二次线圈由绝缘导线绕制而成，它们的匝数决定了变压器的变比。
2. 类型: 变压器根据用途和结构可以分为多种类型，比如电力变压器、配电变压器、电焊机用变压器等。
根据变压器的冷却方式，还可以分为自然冷却和强制冷却两种类型。
三、电力系统中的应用在电力系统中，变压器起到了重要的作用。
它通常用于调节电网中的电压水平，将高压输电线路上的电能转换为低压适用于家庭和企业使用的电能。
此外，变压器还可用于实现电网之间的电能互联，以及电能的长距离传输。
四、电子设备中的应用在电子设备中，变压器也是不可或缺的组成部分。
例如，手机充电器中的插头部分就配备了一个变压器，它可以将市电的高压变成适合手机充电的低压。
另外，各种电子产品的电源模块中也会使用到变压器，用于实现电压的转换和稳定。
五、工业制造中的应用在工业制造中，变压器也有广泛的应用。
例如，在焊接工艺中，变压器可以提供所需的电流和电压来驱动焊接设备。
此外，变压器还可以在电力电子设备中用于电源变换、隔离和稳压，以满足各种工业设备对电能的需求。
六、总结变压器作为一种重要的电气设备，在电力系统、电子设备和工业制造方面都有广泛的应用。
了解变压器的基本原理和构造，可以更好地理解它的工作原理和应用领域。
通过合理的设计和使用，变压器可以高效、稳定地转换和传输电能，为各个领域提供可靠的电力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
移相变压器的原理与用
途
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
变压器中移相的形成及工作原理
由于干式变压器的无油污染问题，防潮、耐热、阻燃、防腐蚀等特性，广泛应用于工业、生活的各个方面。
目前主要存在两种主流类型的干式变压器：一种是以欧洲为代表的树脂浇注式干式变压器（简称ordt），另一种是以美国为代表的浸漆式干式变压器（简称ovdt）。
而作为h级绝缘的干式整流变压器，以c级绝缘材料nomex纸作为绝缘介质，具有更高的可靠性和环保特性，而且具有更好的经济性，受到广泛的欢迎。
干式移相整流变压器是一种专门为中高压变频器提供多相整流电源的装置，采用延边三角形移相原理，通过多个不同的移相角二次绕组，可以组成等效相数为9相、12相、15相、18相、24相以及27相等整流变压器。
变压器的一次侧直接入高压电网，其二次侧有多个三相绕组，它按0°、θ°、…、（60-θ）°等表示延边三角连接变压器二次侧的各低压三相绕组，同时表示各低压三相绕组线电压相对对应绕组的移相角。
当每相由n个h桥单元串联时，θ=60°/n，实现了输入的多重化，形成6n脉波整流。
这样，如果各h桥单元功率平衡，电流幅值相同，理论上一次侧输入电流中不含有6n±1以下各次谐波，并可提高功率因数，一般不需再配备无功补偿和谐波滤波装置。
最适宜用于防火要求高、负荷波动大的环境中，如海上石油平台、火力发电厂、自来水厂、冶金化工、矿山建材等特殊的工作环境中。
多绕组干式移相整流变压器是根据不同的用户而设计，容量从200kva~10000kva不等，一次阻抗较大，变压器的效率＞98%，采用h级绝缘系统，绕组温升限值120k。
为了提高电能质量，整流变压器的输出波形不像电力变压器在一个周期内只有三个正弦脉波，而是根据一次侧电压和装机容量，确定每台变压器在一个周期内的脉波数。
高压变频调速技术目前呈现多样化，以西门子技术为代表的级联式多重化技术，基本可以做到完美无谐波，它采用整流变压器将多个低压模块叠加（串联）而形成高压输出，功率器件采用igbt，目前国内绝大多数高压变频器厂家都是采用这种技术。
abb的acs5000系列变频器是三电平的拓朴结构，36脉波的整流变压器共有6个移相组，每两个移相组为一个变频单元供电，功率器件为igct，abb还有一种变频器采用12脉波整流逆变技术，其变压器采用三绕组形式。
以ab（rockwell）为代表的18脉波整流逆变技术，其需要整流变压器采用三分裂形式。
整流变压器作为这一技术的重要构成，是伴随高压变频器的技术而出现并迅速发展的。
根据变频器单元数和电压等级的不同，移相整流变压器输出绕组数和电压也不同，3kv的多采用3级，移相分为0°、±20°，每移相组电压为630v；6kv的多采用6级，移相分为±5°、±15°、±25°，每移相组电压为630v，也有采用5级或7级，5级时移相角为0°、±12°、±24°，电压为710v，7级时移相角为0°、±°、±°、±°，电压为490v；10kv的多采用8级，移相分为±°、±°、±°、±°，每移相组电压为720v，也有采用9级和10级。
理论上讲，级数越多，变压器输入侧的谐波越少，对电网的污染越小，但级数多，变频器的功率单元就多，增加了制造成本，所以上述级数是各变频器厂家普遍采用的。
abb的acs5000变频器所需变压器在结构上要与上述的简化一些；12脉波和18脉波的整流变压器多采用分裂方式，适用于abb和ab的变频器。
用以改善整流装置的高次谐波对电网和通讯等设备的影响。
在电网三相电压的基础上，为获得均匀分布多脉波二次侧电压，即需要每相二次侧电压在120°内均匀分布展开。
为此利用y，d11与yd1两种接线组别，达到相互移相60°。
再利用二次侧延边三角形移相得到需要的相位角。
按照接线组别定义，顺时针移相为（+），逆时针移相为（-）。
例如：18个脉波的移相变压器，间隔为：360°/18=20°。
其接线组别计移相角按顺序分别为：y，d11-20°；y，d11；y，d11+20°。
