空气处理机组选型指导
直管道
弯头
风管变径
风阀
静压箱
散流器
阻力值
1.5Pa/m
20Pa/个
15Pa/个
30Pa/个
40Pa/个
20Pa/个
上面是在主送风管风速在8m/s左右时的参考值，当主管风速不同时，可在此基础上调整。
4.另外一个估算方法是可参考送回风管的总长度来估计，一般是每米风管约为4～8Pa左右（此阻力值已经包含了弯头、变径、散流器、管道阀门等部件的阻力）。如机组送风管长度20m，回风管长度10m，则机组的机外总静压约为120～240Pa左右，此数值即为空气处理机组的机外静压值。
亚高效过滤器H10～H12
终阻力值（用于净化）
400 Pa
高效过滤器H13~V15
终阻力值（用于净化）
450 Pa
混和段、出风段风阀
MDM样本P19页
30 Pa消声器MDM样 NhomakorabeaP17页
30 Pa
湿膜加湿器
MDM样本P20页
30 Pa
挡水板
MDM样本P19页
30 Pa
风机均流板
MDM样本P19页
40 Pa
七、盘管的选型
1.盘管的选型采用MS-85（风机选型软件推出后可采用风柜选型软件）进行选型，此处需指出的是MS-85表冷盘管的选型结果是湿工况下表冷盘管的制冷能力，没有考虑电机发热等外部影响因素，而国标中风量的测定是在干工况下的测试值，因此建议在选取表冷器阻力时按照选型结果乘以0.9倍计算盘管阻力即可，当盘管阻力比较大时，采用此方法可有效降低风机和电机的型号，减少机组成本。
八、过滤器的选型
1.现在公司可提供的过滤器型号和种类很多，YAH/YSE标准配初效尼龙过滤网，YSM机组标准配初效板式G3无纺布和中效袋式F5过滤器。实际上对于普通应用的场合，YSM机组也可配尼龙初效过滤网，中效过滤器也可选用板式中效过滤器（板式中效过滤器的阻力会比相应过滤效率的阻力会大一些，过滤器的容尘量会小一些，但是过滤效率是相同的），这样可以大大降低中效过滤器的成本和减少机组长度（不需要用3M中效过滤段来放置袋式中效过滤器，而只需要1M的长度就可以了），也同样可以满足过滤效率。
机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）
风机的静压＝B+C+K+L+M+N+P+Q+R+S
机组最大负压X＝B+K+L+M+N
机组最大正压Y＝C+P+Q+R+S
2.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。即机组如果是直接回风则机外静压等于送风管阻力；如果机组是直接送风不接送风管，则机外静压等于回风管阻力；如果不接送风管也不接回风管则机外静压为零）。
五、各种压力值的区分
1.前面我们提到机外静压、机外全压、机外余压、风机静压、风机全压等各种压力值，下面讲一下如何区分。
2.首先对于任何一点均存在全压＝动压+静压，此处通常可近似认为风机全压＝风机动压+风机静压，机外全压＝机外动压+机外静压。
3.对于组合式空气处理机组，根据国标GB/T14294-93的规定，其对机组压头定义为“机外全压”，是指机组在克服自身阻力后在出风口处的动压和静压之和。通常送、回风管道或部件的阻力是和静压相对应的，仍然参照上面的图示，则机外全压应等于（B+C+出风口动压）。而通常所说的机外余压应是不准确的一种提法，因为不知道到底是静压还是全压，而这两者之间相差了动压，根据动压＝（空气密度*空气流速的平方）/2，则通常有50～100Pa左右的差距，此处为了降低风机和电机的功率，如果客户只是讲机外余压（而没有指明是机外全压还是机外静压），选型时一律按机外全压选型。
功能段或部件名称
阻力值计算
阻力值估算
表冷盘管
MS-85选型表计算值*0.9
30Pa/排(B片)
加热盘管
MS-85选型表计算值
25Pa/排(B片)
尼龙初效过滤网
20 Pa
初效过滤G3/G4
初阻力值*1.5
60Pa
中效过滤F5/F6
初阻力值*1.5
100 Pa
高中效过滤器F7/F8
初阻力值*1.5
120 Pa
二、YSM机组静压的选择：
1.机组所承受的正压值和负压值既不是指机组的机外静压，也不是指风机的压头，而是指机组内部与机组外部大气压的差值，具体的计算方法如下： 如图所示，机组的新、回、送风管阻力分别为A、B、C帕，机组内部功能段如图所示，阻力计算部件为混合段、初、中效过滤器、表冷器、挡水板、均流板、消声器、出风段，此处假设回风管阻力大于新风管阻力，则
3.风机的选取：工厂的标准是按风机的出口风速选择风机的型号，一般是控制风机的出口风速在10～13m/s之间（最大不超过16m/s），此时风机的效率也是比较高的。出口风速太高，会增大风口的噪声；但是出口风速选择过小，会使风机型号增大（更可能会相应增大箱体的尺寸），造成机组成本增高。因此风机的选择可以按照样本上的风机的叶轮直径来选择风机的型号，要求相应风量下的风机型号不要超过样本的叶轮直径。
4.风机静压与机外静压的关系同2中的计算方法一样，其全压和静压的关系参照机外全压和静压的选型方法。
六、风机、电机的选择
1.风机的选择必须知道两个参数，风机处理的风量和风机的压头（全压或静压）。现在工厂一共有三种风机YILIDA(国产品牌)，KRUGER/NICOTRA(进口品牌)可以选择，而进口风机中有前弯风机和后弯风机可以选择。现在工厂标准配置为前弯进口风机（因为前弯风机的价格比后弯风机的价格便宜），但是在客户要求不高的场合可以使用国产风机，YILIDA风机已经通过了AMCA认证，在使用和性能方面完全可以满足要求。电机现在标准的配置为东莞电机，在特殊要求的情况下可以选用ABB电机。现在将几种风电机的组合方式列表如下，供大家参考：
2.当机组同时配有冷盘管、热盘管（和加湿器）时，机组的功能段排列尽可能采用将表冷盘管、加热盘管（和加湿器）放置在同一个功能（运输）段内，即表冷盘管和加热盘管连在一起放置在接水盘上（如果有加湿器也可紧接盘管放在一起，这样可充分利用盘管段后面的空间），这样可以减少机组长度尺寸，也不必要再在表冷器后面增加挡水板和检修段，可减少机组成本。如果客户坚持要在表冷器和加热器之间开检修门，检修门也可充分考虑利用表冷段后面的空间，不一定需要4M的长度来开检修门。
热回收转轮
MDM样本P18页
200～300Pa
选型时可按照上表中的值来估算机组内部的阻力。此处需要指出的是表冷盘管的阻力值选取与以前的有区别，阻力值只是按照MS-85选型表的90％计。
四、机外静压的估算
1.机外静压通常是由设计院根据风管的设计来进行计算，然后给出，我们只是根据设计院给出的值来选择计算风机的压头即可，但是在实际的销售过程中，有时会碰到客户不能提供机外静压值，或者设计院在计算风管阻力时取的安全系数偏大，导致要求的机外静压值过大。这里要指出的是，机外静压取的不足，固然不行（会导致实际运行时风量和压头不够，不能满足客户要求），但是机外静压值取得过大也是不行的（这是许多销售人员和业主最易犯的错误，认为静压值大一点，安全系数保险一些总不会错，实际上这是最不可取的），因为这样会直接导致如下几种危害。
2.工厂现在对过滤器框架重新进行了设计，更改了框架结构，变成了滑道式的结构，使过滤器可同时满足侧抽及前、后抽取的检修方式（以前的框架结构只能前取），这样在一些情况下可不必要在过滤段前设置检修段来检修过滤器（如初效过滤+表冷段+送风机段+均流段+消声段+检修段+中效过滤段+出风段，现在采用后取过滤器的方式就可以取消消声段和中效过滤段之间的检修段），可减少机组长度和成本。
2.从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的YAH和YSE风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。第二，由于YAH部分机组采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。第三，YAH均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择YSE/YSM机组来制作。第四，YAH/YSE为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用YSM的机组来设计。
4.电机的现在工厂标准的配置为4极电机（额定转速为1470rpm），但是在有些情况下，风机的转速会比较高，如果此时仍然选用4极电机，就会出现风机的转速大大超过电机的转速，在这种情况下，对于风机的运行是很不利的，因此当风机转速过高时（通常≥1800rpm），建议采用2极电机，此时电机的成本也有可能会降低（当电机功率相同时，如果电机基座不同，电机价格是由2极－4极－6极逐渐增加的）。但需要注意的是要校核风机的启动力矩，另外当风机的转速较低（通常≤750rpm），也需要校核启动力矩，如果启动力矩不够，就需要采用采用6极电机，启动力矩的校核可以通过风机选型软件自带的皮带、带轮的选型计算，即如果可以通过选型选出所定电机极数的皮带和皮带轮，那么此极数电机就可以使用，否则其启动力矩就不够，需要采用更多极数的电机。
空气处理机组选型指导
由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、空气处理机机型的选择
1.我们公司现有的空气处理机组一共有四种形式，其中YAH为单壁面板吊柜，YSM/YSE为双壁面板，可根据不同价格与功能及风量大小、安装方式灵活选择。
AHU空气处理机组选型手册
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）。
风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm 11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
12．在对噪音要求较高的场合，一般会配置900mm长的消声段，舒适性场合一般选用孔板+玻璃棉形式的消声器，净化场合采用微穿孔的消声器。
13．风阀执行器开关量2.常用组合形式2.1机组按结构形式可分为：卧式，立式，吊顶式。
按用途分可分为：普通舒适性机组，净化机组等；3.按不同使用场合常用的功能组合按使用场合，AHU可分为：1)舒适性的场合2)工业净化行业3)生化净化行业4)化工行业5)烟草工业6)纺织工业7)汽车工业8)热回收的应用9)除湿机的应用10) 大温差空气处理机组11) 干燥天气的地区3.1舒适性AHU舒适性的AHU服务对象为人，功能类似于家用空调。
最主要的功能为调节空气的温度，对空气进行制冷、加热，简单的过滤及低要求的湿度调节。
AHU空气处理机组选型手册.
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>2.9m/s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于2.8m/s 时，即加装挡水板）选盘管时冷量需乘以1.06的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
AHU空气处理机组选型手册
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于s时，即加装挡水板）选盘管时冷量需乘以的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——40W——11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。

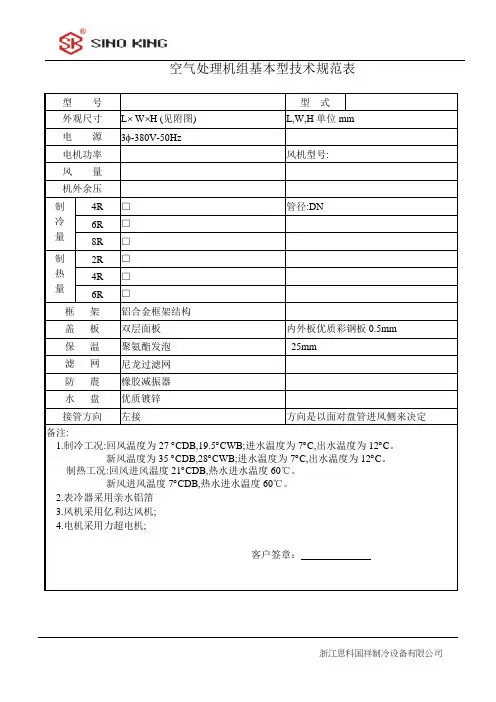

空气处理机组基本型规范表(模板)
型号
型式
外观尺寸
LWH (见附图)
L,W,H单位mm
电源
3-380V-50Hz
电机功率
风机型号:
风量
机外余压
制
冷
量
4R
□
管径:DN
6R
□
8R
□
制
热
量
2R
□
4R
□
6R
□
框架
铝合金框架结构
盖板
双层面板
内外板优质彩钢板0.5mm
保温
聚氨酯发泡
25mm
滤网
尼龙过滤网
防震
橡胶减振器
2.表冷器采用亲水铝箔
3.风机采用亿利达风机;
4.电机采用力超电机;
客户签章：
水盘Biblioteka 优质镀锌接管方向左接
方向是以面对盘管进风侧来决定
备注:
1.制冷工况:回风温度为27CDB,19.5CWB;进水温度为7C,出水温度为12C。
新风温度为35CDB,28CWB;进水温度为7C,出水温度为12C。
制热工况:回风进风温度21CDB,热水进水温度60℃。
新风进风温度7CDB,热水进水温度60℃。
空气处理机组选择计算说明
空气处理机组选择计算1 电算表格内容、适用范围和使用说明1.1 空气状态点计算表已知某空气状态点的任意2个常用参数，求其他参数：1、已知干、湿球温度；2、已知干球温度、相对湿度；3、已知干球温度、含湿量；4、已知干球温度、焓值；5、已知含湿量、焓值。
1.2 一次回风空气处理机组的选择计算表基本已知数据：冬夏季室内热湿负荷、人员所需新风量、冬夏季新风状态、冬季加湿方式（仅限于“等焓”或“等温”加湿）注：冬季当室内热湿负荷低于设计工况时，空气处理机组则需要较大的加热和加湿量，因此冬季工况表中填入的热湿负荷值应适当考虑开机时室内较低负荷的数值。
1.2.1夏季工况计算表1、表1：已知室内温湿度，求空气处理机组的送风量、送风参数、冷却量、冷凝水量等。
适用于允许采用最大送风温差的一般典型空气处理机组的选型计算。
见图1.2.1－1处理过程1（实线）。
2、表2：已知室内温度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、冷凝水量和室内相对湿度等。
可用于要求较小送风温差、但又不采用二次加热或二次回风的空调系统能否满足要求。
见图1.2.1－1（例如下送风舒适性空调），可根据计算结果校核室内相对湿度2处理过程2（虚线）。
100%图1.2.1-1 采用最大送风温差的一次回风系统夏季处理过程3、表3：已知室内温湿度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、再热量、冷凝水量等。
适用于要求较小的送风温差，不再热不能满足室内湿度要求的情况，以及热湿比较小，采用再热才能将送风状态点处理至热湿比线上的情况等。
见图1.2.1－2100%图1.2.1-2 带二次加热的夏季一次回风系统处理过程4、表4：已知室内温度、空气处理机组送风量，求室内相对湿度、机组送风参数、冷却量、冷凝水量等。
适用于已按表1确定空气处理机组风量，但无室内湿度控制措施（二次加热等）的一般舒适性空调系统，在室内热湿负荷减小（部分负荷）时，进行室内湿度等校核计算。

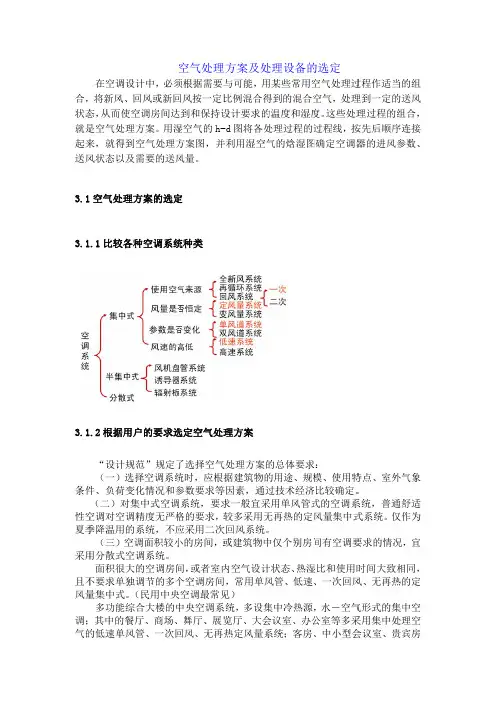

空气处理方案及处理设备的选定
图 3-5 等湿线“机器露点”法确定送风点
图 3-6 等温线“机器露点”法确定送风点
如果空气处理方案有再热，则应该严格按照推荐值来计算，一般来说，对于 有再热的情况，一般温差为 2－3ºC。
>>返回
3.3 空气处理设备的选型 3.3.1 一次回风集中式空调系统处理方案
一、无再热情况 空气处理设备选型计算步骤如下：
《采暖通风与空调设计规范》规定的夏季送风温差见表 1、表 2 表 3-1 按室温允许波动范围建议的送风温差
室温允许波动范围（ºC） 送风温差（ºC） 最小换气次数
＞±1.0 ±1.0
≤15 6～10
5 5(最大房间除外)
＞±0.5
3～6
8
±0.1～0.2
2～3
12
表 3-2 按风口形式建议的送风温差
3.2.2 确定送风状态点和送风量
若空气处理方案无再热，确定送风点和送风量工作步骤如下，参考图 3-4： 1、在 h－d 图上找出室内空气状态点 N； 2、据室内冷负荷 Q 和湿负荷 W 计算热湿比ε，经过 N 点画出热湿处理过程线；
3、选取合理的送风温差Δt，算出送风温度 t0， 画等温线 t0，等温线与过程线 ε的交点 0 为送风状态点。 4、计算送风量 G（kg/s）；
3.1 空气处理方案的选定
3.1.1 比较各种空调系统种类
3.1.2 根据用户的要求选定空气处理方案
“设计规范”规定了选择空气处理方案的总体要求： （一）选择空调系统时，应根据建筑物的用途、规模、使用特点、室外气象 条件、负荷变化情况和参数要求等因素，通过技术经济比较确定。 （二）对集中式空调系统，要求一般宜采用单风管式的空调系统，普通舒适 性空调对空调精度无严格的要求，较多采用无再热的定风量集中式系统。仅作为 夏季降温用的系统，不应采用二次回风系统。 （三）空调面积较小的房间，或建筑物中仅个别房间有空调要求的情况，宜 采用分散式空调系统。 面积很大的空调房间，或者室内空气设计状态、热湿比和使用时间大致相同， 且不要求单独调节的多个空调房间，常用单风管、低速、一次回风、无再热的定 风量集中式。（民用中央空调最常见） 多功能综合大楼的中央空调系统，多设集中冷热源，水－空气形式的集中空 调；其中的餐厅、商场、舞厅、展览厅、大会议室、办公室等多采用集中处理空 气的低速单风管、一次回风、无再热定风量系统；客房、中小型会议室、贵宾房
空气处理机组选择计算说明
空气处理机组选择计算1 电算表格内容、适用范围和使用说明1.1 空气状态点计算表已知某空气状态点的任意2个常用参数，求其他参数：1、已知干、湿球温度；2、已知干球温度、相对湿度；3、已知干球温度、含湿量；4、已知干球温度、焓值；5、已知含湿量、焓值。
1.2 一次回风空气处理机组的选择计算表基本已知数据：冬夏季室内热湿负荷、人员所需新风量、冬夏季新风状态、冬季加湿方式（仅限于“等焓”或“等温”加湿）注：冬季当室内热湿负荷低于设计工况时，空气处理机组则需要较大的加热和加湿量，因此冬季工况表中填入的热湿负荷值应适当考虑开机时室内较低负荷的数值。
1.2.1夏季工况计算表1、表1：已知室内温湿度，求空气处理机组的送风量、送风参数、冷却量、冷凝水量等。
适用于允许采用最大送风温差的一般典型空气处理机组的选型计算。
见图1.2.1－1处理过程1（实线）。
2、表2：已知室内温度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、冷凝水量和室内相对湿度等。
可用于要求较小送风温差、但又不采用二次加热或二次回风的空调系统能否满足要求。
见图1.2.1－1（例如下送风舒适性空调），可根据计算结果校核室内相对湿度2处理过程2（虚线）。
100%图1.2.1-1 采用最大送风温差的一次回风系统夏季处理过程3、表3：已知室内温湿度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、再热量、冷凝水量等。
适用于要求较小的送风温差，不再热不能满足室内湿度要求的情况，以及热湿比较小，采用再热才能将送风状态点处理至热湿比线上的情况等。
见图1.2.1－2处理过程。
100%图1.2.1-2 带二次加热的夏季一次回风系统处理过程4、表4：已知室内温度、空气处理机组送风量，求室内相对湿度、机组送风参数、冷却量、冷凝水量等。
适用于已按表1确定空气处理机组风量，但无室内湿度控制措施（二次加热等）的一般舒适性空调系统，在室内热湿负荷减小（部分负荷）时，进行室内湿度等校核计算。
新风机组选型
产品名称：卧式新风机组产品编号：FP-W详细说明：空气处理机组（新风机组）概述空气处理机组（新风机组）由立式新风机组（风量从2000~60000m³/h）、卧式新风机组（风量从2000~60000m³/h）和吊顶式新风（风量从1000~16000m³/h）三大系列，以满足冷却、加热、加湿、除湿等各种需要，卧式新风机组广泛用于酒店、剧院、商场、楼等舒适性的各种场合；卧式新风机组亦可满足电子、化工、医疗、制药、卷烟、食品、轻工等工业的需求。
卧式空气处理机组（卧式新风机组）的特点框架结构: 奥德力卧式新风机组全部采用铝合金框架结构，框架采用高强度铝合金专用型材，框架的每个角采用特殊结构的铸件，材与角为插入式结构连接，这种结构有如下特点：A：机械强度好，重量轻，耐腐蚀，外形美观，且尺寸准确。
B：结构装配灵活，易于现场拆装、检修，并且使用寿命比钢结构框架长。
面板结构: A：奥德力卧式新风机组机组面板采用内外双层彩色钢板结构，两层钢板之间冲注为高密度聚氨酯或聚苯乙烯发泡保温材具有比玻璃棉等其他保温材料更佳的保温性能。
在各种气候条件和工况运行时外壳均无冷桥产生。
B：面板采用特殊方法固定，并有密封材料加强气密性及保温性，这种面板结构在保温、降噪及强度方面均具有最佳性能，并适用气品质要求较高的场所。
C：小型号机组风机采用外转子电机直接驱动风机，无需皮带传动，维护保养方便。
风机、电机: A：机组采用的风机为双进风离心风机，经过严格的动静平衡试验，运行平稳。
B：风机轴承采用密闭性滚球轴承，预先加有润滑油及自动调心和自动自锁、止推等功能。
正常使用可免保养。
过滤器:卧式新风机组采用板式粗效过滤器。
滤料采用绵纶凸网，可以进行多次清洗。
表冷器:表冷器的各项选定参数为CAD/coil软件设计，标准表冷器为φ16的铜管，采用铜管串波纹铝翅片方法配以整体涨管将紧。
铜管采用交错排列，使其有高传热性能，低气流阻力和优越的抗腐蚀性，从而保证表冷器有高传热系数及较长的使用寿命。
空气处理机组选型
风量
新风量
（kg/s) （kg/s)
送风量 （kg/s)
FP-136 47.02
18.2
0.47733 0.1 0.57733
5001选用全空气系统
空气处理 风量（m³ 机组型号 /h)
机组风量 （kg/s)
W*L*H 表冷器冷 (MM) 量（KW)
噪声
开利 DBFPX10I
10000
3.333333333
（W)
风机盘管显热 冷量Qt （W)
修正后全 修正后显
热冷量 热冷量
（W)
（W)
风量（m³ /h)
FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170
1810 2650 3540 4420 5150 6940 8240
1273 1831 2472 3106 3688 4876 5901
0.358 0.477333333 0.596333333
办公室1003为例计算
新风比
混合点焓值Hm （KJ/kg)
房间冷负 最后和室内焓 荷（w) 值Hr（KJ/kg)
处理后的
室内焓值 范围
校核结果
（KJ/kg)
0.173211162 52.56473263 4694 60.69526456 48--60 不符合
系统
实验工况机组 实验工况机组
进风湿球温度 进水温度tw1
twb1（℃）
（℃）
19.5
7
室内焓值 （KJ/kg)
58.4
室外焓值 （KJ/kg)
108
混合点焓 值
（KJ/kg)
67.328
混合点温度 （℃）
28.7
空气处理机的选择方式有哪些？-工程
空气处理机的选择方式有哪些？-工程
空气处理机的选择方式有哪些？
空气处理机的选择
空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新风工况两种工作状态，。
空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压，
工程
《空气处理机的选择方式有哪些？》(https://www.)。
先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。
根据系统需要的余压要求确定余压。
空气处理机组一般有吊顶式和落地式两种。
落地式包括立式和卧式两种。
另外机组的送回
风方式也有多不同。
徐根据建筑情况和建筑业主要求进行最终的确定。
注意：空调工况的制冷（热）量比新风工况时要小。
