简述板式热交换器的分类
板式换热器分类汇总
板式换热器分类汇总
一、按板式换热器分类
1)板翅式换热器
由封闭在带有冷、热流体进出口的集流箱中的换热板束构成。
板束由平板和波纹翅片交互叠合，钎焊固定而成。
冷、热流体流经平板两侧换热，翅片增加了传热面积，又促进了流体的湍动，并对设备有增强作用。
2)螺旋板换热器
由两张保持一定间距的平行金属板卷制而成，冷、热流体分别在金属板两侧的螺旋形通道内流动。
这种换热器的传热系数高(约比管壳式换热器高1～4倍)，平均温度差大(因冷、热流体可作完全的逆流流动)，流动阻力小，不易结垢;但维修困难。
使用压力不超过2MPa。
3)平板式换热器
由一定形状的波纹薄板和密封垫片交互叠合，并用框架夹紧组装而成。
冷、热流体分别在波纹板两侧的流道中流过，经板片进行换热。
波纹板通常由厚度为0.5～3mm的不锈钢、铝、钛、钼等薄板冲制而成。
平板式换热器的优点是传热系数高(约比管壳式换热器高2～4倍)，容易拆洗，并可增减板片数以调整传热面积。
操作压力通常不超过2MPa，操作温度不超过250℃。
二、按焊接形式分类
1)板壳式换热器、
2)半焊接板式换热器、
3)钎焊板式换热器。
4)全焊接板式换热器、
三、按根据结构来区分
1)螺旋板式换热器
2)可拆卸板式换热器(又叫带密封垫片的板式换热器)
3)板卷式换热器(又叫蜂窝式换热器)
4)焊接板式换热器。
十三种类型换热器结构原理及特点（图文并茂）
⼗三种类型换热器结构原理及特点（图⽂并茂）⼩7：亲爱的各位读者朋友们，为了提升阅读体验，我们接下来会将所有⽂章⾸发到化⼯707⽹，⼤家可以通过点击菜单栏直接访问化⼯707⽹。
需要下载⽂档的朋友，请访问化⼯707论坛下载！板式换热器由⾼效传热波纹板⽚及框架组成。
板⽚由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间⽤橡胶密封。
压紧板上有本设备与外部连接的接管。
板⽚⽤优质耐腐蚀⾦属薄板压制⽽成，四⾓冲有供介质进出的⾓孔，上下有挂孔。
⼈字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得⾼的传热效果。
并采⽤特殊结构，保证两种流体介质不会串漏。
板式换热器结构图螺旋板式换热器是⼀种⾼效换热器设备,适⽤汽－汽、汽－液、液－液，对液传热。
它适⽤于化学、⽯油、溶剂、医药、⾷品、轻⼯、纺织、冶⾦、轧钢、焦化等⾏业。
结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。
螺旋板式换热器结构图列管式换热器（⼜名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热⾯积1～500m2，可根据⽤户需要定制。
列管式换热器结构图管壳式换热器是进⾏热交换操作的通⽤⼯艺设备。
⼴泛应⽤于化⼯、⽯油、⽯油化⼯、电⼒、轻⼯、冶⾦、原⼦能、造船、航空、供热等⼯业部门中。
特别是在⽯油炼制和化学加⼯装置中，占有极其重要的地位。
换热器的型式。
管壳式换热器结构图钢衬铜热交换器⽐不锈钢热交换器经济，并且技术上有保证。
它利⽤了钢的强度和铜的耐腐蚀性，即保证热交换器能承受⼀定⼯作压⼒，⼜使热交换器出⽔质量好。
钢壳内衬铜的厚度⼀般为1.0mm。
钢衬铜热交换器必须防⽌在罐内形成部分真空，因此产品出⼚时均设有防真空阀。
此阀除⾮定期检修是绝对不能取消的。
部分真空的形成原因可能是排出不当，低⽔位时从热交换器，或者排⽔系统不良。
板式换热器的分类
适用于化工、石油、制药等行业， 以及暖通、制冷、空调等系统中 的传热领域。
蜂窝式换热器
稳定性强
由多层金属薄片交叉叠合而成，结构紧凑、稳 定性高。
耐腐蚀性好
采用耐腐蚀的金属材料制造，适用于处理腐蚀 性介质的工艺。
易于清洗
蜂窝状结构使得薄片之间的间隙较大，方便清 洗和维护。
应用广泛
常见于汽车、航空航天、能源等领域的换热器 设备。
波纹板式换热器
1
高效紧凑
具有波纹结构的金属板材，增强了热量传递效果，同时占用空间较小。
2
轻便可靠
采用轻质金属材料，重量轻，结构紧凑，运行可靠。
3
液体湍流
波纹板的设计可引导流体形成湍流，从而提高传热效率和换热强度。
板壳式换热器
结构坚固
由管束和壳体构成，管束通过密封件与壳体连接，具有很高的结构强度。
可靠耐用板壳结构简单可源自，易于维护和清洗，使用寿命长。适用范围广
常用于化工、制药、食品等行业及中小型热交换系统。
应用领域
• 化工行业：用于石油精炼、化工合成、化学品制造等过程中的热能转移。 • 食品行业：用于食品加工、蒸煮、冷却等工艺中的热能传递。 • 暖通制冷：用于暖气、空调、制冷设备中的热量回收和能量转移。
将待传热介质分成多个流通区域，确保高效的热量传递。
2 流体流动
通过板式结构，使介质在板间流动，接触面积大，传热效果好。
3 热量交换
流经板式换热器的两种介质在板材表面进行热量交换。
平板式换热器
结构简单
由特殊金属板材组成，板与板之 间通过密封垫片、压条密封。
传热效率高
广泛应用
板材齿形结构使流体在板间流动， 增加了接触面积，提高了传热效 率。

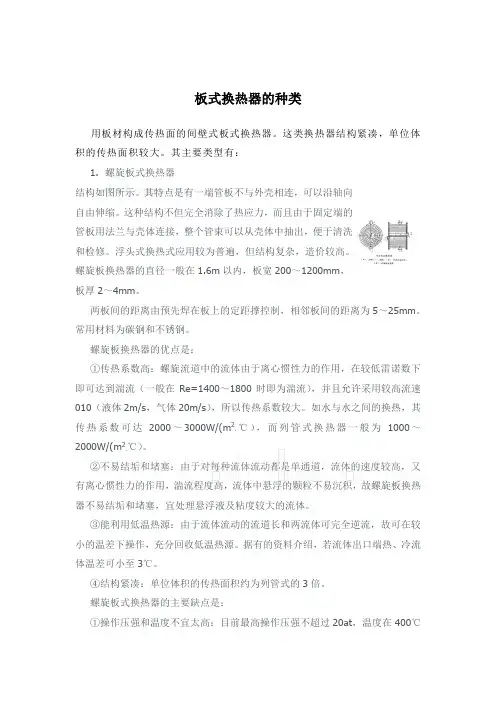

板式换热器的种类
板式换热器的种类用板材构成传热面的间壁式板式换热器。
这类换热器结构紧凑，单位体积的传热面积较大。
其主要类型有：1.螺旋板式换热器结构如图所示。
其特点是有一端管板不与外壳相连，可以沿轴向自由伸缩。
这种结构不但完全消除了热应力，而且由于固定端的管板用法兰与壳体连接，整个管束可以从壳体中抽出，便于清洗和检修。
浮头式换热式应用较为普遍，但结构复杂，造价较高。
螺旋板换热器的直径一般在1.6m以内，板宽200～1200mm，板厚2～4mm。
两板间的距离由预先焊在板上的定距撑控制，相邻板间的距离为5～25mm。
常用材料为碳钢和不锈钢。
螺旋板换热器的优点是：①传热系数高：螺旋流道中的流体由于离心惯性力的作用，在较低雷诺数下即可达到湍流（一般在Re=1400～1800时即为湍流），并且允许采用较高流速010（液体2m/s，气体20m/s），所以传热系数较大。
如水与水之间的换热，其传热系数可达2000～3000W/(m2.℃），而列管式换热器一般为1000～2000W/(m2.℃）。
②不易结垢和堵塞：由于对每种流体流动都是单通道，流体的速度较高，又有离心惯性力的作用，湍流程度高，流体中悬浮的颗粒不易沉积，故螺旋板换热器不易结垢和堵塞，宜处理悬浮液及粘度较大的流体。
③能利用低温热源：由于流体流动的流道长和两流体可完全逆流，故可在较小的温差下操作，充分回收低温热源。
据有的资料介绍，若流体出口端热、冷流体温差可小至3℃。
④结构紧凑：单位体积的传热面积约为列管式的3倍。
螺旋板式换热器的主要缺点是：①操作压强和温度不宜太高：目前最高操作压强不超过20at，温度在400℃以下。
②不易检修：因常用的螺旋板换热器被焊成一体，一旦损坏，修理很困难。
2.平板式换热器平板式换热器（通常为板式换热器）主要由一组冲压出一定凹凸波纹的长方形薄金属板平行排列，以密封及夹紧装置组装于支架上构成。
两相邻板片的边缘衬有垫片，压紧后可以达到对外密封的目的。

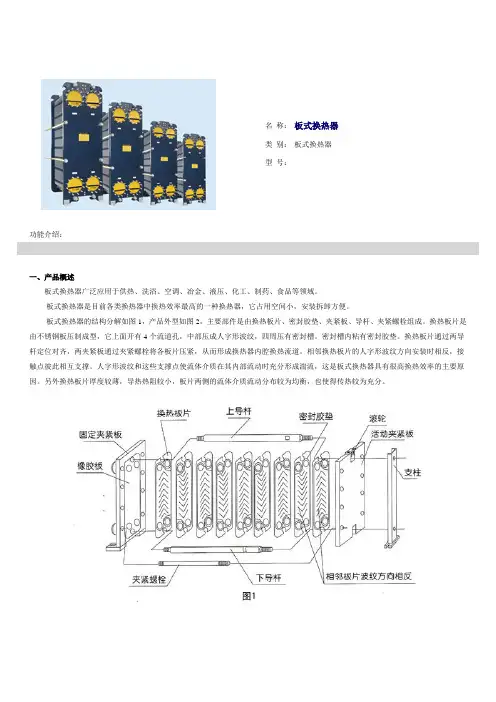

BR型、BRB型板式换热器介绍
名称：板式换热器类别：板式换热器型号：功能介绍：一、产品概述板式换热器广泛应用于供热、洗浴、空调、冶金、液压、化工、制药、食品等领域。
板式换热器是目前各类换热器中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。
板式换热器的结构分解如图1，产品外型如图2，主要部件是由换热板片、密封胶垫、夹紧板、导杆、夹紧螺栓组成。
换热板片是由不锈钢板压制成型，它上面开有4个流道孔，中部压成人字形波纹，四周压有密封槽。
密封槽内粘有密封胶垫。
换热板片通过两导杆定位对齐，两夹紧板通过夹紧螺栓将各板片压紧，从而形成换热器内腔换热流道。
相邻换热板片的人字形波纹方向安装时相反，接触点彼此相互支撑。
人字形波纹和这些支撑点使流体介质在其内部流动时充分形成湍流，这是板式换热器具有很高换热效率的主要原因。
另外换热板片厚度较薄，导热热阻较小，板片两侧的流体介质流动分布较为均衡，也使得传热较为充分。
板式换热器根据介质的温差和流量，可以装配成单流程、双流程、三流程以及多流程的形式。
单流程是指介质在换热器内流过一个流程，双流程是指介质在换热器内折返流过两个过程，依次类推，各种流程的外形图和其流程示意图如图3。
当采用多流程时，换热器的四个接口就不能在同一侧的夹紧板上，进出口要位于前后两个夹紧板上。
一般类似于水粘度较低的介质在换热流道内的平均流速为0.4m/s较为适合，流速过大，则阻力也大；流速过小，流道内流体流动不易形成湍流，易形成死区，换热效果不好。
因此应根据介质流量的大小来选择流程数，使换热流道内的流速接近0.4m/s。
以获得最佳的换热效果。
对于类似于液压油粘度较高的介质，流速应减小，0.3m/s较为合适。
当流量较小时，可增加流程数来提高流速。
例如当所确定的换热面积在表中所对应的流量比使用的流量大一倍时，采用双流程组装形式，换热流道内的流速就可增加一倍达到合适的流速。
两个流道根据流量的不同可采用不相等的流程数。
流程数增加，阻力也会相应增加。
板式换热器知识大全2024
板式换热器知识大全2024
板式换热器知识大全2024
并且能反映出实际情况。
一、板式换热器的分类
1、按流体流向可分为直流板式换热器、反向板式换热器、平行流板
式换热器、逆流板式换热器和混流板式换热器。
2、按介质分类为水冷板式换烯器、冷凝器、冷却器、汽水分离器等。
3、换热器材料分类为不锈钢板式换热器、铝合金板式换热器、铸铁
板式换热器、铜板式换热器、碳钢板式换热器、碳钢加膜板式换热器等。
二、板式换热器的优点
1、板式换热器具有良好的热传导性能，换热效率高，可达到90%以上，占地面积小，易于安装和维护。
2、板式换热器采用多个板片，介质流体的流动经过多次换热，将会
提高换热效率，节约能源。
3、板式换热器材料的选择比较灵活，可根据介质的特性选择合适的
材料。
4、板式换热器比一般的管式换热器结构更加紧凑，节约空间
三、板式换热器的应用
1、用于冷却水、热水系统，用于处理温差较大的介质。
2、用于油品转换加热。
3、用于冷凝分离，比如油气分离、蒸馏和发酵分离。
4、用于冷热空调系统，它可以将室外的冷热空气迁移到室内，以达到舒适的温度。
最全面的板式换热器知识
最全面的板式换热器知识板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过板片进行热量交换。
板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
板式换热器基本结构及运行原理板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
钎焊换热器结构主要结构⒈板式换热器板片和板式换热器密封垫片⒉固定压紧板⒊活动压紧板⒋夹紧螺栓⒌上导杆⒍下导杆⒎后立柱由一组板片叠放成具有通道型式的板片包。
两端分别配置带有接管的端底板。
整机由真空钎焊而成。
相邻的通道分别流动两种介质。
相邻通道之间的板片压制成波纹。
型式，以强化两种介质的热交换。
在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。
图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。
所有都是螺杆和螺栓结构，便于现场拆卸和修复。
运行原理板式换热器是由带一定波纹形状的金属板片叠装而成的新型高效换热器,构造包括垫片、压紧板（活动端板、固定端板）和框架（上、下导杆，前支柱）组成，板片之间由密封垫片进行密封并导流,分隔出冷/热两个流体通道,冷/热换热介质分别在各自通道流过,与相隔的板片进行热量交换，以达到用户所需温度。
每块板片四角都有开孔，组装成板束后形成流体的分配管和汇集管，冷/热介质热量交换后，从各自的汇集管回流后循环利用。
换热原理：间壁式传热。
单流程结构：只有2块板片不传热－头尾板。
双流程结构：每一个流程有3块板片不传热。
板片和流道通常有二种波纹的板片(L 小角度和H大角度)，这样就有三种不同的流道(L, M 和 H)，如下所示：L：小角度由相邻小夹角的板片组成的通道。
传热系数低，阻力小。
适用于大流量，传热弱（低比热或温差小）的情况，如：环境压力下的空气传热。
板式换热器型号
板式换热器型号1. 引言板式换热器是一种常用于工业生产过程中的设备，主要用于加热、冷却和回收废热。
不同的板式换热器型号适用于不同的工业过程，能够满足不同的热交换需求。
本文将介绍几种常见的板式换热器型号及其特性。
2. 型号一：平板式换热器平板式换热器是最常见的板式换热器之一，也是最简单的一种类型。
其结构由一对平行的金属板组成，中间通过密封垫片将两个板分隔开来。
流体通过板之间的通道进行热交换。
平板式换热器的优点是结构简单、易于维护，适用于低到中温度下的热交换。
平板式换热器的型号通常以板的尺寸和材料来命名，例如PHE-1000/304，表示采用了1000mm×1000mm的不锈钢板材制造。
3. 型号二：波纹板式换热器波纹板式换热器是一种增强换热效果的设计，其板上有波纹或凹凸的设计，增大了换热面积和湍流效应，提高了热交换效率。
波纹板式换热器适用于液体和气体之间的热交换，在工业生产中广泛应用。
波纹板式换热器的型号通常以板的波纹形状、材料和尺寸来命名，例如CBHX-1200/316，表示采用了1200mm×1200mm的316不锈钢波纹板制造。
4. 型号三：螺旋板式换热器螺旋板式换热器是一种结构复杂的板式换热器，其板之间形成了一条或多条螺旋形的通道。
螺旋板式换热器可以实现较高的换热效率和压力降，适用于高温高压环境下的热交换。
螺旋板式换热器的型号通常以板的螺旋形状、材料和尺寸来命名，例如SHX-1500/2205，表示采用了1500mm×1500mm的2205双相不锈钢螺旋板制造。
5. 型号四：气体液体板式换热器气体液体板式换热器是一种专门用于气体和液体之间的热交换的设备。
其结构与普通的板式换热器相似，但在板的通道中加入了泡沫或网状材料，增加了液体气泡和气体分散的效果，从而提高了热交换效率。
气体液体板式换热器的型号通常以板的材料、尺寸和最大工作压力来命名，例如G-LHX-800/CS/40，表示采用了800mm×800mm的碳钢板材制造，最大工作压力为40 bar。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述板式热交换器的分类
从二十世纪20年代出现应用于食品工业的板式换热器，其结构紧凑，传热效果好，因此陆续发展为多种形式。
现在换热器作为传热设备普遍应用，在工业中应用非常普及，特别是耗能量较大的领域，随着节能技术的飞速发展，换热器的种类越来越多，适用于不同介质、不同工况、不同温度以及不同压力的换热器其结构和型式亦不相同，换热器种类随新型、高效换热器的开发不断更新，具体分类如下
换热器的分类
一、按传热方式的不同分类：
1、混合式换热器
这类换热器的主要工作原理是两种介质经接触而相互传递热量，实现传热，接触面积直接影响到传热量，这类换热器的介质通常一种是气体，另一种为液体，主要是以凉水塔设备为主体的传热设备，但通常又涉及传质，故很难区分与塔器的关系，通常归口为塔式设备，化工厂和发电厂用凉水塔为最典型的混合式换热器。
2、蓄能式换热器（简称蓄能器）
这种换热器的原理是热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，冷热交替使之到达传热量的目的。
主要用于回收和利用高温废气的热量。
3、间壁式换热器
这类换热器原理是冷、热两种介质被固体间壁隔开，并通过间壁进行热量交换的，这类换热器的用量非常大，占总量的99%。
根据结构不同可分为管式、板式，其他型式。
二、按传热种类分类
1、无相变传热：一般分为加热器和冷却器。
2、有相变传热：一般分为冷凝器和重沸器。
重沸器又分为釜式重沸器、虹吸式重沸器、再沸器、蒸发器、蒸汽发生器、废热锅炉。
三、按传热元件的不同分类
1、管式传热元件
有浮头式换热器、固定管板式换热器、填料函式换热器、U型管式换热器、蛇管式换热器、双壳程换热器、单套管换热器、多套管换热器、外导流筒换热器、折流杆式换热器、热管式换热器、插管式换热器、滑动管板式换热器等
2、板式传热元件
有螺旋板换热器、板式换热器、板翅式换热器、板壳式换热器、板式蒸发器、板式冷凝器、印刷电路板板换热器等等
四、按非金属材料换热器的分类
有石墨换热器、氟塑料换热器、陶瓷纤维复合材料换热器、玻璃钢换热器等
五、按空冷式换热器的分类
有干式空冷器、湿式空冷器、干湿联合空冷器、电站空冷器、表面蒸发式空冷器、板式空冷器、能量回收空冷器、自然对流空冷器、高压空冷器、穿孔板换热器等等
六、按强化传热元件的分类
有螺纹管换热器、波纹管换热器、异型管换热器、表面多孔管换热器、螺旋扁管换热器、螺旋槽管板换热器、环槽管换热器、纵槽管换热器、螺旋绕管式换热器、T型翅片管换热器、新结构高效换热器、内插物换热器、锯齿管换热器等。
