JuniperSRX防火墙简明配置手册

Juniper_SRX中文配置手册簿及现用图解

前言、版本说明 (3)一、界面菜单管理 (5)2、WEB管理界面 (6)（1）Web管理界面需要浏览器支持Flash控件。

(6)（2）输入用户名密码登陆： (7)（3）仪表盘首页 (7)3、菜单目录 (10)二、接口配置 (16)1、接口静态IP (16)2、PPPoE (17)3、DHCP (18)三、路由配置 (20)1、静态路由 (20)2、动态路由 (21)四、区域设置Zone (23)五、策略配置 (25)1、策略元素定义 (25)2、防火墙策略配置 (29)3、安全防护策略 (31)六、地址转换 (32)1、源地址转换-建立地址池 (33)2、源地址转换规则设置 (35)七、VPN配置 (37)1、建立第一阶段加密建议IKE Proposal (Phase 1) (或者用默认提议) (38)2、建立第一阶段IKE策略 (39)3、建立第一阶段IKE Gateway (40)4、建立第二阶段加密提议IKE Proposal (Phase 2) (或者用默认提议) (41)5、建立第一阶段IKE策略 (42)6、建立VPN策略 (43)八、Screen防攻击 (46)九、双机 (48)十、故障诊断 (49)前言、版本说明产品：Juniper SRX240 SH版本：JUNOS Software Release [9.6R1.13]注：测试推荐使用此版本。

此版本对浏览速度、保存速度提高了一些，并且CPU占用率明显下降很多。

9.5R2.7版本（CPU持续保持在60%以上，甚至90%）9.6R1.13版本（对菜单操作或者保存配置时，仍会提升一部分CPU）一、界面菜单管理1、管理方式JuniperSRX系列防火墙出厂默认状态下，登陆用户名为root密码为空，所有接口都已开启Web管理，但无接口地址。

终端连接防火墙后，输入用户名(root)、密码(空)，显示如下：rootsrx240-1%输入cli命令进入JUNOS访问模式：rootsrx240-1% clirootsrx240-1>输入configure进入JUNOS配置模式：rootsrx240-1% clirootsrx240-1> configureEntering configuration mode[edit]rootsrx240-1#防火墙至少要进行以下配置才可以正常使用：(1)设置root密码（否则无法保存配置）(2)开启ssh/telnet/http服务(3)添加用户（root权限不能作为远程telnet，可以使用SHH方式）(4)分配新的用户权限2、WEB管理界面（1）Web管理界面需要浏览器支持Flash控件。

JuniperSRX系列中文手册及图解

SRX（9.6R1.13）测试报告联强国际前言、版本说明 (3)一、界面菜单管理 (5)2、WEB管理界面 (5)（1）Web管理界面需要浏览器支持Flash控件。

(5)（2）输入用户名密码登陆： (5)（3）仪表盘首页 (6)3、菜单目录 (8)二、接口配置 (13)1、接口静态IP (13)2、PPPoE (14)3、DHCP (15)三、路由配置 (17)1、静态路由 (17)2、动态路由 (17)四、区域设置Zone (19)五、策略配置 (21)1、策略元素定义 (21)2、防火墙策略配置 (23)3、安全防护策略 (26)六、地址转换 (27)1、源地址转换-建立地址池 (27)2、源地址转换规则设置 (28)七、VPN配置 (31)1、建立第一阶段加密建议IKE Proposal (Phase 1) (或者用默认提议) (31)2、建立第一阶段IKE策略 (32)3、建立第一阶段IKE Gateway (33)4、建立第二阶段加密提议IKE Proposal (Phase 2) (或者用默认提议) (34)5、建立第一阶段IKE策略 (35)6、建立VPN策略 (36)八、Screen防攻击 (39)九、双机 (40)十、故障诊断 (40)前言、版本说明产品：Juniper SRX240 SH版本：JUNOS Software Release [9.6R1.13]注：测试推荐使用此版本。

此版本对浏览速度、保存速度提高了一些，并且CPU占用率明显下降很多。

9.5R2.7版本（CPU持续保持在60%以上，甚至90%）9.6R1.13版本（对菜单操作或者保存配置时，仍会提升一部分CPU）一、界面菜单管理1、管理方式JuniperSRX系列防火墙出厂默认状态下，登陆用户名为root密码为空，所有接口都已开启Web管理，但无接口地址。

终端连接防火墙后，输入用户名(root)、密码(空)，显示如下：root@srx240-1%输入cli命令进入JUNOS访问模式：root@srx240-1% cliroot@srx240-1>输入configure进入JUNOS配置模式：root@srx240-1% cliroot@srx240-1> configureEntering configuration mode[edit]root@srx240-1#防火墙至少要进行以下配置才可以正常使用：(1)设置root密码（否则无法保存配置）(2)开启ssh/telnet/http服务(3)添加用户（root权限不能作为远程telnet帐户，可以使用SHH方式）(4)分配新的用户权限2、WEB管理界面（1）Web管理界面需要浏览器支持Flash控件。

Juniper_SRX防火墙配置手册

美河学习在线仅学习参考Juniper SRX防火墙简明配置手册第 1 页共18 页美河学习在线仅学习参考第 2 页共 18 页目录一、JUNOS 操作系统介绍 (3)1.1 层次化配置结构 (3)1.2 JunOS 配置管理 (4)1.3 SRX 主要配置内容 (5)二、SRX 防火墙配置对照说明 (5)2.1 初始安装 (5)2.1.1 登陆 (5)2.1.2 设置root 用户口令 (6)2.1.3 设置远程登陆管理用户 (6)2.1.4 远程管理SRX 相关配置 (6)2.2 Policy (7)2.3 NAT (7)2.3.1 Interface based NAT (8)2.3.2 Pool based Source NAT (9)2.3.3 Pool base destination NAT (9)2.3.4 Pool base Static NAT (10)2.4 IPSEC VPN (11)2.5 Application and ALG (13)2.6 JSRP (13)三、SRX 防火墙常规操作与维护 (15)3.1 设备关机 (15)3.2 设备重启 (16)3.3 操作系统升级 (16)3.4 密码恢复 (16)3.5 常用监控维护命令 (17)Juniper SRX行添加进系统里1.2 JunOS配置管理第 5 页共SRX 通过set nat / delete1.3 SRX 部署SRX System ：Interface:Security: 是如NAT 、Application二、2.1 2.1.1 登陆Console 口(login: rootPassword:root% cli root>root> [edit]第 6 页共 18 页Root#2.1.2 设置设置root 用户口令root# 方式)注：root 2.1.3 root# 注：此lab2.1.4 /***或/***的子接口），通常使用逻辑接口美河学习在线仅学习参考第 8 页共 18 页SRX 中不再使用MIP/VIP/DIP 这些概念，其中MIP 被Static 静态地址转换取代，两者在功能上完全一致；DIP 被Source NA T 取代；基于Policy 的目的地址转换及VIP 被 Destination NA T 取代。

JuniperSRX中文配置手册及图解

前言、版本说明 (2)一、界面菜单管理 (4)2、WEB管理界面 (4)（1）Web管理界面需要浏览器支持Flash控件。

(4)（2）输入用户名密码登陆： (4)（3）仪表盘首页 (5)3、菜单目录 (7)二、接口配置 (12)1、接口静态IP (12)2、PPPoE (13)3、DHCP (14)三、路由配置 (16)1、静态路由 (16)2、动态路由 (16)四、区域设置Zone (18)五、策略配置 (20)1、策略元素定义 (20)2、防火墙策略配置 (22)3、安全防护策略 (25)六、地址转换 (26)1、源地址转换-建立地址池 (26)2、源地址转换规则设置 (27)七、VPN配置 (30)1、建立第一阶段加密建议IKE Proposal (Phase 1) (或者用默认提议) (30)2、建立第一阶段IKE策略 (31)3、建立第一阶段IKE Gateway (32)4、建立第二阶段加密提议IKE Proposal (Phase 2) (或者用默认提议) (33)5、建立第一阶段IKE策略 (34)6、建立VPN策略 (35)八、Screen防攻击 (38)九、双机 (39)十、故障诊断 (39)前言、版本说明产品：Juniper SRX240 SH版本：JUNOS Software Release [9.6R1.13]注：测试推荐使用此版本。

此版本对浏览速度、保存速度提高了一些，并且CPU占用率明显下降很多。

9.5R2.7版本（CPU持续保持在60%以上，甚至90%）9.6R1.13版本（对菜单操作或者保存配置时，仍会提升一部分CPU）一、界面菜单管理1、管理方式JuniperSRX系列防火墙出厂默认状态下，登陆用户名为root密码为空，所有接口都已开启Web管理，但无接口地址。

终端连接防火墙后，输入用户名(root)、密码(空)，显示如下：root@srx240-1%输入cli命令进入JUNOS访问模式：root@srx240-1% cliroot@srx240-1>输入configure进入JUNOS配置模式：root@srx240-1% cliroot@srx240-1> configureEntering configuration mode[edit]root@srx240-1#防火墙至少要进行以下配置才可以正常使用：(1)设置root密码（否则无法保存配置）(2)开启ssh/telnet/http服务(3)添加用户（root权限不能作为远程telnet帐户，可以使用SHH方式）(4)分配新的用户权限2、WEB管理界面（1）Web管理界面需要浏览器支持Flash控件。

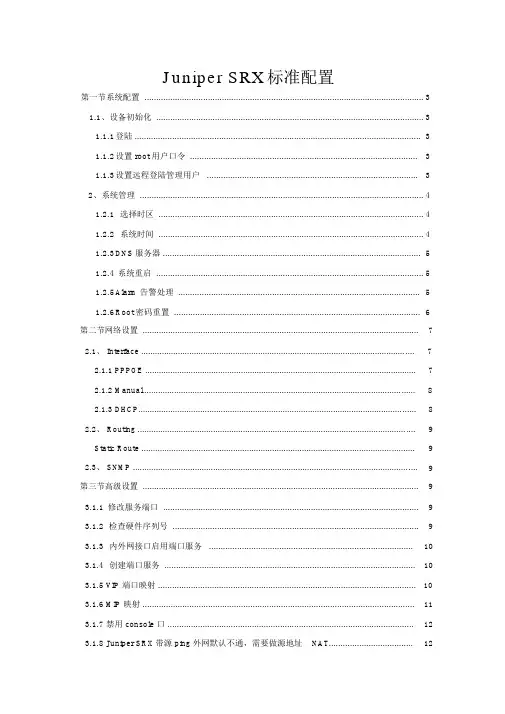

JuniperSRX详细配置手册(含注释)

Juniper SRX标准配置第一节系统配置 (3)1.1、设备初始化 (3)1.1.1登陆 (3)1.1.2设置 root 用户口令 (3)1.1.3设置远程登陆管理用户 (3)2、系统管理 (4)1.2.1选择时区 (4)1.2.2系统时间 (4)1.2.3DNS服务器 (5)1.2.4系统重启 (5)1.2.5Alarm 告警处理 (5)1.2.6Root 密码重置 (6)第二节网络设置 (7)2.1、 Interface (7)2.1.1 PPPOE (7)2.1.2 Manual (8)2.1.3 DHCP (8)2.2、 Routing (9)Static Route (9)2.3、 SNMP (9)第三节高级设置 (9)3.1.1修改服务端口 (9)3.1.2检查硬件序列号 (9)3.1.3内外网接口启用端口服务 (10)3.1.4创建端口服务 (10)3.1.5VIP 端口映射 (10)3.1.6MIP 映射 (11)3.1.7 禁用 console 口 (12)3.1.8Juniper SRX带源 ping 外网默认不通，需要做源地址 NAT (12)3.1.9设置 SRX管理 IP (12)3.2.0配置回退 (13)3.2.1 UTM 调用 (13)3.2.2网络访问缓慢解决 (13)第四节 VPN 设置 (14)4.1、点对点 IPSec VPN (14)4.1.1Route Basiced (14)4.1.2Policy Basiced (17)4.2、 Remote VPN (19)4.2.1SRX端配置 (19)4.2.2客户端配置 (20)第一节系统配置1.1 、设备初始化1.1.1 登陆首次登录需要使用Console 口连接 SRX， root 用户登陆，密码为空login: rootPassword:--- JUNOS 9.5R1.8 built 2009-07-16 15:04:30 UTCroot% cli/***进入操作模式***/root>root> configureEntering configuration mode/*** 进入配置模式 ***/[edit]Root#1.1.2 设置 root 用户口令（必须配置root 帐号密码，否则后续所有配置及修改都无法提交）root# set system root-authentication plain-text-passwordroot# new password : root123root# retype new password: root123密码将以密文方式显示root# show system root-authenticationencrypted-password "$1$xavDeUe6$fNM6olGU.8.M7B62u05D6."; # SECRET-DATA注意：强烈建议不要使用其它加密选项来加密root 和其它 user 口令 (如 encrypted-password 加密方式 )，此配置参数要求输入的口令应是经加密算法加密后的字符串，采用这种加密方式手工输入时存在密码无法通过验证风险。

Juniper SRX防火墙简明配置手册-090721

J u n i p e r S R X防火墙简明配置手册卞同超Juniper服务工程师JuniperNetworks,Inc.北京市东城区东长安街1号东方经贸城西三办公室15层1508室邮编:100738目录JuniperSRX防火墙简明配置手册SRX系列防火墙是Juniper公司基于JUNOS操作系统的安全系列产品，JUNOS集成了路由、交换、安全性和一系列丰富的网络服务。

目前Juniper公司的全系列路由器产品、交换机产品和SRX安全产品均采用统一源代码的JUNOS操作系统，JUNOS 是全球首款将转发与控制功能相隔离，并采用模块化软件架构的网络操作系统。

JUNOS作为电信级产品的精髓是Juniper真正成功的基石，它让企业级产品同样具有电信级的不间断运营特性，更好的安全性和管理特性，JUNOS软件创新的分布式架构为高性能、高可用、高可扩展的网络奠定了基础。

基于NP架构的SRX系列产品产品同时提供性能优异的防火墙、NAT、IPSEC、IPS、SSLVPN和UTM等全系列安全功能，其安全功能主要来源于已被广泛证明的ScreenOS操作系统。

本文旨在为熟悉Netscreen防火墙ScreenOS操作系统的工程师提供SRX防火墙参考配置，以便于大家能够快速部署和维护SRX防火墙，文档介绍JUNOS操作系统，并参考ScreenOS配置介绍SRX防火墙配置方法，最后对SRX防火墙常规操作与维护做简要说明。

一、JUNOS操作系统介绍1.1层次化配置结构JUNOS采用基于FreeBSD内核的软件模块化操作系统，支持CLI命令行和WEBUI 两种接口配置方式，本文主要对CLI命令行方式进行配置说明。

JUNOSCLI使用层次化配置结构，分为操作（operational）和配置（configure）两类模式，在操作模式下可对当前配置、设备运行状态、路由及会话表等状态进行查看及设备运维操作，并通过执行config或edit命令进入配置模式，在配置模式下可对各相关模块进行配置并能够执行操作模式下的所有命令（run）。

uniperSRX防火墙配置管理手册

J u n i p e r S R X系列防火墙配置管理手册目录一、JUNOS操作系统介绍 (3)1.1 层次化配置结构 (3)1.2 JunOS配置管理 (4)1.3 SRX主要配置内容 (4)二、SRX防火墙配置操作举例说明 (5)2.1 初始安装 (5)2.1.1 设备登陆 (5)2.1.2 设备恢复出厂介绍 (5)2.1.3 设置root用户口令 (5)2.1.4 设置远程登陆管理用户 (6)2.1.5 远程管理SRX相关配置 (6)2.2 配置操作实验拓扑 (7)2.3 策略相关配置说明 (7)2.3.1 策略地址对象定义 (8)2.3.2 策略服务对象定义 (8)2.3.3 策略时间调度对象定义 (8)2.3.4 添加策略配置举例 (9)2.3.5 策略删除 (10)2.3.6 调整策略顺序 (10)2.3.7 策略失效与激活 (10)2.4 地址转换 (11)2.4.1 Interface based NAT 基于接口的源地址转换 (11)2.4.2 Pool based Source NAT基于地址池的源地址转换 (12)2.4.3 Pool base destination NAT基于地址池的目标地址转换 (13)2.4.4 Pool base Static NAT基于地址池的静态地址转换 (14)2.5 路由协议配置 (14)静态路由配置 (14)OSPF配置 (16)交换机Firewall限制功能 (22)限制IP地 (22)限制MAC地址 (23)三、SRX防火墙常规操作与维护 (23)3.2设备关机 (23)3.3设备重启 (24)3.4操作系统升级 (25)3.5密码恢复 (25)3.6常用监控维护命令 (26)Juniper SRX Branch系列防火墙配置管理手册说明SRX系列防火墙是Juniper公司基于JUNOS操作系统的安全系列产品，JUNOS集成了路由、交换、安全性和一系列丰富的网络服务。
