设备标志牌
设备型号 设备编号 设备名称 设备用途 额定电流 额定电压 额定容量 安装日期 使用单位 责任人 KBSG-315/10 B-016 干式变压器 4#变压器 18.2A/262.4A 10KV 315KVA 2011.03.03 矿机电队 葛长流
设备标志牌
设备型号 设备编号 设备名称 设备用途 额定电流 额定电压 额定容量 安装日期 使用单位 责任人 KBSG-315/10 B-017 干式变压器 5#变压器 18.2A/262.5A 10KV 315KVA 2011.06.30 矿机电队 葛长流
设备标志牌
设备型号 设备编号 设备名称 设备用途 额定电流 额定电压 额定容量 安装日期 使用单位 责任人 KBSG-630/10 B-005 干式变压器 3#变压器 36.4A/303.1A 10KV 630KVA 2011.11.02 矿机电队 薛建军
设备标志牌
设备型号 设备编号 设备名称 设备用途 额定电流 额定电压 额定容量 安装日期 使用单位 责任人 KBSG2-630/10 B-004 干式变压器 4#变压器 36薛建军
设备标志牌
设备型号 设备编号 设备名称 设备用途 额定电流 额定电压 额定容量 安装日期 使用单位 责任人 KBSG-315/10 B-015 干式变压器 1#变压器 18.2A/262.4A 10KV 315KVA 2010.09.10 矿机电队 葛长流
设备标志牌
设备型号 设备编号 设备名称 设备用途 额定电流 额定电压 额定容量 安装日期 使用单位 责任人 KBSG-315/10 B-014 干式变压器 2#变压器 18.2A/262.4A 10KV 315KVA 2010.09.10 矿机电队 葛长流
设备标志牌
变压器精华版ppt课件
绕组包括高压绕组和低压绕组。 高、低压绕组同心套装在铁芯柱上。 低压绕组在里，高压绕组在外。 三相变压器的高、低压绕组存在相间联结问题。
ppt课件.
13
变压器其它附件
温度计；吸湿器，储油柜； 油表；安全气道；气体继 电器；高压套管；低压套 管；分接开关；油箱等等
我国电网频率规定为50Hz。
例 三相变压器， SN=200kVA, U1N/U2N=10/0.4kV,
求： I1N/I2N 解：三相变压器 I1N3 S U N 1N;
I2N3S U N 2N
I1N
SN 3U1N
200 11.55A 3*10
I2N
SN 3U2N
200 288.68A 3*0.4
的电气设备， 根据电磁感应原理，将一种形态（电压、电 流、相数）的交流电能， 转换成另一种形态（同频率）的 交流电能。
电力变压器用途：
经济的输送电能：高压输电减少输电线路上电能损耗； 合理的分配电能：按用户区域电压等级和负荷需求供电； 安全的使用电能：变压器配备多种保护措施。
ppt课件.
2
第三章 变压器
电力系统示意图：
安装容量约为发电机的装机容量的5~7倍。
ppt课件.
3
变压器的分类
按用途分：
① 电力变压器 ——在电力系统中使用的用于升高电压
或降低电压的变压器。
② 特种变压器 ——根据冶金、矿山、化工、交通等
部门的具体要求而设计制造的专 用变压器。
③仪用变压器 ——电压、电流互感器，旋转变压器。
额定频率 50 Hz
器身吊重 765kg
相 数 三相

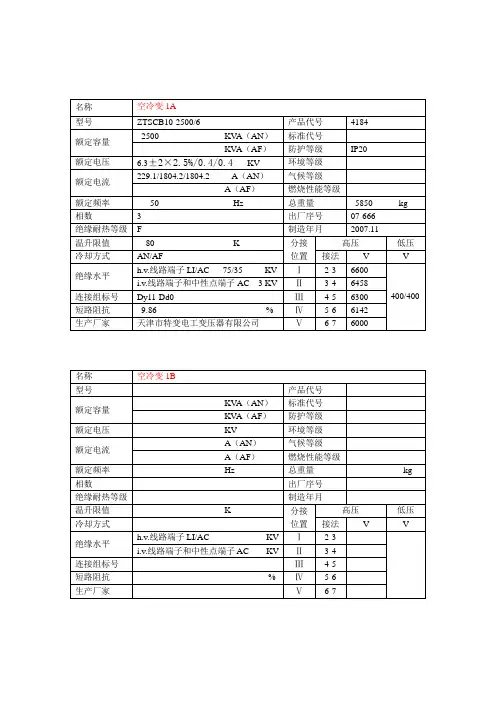

低压变铭牌
额定频率
50 Hz
总重量
3810 kg
相数
3
出厂序号
07-661
绝缘耐热等级
F
制造年月
2007.11
温升限值
80 K
分接位置
高压
低压
冷却方式
AN/AF
接法
V
V
绝缘水平
h.v.线路端子LI/AC 75/35 KV
Ⅰ
2-3
6600
400
i.v.线路端子和中性点端子AC 3 KV
Ⅱ
3-4
6458
温升限值
K
分接位置
高压
低压
冷却方式
接法
V
V
绝缘水平
h.v.线路端子LI/AC KV
Ⅰ
2-3
i.v.线路端子和中性点端子AC KV
Ⅱ
3-4
连接组标号
Ⅲ
4-5
短路阻抗
%
Ⅳ
5-6
生产厂家
Ⅴ
6-7
名称
空冷变1C
型号
产品代号
额定容量
KVA（AN）
标准代号
KVA（AF）
防护等级
额定电压
KV
环境等级
额定电流
A（AN）
总重量
kg
相数
出厂序号
绝缘耐热等级
制造年月
温升限值
K
分接位置
高压
低压
冷却方式
接法
V
V
绝缘水平
h.v.线路端子LI/AC KV
Ⅰ
2-3
i.v.线路端子和中性点端子AC KV
Ⅱ
3-4
连接组标号
Ⅲ
变压器铭牌
3--6 10500V
V 环境/气候/燃烧性能等级：E2/C2/F1
3--7 10250V
V
绝缘水平：L1 75AC35
分接 3--8 10000V 电压 3--9 9750V
400V V
LI/O AC3 温升限值/耐热等级：100K/F级
3--10 9500V
V
额定频率/相数：50HZ/3
3--11 9250V
分接 3--8 10000V 电压 3--9 9750V
400V V
1.V.L1/AC -/3 温升限值/耐热等级：100K/F级
3--10 9500V
V
额定频率/相数：50HZ/3
3--11 9250V
V
联结组标号：Dyn11
3--12 9000V
V
短路阻抗：6.02%
额定电流 115.5A
2886.8A
总重：4960Kg
冷却方式：AN/AF
防护等级：IP20 制造年月：2008.03
变压器3#铭牌
HTT
树脂浇注干式电力变压器
德国HTT专利技术
额定容量：
产品型号：SCBZ9-2000/10 2000KVA
许继变压器有限公司制造 产品代号：FBJ-06-130.01
3--4 11000V
V 出厂序号：0860105
HTT
树脂浇注干式电力变压器
德国HTT专利技术
许继变压器有限公司制造
产品型号：SCBZ9-2000/10 额定容量：
产品代号：FBJ-06-130.01
3--4 11000V
V 出厂序号：0860107
3--5 10750V
V 标准代号：IEC60076-11 GB6450
国网变压器培训ppt课件
变压器的参数包括额定电压、额 定电流、额定容量等，这些参数 是选择和使用变压器的重要依据 。
ቤተ መጻሕፍቲ ባይዱ
02
变压器运行与维护
变压器运行规定
80%
变压器投运前检查
确保变压器外观完好、油位正常 、无渗漏油现象，各侧引线连接 良好，无异常声响和异味。
100%
变压器操作规定
严格按照操作规程进行变压器的 投运、停运以及并列操作，防止 误操作导致设备损坏或电网事故 。
变压器试验方法与标准
试验方法
变压器试验方法包括常规试验和非常规试验。常规试验包括 绝缘电阻测试、介质损耗角正切值测试、直流电阻测试等； 非常规试验包括局部放电测试、频率响应测试等。
试验标准
变压器试验应符合国家相关标准和电力行业标准，如《电力 变压器检修导则》、《电力设备预防性试验规程》等。
变压器常见故障与处理
特殊巡视
在恶劣天气、过负荷、短路等 特殊情况下，增加巡视次数， 重点检查变压器的冷却系统、 油温、油位等关键部位。
变压器异常处理
异常现象判断
根据变压器的运行参数、声音、气味 等变化，判断变压器是否存在异常现 象。
异常处理流程
故障诊断与修复
对变压器进行故障诊断，找出故障原 因，采取相应的修复措施，如更换绕 组、清洗冷却系统等，确保变压器恢 复正常运行。
路。
变压器故障案例二
某220kV变压器在运行中出现油 温异常升高，经过检查，发现变 压器冷却器堵塞，导致散热不良
，引起油温异常升高。
变压器故障案例三
某500kV变压器在预防性试验中 发现油中溶解气体含量超标，经 过分析，发现变压器内部存在局
部放电故障。
变压器事故案例
电力变压器铭牌有哪些主要技术参数,你都知道吗？
电力变压器铭牌有哪些主要技术参数，你都知道吗？电力变压器是供配电系统中关键的一个环节，它起到电力系统中电压等级的变换，同时连接不同电压等级的电网，以利于电能的输送、分配和使用。
图1是一台电力变压器上的铭牌，从铭牌上可以看到变压器的哪些信息和主要技术参数呢？从图1中的铭牌可以看到电力变压器的产品型号、额定容量、额定电压、额定频率及相数、连接组标号、冷却方式、使用条件、阻抗电压、绝缘水平、其他信息等等。
下面对电力变压器的铭牌的主要参数进行介绍。
产品型号。
图1中电力变压器的产品型号为S11-M-50/10，其中，S代表三相，S是三相中三的汉语拼音的首字母，单相用D表示，也是单的汉语拼音的首字母；11表示性能水平代号，目前的性能水平代号有10、11、12、13、15等，代号也大表明节能水平越高，即电力变压器内部损耗越低，但是价格也越贵；M表示密封式，在易燃易爆场所和安全要求较高的场所采用全密封变压器，一般场所采用普通电力变压器即可；50代表变压器的容量，单位为kV A；10表示变压器高压侧的额定电压，单位为kV。
根据上述分析可以得到电力变压器的型号含义如图2所示。
额定容量。
图1中变压器的容量为50kV A，我们目前电力变压器采用R10容量等级，即变压器容量的等级是按照R10==1.26倍数递增，变压器的容量等级有50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1600kV A等。
额定电压。
图1中变压器的额定电压为10000±5%/400V，说明该变压器高压侧的分接开关有三个位置，分别为10000×=10500、10000、10000×=9500，低压侧的额定电压为400V，变压器的高压侧设置分接开关的目的是可以调节变压器的供电电压水平。
如果设备端电压偏高的时候，将分接开关转换到+5%的分接头上，以降低设备端电压；如果设备端电压偏低的时候，将分接开关转换到-5%的分接头上，以升高设备端电压。
变压器基本知识PPT课件
相同： •
•
•
N1 I1 N2 I2 N1 I0
忽略I0:
N1I1 ≈ N2I2
I1 I2
N2 N1
1 Ku
KI
变压器的变流比
结论：
变压器的高压绕组匝数多， 而通过的电流小，因此绕 组所用的导线细；反之低 压绕组匝数少，通过的电 流大，所用的导线较粗。
第34页/共85页
2．变压器的外特性及电压变化率
第6页/共85页
变压器的结构
根据用途不同，变压 器的结构也有所不同， 大功率电力变压器的 结构比较复杂，而多 数电力变压器是油浸 式的。油浸式变压器 由绕组和铁芯组成器 身，为了解决散热、 绝缘、密封、安全等 问题，还需要油箱、 绝缘套管、储油柜、 冷却装置、压力释放 阀、安全气道、湿度 计、气体继电器等附 件，其结构如图1-2所 示。
第18页/共85页
3.额定电流I1N和I2N
根据变压器容许发热的条件而规定的满载电流 值。在三相变压器中额定电流是指线电流。
4.额定容量SN
变压器在额定工作状态下，二次绕组的视在 功率，其单位为kV·A。
单相变压器的额定容量
SN
U 2N I2N 1000
kV
•
A
三相变压器的额定容量
SN
3U2 N I2 N kV • A 1000
第12页/共85页
3．变压器的主要附件
（1）油箱和冷却装置
油箱内装变压器油
扁形散热油管 或片式散热器 帮助散热
10 000 kV·A的电力变压器，采用风吹冷却或强迫油 循环冷却装置。 第13页/共85页
储油柜：
通过连接管与 油箱相通使变 压器油与空气 的接触面积大 为减小，减缓 了变压器油的 老化速度
变压器铭牌解释
（注解：①不同抽头位置，电压不同，所以N 、-1、-2处的电压不一样。
SIEMENS: 变压器铭牌解释THREE PHASE TRANSFORMER: Tran sformer Type Serial No N408510: TWUM 8957: Year of manuf 2002:西门子 （变压器的品牌） 三相变压器变压器型号 TWUM 8957 序列号N408510生产日期2002年 Stan dard （注解:该产品通过了Rated power Kind of transf ICE76: 级别 ICE76 ICE 是国际电工委员会的简称，主要负责有关电工、电子领域的国际标准化工作。
说明 ICE 的权威认证。
） 840MVA:Power:额定功率 840MVA类型电力变压器SI 1200 AC 680 - LI 325 AC140/LI 125 AC 55KV In sulation levels LI 1550绝缘水平：LI 1550 SI 1200 AC 680 - LI 325 AC140/LI 125 （注解： 绕组额定耐受电压用下列字母代号标志：LI ――雷电冲击耐受电压 SI ――操作冲击耐受电压 AC ――工频耐受电压 变压器的绝缘水平是按高压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜 线分隔开。
分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。
）Vector-group symbol YNd11: 向量组符号（变压器连接方式） Y ”表示高压侧为星形接线；“ d ”表示低压侧为三角形接线。
330度（或超前30度）。
变压器接线方式有 4 “ Y , d ”和“ D , d ”。
我国只采用“ 不带中性线则不增加任何符号表示，AC 55KVYNd11: （注解：在变压器的连接组别中“ “11 ”表示变压器低压侧的线电压滞后高压侧线电压 种基本连接形式：“ Y , y ”、“ D , y ”、 由于Y 连接时还有带中性线和不带中性线两种， 母Y 后面加字母n表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、参数的简单计算
有一台三相油浸式电力变压器，接法 为Y，d11联结， SN=500KVA，一次侧、 二次侧额定电压U1N=10000V、U2N=400V。 求：一次侧电流I1N =？
二次侧电流I2N=？ 变压比K=？
已知：SN=500kVA ， Y，d11，U1N=10000V ， U2N=400V
（具体按说明书操作）
电力变压器
分接 位置
I II III
高压
电压V 10 500
电流A
10 000
4．6
9 500
低压
标准代号
GB1094.1.2-1996
标准代号 产品型号 产品代号 额定容量
GB1094.3.5-85
S9-80/10
பைடு நூலகம்
1
相数
N.B.710.5315.1
3相
80kVA
额定频率 50Hz
U 2N
400
• 讨论：练习题
• 1、单选题（7题） • 2、多选题（2题）
空气、绝缘油、绝缘漆、浸渍纤维制品、其他制品 绝缘材料的等级分七个等级：
等级
Y
最高允许 90 温度Cº
EABFHC
105 120 130 155 180 180 以上
单选题（每题1分）
1、一台容量为5600KVA的三相电力变压器，为Y，d连接，电压为
√ A.500
B.800
C.90
D.700
6．在额定负载下运行的油浸变压器，上层油温不应超过（ ）℃。
A.40
B.85 C.65
D.75
√ 7、某台变压器的型号为SJl—100／10，则该变压器的额定电压为 。 A、10千伏安 B、10千伏 C、100千伏安 D、110千伏安
√
×
多选题（每题2分）
求：I1N ， I2N ，K
解：
相电压
S N 3I1NU1N 3I 2NU 2N
I1N
S N 500103 28.87A
3U 1N
3 104
500 103
I2N
721.71A 3 400
K U1 U 2
U1 U1N
3
U 2 U 2N
K U1N / 3 10000/ 3 14.43
UU 1
U2 V2 W2 u1 v1 w1
Uu1v1
Uu1
u2 v2 w2
相电压、线电压 相电流、线电流
考工表格如何填写
ABC
7
4
12
1U1 1V1 1W1
7
4
12
11
8
5
X
YZ
a
b
c
10
3
6
1
2
9
xy
z
11
8
5
1U2 1V2 1W2
2u1 2v1 2w1
10
3
6
1
2
9
2u2 2v2 2 w2
冷却方式
ONAN
器身质量 320kg
电压V
电流A
400
115．5
阻抗电压 5 %
中华人民共和国
使用条件
连接组标 号
绝缘水平 出厂序号 制造年月 变压器厂
户外式
D，yn11
LI
75
油质量 100kg
总质量 500kg
AC
35
课题四、变压器铭牌参数
一、铭牌 1.型号 2.额定电压(U1N / U2N) 3.额定电流(I1N / I2N) 4.额定容量SN 5.额定频率fN 6.温升T（温度差）
√ 35KV／10．5KV， 则 副边的额定电流为___________A。
A、533.3 B、177.7 C、307.9
2、一台容量为2KVA的单相变压器，原边额定电压为220V，则原边
√电流为_______ A、9.09A B、15.7A C、27.27A
√ 3、型号为SFP—63000／110的电力变压器中，数字“110”表示_
1、变压器铭牌上所标注的内容主要有 。 A、型号 B、冷却方式 C、连接组
√√ √ √ D、额定值 E、频率
√
2、变压器的额定值主要包括 。
√ √ √ A、额定容量 B、额定电压 C、额定电流 √D、额定频率 E、温升
三相变压器绕组---Y，d11
U1 V1 W1
UU 1V 1
相电压、线电压 相电流、线电流
电力变压器的铭牌参数
(教材43页)
是变压器安全、正常运行的依据
型号和含义 (教材44页)
分接开关 (教材11页)
分接开关有三个挡位 +5%档、0档、-5%档。 若要副绕组的输出电压降低，则将 分接开关调至原绕组匝数多的一挡， 即+5%挡； 若要副绕组的输出电压升高，则将 分接开关调至原绕组匝数少的一挡， 即-5%挡。
_
A、变压器的容量是110千伏安 B、高压侧额定电压是110干伏
√ C、低压侧额定电压是110千伏
4、已知一变压器S =5KVA，Q =3Kvar，则P 为（ ）KW。
A.2 B.3 C.4 D.5
√ 5、一台容量为20KVA，电压V1/V2=3300/220V的单相变压器，在额定运行 情况下，可接220V、40W的白炽灯（ ）只。
