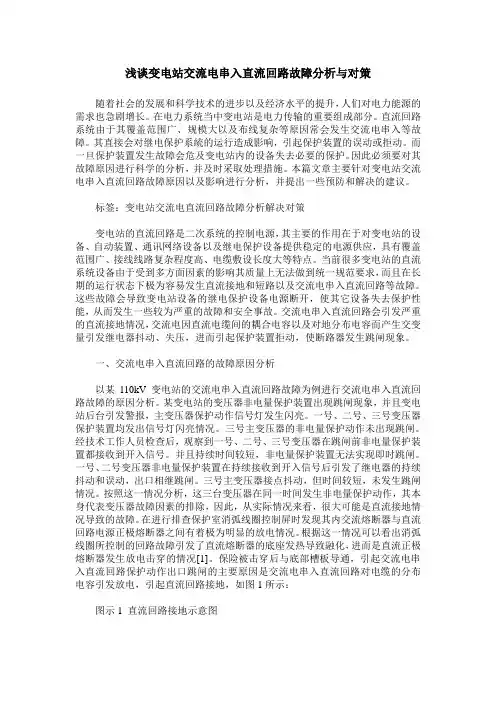

浅谈变电站交流电串入直流回路故障分析与对策
浅谈变电站交流电串入直流回路故障分析与对策随着社会的发展和科学技术的进步以及经济水平的提升，人们对电力能源的需求也急剧增长。
在电力系统当中变电站是电力传输的重要组成部分。
直流回路系统由于其覆盖范围广、规模大以及布线复杂等原因常会发生交流电串入等故障。
其直接会对继电保护系統的运行造成影响，引起保护装置的误动或拒动。
而一旦保护装置发生故障会危及变电站内的设备失去必要的保护。
因此必须要对其故障原因进行科学的分析，并及时采取处理措施。
本篇文章主要针对变电站交流电串入直流回路故障原因以及影响进行分析，并提出一些预防和解决的建议。
标签：变电站交流电直流回路故障分析解决对策变电站的直流回路是二次系统的控制电源，其主要的作用在于对变电站的设备、自动装置、通讯网络设备以及继电保护设备提供稳定的电源供应，具有覆盖范围广、接线线路复杂程度高、电缆敷设长度大等特点。
当前很多变电站的直流系统设备由于受到多方面因素的影响其质量上无法做到统一规范要求，而且在长期的运行状态下极为容易发生直流接地和短路以及交流电串入直流回路等故障。
这些故障会导致变电站设备的继电保护设备电源断开，使其它设备失去保护性能，从而发生一些较为严重的故障和安全事故。
交流电串入直流回路会引发严重的直流接地情况，交流电因直流电缆间的耦合电容以及对地分布电容而产生交变量引发继电器抖动、失压，进而引起保护装置拒动，使断路器发生跳闸现象。
一、交流电串入直流回路的故障原因分析以某110kV变电站的交流电串入直流回路故障为例进行交流电串入直流回路故障的原因分析。
某变电站的变压器非电量保护装置出现跳闸现象，并且变电站后台引发警报，主变压器保护动作信号灯发生闪亮。
一号、二号、三号变压器保护装置均发出信号灯闪亮情况。
三号主变压器的非电量保护动作未出现跳闸。
经技术工作人员检查后，观察到一号、二号、三号变压器在跳闸前非电量保护装置都接收到开入信号。
并且持续时间较短，非电量保护装置无法实现即时跳闸。
变电站交流电串入直流回路故障分析与措施
变电站交流电串入直流回路故障分析与措施变电站直流系统出现接地、短路或交流电串入直流回路故障时，将对继电保护系统造成不利影响，严重时致使保护装置出现一系列的误动以及拒动现象，使变电站内部的一次设备失去保护。
本文在研究的过程中主要对电力系统中的交流电串入直流电路中的现象进行分析，探讨交流电串入直流回路故障对直流系统及控制回路继电器的危害及故障的产生原因，防止类似的事件再次发生，最大程度的将继电保护的可靠性发挥出来，保证电网安全可靠运行。
标签：直流系统;接地故障;交流串成直流;保护装置;继电器引言在电力系统中，直流系统是其重要的组成部分，为一些继电保护、断路器操作电源、自动化装置、不停电交流系统（UPS）、控制以及信号回路提供稳定的工作电源，但是直流系统电缆较为复杂的系统结构，并且支路较多，进而电力系统容易出现故障，例如发生系统接地或交流直接串入直流电路的问题。
同时还会产生寄生电路，这些故障将对电力系统带来严重的危害。
1.直流系统的配置概述直流系统配置：直流电源按每单元机组分布设置为三组固定防酸式铅酸蓄电池，其中一组的电压为220V，其作用是增强电源的负荷以及提高直流事故照明负荷，另外两组的电压为110V，另外在每个机组单元内配置两组伏蓄电池，用于控制、信号、保护自动化装置。
每台机组单元配备两个110V的电池，每组由53节电池组成。
每机组单元：220V电池组，由107节电池组成，单路母线进行连接。
在使用辐射连接时需要依据直流馈线原则，同时还需要在直流系统的负荷集中区域设立直流分屏。
110V直流系统和220V直流系统的相同处是两者都包含有配电母线以及充电母线，其中充电母线的功能是进行实验测试和蓄电池充电。
电池通过各自的直流保险丝直接连接到充电母线上，充电器与充电母线以及配电母线相连接就需要利用双掷开关。
充电母线在向配电母线进行供电时需要通过进线开关，而配电母线的两端连接双开开关，一般情况，会将母线进行独立工作，110V直流系统的配置与图1220V直流系统的配置相似。
变电站交流串入直流系统危害分析及防范措施
交流 串人 直 流系统 的原 因通 常有 ２种 ：一是检 修 过程 中作业 人员误 短接二 次接 线端子 ；二 是设备 正 常运行 过程 中交直 流 电缆 绝缘损坏 或直 流 电缆对 地 电容过 大等 。下文 仅针对第 １ 种情 况展开 分析 并 提 出解决 措施 。 在变 电站实 际工作 中经常需 要进行 二次接 线端 子之 间的短接 工作 ，由于一 个保护 屏柜 或端子箱 内 既有交 流 电、又有 直流 电， 且交 直流端 子相 隔较 近 ，
充 电 电流 ＋ 。 此 时 ，若
＋Ｋ Ｍ
』 ｃＩ
图１ ２ ２ ０Ｖ跳闸回路原理
—Ｋ Ｍ
通 过 一 形成
回路 ；同时 ，直 流母 线通 过 ＴＱ 向 ＋充 电，形成
在 正 半 波 时 ，３个 电
．．
＋ ～
ｆ
＋～
流形 成 叠 加 ，极 可 能达 到 Ｔ Ｑ 的动 作条 件 ，使 Ｔ Ｑ
２ 交流串入直流系统 防范措 施
在 继 电保 护 装置 和安 全 自动 装 置校 验 过程 中， 经常需要 将二 次接 线端子短 接进行 试验 。为 了防止 作业 人员误短 接二 次接线端 子 ，传统 的方法 是先利 用万用 表检 测要短 接的 ２ 个 接线 端子 ，判断这 ２个
接线端子的带 电性质 ，然后再利用 １ 根短导线将 ２
Ｓ
电 力 安 全 技 术
一 ．
第１ ６ 卷 （ ２ ０ １ ４ 年第 ４ 期）
ｉ
变 电站交流 串入直流 系统危害 分析及防范措施
祁 胜利 ，许 常顺 ，魏 志川
（ １ ． 国网冀北 电力有 限公 司检 修 分公 司 ，山西 大同 ０ ３ ７ ０ ３ ８ ；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站交流窜入直流系统的故障分析
摘要：直流系统为继电保护提供可靠电源，是变电站的重要组成部分，针对交
流窜入直流引起的接地故障，通过对故障特点进行分析，根据测量数据找出原因，避免了保护误动及可能造成的危害，并提出了相应的防范措施。
关键词：直流系统；保护；交流窜直流；测量数据；防范措施
0 引言
直流系统的主要作用是在正常情况下为继电保护、自动装置、控制信号、断
路器跳合闸操作回路等提供可靠工作电源，当发生交流电源失去时，为事故照明、交流不间断电源提供直流电源。
由于电力设备电缆和光纤接头很多，尤其是交流
和直流回路错综复杂，很容易发生交流窜直流接地故障，在生产设备发生故障的
关键时刻，直流系统故障，特别是全站直流失去时，系统故障时设备拒动，将会
造成电力设备爆炸、大面积停电等极其严重的后果和巨大经济损失[1-2]。
1 工作原理
电力系统中直流系统一般采用拓扑的结构，其线路分支非常多，而且端子排
中有时直流和交流紧挨，通常情况彼此不会发生联系，但可能会出现误接或导线
破损时能引起交流窜直流接地故障，其接地故障特征为直流系统中正负极对地电
压含有交流电压成分，通过检测直流系统对地电压中的交流电压幅值大小，即可
判断直流系统是否发生交流窜入接地故障。
图1 交流串直流系统等效电路
图1中C1、C2分别为两条直流母线间等效分布电容，C3为出口继电器回路
的电缆的等效分布电容，CKJ为出口继电器接点，VAC为串入直流系统的等效交
流电源，正常直流回路中，不存在交流电源VAC，出口继电器CKJ未接通，出现
交流窜入直流故障情况时，交流电流会经等效电容C3与继电器线圈形成回路，
如果流经跳闸继电器的电流较大，将造成继电器误动，导致设备出现事故。
2 处理原则
电力系统中造成交流串入直流系统：一种是工作人员的失误，在检修的时候
错误地短接两次接线端子[3]；另一种是设备的运行是正常的，但其中交直流的绝
缘电缆受到破坏或直流电缆对地等效电容偏大，容易导致交流串入直流故障[4]。
当发生交流窜入直流接地情况时，要及时停止操作，要及时切断对应的交流
电源，由于交流窜入直流回路时，交流电会使直流小空开跳闸，因此直流电源开
关尽量不要试合，否则回路将更多被交流电影响，扩大事故范围[5-7]。
3 事故概况
2016年7月15日，某运维班运行人员在进行下属子站110kV变电站日常巡
视时，发现1#微机直流绝缘检测装置告警灯亮，屏幕显视为：一段正母线对地绝缘：3.8kΩ、二段正母线对地绝缘：3.8kΩ，直流正极、负极电阻过小，可能为交
流窜入直流回路所致，用万用表的交流电压档测量正、负直流母线对地交流电压
均为220V，这说明直流监察仪显示的电压是正确的，直流绝缘监测数据如图2、
图3所示，交流电源应是从某一支路窜入所致。
图2 微机直流绝缘检测1
图3 微机直流绝缘检测2
图4 直流正负极母线测量电压图5直流负极母线测量电压
当用万能表进行测量时，发现有交流电压值存在，正负极均为25v左右，直流正负极电压如图4、图5所示，根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分、后操作部分，先室外后室内，先负荷后电源为原则，采取拉路寻找、分路处理的方法。
检查绝缘水平低、存在设备缺陷及有检修工作的电器设备和线路是否有接地情况。
检查发现错误之处为新装电度表均为双路接线方式，即交流接入和直流接入，从而交流窜入直流回路引起接地故障。
4 交流窜入直流防范措施
为避免故障的发生，需要明确装置的接线方式及电源接点，确认该接线方式会不会对本站内其他设备造成潜在的安全隐患，并定时对直流系统进行检查；在直流回路出口继电器线圈的两端并联电阻，当出现交流电时，该并联电阻进行分流，从而降低出口继电器线圈能量，无法达到启动定值，来避免交流窜入发生误动的事故[8]。
为防止交流电源窜入直流系统引发保护误动、拒动以及全站停事故的发生，还可采用加装IPM-GY-AC交流窜入检测模块的办法，来满足安全运行的要求，如图4所示，即在一段直流母线增加一个检测模块，能快速发现问题并及时解决，从而将风险降到最低，为直流系统交流窜入故障提供快速有效的解决方案。
图6 直流系统交流窜电告警装置
5 结论
电力系统中交流窜入直流接地故障，是一种极易发生且对电力系统危害性较大的故障，将会导致继电保护装置误动、拒动事故，甚至把设备烧毁等，所以需要采取一定的措施避免或正确处理故障，将设备的危险隐患及时消除，从而保证电力系统的安全稳定运行。
参考文献：
[1]李士东，井伟，程永．一起交直流混路造成的保护误动事故分析 [J]．吉林电力，2007，35（2）：32-33，39．
[2]冯辰虎，张志华，秦俊杰，等．托电 220 k V 升压站联变断路器误跳事故分析 [J]．华北电力技术，2006，（8）：39-41，51．
[3]国家电网公司生变电函 [2011]128 号．关于陕西 330 千伏朱家变电站主变压器跳闸事故调查分析情况的通报 [Z]．
[4]国家电网生 [2012]352 号．国家电网公司十八项电网重大反事故施（修订版）[Z]．
[5]闽电调 [2007]291 号．福建电网防止交流窜入直流回路规定 [Z]．
[6]华北电网有限公司网调继 [2007]1 号．关于继电保护直跳回路反措的通知[Z]．
[7]尉镔．交流窜入直流系统故障的试验与研究 [J]．电力科学与工程，2013，29（3）：29-32．
[8]毛盾．交流窜入直流系统引起保护误动分析 [J]．东北电力技术，2007，28（3）：32-34．。
