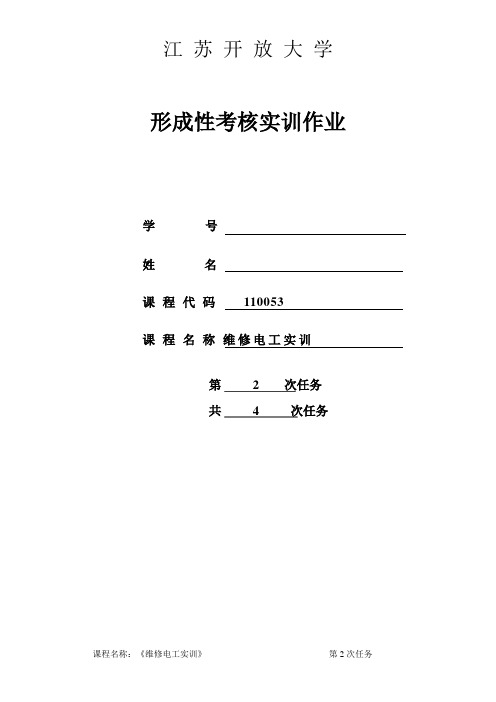

形成性考核实训作业
学号
姓名
课程代码110053
课程名称维修电工实训
第 2 次任务
共 4 次任务
任务内容：
【实训一：《点动控制线路调试》课程实验报告】（共计20分）姓名学号
实验项目名称点动控制线路调试实验时间
2020 年10 月15
日
实验小组成员实验地点
实验目的掌握点动控制线路控制原理和运动形式，熟悉元件的位置，掌握安装、调试检修方法，排除故障的步骤，检修注意事项。
实验要求1.在维修之前，每个人必须详细阅读实验指导及有关资料；2.由老师安排每个学生负责检修的项目，要求正确和独立对该项目进行检修；3.在开始维修项目前，先把有关验具和要检修的部位擦拭干净；4.在维修工作中，要观前观后，以免碰坏车床；5.实验完毕以后，必须整理实验工具，请指导教师检查后才能后才可离开实验室；6.实验报告应按检修的统一数据填写。
实
验
步
骤
1.描述电动机点动控制线路的操作过程和工作原理
将你安装后拍摄成照片贴图1.画出电气元件实物接线图
2.电气元件实物接线图
4. 线路检测（1）主电路接线检查。
按电路图或接线图从电源端开始，逐段核对接线有无漏接、错接、冗接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪弧现象。
（2）控制电路接线检查。
用万用表电阻挡检查控制电路接线情况。
检查时，应选用倍率适当的电阻挡，并欧姆调零。
断开主电路，将表笔分别搭在U11、V11线端上，读数应为∞。
按下点动按钮SB时，
万用表读数应为接触器线圈的电阻
值；松开SB，万用表读数应为
∞。
然后断开控制电路再检查主电路有无短路
或断路现象，此时可用手动来代替按钮进行检查。
5. 通电运行
压合按钮SB，观察接触器是否吸合、电动机是否正常启动并运行；放开按钮SB，观察接触器是否释放、电动机是否停止运行。
6.故障排除
电动机不能点动控制，请叙述其原因
1.按钮损坏或按钮接线错误，控制线路不通
2.接触器损坏或按钮接线错误，控制线路不通
【实训二：《单向控制线路调试》课程实验报告】（共计30分）
实验
步骤1.描述单向控制线路的操作过程和工作原理
对需要长时间工作的电动机，使用点动控制线路显然不合适，必须采用自锁控制线路。
合上三相电源开关Q，接通电源，按下启动按钮SB2，控制电路接通电源，位于控制电路中的交流接触器KM吸引线圈得电，主触点及辅助动合触点同时吸合，电动机与电源接通，开始正向转动。
由于交流接触器辅助动合触点的闭合，松开按钮SB2后，吸引线圈KM 仍然接通电源，把与按钮SB2并联的辅助动合触点KM称为自锁触点。
按下停止按钮SB1，交流接触器的吸引线圈KM 失电，主触点及辅助动合触点断开、恢复原状，电动机停止转动。
2. 列一列元器件清单
序号名称符号型号数量
1 低压断路器QS DZ108-20 1
2 熔断器FU RL1-15 3
3 交流接触器KM CJX4-093Q 1
4 按钮开关SB LAY16 2
5 接线端子排XT JF5 10位
6 三相异步电机M
7 热继电器JRS4-09305d 1
8
9
10
3.线路安装
（1）固定元器件。
将元器件固定在控制板上。
要求元器
件安装牢固，并符合工艺要求。
（2）安装主电路。
根据电动机容量选择主电路导线，按
电气控制线路图接好主电路。
点动控制线路主电路接线参考图如图1所示。
将你安装后拍摄成照片贴图
（1）切断电源，用万用表电阻挡逐一测量“1－2”、“2－3”间的电阻，若阻值
为零表示电路接通，属于正常，若阻值很大表示对应点的导线或
热继电器FR（“1－2”间）、停止按钮SB2（“2－3”间）开路故
障。
（2）按下启动按钮SB1，测量“3－4”间的电阻。
若阻值为零，说明电路电路
接通，属于正常；如阻值很大，表示开路故障。
（3）松开启动按钮SB1，用螺丝刀按下接触器KM的常开触点，测量“3－4”间的
电阻。
若阻值为零，说明电路接通；如阻值很大，表示开路
（4）测量“4－0”间的电阻，若阻值等于线圈的直流电阻，说明正常；若
阻值为∞，说明线路开路；若阻值超过线圈的直流电阻
很多，
表示线圈损坏。
实验小
结（针对所遇故障现象进行原因分析及排除故障现象1：
当合上开关QS以后，按下启动控制按钮SB，出现接触器不吸合、电动机不工作现象。
处理措施：
首先检查控制电路的电源电压、熔断器FU2的熔体及接触情况；
第二检查热继电器接线是否正确、常闭点是否复位；
第三检查按钮盒接线是否正确、压接线是否有松脱；
【实训三：《接触器联锁正反转控制线路》实训报告】（共计25分）
实验
步骤1.描述接触器联锁正反转控制线路的操作过程和工作原理
单互锁正转控制电路启动：
先合上QS，按下正转启动按钮SB2，接触器KM1线圈得电吸合，接触器KM1主触点闭合电动机M接通三相正相序电源正转启动并运转。
单互锁正反转控制电路停止：
按下停止按钮SB1，线圈KM1和线圈KM2全部失电，主触点KM1和KM2断开，电动机脱离三相电源并停止运转。
反转控制电路启动
按下反转启动按钮SB3，接触器KM2吸合，KM2主触点闭合，电动机反转启动。
2. 列一列元器件清单
序号名称符号型号数量
1 三相鼠笼异步
电动机
M Y-112M-4 1
2 组合开关QS HZ-10 1
3 螺旋熔断器FU1 RL1-60/20 3
4 螺旋熔断器FU2 RL1-15/3 2
5 交流接触器CJ10-10 KM 2
6 热继电器JR16 FR 1
7 按钮LA10 Sb1-3 1
8 端子排JX1 XT 1
9
10
11
3.线路安装
（1）固定元器件。
将元器件固定在控制板上。
要求元器件安装牢固，并符合工艺要求。
（2）安装主电路。
根据电动机容量选择主电路导线，按电气控制线路图接好主电路。
将你安装后拍摄成照片贴图
4. 线路检测
①检查控制电路通断。
断开主电路，将表笔分别搭在U11、V11线端上，读数应为∞。
按下正转按钮SB2（或反转按钮SB3）时，万用表读数应为接触器线圈的电阻，
松开SB2（或SB3），万用表读数为∞。
②自锁控制线路的控制电路检查。
松开SB2（或SB3），按下KM1（或KM2）触点架，使其常开辅助触点闭合，万用表读数应为线圈的电阻值
③检查按钮联锁。
同时按下正转按钮SB2和反转按钮SB3，万用表读数为∞。
④检查接触器联锁。
同时按下KM1和KM2触点架，万用表读数为∞。
5. 通电运行
【实训四：《三相笼型异步电动机Y-△降压启动控制线路》实训报告】（共计25分）
姓名学号
实验项目名称三相笼型异步电动机Y-△
降压启动控制线路
实验时间
2020 年10 月15
日
实验小组成员实验地点
实验目的掌握三相笼型异步电动机Y-△降压启动控制线路原理和运动形式，熟悉元件的位置，掌握安装、调试检修方法，排除故障的步骤，检修注意事项。
实验要求1.在维修之前，每个人必须详细阅读实验指导及有关资料；2.由老师安排每个学生负责检修的项目，要求正确和独立对该项目进行检修；3.在开始维修项目前，先把有关验具和要检修的部位擦拭干净；4.在维修工作中，要观前观后，以免碰坏车床；5.实验完毕以后，必须整理实验工具，请指导教师检查后才能后才可离开实验室；6.实验报告应按检修的统一数据填写。
实验步骤
将你安装后拍摄成照片贴图
4. 线路检测
（1）主电路接线检查。
按电路图或接线图从电源端开始，逐段核对接线有无漏接、错接、冗接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪弧现象。
（2）控制电路接线检查。
用万用表电阻挡检查控制电路接线情况。
控制电路线路测试。
断开电源，断开主电路。
①按钮回路测试。
使用万用表电阻挡，将万用表表笔分别搭在熔断器FU2的上端头接线端上，万用表读数应为“∞”。
分别按下按钮SB2时，万用表读数应为接触器线圈KM1、KM3和时间接触器线圈KT的并联直流电阻值(阻值大小根据接触器不同而不同)。
②自锁回路测试。
松开启动按钮SB2，按下KM1触头架，使其常开辅助触点闭合，万用表读数也应为接触器线圈KM1、KM3和时间接触器线圈KT的并联直流电阻值。
③停车控制测试。
按下启动按钮SB2或KM1触头架，万用表显示电阻值，此时按下停止按钮SB1，万用表读数由线圈的直流电阻值变为“∞”。
(3) 主电路线路测试。
断开控制电路，用万用表电阻挡检查主电路有无短路现象，此时将表笔分别搭在熔断器FU1的两根上端头接线端上，万用表读数应为“∞”。
若用手动同时按下交流接触器KM1和KM2或KM1和KM3，则根据电动机不同，万用表会有几欧姆到几十欧姆的显示值。
(4) 经检查无误后，请老师再检查一次线路。
如果无误方可合上电源
江苏开放大学
评语：
课程名称：《维修电工实训》第2次任务。
