血压计的构造
铃谦医疗血压计资料

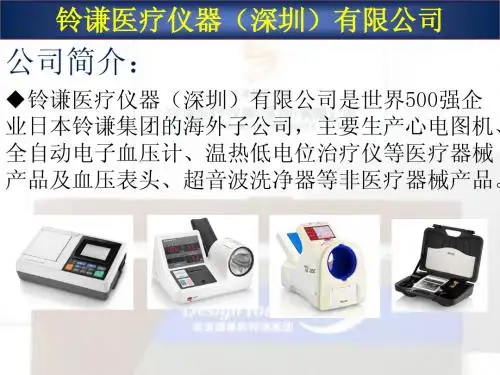

公司简介：
铃谦医疗仪器（深圳）有限公司是世界500强企 业日本铃谦集团的海外子公司，主要生产心电图机、 全自动电子血压计、温热低电位治疗仪等医疗器械 产品及血压表头、超音波洗净器等非医疗器械产品。
铃谦医疗仪器（深圳）有限公司
血压计原理
血压计由加压装置、袖带、检压装置、显示屏，四大部分组成。
铃谦医疗仪器（深圳）有限公司
铃谦医疗仪器（深圳）有限公司
谢谢各位
铃谦医疗仪器（深圳）有限公司 SP-1 安全性
内置超当气路的压力升高到37.7KPa±1KPa（ 280mmHg+8mmHg）时，血压计的放气阀会开启，并在10秒 钟内将气路压力降低到2KPa（15mmHg）以下。
安全装置：按紧急按钮，即刻停止测量。
8
铃谦医疗仪器（深圳）有限公司 AC-05C 特色
三种打印模式
・打印尺寸大小可自行设定。
・测量值下方可根据客户需求 追加编辑相应信息。
9
铃谦医疗仪器（深圳）有限公司 AC-05C 贴心设计
采用旭化成运动素材 ※运动素材广泛用于运动衣，具有良好 的吸汗和速干性，和优质的触感。 坚持对肌 肤的触感 手臂扶手，加了衬垫
测量时先由气泵向缠缚于上臂的袖带充180左右的气，压力经软组织 作用于动脉，当所加压力高于心脏收缩压力时（如未达到心脏收缩压力时 ，则会往上加30左右），由排气阀慢慢向外放气，袖带内的压力即随之跳 着下降，当袖带内的压力等于或稍低于心脏收缩压时，随着心脏收缩射血 ，血液即可冲开被阻断的血管形成涡流，主基板便开始检测到搏动的声音 ，此时主基板开始记录压力值即相当于收缩压。（排气阀继续缓慢放气， 使袖带内压力逐渐降低，当袖带内压力低于心脏收缩压，但高于心脏舒张 压这一段时间内，心脏每收缩一次，主基板均会记录到一次脉动）。当袖 带压力降低到等于或稍低于舒张压时，血流回复畅通，伴随心跳所发出的 声音便突然变弱或消失，此时主基板会记录到的压力值即相当于舒张压。 显示板也马上会把收缩压和舒张压等显示、打印出来，并将结果发送到 RS-232接口。
光学式电子血压计的设计与改进
光学式电子血压计的设计与改进引言光学式电子血压计是一种用于测量人体血压的设备。
采用非侵入性的光学原理，通过测量血液在动脉中的脉冲波形来计算血压值。
本文将介绍光学式电子血压计的设计原理、组成以及针对现有问题进行的改进。
设计原理光学式电子血压计的设计基于脉搏波的测量原理。
当心脏收缩时，血液被推到动脉中，形成脉搏波。
这个脉搏波可通过光电传感器感知到。
光电传感器发射光线照射到皮肤上，然后通过皮肤反射回传到传感器。
根据受到的光线变化可以计算出脉搏波的强度和形状，从而推算出血压值。
设计组成光学式电子血压计由以下几个主要组成部分构成：1.光源：通常使用红外光发射器作为光源，其波长在可见光和红外线之间，能够有效穿透皮肤，提高测量的准确性。
2.光电传感器：用于感知从皮肤反射回来的光线，并将其转换为电信号。
常见的传感器有光电二极管和光电三极管。
3.信号处理器：接收从光电传感器输出的电信号并进行信号处理。
信号处理器可以根据测得的脉搏波形来计算血压值。
4.显示器：用于显示测量得到的血压值和其他相关信息。
现有问题与改进在实际应用中，光学式电子血压计存在一些问题，为了提高测量的准确性和舒适性，需要进行改进。
1. 信号干扰问题由于周围环境的干扰，光电传感器可能受到其他光源的影响，从而导致测量结果的不准确。
为了解决这个问题，可以增加滤波器来滤除干扰光源的影响。
另外，还可以通过改进传感器的灵敏度和抗干扰能力来降低信号干扰的影响。
2. 穿戴舒适性问题对于长时间佩戴光学式电子血压计的患者来说，穿戴的舒适性非常重要。
现有设备可能存在紧绷、过热等不适感。
改进的方法包括采用柔软的材料和透气性好的设计，确保患者可以舒适地佩戴血压计。
3. 数据传输与存储问题现有的光学式电子血压计通常需要将测量数据通过有线方式传输到计算机或存储设备上进行分析和存储。
为了提高便捷性和效率，可以考虑使用无线传输技术，比如蓝牙或Wi-Fi，实现数据的无线传输和存储。
血压计的工作原理
血压计的工作原理
血压计的工作原理是通过测量血流通过动脉时的压力来确定血压值。
一般血压计采用的是包裹在袖带中的气囊、压力传感器和显示屏。
在测量前，袖带被绕在测量对象的上臂上，然后通过手动或自动装置将气囊充气。
充气时，气囊中的空气将袖带围绕上臂压紧，阻止了动脉的血流。
接着，压力传感器会监测气囊中的压力变化。
测量血压时，气囊会逐渐放气，同时压力传感器将会实时记录下气囊内的压力变化。
当气囊内的压力低于动脉内的压力时，动脉开始重新恢复血流。
在这个过程中，压力传感器记录到的最高血压值称为收缩压。
当气囊内的压力完全放空时，动脉完全恢复血流并且压力传感器记录到的最低血压值称为舒张压。
血压计的显示屏会实时显示收缩压和舒张压的数值，从而得出一个完整的血压值。
血压计的工作原理基于欧姆定律和伯努利定律的原理，通过测量气囊内的压力变化间接地测量出动脉内的压力值。
这种测量方法被证明是相当准确和可靠的，因此血压计成为临床医学以及家庭健康监测中广泛使用的器械。
电子血压计的压力传感原理
电子血压计的压力传感原理电子血压计是一种常见的健康监测设备，它被广泛应用于医疗机构、家庭和个人使用。
电子血压计的核心部件是压力传感器，它通过检测血流对器壁的压力变化来测量血压值。
一、血压测量原理血压是指血液对血管壁的压力。
通常用两个数值来表示血压，一个是收缩压，表示心脏收缩时血液对血管壁的压力；另一个是舒张压，表示心脏舒张时血液对血管壁的压力。
单位通常为毫米汞柱（mmHg）。
传统的血压测量需要使用袖带和听诊器，医生通过听诊器听取血流声音并观察汞柱的高度来判断血压值。
而电子血压计则利用压力传感器直接测量血压，大大简化了测量过程。
二、压力传感器的组成电子血压计通常由三个基本组成部分构成：压力传感器、信号转换器和显示器。
压力传感器是电子血压计的核心部件，它主要由感测元件和微处理器组成。
感测元件通常是一种灵敏的膜片或压阻器，当感测元件受到压力时，会产生电信号。
微处理器负责接收并处理感测元件产生的电信号。
信号转换器是将压力传感器感测到的电信号转换为数字信号的设备，通常采用模拟转数字（A/D）转换器。
经过转换，信号被转化为可供显示或处理的数字数据。
显示器用于显示血压数值和其他相关信息，通常是一个液晶显示屏。
它能够将转换后的数字信号转化为人们能够理解和读取的血压数值。
三、压力传感原理压力传感器中的感测元件会受到血液的压力作用而发生位移或形变。
常见的感测元件有压阻器和膜片。
1.压阻器类型传感器压阻器类型传感器是一种通过测量电阻值变化来反映压力变化的传感器。
在感测元件中，薄膜上密布着电阻式导电材料，当感测元件发生形变时，电阻值也会发生相应变化。
通过连接电阻式压阻器和电路，感测元件产生的电信号可以转化为数字信号。
微处理器对电阻值的变化进行计算和转换，得出相应的血压数值，并通过显示器展示出来。
2.膜片类型传感器膜片类型传感器是一种通过测量感测膜片形变来反映压力变化的传感器。
感测元件通常由非金属材料制成，具有高度的柔韧性和弹性。
电子血压计
手腕式电子血压计使用视图
7 、电源 : 2 节 7 号 1.5V 碱性电池 8 、操作环境 +10 ° C ~ +40 ° C, 相对湿度低于 85% 9 、储存和运输环境 : -20 ° C ~ +40 ° C, 相对湿度低于 85%
产品特点
1. 这款血压计采用方便的腕式测量，只需按一个键，不到一分钟就可完成测量 ， 简单、迅速，让您即使百忙之中，也能很容易地随时监护自己的健康 。不必费事脱衣 服卷袖子，即使在办公室或在出差途中，也能很方便地量血压； 2. 只需一按不到一分钟即出结果； 3. 全自动设计，测量高压 / 低压 / 心率，只需按一个按钮即可，任何人都能迅速掌 握； 4. 六段分类指示显示 无须专业知识便知血压是否正常； 世界卫生组织将血压分为重高、中高、轻高、高正、正常、最佳六段标准 ，血 压计根据此标准可自动显示您的血压处于哪一类 ，您无须医学知识即可知道自己的血 压处于何种状态； 5. 记忆功能 方便进行血压对比 6. 专业医师认为，血压的变化情况往往比单次的血压值更值得关注 ，本血压计可 自动记忆 2 组 60 次测量结果，方便 2 个人您对不同时间的血压值进行跟踪对比。
产品特性
1 、全程语音操作检测，真人发音 2 、两大特别功能：心律不齐提示功能、 WHO 健康提示 3 、 2X60 组记忆值，读取容易 4 、超大液晶显示屏 5 、金属烤漆，外观精美，错误提示，性价比高 保修：二年保修 额定 电压： DC3V,2 节 7 号干电池（电池属于快递违禁品，需自备）
手腕式电子血压计液晶显示屏
影响因素及校准
电子血压计和水银柱式血压计（压力表）一样，需要定期校准，校准周期一般情 况下是一年。
影响电子血压计测量结果准确性的因素有： 1 、未经校准，或未定期校准，理由见上文。 2 、使用方法不当：正确的使用方法是测试过程中袖带（或腕带、指环）保持与 心脏同一水平位置，还要讲究静座、情绪稳定 …… 3 、不恰当的人，或不恰当的场合使用，理由见前文所述。 一般来说，只要注意以上几点，那么电子血压计的测量结果还是有一定的参考 价值的。
血压计 原理
血压计原理
血压计是用于测量血压的医疗设备，其原理基于袖带与被检测者的动脉之间的压力变化。
目前主要有柱形式的水银血压计和电子式数字血压计两种类型，下面分别介绍它们的工作原理：
1. 水银血压计（柱形血压计）的原理：
-袖带充气：袖带通过手动或自动的方式充气，将被检测者的上臂部位包裹。
-听诊法：医生或护士使用听诊器，将听诊器放置在被检测者的肱动脉上，同时逐渐放气。
在听到血液通过肱动脉时，被检测者的收缩压即可确定。
-水银柱升降：同时，在水银柱中，水银的柱高随着充气和放气的过程而升降，反映了被检测者的血压。
2. 电子式数字血压计的原理：
-袖带充气：电子式数字血压计中也包含袖带，但袖带的充气通常由电动机实现。
-传感器检测：内置的压力传感器会监测在袖带中的压力变化，即被检测者的血压变化。
-数据显示：检测到的数据通过内部计算，转换为数字形式，并在屏幕上显示。
数字血压计通常还能显示心率等相关信息。
-自动记录：一些数字血压计具有自动记录和存储功能，可以存储多次测量结果，以便医生或被检测者进行查看和分析。
无论是水银血压计还是数字血压计，都需要确保被检测者的手臂放松、位置正确，以及袖带紧密包裹上臂。
这有助于获得准确的血压测量结果。
电子式数字血压计因为操作简便，逐渐替代了水银血压计，特别是在家庭和便携式应用中。
电子血压计测量工作原理
电子血压计测量工作原理电子血压计是一种常用的医疗设备，用于测量人体的血压水平。
它是通过一系列的技术和原理来实现血压测量的，下面将详细介绍电子血压计的工作原理。
1. 充气系统电子血压计的充气系统是实现测量的关键部分。
它由一个气泵、一个气压控制装置和一个充气袖带组成。
当测量开始时，气泵会向袖带中注入空气，使其逐渐充气。
充气过程会产生压力，这个压力会被传感器检测到。
2. 压力传感器压力传感器是电子血压计中的重要组成部分。
它对充气袖带内的压力进行检测，并将检测到的压力信号转换成电信号。
这个电信号经过放大和处理后，就可以被显示器和计算机等设备读取和显示出来。
3. 气压控制装置气压控制装置用于控制充气袖带内的压力。
在测量开始时，气压控制装置会通过控制气泵的运行来逐渐增加袖带内的气压，直到压力达到一定的水平。
然后，系统会开始逐渐减小袖带内的气压，以便测量出血压的收缩压和舒张压。
4. 回压阀回压阀是用来控制袖带内气压的释放的装置。
当测量完成后，回压阀会打开，释放袖带内的气压使其回到初始状态。
5. 显示器显示器是电子血压计上的一个重要组件，用于显示测量得到的血压数值。
它可以实时地将数值显示出来，通常以毫米汞柱（mmHg）为单位。
此外，一些电子血压计还配备了背光功能，以便在暗光环境下更方便地阅读。
6. 电子控制单元电子控制单元是电子血压计的核心部分，它负责协调和控制血压测量的整个过程。
它接收传感器的信号并进行处理，然后将结果传递给显示器和其他输出设备。
同时，电子控制单元还能够存储和处理历史测量数据，并可以通过连接计算机或移动设备进行数据传输和分析。
总结：电子血压计的测量工作原理涉及充气系统、压力传感器、气压控制装置、回压阀、显示器和电子控制单元等多个组件的协同工作。
通过这些技术和原理的应用，电子血压计能够准确地测量人体的血压水平，并且具备实时显示、数据存储和分析等功能，为医疗人员和患者提供了便利和准确的血压监测工具。
电子血压计
窗体顶端窗体底端电子血压计百科名片电子血压计电子血压计是利用现代电子技术与血压间接测量原理进行血压测量的医疗设备。
电子血压计有臂式、腕式之分；其技术经历了最原始的第一代、第二代（臂式使用）、第三代（腕式使用）的发展。
电子血压计已经成为家庭自测血压的主要工具。
电子血压计也越来越多地被用于医院等医疗机构。
目录简介1. 电子血压计到底准不准2. 影响因素及校准3. 操作失误影响测量结果4. 原理结构1. 一、第一代电子血压计（G1-NIBPM）的结构2. 二、第二代电子血压计（G2-NIBPM）的结构3. 三、第三代电子血压计（G3-NIBPM）的结构适合人群样式1. 手腕式电子血压计2. 手臂式电子血压计3. 语音电子血压计鉴别简介1. 电子血压计到底准不准2. 影响因素及校准3. 操作失误影响测量结果4. 原理结构1. 一、第一代电子血压计（G1-NIBPM）的结构2. 二、第二代电子血压计（G2-NIBPM）的结构3. 三、第三代电子血压计（G3-NIBPM）的结构适合人群样式1. 手腕式电子血压计2. 手臂式电子血压计3. 语音电子血压计鉴别展开编辑本段简介电子血压计到底准不准电子血压计原理采用示波法，其原理上应该是准确的。
电子血压计的临床验证是以听诊法作为标准、使用统计学的方法来设计的。
但这并不意味着使用水银压力表的听诊法所测出的结果比电子血压计的测量结果准确。
当然，认为电子血压计的测量结果比使用水银压力表的听诊法所测出的结果更加准确也是错误的。
医院的医生所使用的水银柱式血压计，只是压力测量的工具。
认为水银柱式血压计是精确的血压计的观点是片面的，因为水银柱式血压计只是一个压力计而已，重点在于医生通过听诊器进行的听诊。
目前国际上发达国家普遍禁止使用水银柱式血压计，而采用精度更高的电子压力计（表）。
对个体被测者来说，电子血压计和听诊法有差异是很正常的。
影响因素及校准电子血压计和水银柱式血压计（压力表）一样，需要定期校准，校准周期一般情况下是一年。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能电子血压计的构造
★气泵：①加压微型气泵（二代）：特点是：加压快，但出气气流脉动大。
②微型伺服气泵（三代）。
目前只有广州玛奈特、优德控股集团（德国）有限公司、金亿帝科技有限公司和日本的OKEN SEIKO公司、欧姆龙公司，可以制造这种高科技的微型伺服气泵。
其特点是：加压平稳、出气气流脉动非常小；可以用于伺服控制。
其特点是：加压平稳、出气气流脉动非常小；可以用于伺服控制。
★气体压力传感器：目前用于电子血压计的最关键部件是气体压力传感器。
，分为两种类型，一种是电阻式气体压力传感器，另一种是电容型气体压力传感器。
电容式传感器是电子血压计所使用的主流传感器，其优越性是线性度优良，易于进行温度补偿。
缺点是没有标准品，全球只有少数几家公司能制造此传感器，如优德控股集团（德国）有限公司、日本欧姆龙、日本松下、广州玛奈特等。
近年来，电阻型气体压力传感器被台湾制造商及大陆一些制造商使用，其优点是可以使用标准品（IC公司制造），特别有利于方案商推广其方案，缺点是不利于温度补偿。
★电子控制排气阀：
用于第二代电子血压计，特点是通过软件进行伺服控制，使排气速度维持恒定不变，以便提高血压测量的精度。
目前拥有此电子控制排气阀技术及其伺服控制的公司有：优德控股集团（德国）有限公司、日本欧姆龙和日本松下。
★电子血压计的软件：
这是电子血压计的核心，全球只有为数不多的10来家公司能开发适于大量生产的软件。
大致是------大陆3家：优德控股集团（德国）有限公司，天津九安医疗电子股份有限公司；广州玛奈特医疗器械有限公司；台湾有3家；其它都为日本的制造商。
还有一些很小的开发商，但由于没有大量生产，软件、硬件都得不到改进、得不到验证，估计很难有什么发展。
智能电子血压计简介
①、什么是智能加压？
智能加压就是指电子血压计在加压过程中，会预先对测量者的收缩压进行一次粗略的判断，从而决定最终需要加至的压力值，通常压力值会加至测量者收缩压的+30mmHg左右。
智能加压技术主要用于第二代电子血压计。
与智能加压相对应的是固定加压。
固定加压即把电子血压计的初始加压值设定在某一固定位置，通常设定在190mmHg左右。
固定加压技术多用于第一代电子血压计。
②、智能加压有什么好处？
首先是舒适，因为没有过高的压力施于手臂。
比如收缩压为120mmHg的测量者，其加压值只需到达150mmHg左右即可。
其次是精确，智能加压可避免因加压过高引起的不适而带来血压测量的不稳定，从而避免对测量精度的影响。
最后是安静，智能加压技术要求使用静音气泵、噪音大的气泵不能用于智能加压的血压计。
因此，使用具有智能加压技术的电子血压计，使用者会更加舒适，而测量结果会更加准确。
③、智能加压技术的难度在哪？
其难度在于加压的同时要预判测量者的收缩压，而加压时气泵的干扰很大，导致很难检测到血压的信号，因此只有少数几家拥有第三代电子血压计技术------加压同步测量（MWI）技术的制造商才有智能加压技术。
④、谁拥有智能加压技术？
参考品牌：优德智能电子血压计、欧姆龙、广州玛奈特等。
