DC风扇知识培训教材 PPT
风量就是风的流量[M3/min(ft3/min),每分钟多少立方米(立方英尺)].(CFM或CMM) 10. 异音: 所谓异音是指风扇在运转时部分零部件相互摩擦（或损坏）所产生的断断续续的
第五章 DC风扇的可信懒性
1. 逆接保护(反向保护): 在正常电压下逆接电源不会发生异常. 2. 扇叶锁住保护: 额定电压锁住72小时内不烧毁. 3. 通常一般风扇的预期寿命:
第七章 DC风扇的常见不良原因与分析
1. 异音: 1.1. 扇叶,外框毛边 1.2. 合铜毛刺 1.3. 培林不良 1.4. 没点油或油量太少 1.5. 油有杂物或沾性太大 1.6. 轴心磨花 1.7. 卡簧与合铜面磨擦 1.8. 弹簧与培林磨擦
2. 卡件: 2.1. 装配尺寸不佳,卡线架,卡PC板,卡支架等 2.2. 零件高件,外移 2.3. 外框变形卡支架 2.4. 磁框变形,磁条接合面毛边
DC风扇知识培训教材
第一章 基本原理 第二章 DC风扇的结构 第三章 DC风扇的分类 第四章 DC风扇的电气特性 第五章 DC风扇的可信懒度 第六章 DC风扇测试的一般标准 第七章 DC风扇的常见不良原因与分析
第八章 风扇常使用的电子零件
第九章 使用风扇注意事项
第一章 基本原理
根据安培右手定则，导体通过电流，周围会产生磁场，若将此导体置于另一固 定磁场中，则将产生吸力或斥力，造成物体移动。在直流风扇的扇叶内部，附 着一事先充有磁性之橡胶磁铁环，轴心部份硅钢片缠绕两组线圈，并使用霍尔 感应组件作为同步侦测装置，控制一组电路，该电路使缠绕轴心的两组线圈轮 流工作。硅钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。当吸斥力大于 风扇的静摩擦力时，扇叶自然转动。由于霍尔感应组件提供同步信号，扇叶因 此得以持续运转，至于其运转方向，可依安培右手定则决定。
第六章 DC风扇测试的一般标准
1. 平衡测试:无任何外力的情状下,风扇在平滑的碟面圈内运转十秒钟后不超出圈外,风 扇测试半径加10mm.如图.(标准测试采用平衡机检测,风扇水平及垂直两个方向)
第六章 DC风扇测试的一般标准
2.转速测试:风扇转速自激活到稳定之时间,因轴承结构不同而有快慢,同一结构时又 因厂商和温度高低而有差异.一般的判定标准时间如下:(25℃,65%)
第四章 DC风扇的电气特性
1. 额定电压: 风扇正常运转所需要的固定电压.(伏特:V) 2. 电压使用范围: 风扇能正常运转的电压范围. 3. 起动电压: 规定一额定电压(低电压),插上电源让风扇通电检测是否运转.(伏特:V) 4. 额定电流: 在风扇正常运转(额定电压条件下)时最高的电流.(安培:A) 5. 额定功率: 在额定电压与额定电流下的功率.(瓦特:W): 计算公式:W=I*V(功率=电流*电压) 6. 转速: 在环境25度,湿度百分之65以下,开机运转测试的运转转速.(转/每分:RPM) 7. 运转方向: 风扇扇叶的运转方向(逆时针或顺时针方向). 8. 风流方向: 风扇运转时出风的方向. 9. 风压和风量: 风压就是风的压力[mm/H2O(inch/H2O),风压水柱多少毫米(英 寸)]；
2. 依电压分: (1)05V (2)12V (3)24V (4)48V等
(2)50*50*10(15,20)mm (4)70*70*15(10,15,25)mm (6)92*92*25(38)mm
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
第三章 DC风扇的分类（续）
3. 依转速分: (1)超高速(HH) (2)高速(H) (3)中速(M) (4)低速(L) (5)超低速(U) 等.
4. 依轴承分: (1)滚珠轴承(Ball Bearing) (2)含油轴承(Sleeve) (3)单轴承,单滚珠(One Ball&One Sleeve) (4)铜铁合金(B.C.F) (5)陶瓷(CeraDyna) 等
5. 依电气特性分: (1)信号FG输出 (2)信号RD输出 (3)温控 (4)报警装置 (5)变速等
3.1. 含油轴承: 25,000～30,000小时(温度25℃,湿度65%) 3.2. 单培林单含油轴承: 35,000～45,000小时(温度25℃,湿度65%) 3.3. 双培林: 50,000～65,000小时(温度25℃,湿度65%) 4. 使用温度范围: 不会影响风扇正常运转及性能的温度范围 5. 储存温度范围: 不会影响风扇性能ቤተ መጻሕፍቲ ባይዱ储存温度范围
第七章 DC风扇的常见不良原因与分析
3. 抖动: 3.1. 轴心垂直度偏差过大 3.2. 扇叶叶片重量分布不均匀 3.3. 磁框变形或是充磁不良(磁极分布不均) 3.4. 磁框压入不平 3.5. 扇叶内径偏小(磁框外径偏大)压磁框后变形
4. 死角: 4.1. IC位置调整不佳或者磁框定位高度不当,造成感应不良 4.2. 磁性不良, 橡胶磁铁各极充磁不均或橡胶磁铁充磁磁场太弱 4.3. 磁浮不佳 4.4. 油粘度系数过大 4.5. 不同心 4.6. IC不良，HALL IC感应灵敏度太差 4.7. 断线(单边漆包线)
第六章 DC风扇测试的一般标准
3. 超框测试:将风扇扇叶朝下平放在测试平板边上(玻璃)来回滑动,听是否有摩擦的声 音. 4. 异音测试:将风扇接上电源,离耳朵15cm处(X,Y,Z方向)旋转听风扇的声音,听见有别 于风声的其它声音则为异音.比如风声为“呼呼”声,异音为“嗒嗒”等声. 5. 死角测试:风扇正常运转下用手逆方向转动扇叶三周,看是否有死角.死角分为真死角 和假死角, 5.1. 真死角:逆方向转动扇叶1.5周出现死角后,关掉电源再重新激活,不能激活运转称 为真死角. 5.2. 假死角:逆方向转动扇叶1.5周出现死角后,关掉电源再重新激活,能自动激活运转 称为假死角.
通过霍尔IC切换线圈电流的方向，使定子产生一个旋转的磁场，
此磁场与马达壳上的磁条的磁场相互作用，产生
一个旋转的力，从而使风扇运转起来。磁场变化示意如下图：
S S
NN
NN
S S
2.1转子组装图
第二章 DC风扇的结构
2.2定子组装图
2.3 成品结构
第三章 DC风扇的分类
1. 依尺寸分: (1)40*40*10(20)mm (3)60*60*20(10,15,25)mm (5)80*80*10(15,20,25)mm (7)120*120*25(38)mm等
第五章 DC风扇的可信懒性
1. 逆接保护(反向保护): 在正常电压下逆接电源不会发生异常. 2. 扇叶锁住保护: 额定电压锁住72小时内不烧毁. 3. 通常一般风扇的预期寿命:
第七章 DC风扇的常见不良原因与分析
1. 异音: 1.1. 扇叶,外框毛边 1.2. 合铜毛刺 1.3. 培林不良 1.4. 没点油或油量太少 1.5. 油有杂物或沾性太大 1.6. 轴心磨花 1.7. 卡簧与合铜面磨擦 1.8. 弹簧与培林磨擦
2. 卡件: 2.1. 装配尺寸不佳,卡线架,卡PC板,卡支架等 2.2. 零件高件,外移 2.3. 外框变形卡支架 2.4. 磁框变形,磁条接合面毛边
DC风扇知识培训教材
第一章 基本原理 第二章 DC风扇的结构 第三章 DC风扇的分类 第四章 DC风扇的电气特性 第五章 DC风扇的可信懒度 第六章 DC风扇测试的一般标准 第七章 DC风扇的常见不良原因与分析
第八章 风扇常使用的电子零件
第九章 使用风扇注意事项
第一章 基本原理
根据安培右手定则，导体通过电流，周围会产生磁场，若将此导体置于另一固 定磁场中，则将产生吸力或斥力，造成物体移动。在直流风扇的扇叶内部，附 着一事先充有磁性之橡胶磁铁环，轴心部份硅钢片缠绕两组线圈，并使用霍尔 感应组件作为同步侦测装置，控制一组电路，该电路使缠绕轴心的两组线圈轮 流工作。硅钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。当吸斥力大于 风扇的静摩擦力时，扇叶自然转动。由于霍尔感应组件提供同步信号，扇叶因 此得以持续运转，至于其运转方向，可依安培右手定则决定。
第六章 DC风扇测试的一般标准
1. 平衡测试:无任何外力的情状下,风扇在平滑的碟面圈内运转十秒钟后不超出圈外,风 扇测试半径加10mm.如图.(标准测试采用平衡机检测,风扇水平及垂直两个方向)
第六章 DC风扇测试的一般标准
2.转速测试:风扇转速自激活到稳定之时间,因轴承结构不同而有快慢,同一结构时又 因厂商和温度高低而有差异.一般的判定标准时间如下:(25℃,65%)
第四章 DC风扇的电气特性
1. 额定电压: 风扇正常运转所需要的固定电压.(伏特:V) 2. 电压使用范围: 风扇能正常运转的电压范围. 3. 起动电压: 规定一额定电压(低电压),插上电源让风扇通电检测是否运转.(伏特:V) 4. 额定电流: 在风扇正常运转(额定电压条件下)时最高的电流.(安培:A) 5. 额定功率: 在额定电压与额定电流下的功率.(瓦特:W): 计算公式:W=I*V(功率=电流*电压) 6. 转速: 在环境25度,湿度百分之65以下,开机运转测试的运转转速.(转/每分:RPM) 7. 运转方向: 风扇扇叶的运转方向(逆时针或顺时针方向). 8. 风流方向: 风扇运转时出风的方向. 9. 风压和风量: 风压就是风的压力[mm/H2O(inch/H2O),风压水柱多少毫米(英 寸)]；
2. 依电压分: (1)05V (2)12V (3)24V (4)48V等
(2)50*50*10(15,20)mm (4)70*70*15(10,15,25)mm (6)92*92*25(38)mm
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
第三章 DC风扇的分类（续）
3. 依转速分: (1)超高速(HH) (2)高速(H) (3)中速(M) (4)低速(L) (5)超低速(U) 等.
4. 依轴承分: (1)滚珠轴承(Ball Bearing) (2)含油轴承(Sleeve) (3)单轴承,单滚珠(One Ball&One Sleeve) (4)铜铁合金(B.C.F) (5)陶瓷(CeraDyna) 等
5. 依电气特性分: (1)信号FG输出 (2)信号RD输出 (3)温控 (4)报警装置 (5)变速等
3.1. 含油轴承: 25,000～30,000小时(温度25℃,湿度65%) 3.2. 单培林单含油轴承: 35,000～45,000小时(温度25℃,湿度65%) 3.3. 双培林: 50,000～65,000小时(温度25℃,湿度65%) 4. 使用温度范围: 不会影响风扇正常运转及性能的温度范围 5. 储存温度范围: 不会影响风扇性能ቤተ መጻሕፍቲ ባይዱ储存温度范围
第七章 DC风扇的常见不良原因与分析
3. 抖动: 3.1. 轴心垂直度偏差过大 3.2. 扇叶叶片重量分布不均匀 3.3. 磁框变形或是充磁不良(磁极分布不均) 3.4. 磁框压入不平 3.5. 扇叶内径偏小(磁框外径偏大)压磁框后变形
4. 死角: 4.1. IC位置调整不佳或者磁框定位高度不当,造成感应不良 4.2. 磁性不良, 橡胶磁铁各极充磁不均或橡胶磁铁充磁磁场太弱 4.3. 磁浮不佳 4.4. 油粘度系数过大 4.5. 不同心 4.6. IC不良，HALL IC感应灵敏度太差 4.7. 断线(单边漆包线)
第六章 DC风扇测试的一般标准
3. 超框测试:将风扇扇叶朝下平放在测试平板边上(玻璃)来回滑动,听是否有摩擦的声 音. 4. 异音测试:将风扇接上电源,离耳朵15cm处(X,Y,Z方向)旋转听风扇的声音,听见有别 于风声的其它声音则为异音.比如风声为“呼呼”声,异音为“嗒嗒”等声. 5. 死角测试:风扇正常运转下用手逆方向转动扇叶三周,看是否有死角.死角分为真死角 和假死角, 5.1. 真死角:逆方向转动扇叶1.5周出现死角后,关掉电源再重新激活,不能激活运转称 为真死角. 5.2. 假死角:逆方向转动扇叶1.5周出现死角后,关掉电源再重新激活,能自动激活运转 称为假死角.
通过霍尔IC切换线圈电流的方向，使定子产生一个旋转的磁场，
此磁场与马达壳上的磁条的磁场相互作用，产生
一个旋转的力，从而使风扇运转起来。磁场变化示意如下图：
S S
NN
NN
S S
2.1转子组装图
第二章 DC风扇的结构
2.2定子组装图
2.3 成品结构
第三章 DC风扇的分类
1. 依尺寸分: (1)40*40*10(20)mm (3)60*60*20(10,15,25)mm (5)80*80*10(15,20,25)mm (7)120*120*25(38)mm等
合集下载
风扇基础知识培训
•
占空比：是指在一个周期内电晶体 ON与OFF的时间之比，如下图 Duty=T1/T2*100%。
• 标准PWM曲线：有以下两种。
5000 4000
3000
2000
1000
0 5% 10% 15% 20% 25% 30% 35% 40% 45% 50% 55% 60% 65% 70% 75% 80% 85% 90% 95% 100%
• ４、５VTTL\Open Collector的区别 FG、RD信号要求５VTTL和Open Collector， 主要是针对FG、RD信号的高电平。 • ５VTTL要求输出信号的高电平为５Ｖ， 而Open Collector要求输出信号的高电平等于 VCC(电源电压）。目前绝大部分机种都是 Open Collector，且在没在特别注明的条件下， 默认为Open Collector功能。 • ５、温控功能 • 通过热敏电阻对风扇运转的环境温度进行 监控，根据温度的高低来适当调整风扇的转速。 温控功能的标准曲线如下：
F1588 JMC FAN Free Air Test(2004-06-21)
3000
Spec Sample#1
2500
Sample#2
RPM
2000
Sample#3 Sample#4
27 29 31 33 35 37 39 41 43 45
1500
1000
Sample#5
6.4mm(.25') Air Temperature TH3
• 理想温控曲线如上图：环境温度低于某一点 （低温拐点）时风扇转速维持一定低转速不变， 同理，环境温度高于某一点（高温拐点）时风 扇达到全速。而在温度点之间转速均匀变化。 • 所以在设计温控风扇时必须提供以下参数： 全速、低速、高温拐点、低温拐点。以及热敏 电阻安装有无特别要求。 • 6、PWM功能 • 所谓PWM是指：Pulse Width Modulation，即 脉波宽度调变。在电路上具体是指脉波周期为 一定，而以输入信号（DC）的大小来改变脉 波的宽度比（Duty Cycle:也就是我们常说的占 空比）的调变电路。
电风扇产品的标准培训教材课件.ppt
1. 范围 本标准适用于单相额定电压不超过250V，其 他额定电压不超过480V，由交流电动机驱动 的台扇、壁扇、台地扇、落地扇、吊扇、顶 扇、转页扇、柱式扇和装饰型吊扇及其调速 器。 本标准不适用于其它特殊条件下使用的电风 扇。
M2007V1/A0 COPYRIGHT © 2007 CVC
GB/T 13380-2007《交流电风扇 2. 规范性引用文和件调速器》
－台扇、壁扇、台地扇、落地扇、吊扇、转 页扇的能效值 (表3)；
－柱式扇的能效值应不小于0.4 m3/min·W ； －顶扇、装饰型吊扇的能效值应不小于制造
厂标称能效值 。
M2007V1/A0 COPYRIGHT © 2007 CVC
GB/T 13380-2007《交流电风扇和调速器》
5.4 调速 ①调速比： 调速比＝100％×最低档转速/最高档转速 台扇、壁扇、台地扇、落地扇、吊扇和转页
GB19606-2004<家用和类似用途电器噪声限值> 风扇部分： 范围：台扇、壁扇、台地扇、落地扇、吊扇； 限值：不高于GB/T13380-92的要求； 试验方法：依照GB/T13380-92。
M2007V1/A0 COPYRIGHT © 2007 CVC
GB/T 13380-2007《交流电风扇和调速器》
5.6 摇头机构、导风轮和回转机构 ①具有摇头机构的电风扇, 摇头角度不小于
60°; ②顶扇的回转机构应使扇头电动机轴线与安
装底座垂直中心线之夹角不小于20°; ③摇头机构在电风扇最高转速档位运转时每
分钟水平摇头次数不少于2次 ;
M2007V1/A0 COPYRIGHT © 2007 CVC
④回转机构在电风扇最高转速档位运转时，每分钟 回转次数不少于4次;
M2007V1/A0 COPYRIGHT © 2007 CVC
GB/T 13380-2007《交流电风扇 2. 规范性引用文和件调速器》
－台扇、壁扇、台地扇、落地扇、吊扇、转 页扇的能效值 (表3)；
－柱式扇的能效值应不小于0.4 m3/min·W ； －顶扇、装饰型吊扇的能效值应不小于制造
厂标称能效值 。
M2007V1/A0 COPYRIGHT © 2007 CVC
GB/T 13380-2007《交流电风扇和调速器》
5.4 调速 ①调速比： 调速比＝100％×最低档转速/最高档转速 台扇、壁扇、台地扇、落地扇、吊扇和转页
GB19606-2004<家用和类似用途电器噪声限值> 风扇部分： 范围：台扇、壁扇、台地扇、落地扇、吊扇； 限值：不高于GB/T13380-92的要求； 试验方法：依照GB/T13380-92。
M2007V1/A0 COPYRIGHT © 2007 CVC
GB/T 13380-2007《交流电风扇和调速器》
5.6 摇头机构、导风轮和回转机构 ①具有摇头机构的电风扇, 摇头角度不小于
60°; ②顶扇的回转机构应使扇头电动机轴线与安
装底座垂直中心线之夹角不小于20°; ③摇头机构在电风扇最高转速档位运转时每
分钟水平摇头次数不少于2次 ;
M2007V1/A0 COPYRIGHT © 2007 CVC
④回转机构在电风扇最高转速档位运转时，每分钟 回转次数不少于4次;

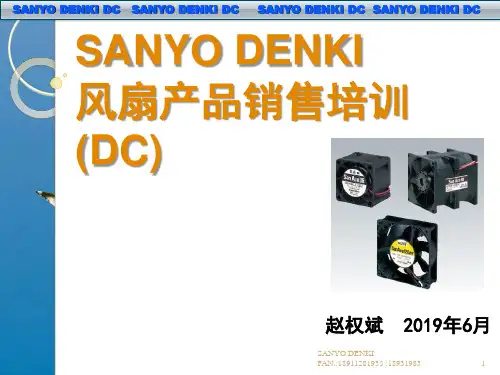

SANYO DENKI 风扇产品技术类说明和培训ppt课件
FAN.:18911281935 :18931983
17
5、SANYO DENKI 风扇的技术规格以及特殊风扇 5.1：风扇的寿命
了解风扇的寿命：
从以上寿命曲线可以看出，风扇的寿命与温度息息相关。
SANYO DENKI
FAN.:18911281935 :18931983
18
5、SANYO DENKI 风扇的技术规格以及特殊风扇 5.1：风扇的寿命
SANYO DENKI
FAN.:18911281935 :18931983
5
3 、SANYO DENKI风扇型号识别〔轴流） 3.1 风扇尺寸〔除PWM和温控） ——本例以 9G0812G102为例
a系列
b边框尺寸 c额定电压 d额定转速
e厚度 f传感器类型 g是否带肋
留意：不同系列 风扇参数可能会 代表不同厚度。 具体必须参见样 本！
由于轴流风扇种类较多，使用广泛，所以本次培训主要以轴流风扇为重点，
简单介绍另外两种风扇形式。
SANYO DENKI
FAN.:18911281935 :18931983
4
3、SANYO DENKI风扇型号识别〔轴流）
我们以9G系列普通风扇〔不同系列可能会有所不同，具体参见选型手册〕作为讲解对象，先对山洋 风扇的型号有一个整体认识。留意：此型号标识排列对于PWM和温控风扇等会有所不同。
IP- X X
数字 第一个数字 ---- 固体(防尘） 0 没有保护
1 可抵御超过 50 毫米的固体物质，例如，手部 意外触摸
第二个数字 ---- 液体（防水) 没有保护
可经受垂直落下来的水点
B:涡轮风扇 涡轮风扇风流向为风从风扇底部抽 入，在风扇内部转90度，从出风口 送出。涡轮风扇可以产生静压较大， 但相对风量较小，可应用于需要大风压或者需要抽风后另风从设备侧面排出的
业务人员风扇知识培训资料070309(修改版)
4、结构——DC风扇从结构上可分为BP、BS、SP三大类
BP—指风扇用两个培林组装，早期都用两个培林，后来有2507、4007等较薄的风扇 用一个培林组装
2/5
风 扇 的 结 构 特 性
2010年3月15日
同规格风扇成本高
BS—指风扇用一个培林加一个合铜组装，后期有一些机种因轴向空间大而补加一个 分隔环在合铜与培林之间
（目前为止只有三条线机种有此波形，另外也有驱动波形） 4、温控风扇——是一种在PCB线路中串接有一个热敏电阻，受环境温度影响该电阻阻值变化，从而 改变PCB线路中工作电流，改变风扇转速高低；此类风扇分为电阻焊接在PCB内及外接两种， 温控风扇的功用主要是，当使用风扇的部件周围环境温度升高到一定温度时风扇才开始高转 速工作，其目的是为了在部件工作温度不高时不需散热时，风扇处于低转状太节约电源 5、自动起动——指风扇通电运转时用手按停扇叶,其工作电流会从锁住电流降为0.01-0.03A，一
五、风扇参数规格说明
1、转速——用RPM表示，一般轴流扇规格是依标准转速中心线的±10%或±7%为允许误差范围 2、电流——用MA表示（1A（安培）=1000MA（毫安）；电流一般只标出上限规格，指最大用电 流，电流越低表示风扇工作用电量越小产品性能就越好，如6025-0312HH机种电流为0.39A （390MA），一般成品测试电流都在350-380MA内 3、风量——用CFM标示，指单位时间内风扇工作产生的气流量 4、风压——用MMH20标示,单位时间内风扇作功吹出气流相对空气的压力
BP机种用两个培林(滚珠轴承)成本比BS机种用一个培林加一个合铜成本高 BS机种用一个培林加一个合铜(含油轴承)比SP机种用一个合铜成本高
3、电性——目前生产的DC风扇使用电压一般分为5V、12V、24V、48V（PCB及绕线不同）
直流风扇基本知识培训PPT课件
弥补散热片与发热源之间的接触细缝，避免 热对流的集中现象，并增加导热面积。
风扇的作用
风扇在风冷散热器中的 职责为:凭借自身的导流 作用,令空气以一定的速 度、一定的方式通过散热 片,利用空气与散热片之 间的热交换带走其上堆 积的热量,从分类
从使用电源类型来分可分为 AC与 DC两大类。 DC有5V，12V、24V、48V比较常见; 特殊的如4.5V，10V、18V等。 AC的一般为220V，110V等。
•
风扇的轴承系统----液压来福轴 承
液压来福轴承采用液压自动循环油路系统， 通过特殊油路连接轴承与储油槽，令润滑油形 成循环回路 ，增加储油量，避免油流失。是 延长风扇寿命的经济型解决方案。
来福轴承(Rifle Bearing) 作为传统含油轴承的改进，来福轴承采用耐磨材料制成高含油中空轴 承，减小了轴承与轴芯之间摩擦力，来福轴承还带有反向螺旋槽及挡油槽的 轴芯，在风扇运转时 含油将形成反向回游，从而避免含油流失，因此提升 了轴承寿命。来福轴承风扇通过采用以上结构及零件，使得含油及保油能力 大幅提升，并降低了噪音。
风扇的分类
• 从通电切换磁场的方式分：可分为有刷和 无刷两种。
• 有刷电机寿命短，会产生电火花。 • 无刷电机没有碳刷的磨损寿命长，容易高
速运转，无火花。已逐渐取代有刷电机 。
风扇的分类
• 从适用范围分: 其使用范围非常广 泛，譬如电脑电源风扇，机箱风扇， CPU风扇、显卡风扇、冰箱风扇、 汽车风扇等等。
• 固定磁场部分：由磁环提供固定磁场，以用于旋转 时的比较动力。
风扇的轴承系统
• 轴承作为风扇寿命的瓶颈因素，同时也对 风扇的工作噪音、制造成本有着重要的影 响。
• 风扇的轴承系统可分为： • 滚珠轴承,又分单滚珠轴承和双滚珠轴承 • 含油轴承 • 陶瓷轴承 • 液压来福轴承 … …
风扇的作用
风扇在风冷散热器中的 职责为:凭借自身的导流 作用,令空气以一定的速 度、一定的方式通过散热 片,利用空气与散热片之 间的热交换带走其上堆 积的热量,从分类
从使用电源类型来分可分为 AC与 DC两大类。 DC有5V，12V、24V、48V比较常见; 特殊的如4.5V，10V、18V等。 AC的一般为220V，110V等。
•
风扇的轴承系统----液压来福轴 承
液压来福轴承采用液压自动循环油路系统， 通过特殊油路连接轴承与储油槽，令润滑油形 成循环回路 ，增加储油量，避免油流失。是 延长风扇寿命的经济型解决方案。
来福轴承(Rifle Bearing) 作为传统含油轴承的改进，来福轴承采用耐磨材料制成高含油中空轴 承，减小了轴承与轴芯之间摩擦力，来福轴承还带有反向螺旋槽及挡油槽的 轴芯，在风扇运转时 含油将形成反向回游，从而避免含油流失，因此提升 了轴承寿命。来福轴承风扇通过采用以上结构及零件，使得含油及保油能力 大幅提升，并降低了噪音。
风扇的分类
• 从通电切换磁场的方式分：可分为有刷和 无刷两种。
• 有刷电机寿命短，会产生电火花。 • 无刷电机没有碳刷的磨损寿命长，容易高
速运转，无火花。已逐渐取代有刷电机 。
风扇的分类
• 从适用范围分: 其使用范围非常广 泛，譬如电脑电源风扇，机箱风扇， CPU风扇、显卡风扇、冰箱风扇、 汽车风扇等等。
• 固定磁场部分：由磁环提供固定磁场，以用于旋转 时的比较动力。
风扇的轴承系统
• 轴承作为风扇寿命的瓶颈因素，同时也对 风扇的工作噪音、制造成本有着重要的影 响。
• 风扇的轴承系统可分为： • 滚珠轴承,又分单滚珠轴承和双滚珠轴承 • 含油轴承 • 陶瓷轴承 • 液压来福轴承 … …
DC风扇知识培训教材
十位有效数 0 1 2 3 4 5 6 7 8
9
第八章 风扇常使用的电子零件
232
个位有效数 0 1 2 3 4 5 6 7 8
9
倍率数 1Ω 10Ω
100Ω 1KΩ 10 KΩ 100 KΩ 1MΩ 10MΩ
50C
字母 A 倍率 1
B
C
D
E
X
F
10 100 1000 1000 -10 -100
第四章 DC风扇的电气特性
1. 额定电压: 风扇正常运转所需要的固定电压.(伏特:V) 2. 电压使用范围: 风扇能正常运转的电压范围. 3. 起动电压: 规定一额定电压(低电压),插上电源让风扇通电检测是否运转.(伏特:V) 4. 额定电流: 在风扇正常运转(额定电压条件下)时最高的电流.(安培:A) 5. 额定功率: 在额定电压与额定电流下的功率.(瓦特:W): 计算公式:W=I*V(功率=电流*电压) 6. 转速: 在环境25度,湿度百分之65以下,开机运转测试的运转转速.(转/每分:RPM) 7. 运转方向: 风扇扇叶的运转方向(逆时针或顺时针方向). 8. 风流方向: 风扇运转时出风的方向. 9. 风压和风量: 风压就是风的压力[mm/H2O(inch/H2O),风压水柱多少毫米(英 寸)]；
第七章 DC风扇的常见不良原因与分析
5. 碰桌: 5.1. 扇叶变形 5.2. 磁浮调整不佳 5.3. 磁性不良 5.4. 组立末压到位(装配尺寸不佳)
6. 低电流(在规格电压下): 6.1. 线圈断线 6.2. 阻抗值高(低)于允差范围 6.3. 导线焊反或插错电源 6.4. 零件点空焊
7. 高电流:(在规格电压下): 7.1. 阻抗值偏见小 7.2. PC板短路,线圈线匝短路 7.3. 磁性不良 7.4. 培林与合铜不同心
SANYODENKI风扇产品销售培训(DC)
4.1:速度（脉冲）传感器——例如 9G0812G101
最为常见的传感器形式
说明：速度传感器利用霍尔传感器感应信号加以输出，风扇转动一圈，传感器输出两个 完整的脉冲（见上图右侧波形图，即图中T0即为风扇转动一圈）。用以输出到系统中来 检测风扇转速。 如风扇只带一测速传感器，其标准型号如：9G0812G101.风扇为三线，即+、-电源以及 测速线。 风扇转速计算： 风扇转速（每分钟） = 脉冲数（每秒）* 60 / 2
C:离心风扇
从出风的角度理解：离心风扇的结 构与涡轮风扇基本类似，也可以理 解成就是一颗剥去盖子的涡轮风机。 因为缺少了导风盖，故而风从底部 抽入，从风扇四周排出。离心风机静压大，经常被空调、热交换器等场合应用。
由于轴流风扇种类较多，使用广泛，所以本次培训主要以轴流风扇为重点， 简单介绍另外两种风扇形式。
客户与销售
——找到客户；风扇的选型；
一些常用知识
2
一：DC风扇基础
1、无刷直流电机的基本工作原理
霍尔元器件
Ｎ
Ｓ
Ｌ１
Ｓ
Ｌ２
Ｌ４
Ｓ
Ｌ３
Ｌ１
N
Ｌ２
Ｌ４
Ｌ３
风扇控制回路
Ｎ 风扇转子（永磁铁）
状态一
（风扇转动90度后）
状态二
霍尔元器件的作用：其为一可感应磁铁NS（南北极）的传感器，N极输出正电压，S极为负，以提供 给驱动电路换向（或者通断）信号。
风扇的转动方向:定子电磁铁有一定倾斜角度，导致外圈永磁铁受力不均匀，故而风扇向同一方向旋转。
3
2、SANYO DENKI风扇分类（出风方向）
A:轴流风扇
如图所示，轴流风扇的风流向与扇叶转动 方向垂直成90度。轴流风扇品种尺寸众多， 可以应用于多种场合，是最普遍的风扇品 种。
最为常见的传感器形式
说明：速度传感器利用霍尔传感器感应信号加以输出，风扇转动一圈，传感器输出两个 完整的脉冲（见上图右侧波形图，即图中T0即为风扇转动一圈）。用以输出到系统中来 检测风扇转速。 如风扇只带一测速传感器，其标准型号如：9G0812G101.风扇为三线，即+、-电源以及 测速线。 风扇转速计算： 风扇转速（每分钟） = 脉冲数（每秒）* 60 / 2
C:离心风扇
从出风的角度理解：离心风扇的结 构与涡轮风扇基本类似，也可以理 解成就是一颗剥去盖子的涡轮风机。 因为缺少了导风盖，故而风从底部 抽入，从风扇四周排出。离心风机静压大，经常被空调、热交换器等场合应用。
由于轴流风扇种类较多，使用广泛，所以本次培训主要以轴流风扇为重点， 简单介绍另外两种风扇形式。
客户与销售
——找到客户；风扇的选型；
一些常用知识
2
一：DC风扇基础
1、无刷直流电机的基本工作原理
霍尔元器件
Ｎ
Ｓ
Ｌ１
Ｓ
Ｌ２
Ｌ４
Ｓ
Ｌ３
Ｌ１
N
Ｌ２
Ｌ４
Ｌ３
风扇控制回路
Ｎ 风扇转子（永磁铁）
状态一
（风扇转动90度后）
状态二
霍尔元器件的作用：其为一可感应磁铁NS（南北极）的传感器，N极输出正电压，S极为负，以提供 给驱动电路换向（或者通断）信号。
风扇的转动方向:定子电磁铁有一定倾斜角度，导致外圈永磁铁受力不均匀，故而风扇向同一方向旋转。
3
2、SANYO DENKI风扇分类（出风方向）
A:轴流风扇
如图所示，轴流风扇的风流向与扇叶转动 方向垂直成90度。轴流风扇品种尺寸众多， 可以应用于多种场合，是最普遍的风扇品 种。
DC风扇基础
Fans in Serial vs. Fans in Parallel
For identical fans in serial, Pmax=Pmax,single Qmax= Qmax,single x no. of fans
For identical fans in parallel, Qmax=Qmax,single Pmax= Pmax,single x no. of fans
Human ear responds to sound differently at various frequencies.
Fan Acoustic Noise
Noise levels:
0 to 20 dBA Very Faint 20 to 40 dBA Faint 40 to 60 dBA Moderate 60 to 80 dBA Loud 80 to 100 dBA Very Loud 100 to 140 dBA Deafening
High Impedance
Low
Impedance
P
P
Q
Low Impedance
High Q Fan
Q
Every system has an impedance curve. System impedance is generally proportional to Q2 . Operating point is the intersection of P-Q curve and the impedance curve. The use of impedance curves is to select a fan that provides maximum air flow rate at the operating point.
