英格索兰空压机
英格索兰空压机控制器操作说明书
英格索兰空压机控制器操作说明书【英格索兰空压机控制器操作说明书】1.引言本操作说明书旨在为用户提供详细的英格索兰空压机控制器的操作指导。
通过阅读本操作说明书，用户将能够熟悉和正确操作英格索兰空压机控制器。
2.产品概述2.1 产品概述英格索兰空压机控制器是一种高性能、智能化的设备，用于控制和监视空压机的运行状态。
2.2 产品特性●高精度的控制功能●强大的故障诊断和报警功能●用户友好的操作界面●数据记录和报表功能●多种通信接口，实现远程监控和控制3.安装3.1 前提条件在安装英格索兰空压机控制器之前，请确保满足以下条件：●空压机已正确安装和接线●控制器配备了正确的传感器和信号输入设备●控制器的电源和通信线缆已正确连接3.2 安装步骤1.将控制器固定在合适的位置，并确保其处于水平状态。
2.将电源线和通信线缆连接到控制器的对应接口。
3.确保所有的连接稳固可靠，然后进行电源接通。
4.操作4.1 控制器界面英格索兰空压机控制器的操作界面主要包括显示屏和操作按钮。
通过显示屏，用户可以查看空压机的运行状态、参数设置和故障信息。
操作按钮用于设置参数和启动/停止空压机。
4.2 基本操作1.按下电源按钮，启动控制器。
2.通过方向键导航至所需功能菜单。
3.使用加减键设置参数值。
4.确认设置后，按下确认键保存并生效。
5.根据需要启动或停止空压机。
4.3 故障诊断与报警英格索兰空压机控制器具有强大的故障诊断和报警功能。
当控制器检测到空压机出现故障时，将自动发出警报并显示故障信息。
用户可以通过查询故障代码表来了解故障原因，并采取相应的措施进行修复。
5.数据记录与报表英格索兰空压机控制器可以记录空压机的运行数据，并相应的报表。
用户可以通过查看报表来了解空压机的运行状况和能效情况，以便进行调整和优化。
【附件】本文档附带以下附件：●英格索兰空压机控制器安装指南●参考资料：英格索兰空压机控制器技术规格【法律名词及注释】1.智能化：智能化是指在设备或系统中应用先进的计算机技术和技术，使其具备自主学习和自主决策的能力。
英格索兰空压机介绍资料
分离筒
英格索兰空压机结构组成
◎主机 / 电机系统 ◎油路系统 ◎气路系统 ◎控制 系统 ◎保护系统 ◎干燥系统
英格索兰空压机结构组成
◎主机 / 电机系统
被动齿轮 阳转子
电机
主动齿轮
阴转子
主机
英格索兰空压机结构组成
◎主机 / 电机系统
主机
主机的工作过程可分为三个阶段: 1、吸气阶段 2、压缩阶段 3、排气阶段
故障现象:机组排气温度高(超过100 °C)
机组冷却剂液位太低(应该从油窥镜中能看到，但不要超过一半)； 油冷却器脏； 油过滤器芯堵塞； 温控阀故障(元件坏)； 断油电磁阀未得电或线圈损坏； 风扇电机故障； 冷却风扇损坏； 排风管道不畅通或排风阻力(背压)大； 环境温度超过所规定的范围(38°C 或 46°C)； 温度传感器故障(Intellisys控制机组)；
数值修改及 选择按钮
加卸载按 钮
显示右侧 各参数
起跳压力设置 回跳压力设置 选择控制模式 显示时间设置 选项
卸载停机 按钮
英格索兰空压机结构组成
◎控制系统
加卸载模式 ※ON/OFF控制 ※调节器控制 ※自动停机/起动控制
英格索兰空压机结构组成
◎控制系统
1SV
加载电
磁阀
N.C.
气缸
6SV N.O.
Ultra Coolant
滑油的功能
1、冷却；2、润滑；3、密封。
滑油更换周期
8000小时或二年
英格索兰空压机结构组成
◎气路系统
水气分离器
冷却器
放气阀
空滤
进气阀
英格索兰空压机结构组成 ◎气路系统
作用 保持空气干净
空滤

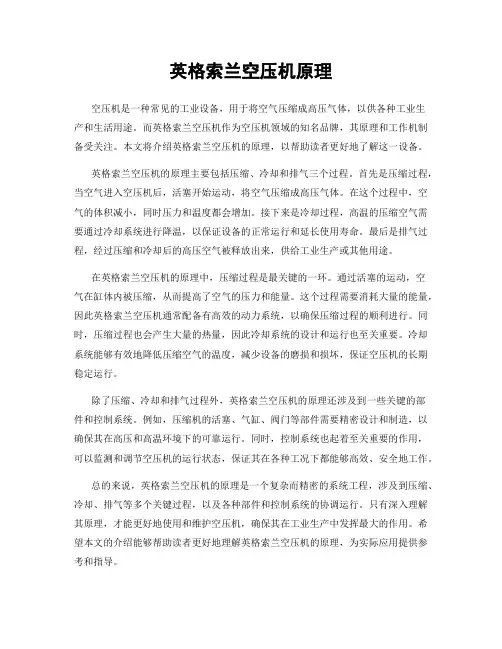

英格索兰空压机原理
英格索兰空压机原理空压机是一种常见的工业设备，用于将空气压缩成高压气体，以供各种工业生产和生活用途。
而英格索兰空压机作为空压机领域的知名品牌，其原理和工作机制备受关注。
本文将介绍英格索兰空压机的原理，以帮助读者更好地了解这一设备。
英格索兰空压机的原理主要包括压缩、冷却和排气三个过程。
首先是压缩过程，当空气进入空压机后，活塞开始运动，将空气压缩成高压气体。
在这个过程中，空气的体积减小，同时压力和温度都会增加。
接下来是冷却过程，高温的压缩空气需要通过冷却系统进行降温，以保证设备的正常运行和延长使用寿命。
最后是排气过程，经过压缩和冷却后的高压空气被释放出来，供给工业生产或其他用途。
在英格索兰空压机的原理中，压缩过程是最关键的一环。
通过活塞的运动，空气在缸体内被压缩，从而提高了空气的压力和能量。
这个过程需要消耗大量的能量，因此英格索兰空压机通常配备有高效的动力系统，以确保压缩过程的顺利进行。
同时，压缩过程也会产生大量的热量，因此冷却系统的设计和运行也至关重要。
冷却系统能够有效地降低压缩空气的温度，减少设备的磨损和损坏，保证空压机的长期稳定运行。
除了压缩、冷却和排气过程外，英格索兰空压机的原理还涉及到一些关键的部件和控制系统。
例如，压缩机的活塞、气缸、阀门等部件需要精密设计和制造，以确保其在高压和高温环境下的可靠运行。
同时，控制系统也起着至关重要的作用，可以监测和调节空压机的运行状态，保证其在各种工况下都能够高效、安全地工作。
总的来说，英格索兰空压机的原理是一个复杂而精密的系统工程，涉及到压缩、冷却、排气等多个关键过程，以及各种部件和控制系统的协调运行。
只有深入理解其原理，才能更好地使用和维护空压机，确保其在工业生产中发挥最大的作用。
希望本文的介绍能够帮助读者更好地理解英格索兰空压机的原理，为实际应用提供参考和指导。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明12453一、ntellisvs 控制器1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使2START 3STOP 10到4UNLOAD ”5LOAD ”“6ARROWS 二、PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压InletFilter 进气过滤器TotalHour 总运行小时LoadedHour 加载小时%LoadModulation 加载调节百分比6 INGERSOLL-RAND INTELLISYSSoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
三、ALARMS报警当发生报警时，ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的原因。
按STATUS按钮，显示器上将出现STATUS（状态）屏幕，而ALARM按钮还在，说明报警仍存在，报警状态列出发生报警当时的空压机工况。
上下移动箭头按钮便可看到所列各项的名称和数值，按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。
操作者要按RESET按钮辆次，才能使ALARM屏幕复位。
屏幕上可能出现下列报警信息：CHECKINLETCONTROL（检查进气控制）-如果机组已卸载而进气负压小于3psig（0.2bar）时便发生此报警CHECKINLETCTRLSYS（检查进气控制系统）-如果进气蝶阀位置不对时发出此报警该报警（1.4bar（1.0bar4.1（1（2）电动机测绝缘合格，电源线、地线牢固接好，防护罩完好。
英格索兰空压机说明手册
英格索兰空压机说明手册 Ting Bao was revised on January 6, 20021I n g e r s o l l -R a n d （英格索兰）空压机操作说明12453一、ntellisvs 控制器 1EMERGENCYSTOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2START 启动如果显示屏显示“ReadyToStart ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“RunningUnloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5LOAD 加载如空压机已在运行且“DischargePressure ”（排气压力）小于“OnlinePressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“ModeofOperation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7DISPLAYBUTTONS 显示按钮显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENTSTATUS 当前状态CURRENTSTATUS 屏幕是控制器的“正常”显示状态。
CURRENTSTATUS 参数项PackageDischargeTemperature 机组排气温度AirendDischargeTemperature 主机排气温度InjectedTemperature 喷油温度SumpPressure 分离前压力SeparatorPressureDrop 油分离器压降CoolantFilter 油过滤器InvetVacuum 进气负压6INGERSOLL-RAND INTELLISYSInletFilter进气过滤器TotalHour总运行小时LoadedHour加载小时%LoadModulation加载调节百分比SoftwareTitleandVersion软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENTSTATUS屏幕。
英格索兰空压机热回收系统介绍图文并茂
英格索兰空压机热回收系统的出现， 不仅提高了能源利用效率，还有助于 降低生产成本和减少环境污染。
该系统广泛应用于工业领域，为工厂、 企业提供了一种节能减排的有效途径。
系统组成
热回收单元
热回收单元是系统的核心部分， 负责回收空压机的热量，并将其
转化为热能。
热能转换器
热能转换器将热回收单元产生的热 能转换为其他形式的能源，如电能、 蒸汽等。
求。
同时，控制系统实时监控系统 的运行状态，确保能源的高效
利用和系统的稳定运行。
02
英格索兰空压机热回收系 统的优势
节能环保
高效回收空压机运行 过程中产生的热量， 减少能源浪费。
减少对环境的影响， 降低碳排放，符合绿 色发展理念。
降低设备运行温度， 减少散热损失，提高 设备能效。
提高能效
通过回收利用空压机的热量，提 高设备的整体能效。
热回收系统为钢铁厂提供了稳定的热源，用于预热锅炉给水、工艺加热和供暖等方 面，降低了能源消耗和生产成本。
英格索兰空压机的高效稳定运行，保证了钢铁厂生产线的连续性和可靠性，提高了 生产效率。
某化工厂的应用案例
化工厂需要大量的压缩空气用于化工产品的生产和管道吹扫等作业，英格索兰空压机在提供 压缩空气的同时，通过热回收系统回收热量。
常见故障排除方法
温度异常
检查冷却水是否畅通，散热器是 否清洁，以及热回收系统内部是
否有堵塞。
压力异常
检查进气和排气管道是否畅通， 以及安全阀是否正常工作。
声音或振动异常
检查紧固件是否松动，以及轴承 和齿轮是否磨损严重。
05
英格索兰空压机热回收系 统的案例分析
某钢铁厂的应用案例
钢铁厂在生产过程中需要大量的压缩空气，而英格索兰空压机为该厂提供压缩空气 的同时，通过热回收系统将压缩过程中产生的热量回收再利用。
英格索兰空压机说明书
Ingersoll-Rand （英格索兰）空压机操作说明一、ntellisvs 控制器 1 EMERGENCY STOP 紧急停机开关按此开关便使空压机立即停机。
此开关手动复位后，空压机才能重新启动。
顺时针转动，使紧急停机开关复位，控制器显示屏会亮，指出线路电压和控制电压已具备。
2 START 启动如果显示屏显示“Ready To Start ”，按下此按钮使空压机启动。
如有足够用气量要求，空压机启动便自动加载。
3 STOP 停机按此按钮将激活卸载停机顺序。
如空压机正在加载运行，则先卸载，维持卸载运行10到30秒（可调节），然后停机。
如空压机已在卸载运行，则立即停机。
4 UNLOAD 卸载按此按钮将使空压机卸载并维持卸载状态。
显示屏显示机器在“Running Unloaded ”（卸载运行）及“Mode:UNLOAD ”（模式：卸载）。
5 LOAD 加载如空压机已在运行且“Discharge Pressure ”（排气压力）小于“Online Pressure ”（回跳压力），则按此按钮将使空压机加载。
同时也会使空压机回到由“Mode of Operation ”（运行模式）设定点规定的运行模式。
利用其它五个按钮可供操作者选择多种不同功能，令机器进入各种运行状态。
每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
6 ARROWS 箭头按钮这些上下箭头按钮具有与显示屏有半相关的多种功能，当屏幕上出现功能表时，箭头按钮用来上下选点表上的项目。
7 DISPLAY BUTTONS 显示按钮6 INGERSOLL-RAND INTELLISYS显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符，并由这些字符定义。
二、CURRENT STATUS 当前状态CURRENT STATUS屏幕是控制器的“正常”显示状态。
CURRENT STATUS参数项Package Discharge Temperature 机组排气温度Airend Discharge Temperature 主机排气温度Injected Temperature 喷油温度Sump Pressure 分离前压力Separator Pressure Drop 油分离器压降Coolant Filter 油过滤器Invet Vacuum 进气负压Inlet Filter 进气过滤器Total Hour 总运行小时Loaded Hour 加载小时%Load Modulation 加载调节百分比Software Title and Version 软件名称及版本如30秒内不按任何按钮，控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
英格索兰空压机日常维护
05 安全注意事项
安全操作规程
操作前检查
操作后清洁
在启动空压机之前，应检查设备周围 环境是否安全，设备是否有异常情况， 确保设备处于正常状态。
每次使用后，应清理设备表面灰尘和 杂物，保持设备清洁，以便延长使用 寿命。
操作中监控
在运行过程中，应密切关注空压机的 各项参数，如压力、温度、流量等， 以及设备是否有异常声音或振动。
06
停机故障
总结词：停机故障表现为空 压机突然停机或无法正常停
机。
详细描述
检查空压机的控制面板，查 看是否有停机信号或故障提 示。
检查空压机的安全保护装置 是否正常动作，如超温、超 压等保护装置。
检查空压机的电源和电机， 确保无异常情况。
如果以上检查均无问题，可 能是空压机内部组件故障， 需要专业人员进行检修。
01
02
03
04
每月对空压机的润滑系统进行 检查，如发现润滑油变质或含
有杂质应及时更换。
检查空压机的排气管路，确保 无泄漏现象。
检查空压机的气罐压力，确保 在正常范围内。
检查空压机的整体运行状况， 对发现的问题进行及时处理。
03 常见故障及排除方法
启动故障
总结词：启动故障通常表现为空压机无法正常 启动或启动困难。
空气滤清器的清洁与更换
总结词
空气滤清器的清洁和更换对于英格索兰空压机的性能和寿命至关重要，应定期进行清洁或更换，以防 止空气中的杂质进入设备内部。
详细描述
定期检查空气滤清器的清洁程度和完整性，如发现滤芯破损或堵塞应及时更换。根据设备制造商的推 荐，定期对空气滤清器进行彻底清洁或更换，保证进入英格索兰空压机的空气质量。在清洁或更换滤 芯时，应遵循设备制造商的指导，避免造成设备损坏或人身伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
9
水气分离器
内置式水气分离器
a
10
温控阀
来自油分离器的油
感温元件
去过滤器
来自冷却器油
作用：使冷却剂温度不低于进气处的空气
温度（约70°C），防止冷却剂带
水。
a
11
油过滤器和断油阀
油过滤器： 4~10um过滤精度，应满足全 流量冷却剂通过。
断油阀： 停机和卸载时，自动 切断油路。
a
12
油气分离器---外部配置
a
19
§ 4。无油螺杆空压机的系统和结构
a
20
无油（双）螺杆空气压缩机
a
21
喷油螺杆压缩机---主机（单级）
机壳
阳转子
阴转子
排气端轴承
进气端轴承 轴端密封
a
22
无油螺杆空气压缩机的主机
同步齿轮
轴封
进气端轴承 防腐阴转子
平衡活塞 排气端轴承
带冷却水腔的 机壳
防腐阴转子
a
23
无油螺杆主机同喷油主机比较
油分离器中的分离芯---分离机理
机械分离 聚凝 吸咐（玻纤）
主机进口
•分离芯可截住0.3um的颗粒(人肉眼可见解75um)
•分离芯压降每增加1Psig需增加电机0.5%的功率
a
15
喷油螺杆空压机后冷却器CTD
压缩空气出 t2，
冷却空气出 t2 冷却空气进 t1
压缩空气进 t1，
CTD = 压缩空气出 t2，- 冷却空气进 t1
英格索兰 工业系统空气解决方案组团
－销售工程师速成培训教材
2005年2月
a
1
§ 2。喷油螺杆空压机的系统和结构
a
2
a
3
喷油螺杆空压机组流程 7
17
19
18 16
8 9
10
1 2
3
பைடு நூலகம்13 15
14
4
1 - 空滤器 6 – 最小压力阀 11 – 注油口 16 – 油冷却器
2 – 进气阀 7 - 后冷却器 12 – 排污阀 17 – 温控阀
1、进气过滤器 2、蝶阀 3、1级主机 4、排气缓冲器 5、中间冷却器 6、安全阀 7、水分离器 8、2级主机 9、排气缓冲器 10、后冷却器 11、安全阀 12、止回阀 13、水分离器 14、电动排污 15、手动排污 16、风扇电机 17、加载液压缸 18、放气阀 19、消声器
25
无油螺杆润滑油路系统
8 7
2
9 10
1
3 4
6
5
a
1、油池 2、通气帽 3、排油阀 4、粗滤器 5、油泵 6、安全阀 7、温控阀 8、油冷却器 9、精滤器 10、集油管
26
英格索兰M系列喷油螺杆后冷却器CTD =
8~10°C
a
16
喷油螺杆空压机的冷却剂（油）
喷油螺杆中冷却剂的作用：
带走压缩过程的热量---提高单级压缩比及
压缩效率。
密封内部的间隙---提高压缩效率。 润滑转动部件 ---延长主机寿命。 降低了主机转速---降低了主机的噪声。
a
17
超级冷却剂优点
寿命长
气路系统：
进气过滤器 进气调节阀 油气分离器 最小压力阀
螺杆主机 后冷却器
止回阀 水气分离器
油路系统：
油气分离器 温控阀 油冷却器 油过滤器 油分配接头 主机（压缩腔；轴承；齿轮等）
断油阀
a
5
喷油螺杆压缩机---主机（单级）
机壳
阳转子
阴转子
排气端轴承
进气端轴承 轴端密封
a
6
进气空气过滤器及进气调节阀
闪点高（520°F）
倾点低（-58°F）
导热性高 含油量低 油耗极低
全年适用 不会积碳 运行清洁
化费更少
粘度指数高
应用范围广
a
18
第二章。螺杆式空气压缩机理论及IR产品
§ 1。螺杆式空压机的基本术语 § 2。喷油螺杆空压机的系统和结构 § 3。英格索兰喷油螺杆空压机产品及特点 § 4。无油螺杆空压机的系统和结构 § 5。英格索兰无油螺杆空压机产品及特点 § 6。英格索兰NIRVANA变转速螺杆空压机
进气过滤器为干式，纸质。过滤精度为5~10um,过滤效率约99.9%, 当用于高尘场合时,可选用复合式过滤器.
进气调节阀有二种: 容调阀及蝶阀
a
7
排气止回阀
作用: 停机时，防止压缩空气倒流回主机，而引起转 子反转，造成吸入口呕油现象。
a
8
最小压力阀
维持油系统的循环压力 停机时，防止系统中的压缩空气倒流回分离筒中 使分离压差不至过大，提高分离效果
安全阀
压力容器
标牌
注油口
窥镜
排污阀
a
13
英格索兰的油气分离器---内部结构
干槽
隔板 离心式分离 （一次分离）
湿槽 油窥镜
冷却剂排污口
油分离器出口 二次回油管
含油量 约 3~5PPM
压降约 0.014~0.02Mpa
油分离器芯 （二次分离）
进气法兰
滤芯寿命 >8000小时
冷却剂加油口
冷却剂供油管
a
14
20
3 – 螺杆主机 8 – 水气分离器 13 – 至进气口 18 – 油过a滤器
4 – 止回阀 9 – 节流接头 14 – 加载阀 19 – 断油阀
66
55
11
12
5 – 油气分离器 10 – 安全阀 15 – 调节液压缸 20 – 油分配4器
英格索兰喷油螺杆空气压缩机
喷油螺杆空压机组流程---（五阀六器）
无油螺杆 机壳结构 需冷却夹套冷却
喷油螺杆
单层壁
机壳内壁 需防护涂层
无涂层
转子啮合 阴阳转子不接触，需同 阳转子带阴转子，不
步齿轮锁定
需要同步齿轮
转子材料 需防护涂层或不锈钢 无涂层不需防护
转子密封 每个轴端需一组密封 无需密封
主机数量 通常需二个主机头
通常只需单机头
a
24
无油螺杆空压机气路系统
a
