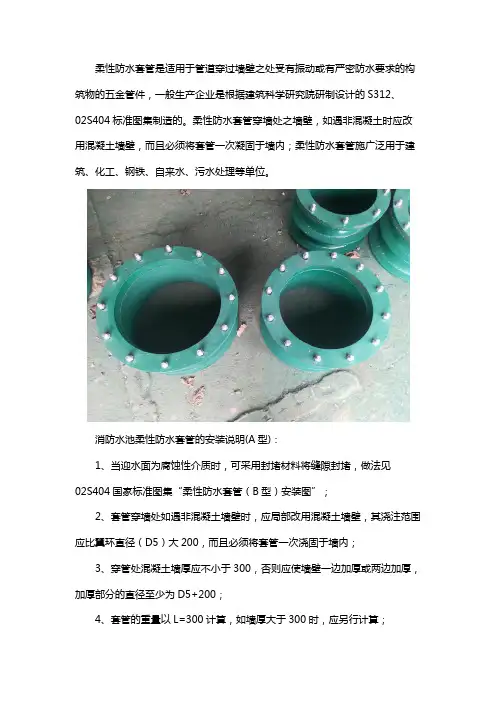

柔性防水套管预埋图

柔性防水套管是管道建设中重要的穿墙管件，预埋时有着严格的要求：

1、预埋位置应尽量避开沉降缝、伸缩缝或二个较近距离的构筑物。特殊需要时，必须经由结构工程师选用。

2、套管穿墙处如遇非混凝土墙壁时，应改用或局部改用混凝土墙壁，其浇注范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内，这样套管浇筑在墙体内时就成为一个整体,不会因热胀冷缩出现裂纹而渗漏。

预埋流程：

1、柔性防水套管预埋前，应先把法兰压盖、螺丝及密封圈拿掉，以备管道安装时使用。同时，要对套管法兰上的螺丝孔进行密封保护，以防止砂浆灌入螺丝孔影响后期管道安装。

2、当主体结构钢筋绑扎好后，按照施工图中的标高几何尺寸找准位置，然后将柔性防水套管置于钢筋中（柔性防水套管两端翼环应伸出墙体并紧挨墙体），应用三方以上钢筋夹紧固定焊牢在钢筋网中，不得歪斜。

3、安装模板时，模板对应套管预埋位置要做开洞处理，使套管两端翼环嵌于模板洞中，待模板安装完成后，进入浇筑作业。

4、浇筑完成并彻底凝固后，要对防水套管进行漏水试验，确保工程质量，最后方可进行管道的安装。
