实验二双绞线制作和小型局域网组建
规格型号 1类线 2类线 3类线 4类线
5类线
超5类线
6类线
线缆类型 CAT-1 CAT-2 CAT-3 CAT-4
CAT-5
CAT-5e
CAT-6
线缆标准 目前未被TIA/EIA承认
目前未被TIA/EIA承认
使用环境
常用在传统电话网络
曾用在 4 Mbit/s 的令牌环 网络
已被TIA/EIA-568-B所界定 提供16MHz的带宽，曾用
需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影 响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里 将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长 度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线 对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从 水晶头中脱出，造成线路的接触不良甚至中断。
压线之后水晶头凸出在外面的针脚全部压入水晶头内，而且水晶头下部 的塑料扣位也压紧在网线的灰色保护层之上。
jiangs@
17双绞线的制作源自计算机与信息科学学院 计算机网络课程组
根据需要采用T568A或T568B标准用同样的方法制作双绞线的另一端。 2.8利用测线仪对制作好的双绞线进行检测。
jiangs@
18
实验要求
计算机与信息科学学院 计算机网络课程组
一、每人制作一根直连线，测试正常后，在机柜上进行跳线，将自己的电脑 的内网网卡连接到交换机上。每个小组（6人）连接到同一台交换机上，并 设置内网网卡的IP地址，要求为同一网段，然后用ping命令测试其连通性。 二、两人为一小组，制作一根交叉线，在机柜上跳线，直接将两台电脑连接， 配置IP地址，利用ping命令进行测试。
网络基础实训之制作双绞线PPT课件
CHENLI
1
第1章 网络基础实训之制作双绞线
⑵ 理线
将4对线对分离，可看到每 个线对都由一根花线和一根 彩线缠绕而成，彩线可分为 橙、绿、蓝、棕四色，对应 的花线则分别为白橙、白绿、 白蓝和白棕，依次解开缠绕 的线对，并按标准的线序排 序，自左到右依次为：白橙、 橙、白绿、蓝、白蓝、绿、 白棕、棕
CHENLI
13
第1章 网络基础实训之局域网组网
任务三 网络协议的安装与配置
网络协议是通信双方需要遵守的通信规则，它的主要是起 到一个翻译的作用，将通信双方所使用的“语言”翻译给 对方，网络通信离开了相应的协议是不能实现的。TCP/IP 协议是现在计算机网络上广泛使用的通信协议，通常情况 下，安装操作系统时是默认安装的，一般不需要单独安装， 除非有人为的调整。
CHENLI
16
第1章 网络基础实训之对等网的组建
对等网的组建
1.物理连接 将需要组建对等网的计算机按照下图所示的方式，用直通 双绞线与集线器或交换机连接起来。
CHENLI
17
第1章 网络基础实训之对等网的组建
2.添加协议
Windows操作系统默认的协议是TCP/IP协议，在组建对等 网时，为了使计算机在网上邻居中可见，需要添加 NetBEUI协议。
⑵ 在命令窗口中输入：ping 192.168.1.10，即ping本机 的IP地址，若ping通，表示本机网络设置正常，否则需要 检查本机的相关网络设置；
⑶ 在命令窗口中输入：ping 192.168.1.14，如果ping 通，表示本机与被ping计算机的网络工作正常，否则要检 查两台计算机连接设备和物理线路。
CHENLI4Fra bibliotek第1章 网络基础实训之制作双绞线
网线之双绞线的制作方法ppt课件.ppt
(4)剪齐：
把线尽量抻直 （不要缠绕）、压平 （不要重叠）、挤紧 理顺（朝一个方向紧 靠），然后用压线钳 剪线刀口把线头剪平 齐。
(5)插入：
以拇指和中指捏住 水晶头，使有塑料弹片 的一侧向下，针脚一方 朝向远离自己的方向， 并用食指抵住；另一手 捏住双绞线外面的胶皮， 缓缓用力将8条导线同时 沿RJ-45头内的8个线槽 插入，一直插到线槽的 顶端。
橙 白棕 棕 绿 白棕 棕
T568A标准的记忆方法：绿蓝橙棕，白线在前 ，三五交换
12 3 4 5 6 7 8
白 绿
绿
白 橙蓝
蓝
白 蓝橙
橙
白 棕
棕
T568B标准的记忆方法：橙蓝绿棕，白线在前 ，三五交换
12 3 4 5 6 7 8白 Nhomakorabea橙橙
白 蓝绿
蓝
白白 绿蓝
绿
白 棕
棕
T568A的标准 <返回
T568B的标准 <返回
(6)压制：
确认所有导线都到位，
并透地水晶头检查一遍线
序无误后，就可以用压线
压入
压制RJ-45头了。
将RJ-45头从无牙的一侧推入压线钳夹槽后，用 力握紧线钳(如果您的力气不够大，可以使用双手一 起压)，将突出在外面的针脚全部压入水晶并头内。
网线的测试：
通线若缆我测的们试话把的，在线在R缆测J-为4试5直两仪 上端的的8接个口指插示入灯测应试该仪依的 次两为个绿接色口闪之过后，，证打明开测 了试网仪线我制们作可成以功看，到可测试 以仪顺上利的的两完组成指数示据灯的都发在 送闪与动接。收。
网线之双绞线的制作方法
——— 全南县高级职业技术学校 制作人：易欢
双绞线的制作方法
双绞线的制作PPT课件
a
13
双绞线的连接方式
3.连接网卡和集线器 如果左手握住水晶头，将有
弹片的一面朝下，带金属片的 一面朝上，线头的插孔朝向右 手一侧时，可以看到连接头中 的8个引脚。为了叙述方便， 我们对引脚进行编号，如图1 所示。
a
14
双绞线的连接方式
3.连接网卡和集线器 双绞线连接网卡和
集线器时，两端的RJ45水晶头中线对的分 布排列必须是完全一 致的，称为"直通"的 排列方式。如图2所 示。

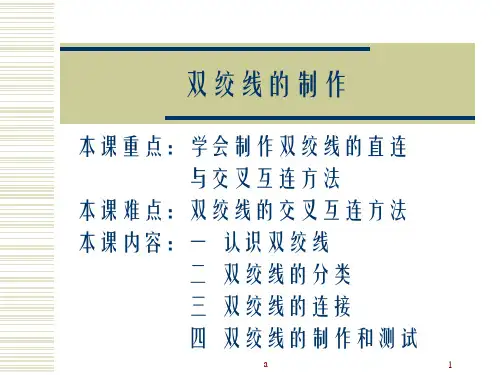

双绞线的制作
本课重点：学会制作双绞线的直连 与交叉互连方法
本课难点：双绞线的交叉互连方法 本课内容：一 认识双绞线
二 双绞线的分类 三 双绞线的连接 四 双绞线的制作和测试
a
1
双绞线的制作
a
2
双绞线的组成特点
双绞线电缆中通常封装着一对或一对以上的双绞线， 为了降低信号干扰程度，每一对双绞线一般都是由两根绝 缘铜导线相互纽绕而成，每根铜导线的绝缘层上分别涂有 不同的颜色，以示区别。
a
11
双绞线的连接方式
2.正确认识RJ-45连接头
RJ-45接頭腳位分析： 1為RE+(接收+)
2為RE-(接收-) 3為TR+(傳送+) 6為TR-(傳送-)a Nhomakorabea12
双绞线的连接方式
在小型局域网中，通常使用的连接设备是双绞线、 网卡和集线器。用双绞线连接网卡和集线器的方式共 有三种：网卡到集线器、集线器到集线器和网卡到网 卡的连接。三种不同的连接方式下，双绞线两端的RJ45连接器（俗称水晶头）中线的排列也不一样，现以 最常用的5类非屏蔽双绞线为例，分别介绍一下双绞 线的三种连接方式及线对排列。
双绞线制作.ppt
实验二：双绞线制作
双绞线的制作
网络线的制作
直通线
交叉线
网络线的制作
直通线用于:
计算机和集线器、计算机和交换机、路由器和集 线器、路由器和交换机之间的连接
交叉线用于:
计算机与计算机、集线器和集线器、交换机和交 换机、路由器和计算机之间的连接
网络线的制作
T568A：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
另一端的制作
重复步骤2到步骤7，再制作另一端的RJ－45接 头。因为工作站与集线器之间是直接对接，所 以另一端RJ－45接头的引脚接法完全一样。完 成后的连接线两端的RJ－45接头无论引脚和颜 色都完全～样，这种连接方法适用于集线器HUB （或交换机）和计算机网卡之间的连接。
左起：白橙／橙／白绿／蓝／白蓝/绿/白棕/棕； （二）双绞线直连两个网卡
步骤3： 将绿色对线与蓝色对线放在中 间位置，而橙色对线与棕色对 线保持不动， 即放在靠外的 位置，如图所示
10
网络线的制作-理线
步骤4： 小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B的标准来制作接头，所 以线对颜色是有一定顺序的（如图所 示）。
11
注意
需要特别注意的是，绿色条线应该跨越 蓝色对线。这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕 ／棕 常见的错误接法是将绿色线放到 第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是 正确的，因为在100BaseT网络中，第3 只脚与第6只脚是同一对的，所以需要 使用同一对残。（见标准EIA／TIA 568B） 左起：白橙／橙／白绿／绿／ 白蓝／蓝／白棕／棕
双绞线的制作
网络线的制作
直通线
交叉线
网络线的制作
直通线用于:
计算机和集线器、计算机和交换机、路由器和集 线器、路由器和交换机之间的连接
交叉线用于:
计算机与计算机、集线器和集线器、交换机和交 换机、路由器和计算机之间的连接
网络线的制作
T568A：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
另一端的制作
重复步骤2到步骤7，再制作另一端的RJ－45接 头。因为工作站与集线器之间是直接对接，所 以另一端RJ－45接头的引脚接法完全一样。完 成后的连接线两端的RJ－45接头无论引脚和颜 色都完全～样，这种连接方法适用于集线器HUB （或交换机）和计算机网卡之间的连接。
左起：白橙／橙／白绿／蓝／白蓝/绿/白棕/棕； （二）双绞线直连两个网卡
步骤3： 将绿色对线与蓝色对线放在中 间位置，而橙色对线与棕色对 线保持不动， 即放在靠外的 位置，如图所示
10
网络线的制作-理线
步骤4： 小心的剥开每一对线，因为我们是遵循 EIA／TIA 568B的标准来制作接头，所 以线对颜色是有一定顺序的（如图所 示）。
11
注意
需要特别注意的是，绿色条线应该跨越 蓝色对线。这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕 ／棕 常见的错误接法是将绿色线放到 第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是 正确的，因为在100BaseT网络中，第3 只脚与第6只脚是同一对的，所以需要 使用同一对残。（见标准EIA／TIA 568B） 左起：白橙／橙／白绿／绿／ 白蓝／蓝／白棕／棕
《局域网组建》PPT课件
IP地址表示方法
点分十进制表示法，由四组数字组成，每组数字之间用小数点 隔开，每组数字的取值范围为0~255。
子网掩码作用及设置方法
子网掩码作用
用于划分子网，将IP地址的网络部分和主机部分区分开，从而确定子网规模和每个子网 中的主机数量。
子网掩码设置方法
将IP地址与子网掩码进行按位与运算，得到网络地址；将网络地址与子网掩码取反后进 行按位或运算，得到广播地址。根据网络规模和实际需求，选择合适的子网掩码长度。
配置ACL规则
在路由器或交换机上配置ACL规则，定义允许或拒绝特定IP地址、端口号或协议类型的网络 流量。
应用ACL
将配置好的ACL应用到相应的接口或方向上，实现对局域网内不同用户或设备的访问控制。 例如，可以限制某些用户只能访问特定的共享资源或禁止某些设备的网络访问权限。
06 故障诊断与排除技巧
常见故障现象描述
网络连接故障
IP地址配置错误
电脑无法连接到局域网或互 联网，可能表现为网络图标 异常、无法访问网络资源等。
IP地址配置不正确，导致电 脑无法与其他设备通信，可 能表现为网络不通、ping命 令失败等。
网络设备故障
交换机、路由器等网络设备 出现故障，导致网络传输异 常，可能表现为设备指示灯 异常、网络时断时续等。
服务器存储设备配置建议
服务器
选择高性能、高稳定性的服务器，确 保数据处理能力和数据存储安全。考 虑采用冗余设计，如RAID技术，提高 数据安全性。
存储设备
根据数据量和访问需求选择合适的存储 设备，如硬盘、SSD等。对于重要数据， 建议采用数据备份和恢复措施，如定期 备份、远程备份等。
03 软件配置与安装调试
选择依据
双绞线制作课件PPT
任务
疫情期间山西管理职业学院学生处想要及时了解学生动态，需要在操场、食堂、篮球 场等学生活动的公共区域部署监控网络，方便管理教师及时掌握学生在校园内的动态。
现需要请你帮忙部署食堂监控网络，你应该选取什么通信介质？
双绞线制作技术原理
双绞线制作材料
双绞线制作工具
双绞线工具
双绞线制作标准线序
T568B的线序为：
橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
网线制作步骤
剥皮
排序
剪齐
插入
压制
测线
网线制作注意事项
1、剥线时，不可太深，太用力，否则容易把网线剪断； 2、一定要把每根网线紧紧的顶到水晶头的末端，否则可能不通。 4、捋线时候，不要太用力，以免将网线拗断。
小结
剥皮
• 三厘米 左右
排序
• 依据 568B类 线序
剪齐
• 预留一 厘米
插入
• 用力顶 到水晶 头底部
压制
• 使所以 铜片与 网线接 触
测线
• 测试灯 顺序跳 闪亮
实训任务
制作五根双绞线，要求制作结实，，排线整齐，不能出现交叉，水晶头 不能有松动，不能有引线残留。
双绞线制作
信息管理系-夏鹏
教学目标
能力目标 运用所学知识能够独立完成双绞线制作并注意操作要点 知识目标 熟悉双绞线制作标准及用途 素质目标 培养耐心、细致、高效的职业素养
课前回顾
常见的有线通性介质有: 双绞线、光纤、同轴电缆
网络部署介质 双绞线，传输距离（有效传输距离为100M） 光纤，传输距离（单模20KM-120KM、多模2KM-5KM） 同轴电缆，传输距离（200M）
动手组建小型局域网PPT
3.4 动手组建小型局域网
网络规划
建网需求：三台电脑、通讯连接设备（路由器、交换机、 集线器）、传输介质（双绞线、光纤）、网卡1、三台电脑（一台做服务器，两台做工作站）、通讯连 接设备（交换机、集线器）、传输介质（双绞线、光 纤）、网卡
2、三台电脑（三台电脑都是平等的）、通讯连接设备
2、工作站的设置
工作站网卡配置：如果是安装的sygate，则它会自动分配，可以不设 置。如果安装的是Winroute，可以设置为静态IP地址，如： 192.168.0.2……，子网掩码为255.255.255.0，网关为代理服务器的内 网网卡地址。
测试运行
如一切正常，三台机器都可以正常上网了。 如中间有什么问题，那么排除故障：
实践
如果在运行时出现了下面的问题，故障可能出现在什么地 方？该如何解决？
外网网卡有问题或者设置错误， 或者是连接外网的网线有问题
代理服务软件设置有问题，或者 是交换机有问题，内网连接线问 题，或者内网网卡设置问题等等 不能上网的工作站的内网网卡设 置问题，网关没设置
综合练习
四 防火墙
环型 七
混合
（路由器）、传输介质（双绞线、光纤）、网卡
添置硬件和软件
1、添置硬件
添置的硬件：三台电脑、通讯连接设备（路由器、交换机、集线 器）、传输介质（双绞线、光纤）、网卡
查找相关资料并思考：
1、作为代理服务器的计算机和作为工作站的计算机性能上的要求一 样吗？为什么？
2、你准备用哪种通讯连接设备（路由器、交换机还是集线器）
交换机与集线器的区别
三者区别
3、你准备选择哪种传输介质（双绞线、光纤），为什么？
第二种方案：三台电脑同时用传输介质连接到路由器，路由器 连接到外网上。如果是无线路由，则每台电脑需配置一块无 线网卡，直接通过无线发射就可以上网了。具体如：
网络规划
建网需求：三台电脑、通讯连接设备（路由器、交换机、 集线器）、传输介质（双绞线、光纤）、网卡1、三台电脑（一台做服务器，两台做工作站）、通讯连 接设备（交换机、集线器）、传输介质（双绞线、光 纤）、网卡
2、三台电脑（三台电脑都是平等的）、通讯连接设备
2、工作站的设置
工作站网卡配置：如果是安装的sygate，则它会自动分配，可以不设 置。如果安装的是Winroute，可以设置为静态IP地址，如： 192.168.0.2……，子网掩码为255.255.255.0，网关为代理服务器的内 网网卡地址。
测试运行
如一切正常，三台机器都可以正常上网了。 如中间有什么问题，那么排除故障：
实践
如果在运行时出现了下面的问题，故障可能出现在什么地 方？该如何解决？
外网网卡有问题或者设置错误， 或者是连接外网的网线有问题
代理服务软件设置有问题，或者 是交换机有问题，内网连接线问 题，或者内网网卡设置问题等等 不能上网的工作站的内网网卡设 置问题，网关没设置
综合练习
四 防火墙
环型 七
混合
（路由器）、传输介质（双绞线、光纤）、网卡
添置硬件和软件
1、添置硬件
添置的硬件：三台电脑、通讯连接设备（路由器、交换机、集线 器）、传输介质（双绞线、光纤）、网卡
查找相关资料并思考：
1、作为代理服务器的计算机和作为工作站的计算机性能上的要求一 样吗？为什么？
2、你准备用哪种通讯连接设备（路由器、交换机还是集线器）
交换机与集线器的区别
三者区别
3、你准备选择哪种传输介质（双绞线、光纤），为什么？
第二种方案：三台电脑同时用传输介质连接到路由器，路由器 连接到外网上。如果是无线路由，则每台电脑需配置一块无 线网卡，直接通过无线发射就可以上网了。具体如：
