电磁屏蔽涂料
电磁兼容解决方案
电磁兼容解决方案电磁兼容（Electromagnetic Compatibility，简称EMC）是指各种电子设备在相互连接和共存的情况下，能够在无干扰和无辐射的条件下正常工作的能力。
在现代社会中，电子设备的广泛应用使得电磁兼容问题日益突出。
为了解决这一问题，人们提出了各种电磁兼容解决方案。
本文将从五个方面详细介绍这些解决方案。
一、电磁屏蔽技术1.1 金属屏蔽：利用金属材料对电磁波进行屏蔽，如使用金属外壳、金属屏蔽罩等。
1.2 电磁屏蔽涂料：在电子设备表面涂覆电磁屏蔽涂料，以提高设备的屏蔽性能。
1.3 电磁隔离设计：通过合理的电路布局和屏蔽结构设计，减少电磁辐射和电磁感应。
二、电磁干扰抑制技术2.1 滤波器设计：在电子设备的电源线路、信号线路等关键位置添加滤波器，以阻止电磁干扰信号的传播。
2.2 接地设计：合理的接地设计能够有效地抑制电磁干扰，如采用单点接地、分层接地等方法。
2.3 电磁屏蔽设计：在电子设备内部采用屏蔽隔离措施，减少电磁干扰的传播。
三、电磁辐射控制技术3.1 电磁辐射测试：通过对电子设备进行电磁辐射测试，了解辐射源和辐射路径，从而采取相应的控制措施。
3.2 电磁辐射限制：根据不同的电子设备，制定相应的辐射限制标准，确保设备的辐射水平在合理范围内。
3.3 电磁辐射抑制：采用电磁屏蔽、滤波器等措施，减少电磁辐射的产生和传播。
四、电磁感应抑制技术4.1 电磁感应测试：通过对电子设备进行电磁感应测试，了解感应源和感应路径，从而采取相应的控制措施。
4.2 电磁感应限制：根据不同的电子设备，制定相应的感应限制标准，确保设备的感应水平在合理范围内。
4.3 电磁感应抑制：采用电磁屏蔽、隔离设计等措施，减少电磁感应的产生和传播。
五、电磁兼容测试技术5.1 电磁兼容测试方法：制定合理的测试方法，对电子设备进行电磁兼容测试，评估设备的兼容性能。
5.2 电磁兼容测试标准：根据不同的应用领域和设备类型，制定相应的兼容性测试标准，确保设备的兼容性能达到要求。
电磁波屏蔽涂料
电磁波屏蔽涂料随着信息技术的飞速发展，计算机网络、信息处理设备、电子通信设备及各种电器设备作为信息技术的载体已在各个行业广泛应用，特别是电子元件小型化、高度集成化以及电子仪器仪表轻量化、高速化和数字化；电磁信号，由于其易受外界电磁干扰而出现动作失误，从而带来严重后果，因此必须采取各种有效防护措施，才能保障其不受干扰和瘫痪。
从电磁信号泄露失密方面而言，无论军事机密或是商业机密，通过电磁波的泄露，都会给相关单位造成极大的损失，为此必须采取相应的屏蔽措施，防止电磁信号泄露和被侦测，以防失密；从预防电磁波污染来讲，现在对各种电磁污染危害的防护已引起环保部门和有关方面的高度重视，屏蔽电磁污染使其限定在一定区域，已成为环保领域最为活跃的研究课题之一。
电磁屏蔽涂料：是一种在化学溶剂中掺人导电颗粒，并能喷涂于 ABS 等工程塑料、玻璃钢、木材、水泥墙面等非金属材料上，对电磁波进行屏蔽的功能性涂料。
具有室温固化、附着力强的优点，是手机，显示器、打印机及各类仪表的非金属壳体进行电磁屏蔽最为简便的一种处理方式。
电磁屏蔽涂料由合成树脂、导电填料、溶剂配制而成，将其涂覆于基材表面形成一层固化膜，从而产生导电屏蔽效果。
涂覆方法主要采用喷涂、刷涂、浸涂和辊涂等。
导电涂料作为电磁屏蔽材料的最大优点是成本低，简单实用且适用面广，使用最多的是银系导电涂料，也是开发最早的品种之一。
目前常用的电磁屏蔽涂料主要是以复合法制得的，它由树脂、稀释剂、添加剂以及导电性填料等所组成。
树脂具有粘接性，常用的有环氧树脂、聚氨酯、酚醛、聚酰亚胺、丙烯酸等树脂。
使用时可根据其固化条件，耐温、耐磨、硬度、挠曲等要求加以选择，也可将各类树脂混合使用以获得综合性能。
稀释剂和添加剂用以降低树脂的粘度，浸润填充物，常用的有甲基溶纤剂、松木油、乙二醇丁醚醋酸酯等，烯释剂一般不采用溶剂型的，以避免发生气泡而降低导电性和粘接性。
添加剂用来改进导电胶的性能，如分散剂能使导电填料充分分散，补强剂能增大附着力等。
电磁屏蔽和吸波材料的研究进展
电磁屏蔽和吸波材料1、引言随着现代电子工业的快速进展,各种无线通信系统和高频电子器件数量的急剧增加,导致了电磁干扰现象的增多和电磁污染问题的日渐突出。
电磁波辐射已成为继噪声污染、大气污染、水污染、固体废物污染之后的又一大公害。
电磁波辐射产生的电磁干扰〔EMI〕不仅会影响各种电子设备的正常运行，而且对身体安康也有危害。
目前,主要的抗电磁千扰技术包括:屏蔽技术、接地技术和滤波技术。
其中,屏蔽技术的主要方法是承受各种屏蔽材料对电磁辐射进展有效阻隔与损耗。
吸波功能材料的争论是军事隐身技术领域中的前沿课题之一，其目的是最大限度地削减或消退雷达、红外等对目标的探测。
世界上多个国家相继开放了对战机、巡航、舰艇等军事用吸波材料的争论。
由于电磁屏蔽材料和吸波材料在社会生活和国防建设中的重要作用，因而其争论开发成为人们日益关注的重要课题。
2、电磁屏蔽和吸波材料的根本原理材料对电磁波屏蔽和吸取的程度用屏蔽效能〔SE〕来表示，单位为分贝(dB)，一般来说，SE 越大，则衰减的程度越高。
2.1屏蔽体对电磁波的衰减机理屏蔽体对电磁波的衰减机理有3 种: (l)空气·屏蔽体界面的阻抗不连续性,对入射电磁波产生反射衰减; (2)未被外表反射而进入屏蔽体内的电磁波被屏蔽材料吸取的衰减; (3)进入屏蔽体内未被吸取衰减的电磁波到达屏蔽体一空气界面时因阻抗不连续性被反射,并在屏蔽体内部发生屡次反射衰减。
屏蔽效能可用下式表示：SE = SET + SER+ SEA M(1)式中：SE 表示反射损失，SE 表示吸取损失，SE 表示屡次反射损R A M失。
2.2吸波材料的根本物理原理吸波材料的根本物理原理是，材料对入射电磁波实现有效吸取，将电磁波能量转换为热能或其它形式的能量而损耗掉。
该材料应具备两个特性即波阻抗匹配特性和衰减特性。
波阻抗匹配特性即制造特别的边界条件是入射电磁波在材料介质外表的反射系数r 最小，从而尽可能的从外表进入介质内部。

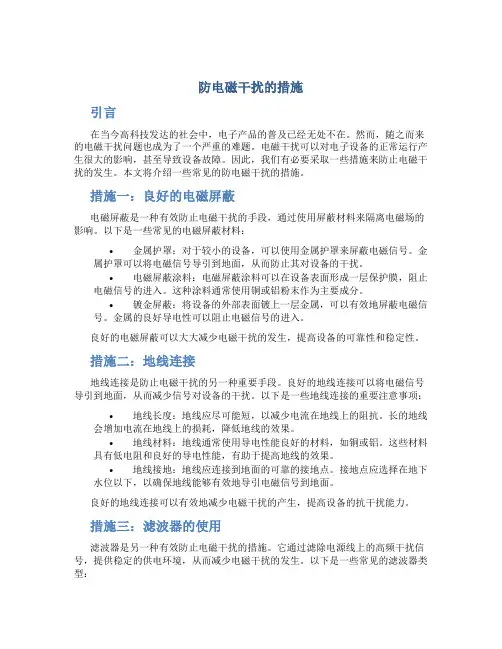

防电磁干扰的措施
防电磁干扰的措施引言在当今高科技发达的社会中，电子产品的普及已经无处不在。
然而，随之而来的电磁干扰问题也成为了一个严重的难题。
电磁干扰可以对电子设备的正常运行产生很大的影响，甚至导致设备故障。
因此，我们有必要采取一些措施来防止电磁干扰的发生。
本文将介绍一些常见的防电磁干扰的措施。
措施一：良好的电磁屏蔽电磁屏蔽是一种有效防止电磁干扰的手段，通过使用屏蔽材料来隔离电磁场的影响。
以下是一些常见的电磁屏蔽材料：•金属护罩：对于较小的设备，可以使用金属护罩来屏蔽电磁信号。
金属护罩可以将电磁信号导引到地面，从而防止其对设备的干扰。
•电磁屏蔽涂料：电磁屏蔽涂料可以在设备表面形成一层保护膜，阻止电磁信号的进入。
这种涂料通常使用铜或铝粉末作为主要成分。
•镀金屏蔽：将设备的外部表面镀上一层金属，可以有效地屏蔽电磁信号。
金属的良好导电性可以阻止电磁信号的进入。
良好的电磁屏蔽可以大大减少电磁干扰的发生，提高设备的可靠性和稳定性。
措施二：地线连接地线连接是防止电磁干扰的另一种重要手段。
良好的地线连接可以将电磁信号导引到地面，从而减少信号对设备的干扰。
以下是一些地线连接的重要注意事项：•地线长度：地线应尽可能短，以减少电流在地线上的阻抗。
长的地线会增加电流在地线上的损耗，降低地线的效果。
•地线材料：地线通常使用导电性能良好的材料，如铜或铝。
这些材料具有低电阻和良好的导电性能，有助于提高地线的效果。
•地线接地：地线应连接到地面的可靠的接地点。
接地点应选择在地下水位以下，以确保地线能够有效地导引电磁信号到地面。
良好的地线连接可以有效地减少电磁干扰的产生，提高设备的抗干扰能力。
措施三：滤波器的使用滤波器是另一种有效防止电磁干扰的措施。
它通过滤除电源线上的高频干扰信号，提供稳定的供电环境，从而减少电磁干扰的发生。
以下是一些常见的滤波器类型：•EMI滤波器：EMI滤波器主要用于滤除电磁干扰信号。
它可以安装在电源线入口处，提供良好的抗干扰能力。
粉末涂料的电磁屏蔽性能研究与优化
粉末涂料的电磁屏蔽性能研究与优化随着电子技术的不断发展和应用，电磁辐射对人们的生活产生了重要影响。
为了保障人体健康和电子设备的正常运行，电磁辐射的控制和屏蔽成为一项重要的研究课题。
粉末涂料作为一种常见的电磁屏蔽材料，具有较好的屏蔽效果和广泛的应用前景。
本文将围绕粉末涂料的电磁屏蔽性能展开研究，并探讨如何优化其性能。
首先，我们需要了解粉末涂料的电磁波屏蔽机制。
粉末涂料主要通过两种方式实现电磁波屏蔽：反射和吸收。
当电磁波射到粉末涂料表面时，一部分电磁波会被反射回去，另一部分则会被吸收。
反射和吸收的比例取决于粉末涂料的成分和结构。
因此，我们可以通过调整粉末涂料的成分和结构来优化其电磁屏蔽性能。
其次，要研究粉末涂料的电磁屏蔽性能，我们需要选择合适的实验方法和评价指标。
一种常用的实验方法是将粉末涂料均匀地涂覆在待测试材料表面，并使用适当的设备测量其电磁波屏蔽效果。
评价指标可以包括屏蔽效率、屏蔽效果的频率响应、表面观察等。
通过实验数据的分析和对比，可以确定最佳粉末涂料配方和涂层结构。
要优化粉末涂料的电磁屏蔽性能，首先需要考虑材料的选择和组分的设计。
一些金属粉末如铜铝和银等具有良好的导电性和屏蔽性能，可以作为粉末涂料的主要成分。
此外，还可以添加一些填充材料和增塑剂，以提高涂料的可塑性和粘附性。
同时调整涂料的配方和成膜工艺，可以改变涂层的厚度和结构，从而改善电磁屏蔽效果。
此外，还可以通过纳米技术对粉末涂料进行改性，以进一步提高其电磁屏蔽性能。
纳米材料具有较大的比表面积和较高的表面能，能够显著增强材料的吸收能力和屏蔽效果。
一些纳米粉末如石墨烯、纳米银和铜氧化物等可以通过添加到粉末涂料中来实现性能优化。
最后，为了实现粉末涂料的电磁屏蔽性能的优化，我们还应考虑涂料涂覆工艺和应用环境的因素。
合适的涂层厚度和涂覆方法可以提高电磁屏蔽效果。
同时，涂料在使用时要考虑其与周围环境的匹配性和稳定性，避免因温度、湿度等因素引起性能变化。
电磁屏蔽导电涂料厚度标准
电磁屏蔽导电涂料厚度标准电磁屏蔽导电涂料是一种特殊的涂料，具有导电性能并能有效屏蔽电磁辐射。
在应用于电子设备和通信系统等领域时，确定合适的涂料厚度非常重要，以确保其有效的电磁屏蔽性能。
以下是关于电磁屏蔽导电涂料厚度标准的详细信息。
1. 电磁屏蔽导电涂料的作用和原理电磁屏蔽导电涂料的主要作用是用于屏蔽电磁辐射。
电子设备和通信系统中的电磁辐射可能对周围的设备和环境产生干扰和损害，因此需要采取措施来限制电磁辐射的传播范围。
导电涂料通过其导电性能，能够吸收和散射电磁波，从而减少电磁辐射的传播。
导电涂料的导电性能取决于其中添加的导电材料，如金属颗粒或导电纤维。
这些导电材料能够形成连续的导电网络，使涂料表面具有良好的导电特性。
当电磁辐射通过导电涂料时，导电网络能够吸收电磁波并将其转化为热能。
2. 电磁屏蔽导电涂料厚度的影响因素电磁屏蔽导电涂料的厚度对其屏蔽效果有重要影响。
合适的涂料厚度可以提供足够的导电路径，确保电磁辐射能够被有效吸收和散射。
以下是影响涂料厚度选择的关键因素：2.1 材料的电导率导电涂料中添加的导电材料的电导率直接影响导电网络的连通性。
通常，电导率越高，涂料对电磁辐射的屏蔽效果越好。
因此，在选择涂料厚度时，应考虑导电材料的电导率。
2.2 频率范围电磁波的频率范围也会影响涂料厚度的选择。
不同频率的电磁波在导电涂料中的传播方式不同。
对于低频电磁波，涂料厚度可以较大，因为电磁波的穿透能力较弱。
而对于高频电磁波，应采取较薄的涂料厚度，以提供更好的屏蔽效果。
2.3 设备要求不同的电子设备和通信系统对电磁屏蔽的要求也不同。
有些设备需要更高的屏蔽性能，因此需要较厚的涂料层来提供更好的屏蔽效果。
而对于其他应用，较薄的涂料层可能已经满足要求。
3. 常见的电磁屏蔽导电涂料厚度标准根据不同的应用需求，各行业和组织制定了不同的电磁屏蔽导电涂料厚度标准。
以下是一些常见的标准：3.1 航空航天领域航空航天领域对电磁屏蔽要求较高，常用的涂料厚度标准为10-20微米。
电磁波屏蔽材料分类及应用
电磁波屏蔽材料分类及应用电磁波屏蔽材料是指具有屏蔽电磁波能力的材料，主要用于阻挡电磁波的传播和降低电磁波的干扰。
根据屏蔽效果和工作频率范围的不同，电磁波屏蔽材料可以分为导电性材料和电磁屏蔽材料两大类。
一、导电性材料1. 金属材料：金属材料是最常见的导电性材料，具有较高的电导率和良好的电磁屏蔽效果，常见的金属材料有铜、铝、镍、钢铁等。
金属材料可以有效地反射和吸收电磁波，并将其转化为热能散发出去，从而降低电磁波的干扰。
金属材料通常用于制作金属屏蔽箱、金属屏蔽膜和金属屏蔽网等。
2. 导电涂料：导电涂料是一种将导电颜料或导电填料加入到涂料体系中制成的特殊涂料，具有较好的导电性能和电磁屏蔽效果。
导电涂料具有涂覆方便、造价较低的优势，可以广泛应用于各种需要电磁屏蔽的设备和电子产品中。
3. 导电橡胶：导电橡胶是一种将导电填料加入到橡胶基质中制成的材料，具有良好的弹性和韧性，同时具备较高的导电性能和电磁波屏蔽效果。
导电橡胶在航空航天、电子通信、医疗器械等领域得到广泛应用。
二、电磁屏蔽材料1. 电磁屏蔽膜：电磁屏蔽膜是一种由多层薄膜复合而成的材料，具有良好的屏蔽效果和较高的透明度。
电磁屏蔽膜表面经过特殊处理，表现出较好的耐腐蚀性和耐磨性。
电磁屏蔽膜广泛应用于电子显示器、手机等设备的屏幕保护膜中。
2. 电磁屏蔽布：电磁屏蔽布是一种由导电金属纤维和织物基材组成的材料，具有良好的导电性能和灵活性。
电磁屏蔽布可以做成各种形状和尺寸的屏蔽罩，用于包覆电子设备和仪器仪表，有效地降低电磁波的干扰。
3. 电磁屏蔽粉末：电磁屏蔽粉末是一种将导电粉末加入到塑料或橡胶基质中制成的材料，具有良好的导电性和电磁屏蔽效果。
电磁屏蔽粉末可以用于制作电磁屏蔽材料，如电磁屏蔽膜、电磁屏蔽涂料等。
根据应用领域的不同，电磁波屏蔽材料还可以分为电子产品屏蔽材料、医疗器械屏蔽材料、航空航天屏蔽材料等。
在电子产品中，电磁波屏蔽材料主要用于手机、电脑、电视等设备的屏幕、外壳和内部电路的屏蔽，以提高设备的抗干扰能力和电磁兼容性。
屏蔽材料有哪些
屏蔽材料有哪些
屏蔽材料是一种可以隔绝电磁辐射的材料，它可以在电子设备、无线通信、医疗设备、飞机和船舶等领域中起到重要作用。
以下是一些常见的屏蔽材料：
1. 电磁屏蔽金属板：金属板是最常见的屏蔽材料之一。
它们可以通过反射、吸收或散射电磁波来实现屏蔽效果。
常见的金属屏蔽材料包括铁板、铜板和铝板。
2. 电磁屏蔽漆：电磁屏蔽漆是一种特殊的涂料，它含有金属纤维或粉末，可以在表面形成一层连续的金属层，有效地屏蔽电磁辐射。
这种屏蔽材料适用于电子设备、通信设备和医疗设备等领域。
3. 电磁隔离材料：电磁隔离材料是一种通过改变电场和磁场分布来屏蔽电磁辐射的材料。
常见的电磁隔离材料包括电磁吸波材料、电磁屏蔽蜂窝材料和电磁屏蔽棒材料等。
这些材料通常由各种金属、合金和复合材料制成。
4. 电磁隔断材料：电磁隔断材料是一种可以屏蔽电磁辐射的边界材料。
它们通常由铁氧体、铜和铅等导电材料制成。
这些材料可以有效地吸收电磁波，阻挡它们的传播。
5. 电磁屏蔽织物：电磁屏蔽织物可以有效地阻挡电磁辐射的穿透。
它们通常由铜、铁和铅等金属纤维或导电纤维制成，并用于制作电磁屏蔽服装、窗帘和座椅等产品。
6. 电磁隔断膜：电磁隔断膜是一种通过在材料表面涂覆特殊的电磁屏蔽涂层来屏蔽电磁辐射的材料。
这些隔断膜通常由氧化铁、碳纳米管和聚合物等材料制成。
总之，屏蔽材料在电磁辐射防护和电磁兼容性方面起着重要作用。
不同的应用领域需要不同类型的屏蔽材料，这些材料的选择应根据具体的需求和要求来确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.4电磁屏蔽涂料
1.4. 1电磁屏蔽涂料的组成及分类
电磁屏蔽涂料按其组成及导电机理可分为本体型和复合型两大类。
本体型电磁屏蔽涂料是指涂料中成膜高分子化合物本身具有导电性，无需再添加其他导电性组分。
导电高分子化合物具有质量轻、可通过分子设计进行电阻率调节等优点，由于合成及加工困难，成本高，应用受到限制，在现阶段仅限于实验室研究，尚未有商业化产品出现。
目前，所说的电磁屏蔽涂料通常是指复合型电磁屏蔽涂料。
它由成膜物质（粘结剂）、填（颜）料、助剂及溶剂组成，其中至少有一种组份是具有导电性能。
一般采用绝缘高聚物为成膜物，•加入导电填料提供自由载流子而使其具有导电性。
常用的树脂有环氧树脂、聚胺脂、酚醛、聚酞亚胺和丙烯酸树脂等。
142电磁屏蔽涂料用填料
由1.4.1可知，电磁屏蔽涂料其组分中起屏蔽作用的为导电填料粒子，导电填料又称为导电剂，是电磁屏蔽涂料的重要组成部分。
导电填料的种类可以作为屏蔽涂料的一个分类依
据。
常见的一些导电填料及性能见表 1.3 a
从表1.3中可以看出：金属系填料相比其他填料具有电阻率低、导电性能好、屏蔽效能((SE)较高、
外观具有金属光泽等优点，但是在实际工业应用也存在一些的问题，下面分别进行分析。
1.金、银填料
银是最早使用的导电填料。
银的优点是电阻率低，导电性好，氧化速度慢而且银的氧化物也具有导电性。
使用金、银作为导电填料主要有两个问题：其一是价格昂
贵，其二是由于贵金属密度大在途层内产生迁移带来的弊端。
银的迁移现象是当银作为电极使用时，从阴极来的银在阳极成树枝生长，导致短路现象I42】。
2。
铜填料
铜是容易被氧化的金属，其氧化物是绝缘体。
若不做特殊处理，铜是不能用作达导电填料的。
这是因
为涂层的电导率会随时间延长，氧化程度增加，电阻增大。
目前
的防氧化技术主要有如下几种
（1）表面镀金属；
（2）加入还原剂将铜粉表面的氧化铜还原为铜；
（3）有机磷化物处理：用有机磷化物先将铜粉进行预处理，再与基料混合制成
涂料；
（4）聚合物稀溶液处理。
但是无论采用哪种处理方式，都将增加电磁屏蔽涂料的处理成本，填料电磁屏蔽稳定性降低。
3.镍填料
镍粉价格适中，性能与银基本接近，稳定性介于银粉和铜粉之间。
在实际使用过程中，也存在由于镍粉在涂层中迁移所导致的导电性下降问题。
目前，由于镍基涂料价格适中，屏蔽效果好，抗氧化能力比
铜强，因而成为当前欧美等国电磁屏蔽用涂料的主流。
其主要缺点有：
（1）镍基屏蔽涂料在低、中频段效果好，在高频区电磁屏蔽效果不理想【43】
（2 ）镍基屏蔽涂料的导电性（从某种程度来说也就是其屏蔽效能）受导电镍粉
的大小、形状、含量以及成膜树脂的种类以及固化条件等影响较大；
（3 ）镍粉在空气环境中与铜粉一样，也存在着氧化腐蚀，从而降低乃至最后丧
失其导电性能；
（4）在涂料储存过程中金属填料的沉降问题。
1.4.3金属导电填料对涂料导电性能的影响
影响电磁屏蔽涂料导电性的因素很多，主要有三大方面的因素：组分材料的影响、
复合状态的影响、使用环境条件的影响。
其中起决定作用的是组分材料的影响，而组
分材料中导电填料的性质从某种程度来说决定了涂料的导电性能。
金属系填料从形态上又可以分为金属粉末、金属纤维和金属合金。
常见金属的导
电性能见表1.4[']0
(1)金属粉末
金属粉末粒径的密度、大小以及形状对导电复合材料的电阻率影响较大。
在相同
的条件下，金属粉末粒径越小，越易形成导电通道，达到相同电阻率所需金属粉的体
积含量越小。
但金属粉末含量一般在50%以上时，才会使材料电阻率达到导电复合涂料的
要求，这必然会对复合材料的力学强度产生影响。
另外，由于金属的密度远大于
聚合物基体的密度，因此在复合涂料的成型过程中容易出现分层或不均匀现象，影响材料质量稳定性。
(2)金属纤维
金属纤维与金属粉相比，金属纤维的应用更为广泛。
它具有质量轻、易加工等特
点。
金属作为导电复合材料的导电体也存在一些问题，金属填料的密度较高，按球形
粒子考虑，理论上的渗滤阐值为Qc=0.38，加入如此多的量，复合材料的密度将显著
提高。
有些问题是聚合物及填充剂本身带来的，例如铜会催化一些聚合物降解，铁、
铜、铝的颗粒表面容易迅速氧化，所形成的氧化层是非导电体，因而在很大程度上破坏了复合材料的导电性能，而且颗粒越小，这种影响就越严重，因为细小颗粒的氧化
层远大于大尺寸的颗粒。
据Prosvirin和Savitskii报道[as]:氧化铝的电阻率高达
1护O-cm. Schee:也报道铝颗粒表面的氧化层会使金属颗粒的芯部绝缘，一旦颗粒表面被氧化，即使加入大量的金属填料，复合材料仍然是不导电的。
为减少填充金属的量并增加导电复合体系的强度，常使用金属纤维、镀金属纤维、薄片状金属和带状金属作填料；为增强填料与基体的相容性，常将纤维状金属与粉末状金属并用。
金属镍的氧化速率慢，通常将镀镍粒子和镀镍纤维作为导电体使用。
1.4:4低频磁场屏蔽涂料的电磁屏蔽特点
一般来说，电磁屏蔽涂料按电磁场的不同分为电场屏蔽涂料、平面波电磁场屏蔽
涂料、磁场屏蔽涂料三类，其中磁场屏蔽涂料又可以分为【伺：低频磁场屏蔽涂料、
频磁场屏蔽涂料以及交变电磁场屏蔽涂料。
对于电场屏蔽，主要选择电导率高的导电体作为导电填料，电导率越高电磁屏蔽
效果越好，因此主要选择高电导率材料，如铜、铝、金等良导体；当屏蔽体至源的距
离:r ，不论源的性质（电场或磁场）如何，均属平面波，对于平面波的屏蔽也是要2兀
求材料的电导率高、磁导率低，因此电场屏蔽材料如铜、铝、金等完全适用于平面波的屏蔽；对于磁场屏蔽主要采用高磁导率的材料，由于高磁导率材料中的磁阻很小，用高磁导率材料作屏蔽，可使磁场压缩在屏蔽体内，因为其磁导率卩很大，虽然电导率b很小，但的乘积却提高，这样吸收损耗也很大。
其中低频磁场的电磁屏蔽是利用高磁导率的材料（如铁、镍铁合金、坡莫合金）构成磁力线的低磁阻通路，磁导率越高，则磁阻越低，使大部分磁场“包封”在屏蔽体内，起到了磁隔离的作用。
由上面分析可知，屏蔽高频电磁波，需要用高电导率的金属材料，如：铜、银等,
低频磁屏蔽则需要高磁导率的软磁材料，然而低频磁屏蔽有其复杂的一面。
磁屏蔽需要高磁导率材料，但磁导率并不是固定不变的，它会随外加磁场、频率等而变化。
随
着频率增大，磁导率会急剧下降，如图 1.1。
磁导率还与外加磁场强度有关，当外加磁场强度较低时，磁导率随着外加磁场的增加而升高，当外加磁场强度超过一定值时，
磁导率急剧下降，这是称材料发生了饱和。
材料一旦发生饱和，就失去了磁屏蔽的作
用。
材料的磁导率越高，越容易饱和
坡莫舍•
雄
导
宰
卩
1
饋场麹率(KHz)
图1.1磁屏歳材料的频率特性
由图1.1，坡莫合金在低频磁场区，尤其是在<<1KHz频率时有比其它软磁材料高
得多的磁导率(0,在所构成的磁通路中磁阻最低，使大部分磁场“包封”在屏蔽体内，起到了磁屏蔽的效果。
在低频磁场区，能取得比镍基及其它软磁体屏蔽涂料的屏蔽作用。
但是随着外磁场频率和磁场强度的增加，其磁导率下降很快，屏蔽效果降低，不适合高频交变磁场
的电磁屏蔽。
