你还在用国外软件进行风环境模拟计算？
OUT 了！
PKPM 新近推出一款专业风环境模拟软件
PKPM-CFD
下面来看三个情景对话
老板，我想用一款：
价格实惠 中文界面 CAD平台 操作简便 不用手动设参数 计算精确 可以自动生成专业报告 的风环境模拟软件
PKPM绿色建筑 光模拟模块 超实用图文教程
此软件教程是作者一边工作一边总结的,非常实用,是不可多得的好资料。
PKPM,绿色建筑,光模拟模块PKPM绿色建筑系列软件安装方法：1.安装GreenBuild_PBECA2015_Beta_20151106文件夹下的setup2.安装补丁_GreenBuild_PBECA2015_20150930.exe（20150930老版本才需要）3.安装之前的文件夹中的Clicfg.ini Clicfg6.ini PKPM.ini把三个文件拷贝复制到安装之后的文件夹中有CFG的文件夹里，如下：（20150930老版本也需要）E:\PKPM\CFGE:\PKPM\ECPF\CFGE:\PKPM\ECPFGreen\CFG客服PKPM 绿色建筑16:02:22作者：Setup_Cradle_MPIruntime_i32_V3.exe不用安装，只安装Setup.exe即可客服PKPM 绿色建筑16:03:2632位系统直接打开，不用以管理员身份运行XX 16:03:37好的，我试试看，新版本的也是用这个是吧？客服PKPM 绿色建筑16:03:45对XX 15:35:55莫工，我想反馈一个问题，你们的PKPM绿建软件，经常内存错误，致命错误，相当影响效率，我和黄工都有这种感觉，希望你们尽快出补丁解决这种问题吧~客服PKPM 绿色建筑10:37:02安装20150930的补丁即可，会及时反馈到研发部继续完善软件的稳定性。
补丁_GreenBuild_PBECA2015_20150930.exe=============中国建筑科学研究院建研科技股份有限XX设计软件事业部1.建筑能耗模拟软件PBES2.绿建方案建筑专业GBS3.风环境模拟软件建筑专业CFD STREAM4.光环境模拟软件建筑专业DAYLIGHT5.声环境模拟软件soundPlay6.三维日照分析软件SUNLIGHT7.太阳能热水系统与建筑一体化设计分析软件SOLAR8.绿色建筑设计软件GBD9.建筑负荷计算软件建筑专业BUILDLOAD作者：我们XX只买了方案，风，光，负荷四个模块，建议按照光，风，负荷，方案的顺序研究XX 15:45:19我们XXXX是买了你们哪几个模块了？客服PKPM 绿色建筑15:47:19方案风光节能（威哥说是负荷）光模拟一．20150910采光网络培训.wrfGB 50033-2013 建筑采光设计标准GBT 50378-2014 绿色建筑评价标准GBT 50378-2014 绿色建筑评价标准-------------WRF文件在用绿建软件打开图之前，首先要将凸窗改为平窗，否则在建模的时候系统会不认凸窗，之后要用绿建软件将平窗转为凸窗的，详见后述，将有柱子的地方用墙体代替，关掉多余的标注，例如下图：作者亲测好几次都有效的实用技巧经验：有时候在图里插入凸窗失败，系统让插在外墙，不认可所查位置是外墙，可能是因为画墙之后没有刷新，应该先反键刷新，待生成房间后再插入凸窗或平窗凸窗，门窗平移的时候有时候会消失，这时候再用ctrl+Z是返回不了的，只能是关掉模型重新打开，在原有模型基础上删除凸窗，重新插入新凸窗模型中的门窗不要M移动，移动了就会消失，ctrl+Z回来的门窗也是假的，无效的，要改变门窗位置只能先用删除命令删除，再重新用点取方式插入门窗然后一定要将图转为T3格式，接下来就可以用绿建软件导入图纸了框选门窗表点击鼠标反键门窗表要提取几次，并检查提取表格是否完整，和原图相比有什么缺漏提取指北针然后提取围护结构，首先提取墙鼠标点图中任意墙体，系统会按照图层来提取墙体，所有的墙体都会选中（如果图中有好几个表示墙体的图层，就要都选择一次，或者先在原图改好，统一好图层）然后点击鼠标反键，图形文件就只显示墙体了然后再次框选墙体，再点击鼠标反键，墙体就提取好了进行到这一步的时候墙线会有很多错误，最好是自己尽量手动修改，不要等到转换标准层后全部让电脑进行墙线修正，因为不一定修改符合自己的要求，自己修改了差不多之后再让电脑稍作修正，检查自己没检查出来的错误作者：下图左：穿过门窗的墙线不用去理会，系统会默认识别墙线中的门窗，如下图右：但是像这样的在转换标准层之后灰色墙体线直接穿过门的，不用理会，系统会默认那里只是一扇门然后提取门，提取门的时候也要注意检查图中没有被系统选中的门，要多选取几次才能识别完，此处工作比较需要耐心和细心，方法和提取墙体是类似的同样的方法提取窗（截图略）然后转换标准层如下图。

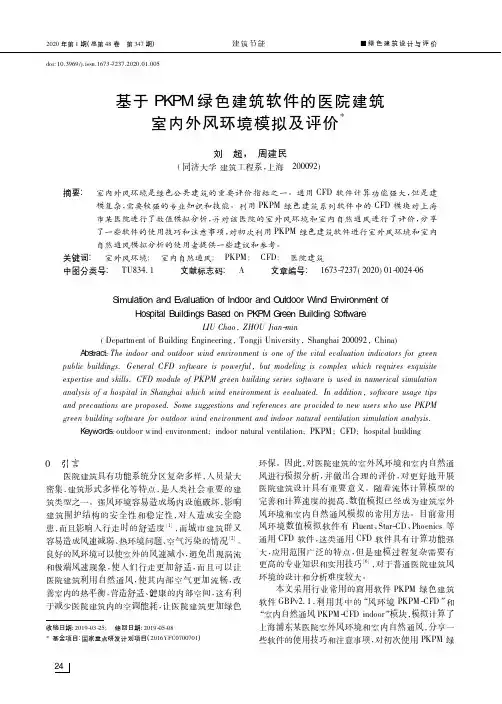

基于pkpm绿色建筑软件的医院建筑室内外风环境模拟及评价
