晶圆制造工艺ETCH优选稿
晶圆制造工艺E T C H 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-晶圆制造工艺流程1、表面清洗2、初次氧化3、CVD(ChemicalVapordeposition)法沉积一层Si3N4(HotCVD或LPCVD) 。
（1）常压CVD(NormalPressureCVD)（2）低压CVD(LowPressureCVD)（3）热CVD(HotCVD)/(thermalCVD)（4）电浆增强CVD(PlasmaEnhancedCVD)（5）MOCVD(MetalOrganicCVD)&分子磊晶成长(MolecularBeamEpitaxy)（6）外延生长法?(LPE)4、涂敷光刻胶?（1）光刻胶的涂敷?（2）预烘(prebake)（3）曝光（4）显影（5）后烘(postbake)（6）腐蚀(etching)（7）光刻胶的去除5、此处用干法氧化法将氮化硅去除6?、离子布植将硼离子(B+3)透过SiO2?膜注入衬底，形成P?型阱7、去除光刻胶，放高温炉中进行退火处理8、用热磷酸去除氮化硅层，掺杂磷(P+5)离子，形成N?型阱9、退火处理，然后用HF?去除SiO2?层10、干法氧化法生成一层SiO2?层，然后LPCVD?沉积一层氮化硅11、利用光刻技术和离子刻蚀技术，保留下栅隔离层上面的氮化硅层12、湿法氧化，生长未有氮化硅保护的SiO2?层，形成PN?之间的隔离区13、热磷酸去除氮化硅，然后用HF溶液去除栅隔离层位置的SiO2，并重新生成品质更好的SiO2薄膜,作为栅极氧化层。
14、LPCVD?沉积多晶硅层，然后涂敷光阻进行光刻，以及等离子蚀刻技术，栅极结构，并氧化生成SiO2?保护层。
15、表面涂敷光阻，去除P?阱区的光阻，注入砷(As)离子，形成NMOS?的源漏极。
用同样的方法，在N?阱区，注入B?离子形成PMOS?的源漏极。
16、利用PECVD?沉积一层无掺杂氧化层，保护元件，并进行退火处理。
17、沉积掺杂硼磷的氧化层18、溅镀第一层金属（1）薄膜的沉积方法根据其用途的不同而不同，厚度通常小于1um?。
（2）真空蒸发法（EvaporationDeposition）（3）溅镀（SputteringDeposition）19、光刻技术定出?VIA?孔洞，沉积第二层金属，并刻蚀出连线结构。
然后，用PECVD?法氧化层和氮化硅保护层。
20、光刻和离子刻蚀，定出PAD?位置?21、最后进行退火处理，以保证整个Chip?的完整和连线的连接性?晶圆制造总的工艺流程芯片的制造过程可概分为晶圆处理工序（Wafer?Fabrication）、晶圆针测工序（Wafer?Probe）、构装工序（Packaging）、测试工序（InitialTestandFinalTest）等几个步骤。
其中晶圆处理工序和晶圆针测工序为前段（Front?End）工序，而构装工序、测试工序为后段（Back?End）工序。
1、晶圆处理工序：本工序的主要工作是在晶圆上制作电路及电子元件（如晶体管、电容、逻辑开关等），处理程序通常与产品种类和所使用的技术有关，但一般基本步骤是先将晶圆适当清洗，再在其表面进行氧化及化学气相沉积，然后进行涂膜、曝光、显影、蚀刻、离子植入、金属溅镀等反复步骤，最终在晶圆上完成数层电路及元件加工与制作。
2、晶圆针测工序：经过上道工序后，晶圆上就形成了一个个的小格，即晶粒，一般情况下，为便于测试，提高效率，同一片晶圆上制作同一品种、规格的产品；但也可根据需要制作几种不同品种、规格的产品。
在用针测（Probe）仪对每个晶粒检测其电气特性，并将不合格的晶粒标上记号后，将晶圆切开，分割成一颗颗单独的晶粒，再按其电气特性分类，装入不同的托盘中，不合格的晶粒则舍弃。
3、构装工序：就是将单个的晶粒固定在塑胶或陶瓷制的芯片基座上，并把晶粒上蚀刻出的一些引接线端与基座底部伸出的插脚连接，以作为与外界电路板连接之用，最后盖上塑胶盖板，用胶水封死。
其目的是用以保护晶粒避免受到机械刮伤或高温破坏。
到此才算制成了一块集成电路芯片（即我们在电脑里可以看到的那些黑色或褐色，两边或四边带有许多插脚或引线的矩形小块）。
4、测试工序：芯片制造的最后一道工序为测试，其又可分为一般测试和特殊测试，前者是将封装后的芯片置于各种环境下测试其电气特性，如消耗功率、运行速度、耐压度等。
经测试后的芯片，依其电气特性划分为不同等级。
而特殊测试则是根据客户特殊需求的技术参数，从相近参数规格、品种中拿出部分芯片，做有针对性的专门测试，看是否能满足客户的特殊需求，以决定是否须为客户设计专用芯片。
经一般测试合格的产品贴上规格、型号及出厂日期等标识的标签并加以包装后即可出厂。
而未通过测试的芯片则视其达到的参数情况定作降级品或废品ETCH?何谓蚀刻(Etch)答：将形成在晶圆表面上的薄膜全部，或特定处所去除至必要厚度的制程。
蚀刻种类:答：(1)干蚀刻(2)湿蚀刻?蚀刻对象依薄膜种类可分为:答：poly,oxide,metal何谓dielectric?蚀刻(介电质蚀刻)答：Oxideetchandnitrideetch半导体中一般介电质材质为何答：氧化硅/氮化硅?何谓湿式蚀刻答：利用液相的酸液或溶剂将不要的薄膜去除何谓电浆Plasma?答：电浆是物质的第四状态带有正,负电荷及中性粒子之总和;其中包含电子正离子,负离子,中性分子,活性基及发光子等,产生电浆的方法可使用高温或高电压.何谓干式蚀刻答：利用plasma将不要的薄膜去除何谓Under-etching(蚀刻不足)答：系指被蚀刻材料，在被蚀刻途中停止造成应被去除的薄膜仍有残留何谓Over-etching(过蚀刻)答：蚀刻过多造成底层被破坏何谓Etch?rate(蚀刻速率)答：单位时间内可去除的蚀刻材料厚度或深度何谓Seasoning(陈化处理)答：是在蚀刻室的清净或更换零件后，为要稳定制程条件，使用仿真（dummy）晶圆进行数次的蚀刻循环。
Asher的主要用途?答：光阻去除?Wetbenchdryer功用为何答：将晶圆表面的水份去除列举目前Wetbenchdry方法:答：(1)SpinDryer(2)Marangonidry(3)IPAVaporDry何谓SpinDryer答：利用离心力将晶圆表面的水份去除何谓MaragoniDryer答：利用表面张力将晶圆表面的水份去除何谓IPAVaporDryer答：利用IPA(异丙醇)和水共溶原理将晶圆表面的水份去除测Particle时,使用何种测量仪器答：TencorSurfscan测蚀刻速率时,使用何者量测仪器答：膜厚计,测量膜厚差值何谓AEI?答：AfterEtchingInspection蚀刻后的检查AEI目检Wafer须检查哪些项目:答：(1)正面颜色是否异常及刮伤(2)有无缺角及Particle(3)刻号是否正确金属蚀刻机台转非金属蚀刻机台时应如何处理答：清机防止金属污染问题金属蚀刻机台asher的功用为何答：去光阻及防止腐蚀金属蚀刻后为何不可使用一般硫酸槽进行清洗答：因为金属线会溶于硫酸中"Hot?Plate"机台是什幺用途答：烘烤?HotPlate烘烤温度为何答：90~120?度C?何种气体为Poly?ETCH主要使用气体答：Cl2,HBr,HCl用于Al?金属蚀刻的主要气体为答：Cl2,BCl3用于W金属蚀刻的主要气体为?答：SF6?何种气体为oxidevai/contactETCH主要使用气体答：C4F8,C5F8,C4F6硫酸槽的化学成份为:答：H2SO4/H2O2?AMP槽的化学成份为:答：NH4OH/H2O2/H2O?UVcuring是什幺用途答：利用UV光对光阻进行预处理以加强光阻的强度"UV?curing"用于何种层次答：金属层?何谓EMO?答：机台紧急开关EMO作用为何答：当机台有危险发生之顾虑或已不可控制,可紧急按下? 湿式蚀刻门上贴有那些警示标示答：(1)警告.内部有严重危险.严禁打开此门(2)机械手臂危险.严禁打开此门(3)化学药剂危险严禁打开此门遇化学溶液泄漏时应如何处置答：严禁以手去测试漏出之液体应以酸碱试纸测试.并寻找泄漏管路.遇IPA?槽着火时应如何处置答：立即关闭IPA?输送管路并以机台之灭火器灭火及通知紧急应变小组BOE槽之主成份为何答：HF(氢氟酸)与NH4F(氟化铵).BOE为那三个英文字缩写答：BufferedOxideEtcher。
有毒气体之阀柜(VMB)功用为何答：当有毒气体外泄时可利用抽气装置抽走,并防止有毒气体漏出电浆的频率一般13.56?MHz,为何不用其它频率答：为避免影响通讯品质,目前只开放特定频率,作为产生电浆之用,如380~420KHz, 13.56MHz,2.54GHz等?何谓ESC(electricalstaticchuck)答：利用静电吸附的原理,将Wafer?固定在极板(Substrate)上?Asher主要气体为?答：O2?Asher机台进行蚀刻最关键之参数为何答：温度简述TURBOPUMP原理?答：利用涡轮原理,可将压力抽至10-6TORR?热交换器(HEAT?EXCHANGER)之功用为何？答：将热能经由介媒传输,以达到温度控制之目地简述BACKSIDEHELIUMCOOLING之原理？答：藉由氦气之良好之热传导特性,能将芯片上之温度均匀化ORIENTER?之用途为何？答：搜寻notch边使芯片进反应腔的位置都固定可追踪问题?简述EPD之功用答：侦测蚀刻终点Endpointdetector利用波长侦测蚀刻终点何谓MFC答：massflowcontroler气体流量控制器;用于控制反应气体的流量GDP?为何答：气体分配盘(gasdistributionplate)GDP?有何作用？答：均匀地将气体分布于芯片上方何谓isotropicetch答：等向性蚀刻侧壁侧向蚀刻的机率均等何谓anisotropicetch答：非等向性蚀刻;侧壁侧向蚀刻的机率少何谓etch?选择比答：不同材质之蚀刻率比值何谓AEICD答：蚀刻后特定图形尺寸之大小,特征尺寸(CriticalDimension)何谓CDbias答：蚀刻CD减蚀刻前黄光CD?简述何谓田口式实验计划法答：利用混合变因安排辅以统计归纳分析何谓反射功率答：蚀刻过程中,所施予之功率并不会完全地被反应腔内接收端所接受,会有部份值反射掉,此反射之量,称为反射功率LoadLock之功能为何答：Wafers经由loadlock后再进出反应腔,确保反应腔维持在真空下不受粉尘及湿度的影响?厂务供气系统中何谓BulkGas答：BulkGas为大气中普遍存在之制程气体如N2,O2,Ar等?厂务供气系统中何谓InertGas答：InertGas为一些特殊无强烈毒性的气体,如NH3,CF4,CHF3,SF6等?厂务供气系统中何谓ToxicGas答：ToxicGas为具有强烈危害人体的毒性气体,如SiH4,Cl2,BCl3等?机台维修时异常告示排及机台控制权应如何处理答：将告示牌切至异常且将机台控制权移至维修区以防有人误动作冷却器的冷却液为何功用答：传导热Etch之废气有经何种方式处理答：利用水循环将废气溶解之后排放至废酸槽何谓RPM?答：即RemotePowerModule,系统总电源箱.火灾异常处理程序答：(1)立即警告周围人员.(2)尝试3?秒钟灭火.(3)按下EMO停止机台.(4)关闭VMBValve并通知厂务.(5)撤离.一氧化碳(CO)侦测器警报异常处理程序答：(1)警告周围人员.(2)按Pause?键,暂止Run?货.(3)立即关闭VMB?阀,并通知厂务.(4)进行测漏高压电击异常处理程序答：(1)确认安全无虑下,按EMO键(2)确认受伤原因(误触电源漏水等)(3)处理受伤人员T/C(传送TransferChamber)之功能为何答：提供一个真空环境,以利机器手臂在反应腔与晶舟间传送Wafer,节省时间?机台PM时需佩带面具否答：是,防毒面具?机台停滞时间过久run货前需做何动作?答：Seasoning(陈化处理)何谓Seasoning(陈化处理)答：是在蚀刻室的清净或更换零件后，为要稳定制程条件，使用仿真（dummy）晶圆进行数次的蚀刻循环。

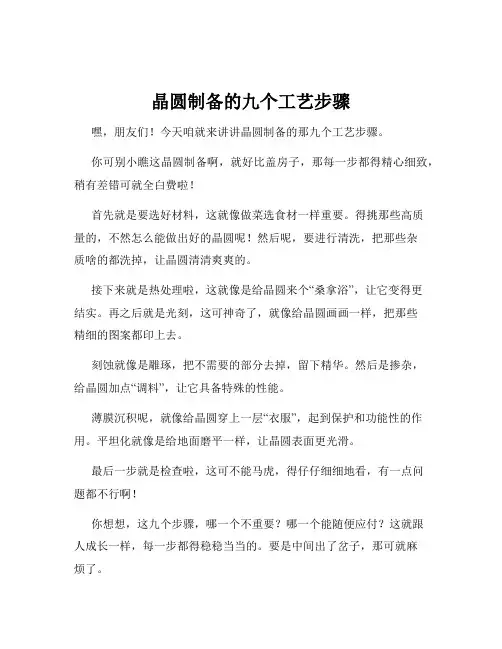

晶圆制备的九个工艺步骤
晶圆制备的九个工艺步骤嘿，朋友们！今天咱就来讲讲晶圆制备的那九个工艺步骤。
你可别小瞧这晶圆制备啊，就好比盖房子，那每一步都得精心细致，稍有差错可就全白费啦！首先就是要选好材料，这就像做菜选食材一样重要。
得挑那些高质量的，不然怎么能做出好的晶圆呢！然后呢，要进行清洗，把那些杂质啥的都洗掉，让晶圆清清爽爽的。
接下来就是热处理啦，这就像是给晶圆来个“桑拿浴”，让它变得更结实。
再之后就是光刻，这可神奇了，就像给晶圆画画一样，把那些精细的图案都印上去。
刻蚀就像是雕琢，把不需要的部分去掉，留下精华。
然后是掺杂，给晶圆加点“调料”，让它具备特殊的性能。
薄膜沉积呢，就像给晶圆穿上一层“衣服”，起到保护和功能性的作用。
平坦化就像是给地面磨平一样，让晶圆表面更光滑。
最后一步就是检查啦，这可不能马虎，得仔仔细细地看，有一点问题都不行啊！你想想，这九个步骤，哪一个不重要？哪一个能随便应付？这就跟人成长一样，每一步都得稳稳当当的。
要是中间出了岔子，那可就麻烦了。
咱就说，要是清洗不干净，那后面的步骤能做好吗？肯定不行啊！就好比脸上有脏东西没洗干净就化妆，那能好看吗？所以啊，这晶圆制备的九个工艺步骤，那都是环环相扣，缺一不可。
每一个从事这行的人都得打起十二分的精神，认真对待每一个步骤。
咱也得明白，科技的发展就是这样，一点点积累，一点点进步。
这晶圆制备虽然听起来很专业很复杂，但只要咱认真去了解，其实也不难理解嘛。
总之，这九个工艺步骤就是晶圆制备的关键，它们共同铸就了半导体行业的坚实基础。
让我们一起为这些默默付出的人们点赞，为科技的进步欢呼吧！。
晶圆(Wafer) 制程工艺学习
晶圆（Wafer）制程工藝學習晶圆（Wafer）的临盆由砂即（二氧化硅）开端,经由电弧炉的提炼还原成冶炼级的硅,再经由盐酸氯化,产生三氯化硅,经蒸馏纯化后,透过慢速分化进程,制成棒状或粒状的「多晶硅」.一般晶圆制造厂,将多晶硅融解后,再应用硅晶种慢慢拉出单晶硅晶棒.一支85公分长,重76.6公斤的8吋硅晶棒,约需2天半时光长成.经研磨.拋光.切片后,即成半导体之原料晶圆片.光学显影光学显影是在光阻上经由曝光和显影的程序,把光罩上的图形转换到光阻下面的薄膜层或硅晶上.光学显影重要包含了光阻涂布.烘烤.光罩瞄准.曝光和显影等程序.小尺寸之显像分辩率,更在 IC 制程的进步上,扮演着最症结的脚色.因为光学上的须要,此段制程之照明采取偏黄色的可见光.是以俗称此区为黄光区.干式蚀刻技巧在半导体的制程中,蚀刻被用来将某种材质自晶圆概况上移除.干式蚀刻（又称为电浆蚀刻）是今朝最经常应用的蚀刻方法,其以气体作为重要的蚀刻序言,并藉由电浆能量来驱动反响.电浆对蚀刻制程有物理性与化学性两方面的影响.起首,电浆会将蚀刻气体分子分化,产生可以或许快速蚀去材料的高活性分子.此外,电浆也会把这些化学成份离子化,使其带有电荷.晶圆系置于带负电的阴极之上,是以当带正电荷的离子被阴极吸引并加快向阴极偏向进步时,会以垂直角度撞击到晶圆概况.芯片制造商等于应用此特征来获得绝佳的垂直蚀刻,尔后者也是干式蚀刻的重要脚色.根本上,跟着所欲去除的材质与所应用的蚀刻化学物资之不合,蚀刻由下列两种模式单独或混会进行：1. 电浆内部所产生的活性反响离子与自由基在撞击晶圆概况后,将与某特定成份之概况材质起化学反响而使之气化.如斯即可将概况材质移出晶圆概况,并透过抽气动作将其排出.2. 电浆离子可因加快而具有足够的动能来扯断薄膜的化学键,进而将晶圆概况材质分子一个个的打击或溅击（sputtering）出来.化学气相沉积技巧化学气相沉积是制造微电子组件时,被用来沉积出某种薄膜(film)的技巧,所沉积出的薄膜可能是介电材料(绝缘体)(dielectrics).导体.或半导体.在进行化学气相沉积制程时,包含有被沉积材料之原子的气体,会被导入受到周密控制的制程反响室内.当这些原子在受热的昌圆概况上起化学反响时,会在晶圆概况产生一层固态薄膜.而此一化学反响平日必须应用单一或多种能量源(例如热能或无线电频率功率).CVD制程产生的薄膜厚度从低于0.5微米到数微米都有,不过最重要的是其厚度都必须足够平均.较为罕有的CVD薄膜包含有：■二气化硅（平日直接称为氧化层）■ 氮化硅■ 多晶硅■耐火金属与这类金属之其硅化物可作为半导体组件绝缘体的二氧化硅薄膜与电浆氮化物介电层（plasmas nitride dielectrics）是今朝CVD技巧最普遍的应用.这类薄膜材料可以在芯片内部组成三种重要的介质薄膜：内层介电层（ILD）.内金属介电层（IMD）.以及呵护层.此外.金层化学气相沉积（包含钨.铝.氮化钛.以及其它金属等）也是一种热点的CVD应用.物理气相沉积技巧如其名称所示,物理气相沉积（Physical Vapor Deposition）主如果一种物理制程而非化学制程.此技巧一般应用氩等钝气,藉由在高真空中将氩离子加快以撞击溅镀靶材后,可将靶材原子一个个溅击出来,并使被溅击出来的材质（平日为铝.钛或其合金）如雪片般沉积在晶圆概况.制程反响室内部的高温与高真空情形,可使这些金属原子结成晶粒,再透过微影图案化（patterned）与蚀刻,来得到半导体组件所要的导电电路.解离金属电浆（IMP）物理气相沉积技巧解离金属电浆是比来成长出来的物理气相沉积技巧,它是在目标区与晶圆之间,应用电浆,针对从目标区溅击出来的金属原子,在其到达晶圆之前,加以离子化.离子化这些金属原子的目标是,让这些原子带有电价,进而使其行进偏向受到控制,让这些原子得以垂直的偏神往晶圆行进,就像电浆蚀刻及化学气相沉积制程.如许做可以让这些金属原子针对极窄.极深的构造进行沟填,以形成极平均的表层,尤其是在最底层的部分.高温制程多晶硅（poly）通经常应用来形容半导体晶体管之部分构造：至于在某些半导体组件上罕有的磊晶硅（epi）则是长在平均的晶圆结晶概况上的一层纯硅结晶.多晶硅与磊晶硅两种薄膜的应用状态固然不合,却都是在相似的制程反响室中经高温（600℃至1200℃）沉积而得.即使快速高温制程（Rapid Thermal Processing, RTP）之工作温度规模与多晶硅及磊晶硅制程有部分重叠,其本质差别却极大.RTP其实不必来沈积薄膜,而是用来修改薄膜性质与制程成果.RTP将使晶圆历经极为短暂且准确控制高温处理进程,这个进程使晶圆温度在短短的10至20秒内可自室温升到1000℃.RTP通经常应用于回火制程（annealing）,负责控制组件内掺质原子之平均度.此外RTP也可用来硅化金属,及透过高温来产生含硅化之化合物与硅化钛等.最新的成长包含,应用快速高温制程装备在晶极重要的区域上,准确地沉积氧及氮薄膜.离子植入技巧离子植入技巧可将掺质以离子型态植入半导体组件的特定区域上,以获得准确的电子特征.这些离子必须先被加快至具有足够能量与速度,以穿透（植入）薄膜,到达预定的植入深度.离子植入制程可对植入区内的掺质浓度加以周详控制.根本上,此掺质浓度（剂量）系由离子束电流（离子束内之总离子数）与扫瞄率（晶圆经由过程离子束之次数）来控制,而离子植入之深度则由离子束能量之大小来决议.化学机械研磨技巧化学机械研磨技巧（Chemical Mechanical Polishing, CMP）兼其有研磨性物资的机械式研磨与酸碱溶液的化学式研磨两种感化,可以使晶圆概况达到周全性的平展化,以利后续薄膜沉积之进行.在CMP制程的硬装备中,研磨头被用来将晶圆压在研磨垫上并带动晶圆扭转,至于研磨垫则以相反的偏向扭转.在进行研磨时,由研磨颗粒所组成的研浆会被置于晶圆与研磨垫间.影响CMP制程的变量包含有：研磨头所施的压力与晶圆的平展度.晶圆与研磨垫的扭转速度.研浆与研磨颗粒的化学成份.温度.以及研磨垫的材质与磨损性等等.制程监控鄙人个制程阶段中,半导体商用CD-SEM来量测芯片内次微米电路之微距,以确保制程之准确性.一般而言,只有在微影图案（photolithographic patterning）与后续之蚀刻制程履行后,才会进行微距的量测.光罩检测（Retical Inspection）光罩是高周详度的石英平板,是用来制造晶圆上电子电路图像,以利集成电路的制造.光罩必须是完善无缺,才干呈现完全的电路图像,不然不完全的图像会被复制到晶圆上.光罩检测机台则是联合影像扫描技巧与先辈的影像处理技巧,捕获图像上的缺掉.当晶圆从一个制程往下个制程进行时,图案晶圆检测体系可用来检测出晶圆上是否有瑕疵包含有微尘粒子.断线.短路.以及其它林林总总的问题.此外,对已印有电路图案的图案晶圆成品而言,则须要进行深次微米规模之瑕疵检测.一般来说,图案晶圆检测体系系以白光或雷射光来照耀晶圆概况.再由一或多组侦测器吸收自晶圆概况绕射出来的光线,并将该影像交由高功效软件进行底层图案清除,以辨识并发明瑕疵.切割晶圆经由所有的制程处理及测试后,切割成壹颗颗的IC.举例来说：以0.2 微米制程技巧临盆,每片八吋晶圆上可制造近六百颗以上的64M DRAM.封装制程处理的最后一道手续,平日还包含了打线的进程.以金线衔接芯片与导线架的线路,再封装绝缘的塑料或陶瓷外壳,并测试IC功效是否正常.因为切割与封装所需技巧层面比较不高,是以常成为一般业者用以介入半导体工业之切入点.300mm为协助晶圆制造厂战胜300mm晶圆临盆的挑衅,应用材料供给了业界最完全的解决计划.不单失去种类齐备的300mm晶圆制造体系,供给最好的办事与支撑组织,还控制先辈制程与制程整合的技巧经验;从下降风险.增长成效,加快量产时程,到协助达成最大临盆力,将营运成本减到最低等,以知足晶圆制造厂所有的需求.应用材料的300mm全方位解决计划,完全的产品线为：高温处理及离子植入装备(Thermal Processes and Implant)介质化学气相沉积(DCVD：Dielectric Chemical Vapor Deposition)金属沉积(Metal Deposition)蚀刻(Etch)化学机械研磨(CMP：Chemical Mechanical Polishing)检视与量测(Inspection & Metrology)制造履行体系(MES：Manufacturing Execution System)办事与支撑(Service & Support)铜制程技巧在传统铝金属导线无法冲破瓶颈之情形下,经由多年的研讨成长,铜导线已经开端成为半导体材料的主流,因为铜的电阻值比铝还小,是以可在较小的面积上承载较大的电流,让厂商得以临盆速度更快.电路更密集,且效能可晋升约30-40％的芯片.亦因为铜的抗电子迁徙（electro-migration）才能比铝好,是以可减轻其电移感化,进步芯片的靠得住度.在半导体系体例程装备供货商中,只有应用材料公司能供给完全的铜制程全方位解决计划与技巧,包含薄膜沉积.蚀刻.电化学电镀及化学机械研磨等.应用材料公司的铜制程全方位解决计划在半导体组件中制造铜导线,牵扯不但是铜的沉积,还须要一系列完全的制程步调,并加以细心计划,以便施展最大的效能.应用材料公司为成长铜制程相干技巧,已与重要客户合作多年,具有丰硕的经验;此外在半导体系体例程装备所有供货商中,也只有应用材料公司可以或许供给铜导线构造的完全制程技巧,包含薄膜沉积.蚀刻.电化学电镀及化学机械研磨等.。

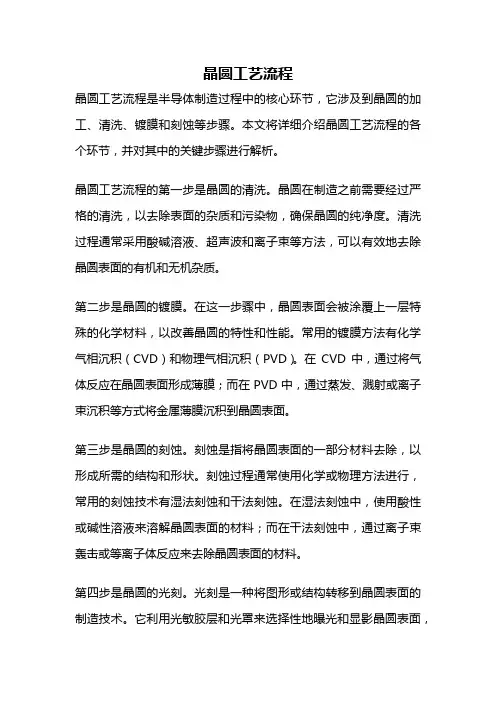

晶圆工艺流程
晶圆工艺流程晶圆工艺流程是半导体制造过程中的核心环节，它涉及到晶圆的加工、清洗、镀膜和刻蚀等步骤。
本文将详细介绍晶圆工艺流程的各个环节，并对其中的关键步骤进行解析。
晶圆工艺流程的第一步是晶圆的清洗。
晶圆在制造之前需要经过严格的清洗，以去除表面的杂质和污染物，确保晶圆的纯净度。
清洗过程通常采用酸碱溶液、超声波和离子束等方法，可以有效地去除晶圆表面的有机和无机杂质。
第二步是晶圆的镀膜。
在这一步骤中，晶圆表面会被涂覆上一层特殊的化学材料，以改善晶圆的特性和性能。
常用的镀膜方法有化学气相沉积（CVD）和物理气相沉积（PVD）。
在CVD中，通过将气体反应在晶圆表面形成薄膜；而在PVD中，通过蒸发、溅射或离子束沉积等方式将金属薄膜沉积到晶圆表面。
第三步是晶圆的刻蚀。
刻蚀是指将晶圆表面的一部分材料去除，以形成所需的结构和形状。
刻蚀过程通常使用化学或物理方法进行，常用的刻蚀技术有湿法刻蚀和干法刻蚀。
在湿法刻蚀中，使用酸性或碱性溶液来溶解晶圆表面的材料；而在干法刻蚀中，通过离子束轰击或等离子体反应来去除晶圆表面的材料。
第四步是晶圆的光刻。
光刻是一种将图形或结构转移到晶圆表面的制造技术。
它利用光敏胶层和光罩来选择性地曝光和显影晶圆表面，形成所需的结构。
光刻技术具有高分辨率和高精度的特点，广泛应用于半导体制造中。
除了以上几个关键步骤，晶圆工艺流程还包括其他一些重要的环节。
例如，化学机械抛光（CMP）是一种用于平坦化晶圆表面的工艺，以去除表面的凹凸不平。
高温退火是一种通过在高温下加热晶圆来改善材料特性和结构的工艺。
蚀刻选择性是一种通过控制刻蚀速率来实现对晶圆结构的选择性刻蚀的技术。
晶圆工艺流程是半导体制造过程中至关重要的环节。
它通过一系列的步骤来加工晶圆，使其具备所需的结构和性能。
在不同的工艺环节中，涉及到的技术和设备各有特点，需要精确控制和操作。
通过合理的工艺流程，可以制造出高质量的晶圆，满足各种应用的需求。
晶圆工艺流程
晶圆工艺流程晶圆工艺流程是指将硅片作为材料，通过一系列的工序制造出用于集成电路的晶圆的过程。
以下是一般的晶圆工艺流程。
首先是硅片的准备。
硅片是晶圆的基本材料，通常是从单晶硅棒中拉制而成。
在准备过程中，硅片需要经过清洗、去除杂质、抛光等操作，确保表面光滑、洁净。
接下来是光刻工艺。
光刻工艺是利用光刻胶和光罩制造芯片图案的过程。
首先，将光刻胶涂覆在硅片表面，然后将光罩对准硅片，并通过紫外线照射。
照射后，将硅片进行显影处理，去除未固化的光刻胶，得到芯片的图案。
然后是离子注入。
离子注入是将掺杂元素注入硅片中，改变硅片的电导性和性能。
首先，在光刻完毕后，通过快速加热将光刻胶去除，然后将硅片放置在离子注入机中，注入所需掺杂元素。
注入后，通过退火处理来激活注入的离子，使其与硅片结合。
接下来是薄膜沉积。
薄膜沉积是将各种材料沉积在硅片上，以形成晶圆上的各种层次和结构。
常见的薄膜沉积方法有化学气相沉积（CVD）和物理气相沉积（PVD）等。
通过这些方法，在硅片上沉积氧化物、金属、聚合物等材料，形成电子器件所需的结构。
然后是刻蚀工艺。
刻蚀工艺是利用化学溶液或等离子体等方法，将不需要的材料从硅片上去除，形成所需的电子器件结构。
通过刻蚀，可以制造出晶圆上细小且复杂的结构。
最后是封装工艺。
封装工艺是将制造好的晶圆进行封装，以保护器件并为其提供连接接口。
在封装过程中，将晶圆切割成单个芯片，并进行焊接、封胶、外壳封装等操作，形成完整的集成电路芯片。
以上是一般的晶圆工艺流程。
当然，实际的制造过程还会包括更多的细节工艺和控制环节，以确保芯片的质量和性能。
随着工艺技术的不断进步，晶圆工艺流程也在不断演进，以满足不断增长的电子器件需求。

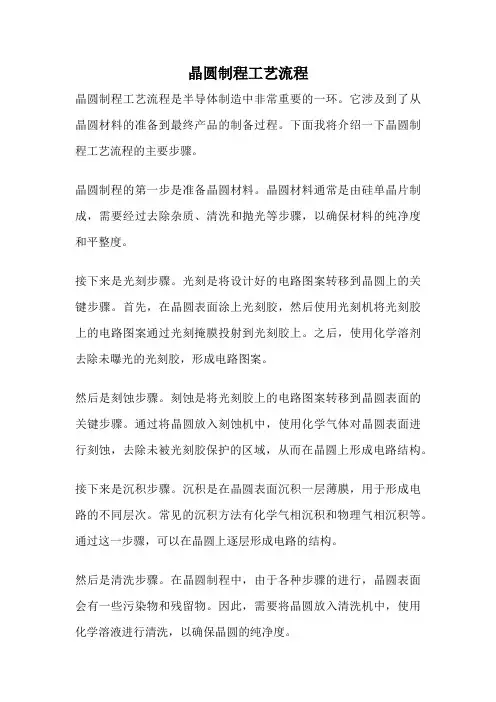

晶圆制程工艺流程
晶圆制程工艺流程晶圆制程工艺流程是半导体制造中非常重要的一环。
它涉及到了从晶圆材料的准备到最终产品的制备过程。
下面我将介绍一下晶圆制程工艺流程的主要步骤。
晶圆制程的第一步是准备晶圆材料。
晶圆材料通常是由硅单晶片制成，需要经过去除杂质、清洗和抛光等步骤，以确保材料的纯净度和平整度。
接下来是光刻步骤。
光刻是将设计好的电路图案转移到晶圆上的关键步骤。
首先，在晶圆表面涂上光刻胶，然后使用光刻机将光刻胶上的电路图案通过光刻掩膜投射到光刻胶上。
之后，使用化学溶剂去除未曝光的光刻胶，形成电路图案。
然后是刻蚀步骤。
刻蚀是将光刻胶上的电路图案转移到晶圆表面的关键步骤。
通过将晶圆放入刻蚀机中，使用化学气体对晶圆表面进行刻蚀，去除未被光刻胶保护的区域，从而在晶圆上形成电路结构。
接下来是沉积步骤。
沉积是在晶圆表面沉积一层薄膜，用于形成电路的不同层次。
常见的沉积方法有化学气相沉积和物理气相沉积等。
通过这一步骤，可以在晶圆上逐层形成电路的结构。
然后是清洗步骤。
在晶圆制程中，由于各种步骤的进行，晶圆表面会有一些污染物和残留物。
因此，需要将晶圆放入清洗机中，使用化学溶液进行清洗，以确保晶圆的纯净度。
最后是封装步骤。
封装是将制备好的芯片封装成最终产品的步骤。
在封装过程中，芯片会被封装在塑料封装体中，并进行焊接和封装密封等步骤，以保护芯片并提供电气连接。
晶圆制程工艺流程是一个复杂而关键的过程，它涉及到了多个步骤，包括晶圆材料的准备、光刻、刻蚀、沉积、清洗和封装等。
每个步骤都需要精确的控制和严格的质量检测，以确保最终产品的质量和性能。
晶圆制程工艺的不断改进和创新，对于半导体行业的发展起着重要的推动作用。
晶圆制造工艺及管控要求
晶圆制造工艺及管控要求一、初识晶圆制造工艺1.1 什么是晶圆制造工艺晶圆制造工艺，是指将硅片（即晶圆）通过一系列的工艺加工和处理，制作成集成电路芯片的过程。
1.2 晶圆制造工艺的重要性晶圆制造工艺是整个集成电路生产过程中非常重要的环节，它直接决定了芯片的品质和性能。
二、晶圆制造工艺流程2.1 清洗和去杂质处理1.用超声波清洗机将晶圆放入去离子水中，去除表面的杂质和氧化物。
2.在酸性溶液中浸泡，去除晶圆表面的金属离子和有机物质。
2.2 氧化和扩散1.将晶圆放入高温炉中，在氧气或蒸汽中进行氧化处理，生成一层氧化硅。
2.将掺杂源固态扩散到氧化硅层中，调整晶圆的电性能。
2.3 光刻和曝光1.在光刻机中涂覆光刻胶到晶圆表面。
2.利用掩膜和紫外线曝光，将光刻胶在某些区域暴露出来，形成芯片的图形。
3.使用化学溶解光刻胶的方法，去除未暴露的部分。
2.4 蚀刻和沉积1.将晶圆放入蚀刻池中，用化学液体去除暴露的氧化硅或金属。
2.通过物理或化学反应，在芯片上沉积一层新的材料。
2.5 电镀和铺膜1.将晶圆浸入电镀液，使其表面镀上一层金属。
2.使用化学气相沉积法，将薄膜均匀覆盖在晶圆上。
2.6 制程控制和检测1.对制程参数进行监控和调整，确保每个工艺步骤的稳定性和一致性。
2.使用显微镜、扫描电镜等检测设备，对晶圆进行质量检测和缺陷分析。
三、晶圆制造管控要求3.1 温度控制要求1.不同工艺步骤对温度的要求不同，需要精确控制每个步骤的温度。
2.温度的波动范围应控制在允许范围内，以保证制程的稳定性和芯片品质。
3.2 时间控制要求1.每个工艺步骤所需的时间应精确掌握，以确保整个制程的时效性。
2.不同步骤的时间间隔也需要合理安排，以避免工艺步骤之间的冲突和干扰。
3.3 成本控制要求1.合理规划工艺流程，最大程度节约原材料和能源的使用。
2.优化制程参数，提高生产效率，降低生产成本。
3.4 质量控制要求1.建立严格的质量管理体系，确保每个工艺步骤的质量符合要求。
构成晶圆制造的五大工艺
构成晶圆制造的五大工艺晶圆制造是半导体工业中最关键的环节之一，它涉及到许多复杂的工艺和技术。
晶圆制造的五大工艺包括晶圆切割、晶圆清洗、光刻、离子注入和薄膜沉积。
下面将对这五大工艺进行详细介绍。
1. 晶圆切割晶圆切割是将硅单晶棒切成薄片，即晶圆的过程。
通常使用钻石锯片进行切割，但由于硅单晶非常硬，因此需要用到高压水流或者磨料来辅助切割。
在切割过程中，还需要进行去毛边和去角处理，以确保最后得到的晶圆表面平整光滑。
2. 晶圆清洗在晶圆制造过程中，需要对晶片进行多次清洗以确保其表面干净无尘。
清洗过程通常包括化学溶解、超声波振荡和离心等步骤。
其中化学溶解可以去除表面污垢和有机物质；超声波振荡可以将难以去除的颗粒和污垢震落；离心可以将液体和固体分离，以便于后续处理。
3. 光刻光刻是一种利用光敏材料制作图形的技术。
在晶圆制造中，光刻通常用于制作电路图案。
首先，在晶圆上涂覆一层感光胶，然后使用掩模板对感光胶进行曝光，使得只有被曝光的部分会发生化学反应。
最后，使用化学溶解剂将未曝光的感光胶去除，留下所需的电路图案。
4. 离子注入离子注入是一种将材料中的离子注入到另一种材料中的技术。
在晶圆制造中，离子注入通常用于改变硅片的电学性质。
具体来说，通过向硅片中注入不同类型的离子（如磷、硼等），可以改变硅片中自由电子和空穴浓度，从而控制其导电性能。
5. 薄膜沉积薄膜沉积是一种将材料沉积到另一种材料表面上形成薄层的技术。
在晶圆制造中，薄膜沉积通常用于制作金属线路和绝缘层等。
常用的沉积方法包括物理气相沉积、化学气相沉积和溅射等。
其中，物理气相沉积是将固态材料加热到高温后，在真空环境下使其蒸发并在晶片表面形成薄层；化学气相沉积是通过化学反应在晶片表面形成薄层；溅射则是利用离子轰击材料表面将其溅射到晶片表面上。
总之，晶圆制造的五大工艺涵盖了许多复杂的技术和过程。
这些工艺不仅需要精密的设备和仪器，还需要高度专业化的技术人员来操作和控制。
晶圆制造十大工艺
晶圆制造十大工艺
晶圆制造是集成电路（IC）制造的关键步骤之一。
下面是晶圆制造中的十大工艺步骤：
1.晶圆生长（Czochralski Process）：
•将单晶硅从熔融硅中拉出，形成长而纯净的单晶圆柱，用于后续的加工。
2.切割（Wafering）：
•将长的单晶圆柱切割成薄片，形成晶圆。
这些薄片通常有200毫米或300毫米的直径。
3.化学机械抛光（Chemical Mechanical Polishing，CMP）：
•对晶圆表面进行机械磨削和化学腐蚀，以获得平整的表面。
4.清洗（Cleaning）：
•使用特殊的清洗过程去除晶圆表面的杂质，确保表面干净。
5.氧化（Oxidation）：
•在晶圆表面形成氧化层，通常是二氧化硅（SiO2），用于隔离不同的区域。
6.光刻（Photolithography）：
•利用光学光刻技术在晶圆表面敷设光阻，然后使用光掩模形成图案。
7.蚀刻（Etching）：
•使用化学或物理方法将光刻过程中未被保护的区域去除，形成所需的图案结构。
8.离子注入（Ion Implantation）：
•将离子注入晶圆，改变晶体结构，用于形成电子器件的特定区域。
9.金属化（Metallization）：
•在晶圆表面涂覆金属层，用于连接电子器件和形成电路。
10.封装（Packaging）：
•将晶圆上的芯片封装在塑料或陶瓷封装中，以提供电气和机械保护。
这些步骤是在晶圆制造的不同阶段进行的，最终形成成熟的集成电路芯片。
这些步骤的每一步都需要高度精密和精确的设备和工艺控制，以确保最终产品的性能和可靠性。
霍尔芯片晶圆的制造工艺
霍尔元件的晶圆制造的工艺技术霍尔元件的晶圆，始于薄的圆柱型晶硅，直径一般分150毫米（6英寸）、200毫米（8英寸）、300毫米（12英寸），通过在晶圆上镀上各种材料成为多层膜和几何图形，最终产生出成千上万很小的电子器件。
霍尔IC晶圆的制造过程可划分为前道（Front-end）和后道（Back-end），前道包括晶圆处理工序（Wafer Fabrication）和晶圆针测工序（Wafer Probe），后道包括封装工序（Packaging）和测试工序（Initial Test and Final Test）。
晶圆的整个制造过程中会涉及到很多物理、化学过程。
一、霍尔IC元件晶圆制造的前道（Front-end）1、晶圆处理工序Wafer Fabrication本工序的主要工作是在晶圆上制作磁路和电路，其处理程序的基本步骤是先将晶圆适当清洗，再在其表面进行氧化和物理/化学气相沉积，然后进行镀膜、光刻、刻蚀、回火等反复步骤，最终在晶圆上完成磁性传感器霍尔芯片的加工与制作。
晶圆处理工序工艺过程注释：【光刻Lithography】：光刻的过程包括涂胶、曝光和显影。
涂胶是在基片表面均匀涂上一层光刻胶。
光刻胶主要由对光与能量非常敏感的感光高分子聚合物和有机溶剂（稀释剂）组成，前者是光刻胶的主体，主要成分为脂肪质酰亚胺聚合物、聚酰胺等，后者是光刻胶的介质，主要成分为环戊酮，丙二醇单甲醚等。
为使光刻胶牢固附着在基片表面，均匀涂胶后要进行烘干。
在烘干过程当中，光刻胶中的有机溶剂挥发成为有机废气，而光刻胶中的高分子聚合物和光敏剂等作为涂层牢固地附着在基片表面。
光刻胶对紫外光敏感，被光照过后发生化学变化，从而变得容易被显影液去除，而没有被光照过的光刻胶则不会在显影工序中去掉。
曝光就是利用光刻胶的这种特性，使用光刻机将事先设计好的电路通过掩膜版将电路图案转移到基片表面。
显影是用显影液将感光的光刻胶去除，在光刻胶上形成沟槽，使下面的基片表面暴露出来，以便于下一道工序进行操作。
半导体芯片制造技术晶圆制备课件
4.氧含量
控制硅锭中的氧含量水平的均匀性是非常重要 的，而且随着更大的直径尺寸，难度也越来越大。 少量的氧能起到俘获中心的作用，它能束缚硅中的 沾染物。然而，硅锭中过量的氧会影响硅的机械和 电学特性。例如，氧会导致P-N结漏电流的增加，也 会增大MOS器件的漏电流。
硅中的氧含量是通过横断面来检测的，即对硅 晶体结构进行成分的分析。一片有代表性的硅被放 在环氧材料的罐里，然后研磨并抛平使其露出固体 颗粒结构。用化学腐蚀剂使要识别的特定元素发亮 或发暗。样品准备好后，使用透射电镜（TEM）描述 晶体的结构，目前硅片中的氧含量被控制在24到 33ppm。
一旦晶体在切割块上定好晶向，就沿着轴滚磨出 一个参考面，如图4-4所示。
图4-4定位面研磨
图4-5 硅片的类型标志
四、切片
单晶硅在切片时，硅片的厚度，晶向，翘曲度和 平行度是关键参数，需要严格控制。晶片切片的要求 是：厚度符合要求；平整度和弯曲度要小，无缺损， 无裂缝，刀痕浅。
单晶硅切成硅片，通常采用内圆切片机或线切片 机。
图4-18 硅片变形
2.平整度
平整度是硅片最主要的参数之一，主要是因为 光刻工艺对局部位置的平整度是非常敏感的。硅片 平整度是指在通过硅片的直线上的厚度变化。它是 通过硅片的上表面和一个规定参考面的距离得到的。 对一个硅片来说，如果它被完全平坦地放置，参考 面在理论上就是绝对平坦的背面，比如利用真空压 力把它拉到一个清洁平坦的面上，如图4-19所示， 平整度可以规定为硅片上一个特定点周围的局部平 整度，也可以规定为整体平整度，它是在硅片表面 的固定质量面积（FQA）上整个硅片的平整度。固定 质量面积不包括硅片表面周边的无用区域。测量大 面积的平整度要比小面积难控制。
然而，晶圆具有的一个特性却限制了生产商随 意增加晶圆的尺寸，那就是在芯片生产过程中，离 晶圆中心越远就越容易出现坏点，因此从晶圆中心 向外扩展，坏点数呈上升趋势。另外更大直径晶圆 对于单晶棒生长以及芯片制造保持良好的工艺控制 都提出了更高的要求，这样我们就无法随心所欲地 增大晶圆尺寸。
