【基础练习】《电流的磁场》(物理沪科九年级全一册)
《电流的磁场》基础练习1.如图的四幅图，通电螺线管的N、S极标注正确的是（）A. B.C. D.2.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A. 继电器、红绿灯、电铃和电源、导线组成报警电路B. 继电器、温度计、电源和导线组成报警电路C. 当温度达到时，电铃就会响铃，同时红灯亮D. 当温度低于时，电铃就会响铃，同时绿灯亮3.在如图所示中，有条形磁铁和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N4.如图所示的装置中，当开关S闭合后，下列判断正确的是（）A. 通电螺线管外A点的磁场方向向左B. 通电螺线管的左端为N极C. 向左移动滑片P，通电螺线管的磁性减弱D. 小磁针静止后，其N极的指向沿水平向右5.如图所示为电磁铁的线路图。
开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A. 电磁铁的右端为S极，磁性增强B. 电磁铁的右端为S极，磁性减弱C. 电磁铁的右端为N极，磁性增强D. 电磁铁的右端为N极，磁性减弱6.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁针的S极向右转动D. 通电螺线管外A点的磁场方向向左7.小红同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（）A. 电磁铁A的磁性比电磁铁B的磁性强B. 要使电磁铁磁性增强，应将变阻器的滑片向右移动C. 若将两电磁铁上部靠近，会相互排斥D. B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流8.如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. 断开，滑片P在图示位置B. 闭合，滑片P在图示位置C. 闭合，滑片P在滑动变阻器最右端D. 闭合，滑片P在滑动变阻器最左端9.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是（）A. B.C. D.10.如图所示，在一圆环形导线的中央放置一个小磁针，通入如图所示的电流时，下列说法中正确的是（）A. 小磁针的N极转向纸内B. 小磁针的N极转向纸外C. 小磁针保持不动D. 小磁针的N极在纸面内沿顺时间方向转动11.如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片．闭合开关后的电磁铁的下端是______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会______（选填“变长”或“变短”）．12.在原子内部，核外电子绕原子核运动会形成环形电流，环形电流产生的磁场使原子的两侧相当于两个磁极。
如图所示，若纸外表示N极，则电子绕原子核运动的方向为______（选填“顺时针”或“逆时针”）方向。
13.根据如图所示的电流方向，判断通电螺线管的A端是______极。
（选填“N”或“S”）14.如图所示是一个用开关来控制电磁铁南北极的巧妙装置，装置旁边放有一小磁针，当开关S接b点时，电磁铁的B端是______ 极，小磁针的D端是______极。
15.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极．答案和解析1.【答案】A【解析】解：A、电流从螺线管的右后方流入、左前方流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极，故A正确；B、电流从螺线管的左后方流入、右前方流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极，故B错误；C、电流从螺线管的右前方流入、左后方流出，结合线圈的绕向，利用安培定则可以确定螺线管的左端为N极，由端为S极，故C错误；D、电流从螺线管的右前方流入、左后方流出，结合线圈的绕向，利用安培定则可以确定螺线管的座端为N极，右端为S极，故D错误；故选：A。
根据螺线管的线圈绕向和电流方向，利用安培定则可以确定螺线管的N、S极。
安培定则涉及三个方向：磁场方向；电流方向；线圈绕向。
告诉其中的两个方向可以确定第三个方向。
2.【答案】C【解析】解：（1）据图可知，该温度自动报警器的原理是：当温度达到90℃时，由于温度计内的液体是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，红灯亮，起到报警作用，故C正确；（2）当温度低于90℃时，控制电路断开，电磁铁无磁性，弹簧复位，上触点开关接通，报警装置不工作，绿灯亮，红灯不亮，电铃不响，由此可知，继电器、温度计、红灯、电铃和电源、导线组成报警电路，故ABD错误．故选C．温度自动报警器的原理是当温度达到一定值时，温度计内液体上升，该液体必须是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用．此题主要考查了电磁继电器的工作原理、导体的概念和温度计的制作原理．电磁继电器的实质相当于工作电路中的开关．解决此类题目的关键是了解电磁继电器的构造，并搞清各部分的作用，同时要搞清控制电路和工作电路．3.【答案】A【解析】解：图中电流方向从左端流入、右端流出，根据图示的线圈绕向和结合安培定则，从而可以确定电磁铁的左端为N极、右端为S极，即乙为N、丙为S；在磁体的周围，磁感线从磁体的N极发出，回到S极，所以永磁体甲的右端为S极；根据磁感线的形状可知，两者相斥，是同名磁极，所以永磁体丁的左端为S极。
如图所示：综上分析，只有A正确，BCD错误。
故选：A。
根据安培定则可以确定电磁铁的NS极，然后利用磁感线的特点即可确定永磁体甲丁的NS 极。
利用安培定则来确定电磁铁的N、S极是解决此题的突破口。
4.【答案】B【解析】解：AB、由于右端是电源的正极，所以电流从右端流入，故据安培定则可知，该螺线管的左端是N极，右端是S极，所以磁感线的方向应该从左向右，故通电螺线管外A点的磁场方向向右，故A错误，B正确；C、滑片向左移动，接入电路的电阻变小，故电路的电流变大，磁性变强，故C错误；D、据上面的分析可知，该螺线管的右端是S极，所以小磁针的左端应该是N极，故N极的指向沿水平向左，故D错误；故选B．（1）磁场中某点的磁场方向与该点的磁感线方向是一致的；（2）据电流的方向，结合安培定则判断出该通电螺线管的NS极即可；（3）通电螺线管的磁场的强弱与电流的强弱有关；此题考查了磁极间的作用规律、安培定则、电路中的电流变化等知识点，是一道综合题．【解析】解：由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确。
故选：D。
（1）根据安培定则判断电磁铁右端的N、S极，即伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指所指的方向是N极；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化；线圈匝数一定时，电流越大，电磁铁的磁性越强，反之越小。
本题考查了安培定则和影响电磁铁磁性强弱因素的应用，正确的判断电流的方向和电路中电流的变化是关键。
6.【答案】D【解析】解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选：D。
（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向。
此题考查了通电螺线管的极性判断、磁场方向的判断、磁极间的作用规律等知识点，是一道综合题。
【解析】解：A、由图可知B电磁铁吸引大头针数目多，所以B电磁铁的应该比A电信磁铁的磁性强，故A错误；B、要使电磁铁磁性增强，应将变阻器的滑片向左移动，因为滑片左移动后电路中电阻减小，电流增大，电磁铁的磁性增强，故B错误；C、根据安培定则判断两个电磁铁的上部都是N极，下部都是S极，两个电磁铁的上部靠近会出现排斥现象，故C正确；D、A和B两个电磁铁串联在电路中，通过两个电磁铁的电流是相等的．故D错误．故选：C．（1）电磁铁的磁性无法直接观察，而是通过吸引大头针的多少来反映，吸引的大头针越多，电磁铁的磁性越强．（2）电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯．在铁芯和电流一定时，线圈的匝数越多，电磁铁的磁性越强；在线圈和铁芯一定时，电流越大，电磁铁的磁性越强．（3）根据安培定则判断两个电磁铁的磁极，根据磁极间的相互作用，判断是相互吸引还是相互排斥．（4）串联电路中电流处处相等．掌握电磁铁磁性强弱的影响因素，利用控制变量法和转换法探究电磁铁磁性的影响因素．8.【答案】D【解析】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I=可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确。
故选：D。
闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化。
本题考查了电路的动态分析，涉及到电磁铁磁性与电流的关系和电功率公式的应用等，判断出巨磁电阻的变化是解题的关键。
9.【答案】C【解析】解：A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；故选：C。
沪科版九年级全一册物理17.2电流的磁场 同步习题(含解析)
17.2电流的磁场同步习题一．选择题1．下列物理学家中，在世界上第一个发现电流的周围存在着磁场的是（）A．法拉第B．奥斯特C．焦耳D．欧姆2．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（）A．B．C．D．3．图中所示的电源正负极、电流方向和通电螺线管N极三者关系正确的是（）A．B．C．D．4．在这次疫情期间，小明经常在家中做饭，一天他在冰箱中找东西拿来做饭，但他还没有把冰箱门完全关闭时，冰箱门却被吸过去紧紧关闭了，他想到了磁极间的相互作用，于是他做了如图所示的通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C．小磁针甲和小磁针乙静止时N 极均指向右端D．小磁针甲和小磁针乙静止时N 极均指向左端5．某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是（）A．由甲、乙两图可得电流可以产生磁场B．由甲、乙两图可得电流产生的磁场方向与电流方向有关C．由甲、乙两图可得电流产生的磁场强弱与电流大小有关D．由甲、丙两图可得电流产生的磁场方向与电流方向有关6．如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是（）A．闭合S1，M接1B．闭合S1，M接2C．断开S1，M接1D．断开S1，M接27．连接如图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（）A．电流的有无对电磁铁磁场有无的影响B．电流方向对电磁铁磁场方向的影响C．电流大小对电磁铁磁场强弱的影响D．线圈匝数对电磁铁磁场强弱的影响8．如图所示是研究电磁铁磁性强弱的实验。
闭合开关后，下列说法错误的是（）A．电磁铁的下端是N极B．电磁铁能吸引大头针说明电流具有磁效应C．将铁钉换成铜棒会使磁性增强D．滑片P向左移动，电磁铁吸引大头针的数目会减少9．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（）A．电梯工作时电磁铁的上端为N极B．电磁铁磁性的强弱与电流的大小无关C．电梯未超载时动触点K与静触点B接触D．电梯超载时报警说明压敏电阻的阻值随压力增大而减小10．在探究通电螺线管的实验中，小英连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管B端为N极B．小磁针N极向右转动C．通电螺线管外C点的磁场方向向左D．滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱二．填空题11．如图所示电路中，闭合开关S之后，移动滑动变阻器滑片P可以增强或者减弱电磁铁的磁性。
沪科版九年级全册物理 17.2 电流的磁场 同步习题(含解析)
17.2 电流的磁场同步习题一．选择题1．以下物理规律是由丹麦物理学家奥斯特首先发现的是（）A．运动物体不受力可以保持匀速直线运动状态B．浸在液体中物体受到的浮力等于它排开液体受到的重力C．通电导体周围存在着磁场D．通电导体在磁场中会受到力的作用2．如图甲，通电螺线管的极性跟电流的方向有关系，可以用右手螺旋定则来判断。
环形电流可以看作是一匝线圈，如图乙；在丙图中，当电流由A端流入B端流出时，则环内的小磁针会（）A．水平转动至N极指向纸内B．水平转动至S极指向纸内C．顺时针转动90°至竖直位置D．逆时针转动90°至竖直位置3．如图所示甲、乙、丙、丁四个探究实验。
探究电流的磁效应与电流的磁场分布的实验是（）A．甲与乙B．乙与丙C．丙与丁D．丁与甲4．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（）A．B．C．D．5．小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。
以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间6．电磁现象广泛应用于我们的日常生活中，下列哪种设备应用了电流的磁效应原理的是（）A．风力发电机B．电风扇C．电铃D．动圈式话筒7．图中所示的电源正负极、电流方向和通电螺线管N极三者关系正确的是（）A．B．C．D．8．一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。
下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向右的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力减小D．闭合开关后，滑片P向b移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力变大9．如图为一款“智能照明灯”的电路，灯L天暗时自动发光天亮时自动熄灭，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。
(解析版)沪科版(九年级全一册)作业(25)17、2电流的磁场(含解析)(2019~2020学年度)

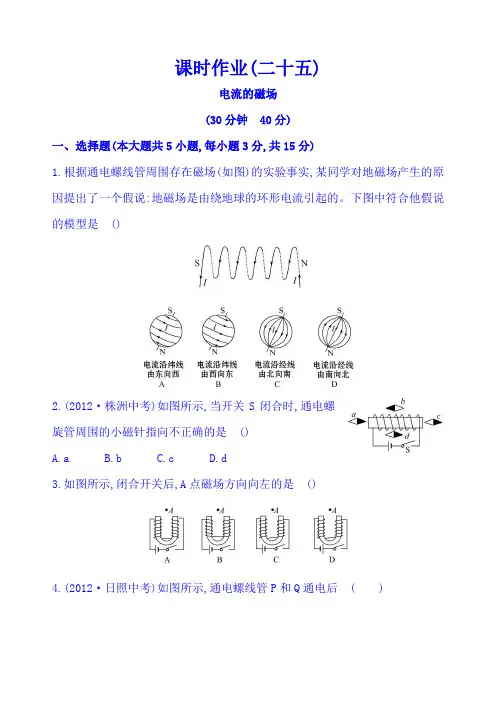

课时作业(二十五)电流的磁场(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.根据通电螺线管周围存在磁场(如图)的实验事实,某同学对地磁场产生的原因提出了一个假说:地磁场是由绕地球的环形电流引起的。
下图中符合他假说的模型是()2.(2012·株洲中考)如图所示,当开关S闭合时,通电螺旋管周围的小磁针指向不正确的是()A.aB.bC.cD.d3.如图所示,闭合开关后,A点磁场方向向左的是()4.(2012·日照中考)如图所示,通电螺线管P和Q通电后( )A.P的右端是N极,Q的左端是S极,它们相互吸引B.P的右端是S极,Q的左端是S极,它们相互排斥C.P的右端是N极,Q的左端是N极,它们相互排斥D.P的右端是S极,Q的左端是N极,它们相互吸引5.如图所示,条形磁铁置于水平桌面上,通电螺线管的右端固定,闭合开关,当滑动变阻器滑片P向右移动时,条形磁铁仍保持静止,在此过程中,条形磁铁受到的摩擦力的方向和大小是()A.方向向左,逐渐增大B.方向向右,逐渐增大C.方向向左,逐渐减小D.方向向右,逐渐减小二、填空题(本大题共3小题,每空2分,共10分)6.如图所示,若改变通电导线中电流的方向,则小磁针的转动方向将,这说明电流的方向跟通电导线中电流的方向有关。
7.如图所示通电螺线管的左侧是(选填“N”或“S”)极,当滑动变阻器的滑片P向右移动时,螺线管的磁性(选填“增强”“不变”或“减弱”)。
8.(2012·梧州中考)如图所示,通电螺线管附近的小磁针处于静止状态,电源的D端是极。
三、作图题(6分)9.小磁针静止时的指向如图所示。
请你标出通电螺线管的极性,并用笔画线代替导线给通电螺线管绕线。
四、实验探究题(9分)10.(2012·株洲中考)科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况)。
(1)由图可知两平行通电导线之间有力的作用。
沪科版-物理沪科版九年级知识归纳练习题17.2电流的磁场

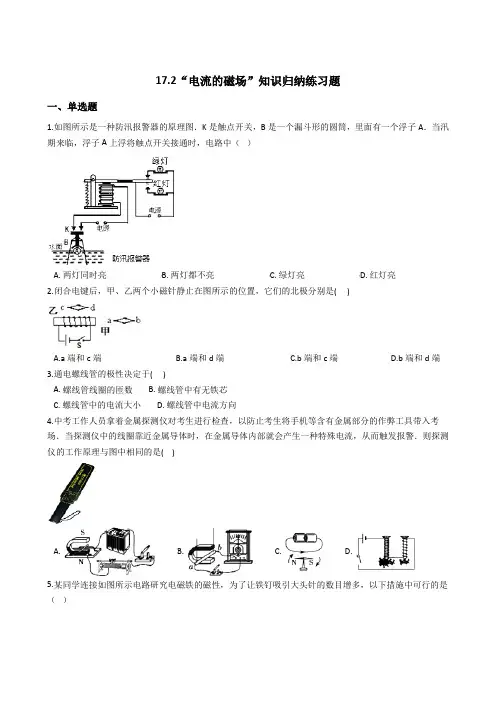

17.2“电流的磁场”知识归纳练习题一、单选题1.如图所示是一种防汛报警器的原理图．K是触点开关，B是一个漏斗形的圆筒，里面有一个浮子A．当汛期来临，浮子A上浮将触点开关接通时，电路中（）A. 两灯同时亮B. 两灯都不亮C. 绿灯亮D. 红灯亮2.闭合电键后，甲、乙两个小磁针静止在图所示的位置，它们的北极分别是( )A.a端和c端B.a端和d端C.b端和c端D.b端和d端3.通电螺线管的极性决定于( )A. 螺线管线圈的匝数B. 螺线管中有无铁芯C. 螺线管中的电流大小D. 螺线管中电流方向4.中考工作人员拿着金属探测仪对考生进行检查，以防止考生将手机等含有金属部分的作弊工具带入考场．当探测仪中的线圈靠近金属导体时，在金属导体内部就会产生一种特殊电流，从而触发报警．则探测仪的工作原理与图中相同的是( )A. B. C. D.5.某同学连接如图所示电路研究电磁铁的磁性，为了让铁钉吸引大头针的数目增多，以下措施中可行的是（）A. 对调电源的正负极B. 将滑片向右端滑动C. 减少铁钉上所绕线圈的匝数D. 去掉一节干电池6.下列四幅图对应的说法正确的是（）A.通电导线周围存在磁场，将小磁针移走，磁场消失B.电流一定时，电磁铁磁性的强弱与线圈的匝数有关C.改变电流方向并对调N，S极，导体棒摆动方向随之改变D.只要导体棒在磁场中运动，就一定会产生感应电流7.下列设备中，利用电磁感应原理制成的是（）A. 发电机B. 电磁铁C. 电动机D. 电磁继电器8.如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引．请在图中画出螺线管的绕线；当滑动变阻器的滑片P向左端滑动时，左端磁铁所受的摩擦力将（）A. 变大B. 变小C. 不变D. 无法判断9.下列四幅实验图中，所示原理可以制成将机械能转化为电能的机器的图是（）A. B. C. D.10.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A. 电流表示数变小，弹簧长度变短B. 电流表示数变小，弹簧长度变长C. 电流表示数变大，弹簧长度变长D. 电流表示数变大，弹簧长度变短11.小明利用光敏电阻受到光照时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭．在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常．下列调节能使控制电路达到要求的是（）A. 增加电磁铁线圈的匝数B. 滑动变阻器滑片P向左移动C. 抽出电磁铁中的铁芯D. 减小控制电路电源电压12.对图中所示四幅图的分析，正确的是（）A. 甲所示的实验现象是发电机的工作原理B. 乙所示的实验现象是电动机的工作原理C. 丙所示的动圈式话筒是利用电磁感应原理工作的D. 丁所示的扬声器是利用电磁感应原理工作的13.下列四幅图中，螺线管两端的极性标注正确的是（）A. B. C. D.14.下列四幅图中小磁针北极指向正确的是（）A. B. C. D.15.下面四幅图中能说明电动机原理的是（）A. B.C. D.二、填空题16.如图所示的四个实验装置中，反映电与磁联系的奥斯特实验的是________ ；反映电动机原理的是________ 。
沪科版九年级物理全一册基础练习题电流的磁场

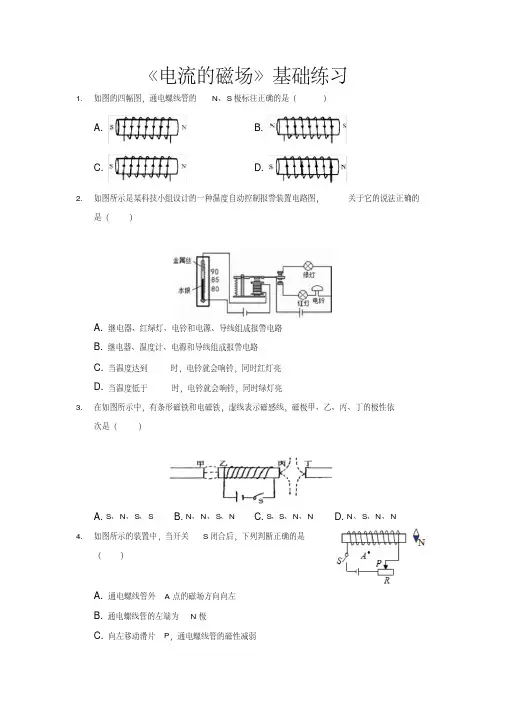

《电流的磁场》基础练习1.如图的四幅图，通电螺线管的N、S极标注正确的是（）A. B.C. D.2.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是（）A. 继电器、红绿灯、电铃和电源、导线组成报警电路B. 继电器、温度计、电源和导线组成报警电路C. 当温度达到时，电铃就会响铃，同时红灯亮D. 当温度低于时，电铃就会响铃，同时绿灯亮3.在如图所示中，有条形磁铁和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（）A. S、N、S、SB. N、N、S、NC. S、S、N、ND. N、S、N、N4.如图所示的装置中，当开关S闭合后，下列判断正确的是（）A. 通电螺线管外A点的磁场方向向左B. 通电螺线管的左端为N极C. 向左移动滑片P，通电螺线管的磁性减弱D. 小磁针静止后，其N极的指向沿水平向右5.如图所示为电磁铁的线路图。
开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A. 电磁铁的右端为S极，磁性增强B. 电磁铁的右端为S极，磁性减弱C. 电磁铁的右端为N极，磁性增强D. 电磁铁的右端为N极，磁性减弱6.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁针的S极向右转动D. 通电螺线管外A点的磁场方向向左7.小红同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（）A. 电磁铁A的磁性比电磁铁B的磁性强B. 要使电磁铁磁性增强，应将变阻器的滑片向右移动C. 若将两电磁铁上部靠近，会相互排斥D. B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流8.如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. 断开，滑片P在图示位置B. 闭合，滑片P在图示位置C. 闭合，滑片P在滑动变阻器最右端D. 闭合，滑片P在滑动变阻器最左端9.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是（）A. B.C. D.10.如图所示，在一圆环形导线的中央放置一个小磁针，通入如图所示的电流时，下列说法中正确的是（）A. 小磁针的N极转向纸内B. 小磁针的N极转向纸外C. 小磁针保持不动D. 小磁针的N极在纸面内沿顺时间方向转动11.如图所示，A是悬挂在弹簧下的铁块，B是螺丝管的铁芯，P是滑动变阻器的滑片．闭合开关后的电磁铁的下端是______极（选填“N”或“S”）；若将变阻器的滑片P向右移动，弹簧的长度会______（选填“变长”或“变短”）．12.在原子内部，核外电子绕原子核运动会形成环形电流，环形电流产生的磁场使原子的两侧相当于两个磁极。
九年级物理全册 17.2 电流的磁场达标练习 (新版)沪科

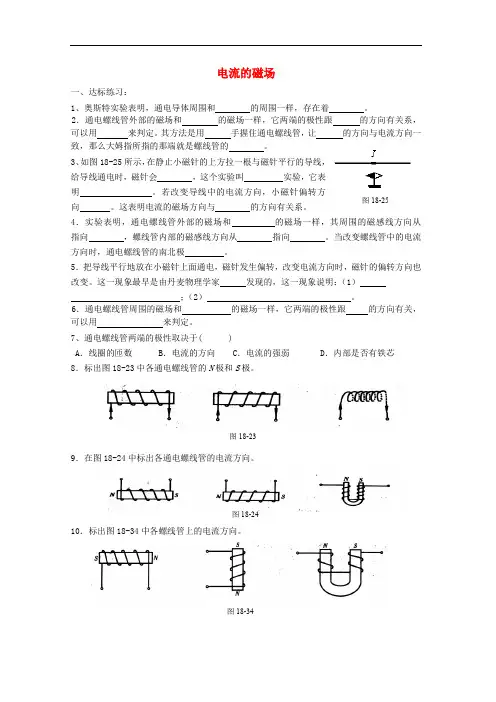

电流的磁场一、达标练习：1、奥斯特实验表明，通电导体周围和 的周围一样，存在着 。
2．通电螺线管外部的磁场和 的磁场一样，它两端的极性跟 的方向有关系，可以用 来判定。
其方法是用 手握住通电螺线管，让 的方向与电流方向一致，那么大姆指所指的那端就是螺线管的 。
3、如图18-25所示，在静止小磁针的上方拉一根与磁针平行的导线，给导线通电时，磁针会 ，这个实验叫 实验，它表明 。
若改变导线中的电流方向，小磁针偏转方向 。
这表明电流的磁场方向与 的方向有关系。
4．实验表明，通电螺线管外部的磁场和 的磁场一样，其周围的磁感线方向从 指向 ，螺线管内部的磁感线方向从 指向 。
当改变螺线管中的电流方向时，通电螺线管的南北极 。
5．把导线平行地放在小磁针上面通电，磁针发生偏转，改变电流方向时，磁针的偏转方向也改变。
这一现象最早是由丹麦物理学家 发现的，这一现象说明：（1） ；（2） 。
6．通电螺线管周围的磁场和 的磁场一样，它两端的极性跟 的方向有关，可以用 来判定。
7、通电螺线管两端的极性取决于( )A ．线圈的匝数B ．电流的方向C ．电流的强弱D ．内部是否有铁芯8．标出图18-23中各通电螺线管的N 极和S 极。
9．在图18-24中标出各通电螺线管的电流方向。
10．标出图18-34中各螺线管上的电流方向。
图18-23 图18-24 图18-25图18-34第5课时 电磁铁1、电磁铁主要由 和 组成。
2、．螺线管与电磁铁的区别是 。
电磁铁的磁性比螺线管的磁性 ，这是因为 。
3．电磁铁的铁芯是用 制成的，而不是用 制成的，这是因为 。
4．把螺线管紧密地套在一个 上，就构成了一个电磁铁。
电磁铁磁性的有无跟 有关系，磁性的强弱跟 有关系。
5．要增强通电螺线管的磁性，可以采取的方法有：（1） ；（2） ；（3） 。
6．电磁铁通电时 磁性，断电时 磁性；通入电磁铁的电流越大，它的磁性就越 ；在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越 。
沪科版九年级物理《电流的磁场》课时练(含答案)
沪科版九年级物理《电流的磁场》课时练（含答案）一、单选题1．在如图中，能正确表示通电螺线管及静止小磁针N极指向的是（）A． B． C． D．2．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（）（2题）（3题）（5题）A．螺线管静止不动 B．螺线管转动，最后A端指向地理的北方C．螺线管转动，最后A端指向地理的南方D．螺线管转动，最后A端可能指向任何方向3．如图所示，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（）A．电流表示数变小，电压表示数变大，电磁铁磁性减弱B．电流表示数变大，电压表示数变小，电磁铁磁性增强C．电流表示数变小，电压表示数变小，电磁铁磁性减弱D．电流表示数变大，电压表示数变大，电磁铁磁性增强4．下列说法正确的是（）A．磁体之间的相互作用是通过磁场产生的B．同名磁极相互吸引，异名磁极相互排斥C．电流周围存在磁场，磁场方向与电流方向无关D．电磁继电器的主要优点是用高压控制电路控制低压工作电路5．如图所示，电磁铁的B端有一个可自由转动的小磁针，闭合开关，小磁针静止时N极水平向右。
则下列说法正确的是（）A．电磁铁的A端为N极 B．利用这一现象所揭示的原理可制成的设备是发电机C．电源的右端是正极 D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强6．如下左图甲所示，小明家有一款磁悬浮音箱，音箱底部有一块磁铁，圆柱状底座内部有电磁铁。
他发现这个底座内电路与图乙所示电路原理相同。
闭合开关，音箱悬浮空中，下列判断正确的是（）A．底座通电后能产生磁场，A端应该是S极B．底座通电后能产生磁场，与电动机的工作原理相同C．将滑片P向右滑至某处，音箱将再次悬浮，此时音箱受到磁力与调节P之前大小不相等D．保持其它条件不变，减少线圈匝数，S闭合时，音箱在底座上悬浮时的高度会变高7．如上右图所示，电源两端电压不变，当开关S闭合时，电磁铁能吸起许多大头针。
下列关于电磁铁的说法中正确的是（）A．电磁铁的上端是N极B．电磁铁磁性的强弱可以通过吸起大头针的数目来判断C．若滑片P向左移动，电磁铁吸起的大头针数量会减少D．若仅将电路中的电源正负极对调，电磁铁会吸起更多的大头针8．世界上第一个发现电和磁之间联系的科学家是（）A．焦耳B．法拉第C．奥斯特D．沈括9．如下左图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极10．如上右图所示，在电磁继电器的低压控制电路上安装一个温度热敏元件，当温度降低时，低压控制电路断开；当温度升高时，低压控制电路接通。
沪科版九年级全一册物理习题课件 1.电流的磁场 第1课时 奥斯特实验和通电螺线管
整合方法提升练
13．【中考•怀化】在图中括号内标出通电螺线管的N、S 极和小磁针的N、S极。 解：如图所示。
整合方法提升练
14．【中考•南宁】如图所示，小磁针静止在螺线管附近， 闭合开关S后，下列判断正确的是( A )
A.通电螺线管的左端为S极 B.通电螺线管外A点的磁场方向向右 C.小磁针一直保持静止 D.小磁针N极向左转动
3．【中考•泉州】如图所示，当开关闭合时，导线下方的 小磁针会产生偏转，说明通电导体周围存在着_磁__场__， 这是丹麦著名物理学家__奥__斯__特__发现的，属于电流的 __磁___(填“热”“磁”或“化学”)
效应现象。
夯实基础逐点练
4．【中考•嘉兴】如图是奥斯特实验的示意图，有关分析 正确的是( )
A.通电导线周围磁场方向由小磁针的指向决定 B.产生偏转的小磁针对通电导线有力的作用 C.移去小磁针后的通电导线周围不 存在磁场 D.通电导线周围的磁场方向与电流 方向无关
夯实基础逐点练
【点拨】通电导线周围磁场方向是由电流的方向决定的， 故A、D错误；当将通电导线放在小磁针上方时，小磁针 会产生偏转，说明小磁针受到了力的作用，又因为力的作 用是相互的，故B正确；该磁场与小磁针的有无无关，故 移走小磁针后，通电导线周围仍存在磁场，故C错误。 【答案】B
HK版 九年级
第十七章 从指南针到磁浮列车
第二节 电流的磁场
第1课时 奥斯特实验和通电螺线管
习题链接
提示：点击 进入习题
答案呈现
1 磁场
6 条形磁体；磁极
2 磁力；磁化
7B
3 磁场；奥斯特；磁 8 B
4B
9
5 条形；N；S
1Hale Waihona Puke N习题链接11 C 12 A 13 14 A 15 B
