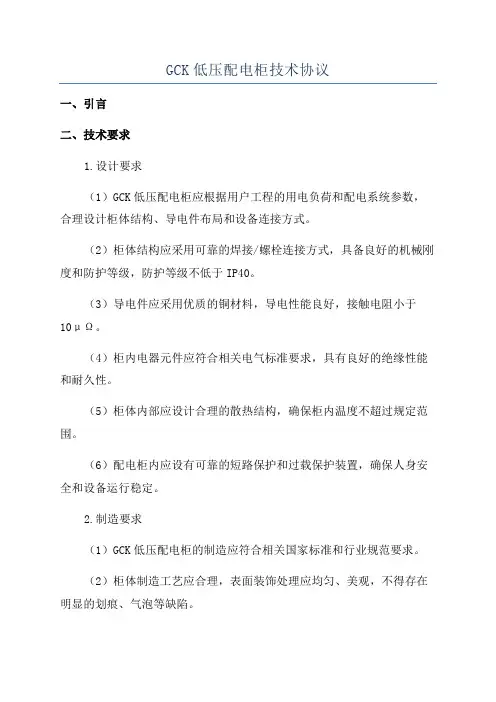

GCK低压配电柜技术协议
GCK低压配电柜技术协议一、引言二、技术要求1.设计要求（1）GCK低压配电柜应根据用户工程的用电负荷和配电系统参数，合理设计柜体结构、导电件布局和设备连接方式。
（2）柜体结构应采用可靠的焊接/螺栓连接方式，具备良好的机械刚度和防护等级，防护等级不低于IP40。
（3）导电件应采用优质的铜材料，导电性能良好，接触电阻小于10μΩ。
（4）柜内电器元件应符合相关电气标准要求，具有良好的绝缘性能和耐久性。
（5）柜体内部应设计合理的散热结构，确保柜内温度不超过规定范围。
（6）配电柜内应设有可靠的短路保护和过载保护装置，确保人身安全和设备运行稳定。
2.制造要求（1）GCK低压配电柜的制造应符合相关国家标准和行业规范要求。
（2）柜体制造工艺应合理，表面装饰处理应均匀、美观，不得存在明显的划痕、气泡等缺陷。
（3）柜内电器元件安装应规范，接线应牢固可靠，防止松动和接触不良。
（4）柜内导线应整齐有序，采用规范的标识和颜色编码，方便维护和操作。
（5）柜体应设有可靠的接地装置，确保静电能与地势衔接自然。
（6）对于电器元件的选型和采购应严格按照设计要求和用户需求进行，确保质量和性能稳定。
3.应用要求（1）GCK低压配电柜应按照相关规定进行正确的安装和接线，严禁擅自改动和调试。
（2）柜内设备启动前，应进行必要的检查和试运行，确保各项功能正常。
（3）柜内设备在运行过程中，应定期进行检测和维护，及时处理故障和异常情况。
（4）柜体周围应保持干燥、通风，并远离腐蚀性气体和爆炸危险环境。
（5）对于特殊工况和环境要求，应根据用户需求进行相应设计和配置，确保GCK低压配电柜能适应各种复杂工况。
三、质量控制和保证1.设计质量控制（1）设计部门应根据用户需求和相关电气标准进行设计，确保设计满足质量要求。
（2）设计环节应进行必要的设计校对和复审，确保设计方案合理和可行。
（3）应建立设计文件和记录的管理制度，确保设计过程可追溯。
2.制造质量控制（1）制造单位应建立符合质量管理体系要求的制造工艺和控制过程。
低压配电柜技术协议
技术协议文件编号：协议名称：黑龙江华丰煤化工低压成套开关设备甲方：黑龙江华丰煤化工有限公司乙方：黑龙江华丰煤化工有限公司2009年07月技术文件目录第一部分供货范围第二部分技术规范第三部分工厂检验、试验及现场验收办法第四部分售后服务及质量保证说明：本文件除封面外共9页（1- 9页），签定文件时请自行核对，如发现缺页、错装等情况，请于签定文件时向甲方提出，如未提出，由此造成的一切后果由乙方自负。
第一部分供货范围一、低压开关柜、电容补偿柜、母线桥、各类配电箱、操作台各类开关、各类互感器等。
见图纸及附表二、技术规范1 应遵循的主要现行标准IEC439 低压成套开关设备和控制设备.GB156—80 额定电压GB106091—89 技术制图标题栏GB191—85 包装储运图示标志GB762—80 电气设备额定电流GB2681—81 电工成套装置中的导线颜色GB2900.18—82 电工名词术语低压电器GB4025—83 电工成套装置中指示灯和按扭的颜色GB4026—83 电器接线端子的识别和字母数字符号标志接线端子的通则GB3047.1—82 面板、架和柜的基本尺寸系列GB4205—83 控制电气设备的操作标准运动方向GB4609—84 塑料燃烧性能实验方法垂直燃烧法GB4942.2—85 低压电器外壳防护等级GB7251—87 低压成套开关设备GB9466—88 低压成套开关设备基本试验方法2 户内使用环境条件2.1 环境温度最高温度：40 ℃最低温度：-25 ℃日平均温度不大于+35℃2.2 海拔高度：<2000m2.3 户内的环境相对湿度：周围空气相对湿度在最高温度为+40 ℃时不超过50﹪，在较低温度时允许有较大的相对湿度，如温度为+20 ℃时不超过90﹪，但应该考虑由于温度的变化有可能会偶然产生适度的结露。
2.4 安置场所：焦化厂区户内。
2.5 地震烈度: 不超过8度2.5 所供设备应满足标书及本设备技术规范书要求并在以上条件下安全可靠工作。
((合同)范本)低压配电柜技术标准协议
(合同范本)低压配电柜技术协议1. 引言本技术协议由乙方（简称“供方”）和甲方（简称“需方”）共同订立，旨在明确双方在低压配电柜技术方面的合作关系和责任分工，确保项目的顺利进行。
本协议列明了供方的技术要求和需方的权益，双方应严格按照本协议的约定执行。
2. 技术要求2.1 供方应根据需方提供的项目要求和使用环境，设计、制造和安装符合国家标准和行业标准的低压配电柜。
2.2 低压配电柜的技术参数应满足要求：电压等级：不得低于需方提供的电源电压等级要求；额定电流：满足项目所需的额定运行电流；短路容量：满足项目所需的短路容量要求；绝缘水平：符合国家标准，保证安全可靠；防护等级：满足项目的使用环境要求；过载和短路保护：低压配电柜内应配备可靠的过载和短路保护装置。
2.3 低压配电柜的外观设计应美观大方、结构牢固可靠，易于操作和维修。
3. 供方责任3.1 供方应派遣经验丰富的技术人员进行现场勘察，并与需方进行沟通，确保对于项目要求的充分了解。
3.2 供方应按照合同要求，制定详细的制造计划和安装方案，并及时将计划提交给需方审核。
3.3 供方应严格按照制造计划和安装方案执行，并在制造和安装过程中及时与需方沟通，并及时处理遇到的问题和风险。
3.4 供方应保证低压配电柜在交付后的一定期限内保修，对于因供方原因导致的质量问题，供方应免费提供维修和更换服务。
3.5 供方应提供低压配电柜的技术培训和使用说明，以确保需方对设备的正确使用。
4. 需方责任4.1 需方应及时提供项目要求和使用环境的详细信息，包括但不限于电压等级、额定电流、短路容量、防护等级等。
4.2 需方应审核供方的制造计划和安装方案，并及时提出修改意见或确认。
4.3 需方应配合供方的现场勘察和沟通工作，提供所需的支持和配合。
4.5 需方应对供方提供的低压配电柜进行验收，并在交付后及时反馈供方，确保设备的正常运行。
5. 保密条款5.1 本技术协议签订后，双方应对对方提供的技术资料和商业机密信息保密，未经对方同意，不得向第三方披露或使用。
技术协议(变频电柜180KW)
技术协议甲方：潞安环保能源股份开发有限公司王庄煤矿乙方：上海卓能电气实业有限公司根据2013年维简计划（七—16）及王庄矿实际需要，甲方向乙方购置1台HGGD型交流低压配电柜（变频电控柜，180KW）,经双方协商达成如下技术协议：一、工作条件1、周围空气温度：最高 40℃、最低－5℃2、24小时内平均温度不得高于+35℃3、海拔高度不超过2000米4、装置安装时与垂直面的倾斜度不超过5度。
5、装置应安装在无剧烈震动和冲击及腐蚀性的场所6、装置周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
二、设备参数额定电压：380V 额定频率：50Hz相数：3相4线额定短路开断电流：30KA额定短时耐受电流：30KA 额定峰值耐受电流：63KA三、执行技术标准1. 设计标准1.1 GB156《标准电压》1.2 GB4205《检测电气设备的操作标准运动方向》1.3 GB2900《电工名词术语》1.4 GB/T4942.2《低压电器外壳防护等级》1.5 GB6988《电气制图》1.6 GB324《焊缝符号表示法》1.7 GB191《包装贮运标志》1.8 GB7276《电力系统保护控制屏、柜外形尺寸系列2. 产品标准2.1 GB7251.1《低压成套开关设备和控制设备》2.2 GB/T14048.1《低压开关设备和控制设备》2.3 GB13539 IEC269《低压熔断器》2.4 GB1208 IEC185《电流互感器》2.5 GB4026 IEC445《电器接线端子和相应符号标志的接线端子的识标方法》3. 检验标准3.1 GB9466 《低压成套开关设备基本试验方法》3.2 GB11021《电气绝缘的耐热性评定和分级》3.3 GB7261 《继电器及继电保护装置基本试验方法》3.4 GB50150《电气装置安装工程电气设备交接试验标准》3.5 SJD9-87《电力装置的电测量仪表装置设计规程》四、技术要求4.1、要求乙方到现场对柜子尺寸进行测量，满足甲方安装使用要求。
典型智能综合配电柜(JP柜)技术协议
智能综合配电柜（JP柜）技术协议智能综合配电柜（JP柜）技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：一总则（一）、范围本技术协议规定了使用于电网低压JP柜(配电变压器综合配电柜，以下简称JP柜)的使用条件、各单元配置和技术要求、检测试验及产品标志等方面的通用技术协议。
本技术协议适用于电网建设与改造工程中，交流50Hz、标称电压为400V 的低压配电系统用于配电变压器计量、保护功能为一体的低压JP柜。
除本技术协议所规定的要求外，订货中用户的特殊性能要求或其他具体事宜需由买卖双方面通过协商商定。
（二）、正常使用条件除非另有规定，JP柜及其内部任何单元均在本正常使用条件下的额定特性时使用。
如实际使用条件不同，则产品设计应满足用户提出的特殊要求，或者协商解决。
二技术参数（一）、JP柜技术参数JP柜主要电器配置技术参数表（元件配置按最新技术标准执行）二、一次电气原理示意图（以315KVA为例）三、具体要求（一）、通用要求1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。
JP柜外壳应有足够的机械强度，以承受使用时、搬迁过程中可能遇到的机械力。
柜体采用前后对开(四门)。
2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。
3、3、进出线布置：电缆进出线，采用下进下出，电缆进出线孔应采用防护及封堵措施。
4、总进线塑壳断路器，进线侧装计量CT，出线侧装测量CT。
5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N，各电气接头接触良好，母排和接线桩头都应做绝缘处理。
6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。
柜内装检修照明灯，在配电出线室正门装开关来控制灯的闭合。
7、箱体通风设计：上下左右通风，具有防止小动物进入设计。
8、对接地的要求：8.1 JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。
(合同范本)低压配电柜技术协议
酒钢集团宏兴钢铁股份有限公司265m2烧结机工程低压配电柜技术协议甲方：酒钢集团宏兴钢铁股份有限公司乙方：低压配电柜技术协议酒钢集团宏兴钢铁股份有限公司（以下简称甲方）与公司（以下简称乙方）就甲方新建265m2烧结机工程配套设备-低压配电柜，经双方协商，达成如下技术协议：1、总则本技术协议作为甲方新建265m2烧结机工程配套配套设备-低压配电柜订货合同的附件，与订货合同同时生效，具有同等法律效力。
合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。
1.1本技术协议所提出的是最低标准的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。
1.2 乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。
1.3乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。
1.4乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。
1.5乙方须对本低压配电柜设计的完整性、合理性和设计质量承担全部责任。
保证设备设计容量满足烧结机整套设备的负荷要求。
1.6乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。
2、基本条件2.1当地标准和厂区自然条件：除技术规格另有规定外，所有投标货物必需适应以下工作条件。
2.2电源：220V/380V（单相/三相）；频率：50Hz。
2.3厂区自然条件厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。
厂区所在地区海拔 1640m极端最高温度 38.4℃极端最低温度 -31.6℃年平均温度 7.3℃相对湿度 46 %年平均降雨量 85.3mm主导风向夏季西北风；常年西南风最大风速 34m/s冬季大气压力 85.6Kpa(642mmHg)夏季大气压力 84.7Kpa(635mmHg)地震设防烈度 7度3、开关柜及配套元件参数要求3.1 开关柜：低压开关柜的柜型采用GGD3型开关柜，系统采用TN-C制，柜体内元件温升符合型式试验标准；所有带电导体的布置应满足国标规定的最小电气安全净距即不同相的带电部分之间最小电气安全净距为10 mm；带电部分至接地部分之间最小电气安全净距为12mm；开关柜外壳防护等级为①开关柜外部：IP31；②开关柜内部：IP2X（包括抽出部件的替换）；柜面板上安装表及指示灯。
配电柜加工协议书范本(3篇)
第1篇协议编号： [填写协议编号]签订日期： [填写签订日期]甲方（订购方）： [填写甲方全称]地址：[填写甲方地址]联系人：[填写甲方联系人]联系电话：[填写甲方联系电话]乙方（加工方）： [填写乙方全称]地址：[填写乙方地址]联系人：[填写乙方联系人]联系电话：[填写乙方联系电话]鉴于甲方需要采购一批配电柜，乙方具备相关加工能力，双方本着平等互利、诚实信用的原则，经友好协商，达成如下协议：一、产品规格及数量1.1 甲方订购的配电柜规格如下：- 类型：[填写配电柜类型]- 额定电压：[填写额定电压]- 额定电流：[填写额定电流]- 面板材料：[填写面板材料]- 防护等级：[填写防护等级]1.2 订购数量：[填写订购数量]二、加工要求2.1 乙方应严格按照甲方提供的图纸和技术要求进行加工，确保产品质量符合国家标准和行业标准。
2.2 乙方在加工过程中应确保以下要求：- 材料选用：使用符合国家标准和行业标准的优质材料。
- 工艺流程：采用先进的生产工艺，确保产品精度和质量。
- 检验标准：按照国家标准和行业标准进行严格检验，确保产品合格率。
- 包装要求：采用符合运输要求的包装材料，确保产品在运输过程中不受损坏。
三、交货时间3.1 乙方应在合同签订后 [填写时间] 内完成配电柜的加工和交付。
3.2 如因乙方原因导致交货延期，每延期一天，乙方应向甲方支付 [填写金额] 元的违约金。
四、质量保证4.1 乙方保证配电柜在交货时及交货后 [填写时间] 内，符合合同规定的质量标准。
4.2 如因乙方原因导致产品不合格，乙方应无条件退换或修复，直至符合合同规定。
4.3 甲方在收到产品后 [填写时间] 内，如发现质量问题，有权要求乙方进行退换或修复。
五、价格及支付方式5.1 配电柜单价：[填写单价]总价：[填写总价]5.2 支付方式：- 预付款：合同签订后 [填写金额] 元，作为乙方开始加工的预付款。
- 尾款：配电柜交付合格后 [填写时间] 内，甲方支付剩余款项。
典型智能综合配电柜JP柜技术协议
典型智能综合配电柜JP柜技术协议一、引言智能综合配电柜在现代电力系统中扮演着极其重要的角色。
它不仅负责对电力进行分配和控制，还能实现数据采集、监测和远程控制等功能。
本技术协议旨在介绍和规范典型智能综合配电柜JP柜的技术要求和设计原则。
二、设计要求1. 安全可靠性典型智能综合配电柜JP柜在设计过程中应考虑安全可靠性因素，确保其在运行过程中不会对人员和设备造成任何伤害。
必须遵循国家相关标准和规范，并进行合理的安全性评估。
2. 功能完备性JP柜作为智能配电设备，需要具备完备的功能，包括电力分配、数据采集、告警监测、远程控制等。
同时，JP柜应支持多种通信协议和网络接入方式，以满足不同用户的需求和应用场景。
3. 系统稳定性JP柜的设计应保证系统的稳定性和可靠性。
在应对突发情况和故障时，JP柜应具备自动切换、自愈和自恢复等功能，以确保供电系统的连续稳定运行。
4. 网络安全性考虑到智能综合配电柜JP柜与网络的连接，必须注重网络安全性。
应采取措施保护系统免受恶意攻击、数据泄露和篡改等威胁，同时确保远程管理和操作的安全性和合法性。
5. 数据可视化JP柜应当能够实现实时数据的采集、监测和可视化展示。
通过数据分析和报表生成，用户能够直观地了解电力系统的运行状况和能耗情况，以便做出合理的决策和优化措施。
6. 兼容性和可扩展性JP柜应考虑与其他配电设备和系统的兼容性。
它应能够与上位机、下位机和其他智能设备进行无缝连接，以实现设备之间的数据交互和功能集成。
同时，JP柜的设计应具备良好的可扩展性，以满足用户未来的需求变化。
三、设计原则1. 模块化设计JP柜的设计应采用模块化的思路，将不同功能的模块独立设计和组装。
这样可以提高设备的可维护性和可升级性，并方便系统的故障排除和部件更换。
2. 自动化控制在设计过程中，应尽量采用自动化控制的方式，减少人工干预和操作的机会。
通过智能传感器和控制器的联动，实现配电系统的自动化管理和运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海科集团变频柜
技术协议
甲方：
乙方：胜利油田胜利动力机械集团有限公司
2012年11月15日
经甲、乙双方共同协商，甲方委托乙方承担变电所内高低压成套开关设备的制
造，根据《中华人民共和国经济合同法》及有关政策法规，为明确该项设备制造过
程中双方的权利、义务和经济责任，经双方协商一致，签订本协议须共同遵守。
一. 总则
本技术协议以甲方提供的招标文件及电气设计图为依据。
适用于海科集团变频
柜使用环境、技术参数、开关柜本体及附属设备的功能设计、结构、性能、安装和
试验等方面的技术要求。
二. 工作范围
2.1供货范围
现场安装和试验由甲方完成, 供货方指导安装及协助采购方处理该设备调试投
运过程中出现的问题。
2.3技术文件
在合同签订2天内, 甲方向乙方提供下列图纸资料:
a. 配电设备一次图。
b. 配电设备二次原理图。
此合同范围内的所有图纸资料需经需甲方确认后方可生效，作为正式生产用图。
三．技术要求
3.1技术要求
3.1.1 技术标准
供方提供的产品应满足技术协议规定的技术参数和要求以及如下的专用标准：
GB/T14048.1-2000 低压开关设备和控制设备总则
GB/T14048.2-2001 低压开关设备和控制设备低压断路器
GB/T16935.1-1997 低压系统内设备的绝缘配合第一部分：原则、要求和试验GB 7251.1-2005 低压成套开关设备和控制设备第一部分: 型式试验和部分型式
试验成套设备
GB4208-1993 外壳防护等级(IP代码)
3.1.2 使用环境条件：
1)环境条件：安装场所为户内。
2)海拔高度：1000m。
3)环境湿度：日平均相对湿度不大于95%（在25O C），月平均相对湿度不大于
90%（在25O C）。
4)运行环境温度：-15~+40O C。
5)地震：水平加速度0.3g，垂直加速度0.15g(烈度8度，g为重力加速度)。
3.1.3 工程条件
额定工作电压：0.4kV
系统额定频率：50 Hz
额定绝缘电压：AC 690V
3.2 性能和参数保证
3.1.1 按照电气一次系统图提供的参数进行选型。
3.1.2 为保证供电的连续性，保护装置间的配合应有选择和配合性。
3.1.3 低压开关柜中所有的电气元件应能承受可能通过的过负荷电流和短路电流。
所有机械构件应能承受冲击短路电流的影响。
3.3 安全要求
最低的外壳防护等级为：开关柜外部：IP 40；开关柜内部：IP 2X。
3.4开关柜规格、标准、质量要求
3.4.1 开关柜结构
1)开关柜型式为GCS型固定分隔柜体；
2)开关柜外形应平整美观；低压开关柜柜体尺寸与一次系统图和柜体平面布局
图相符。
3)壳体加工工艺需要冲压、多重折边, 柜体颜色为微机灰(GB RAL7035)。
柜后
门采用双扇对开门结构。
柜架和面板应有足够机械强度和刚度，应能承受所
安装元件及短路时所产生的机械应力和热应力，并应考虑防止构成足以引起
较大涡流损耗的磁性通路，不能因设备的吊装、运输等情况而影响设备的性
能。
3.2.2设备的布置应方便操作，在任何情况下不应妨碍良好的运行性能，柜内空间应满足电缆接线、检修要求。
3.5 开关柜母线
3.5.1母线系统：采用三相五线镀锡铜母线（按标准有颜色区分）并根据图纸图中规定规格尺寸配置。
3.5.2 主母线和分支母线应由螺栓连接的高导电率的铜排制成，符合规定的载流量。
3.5.3 主母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的，并能耐受规定环境条件的产品。
在设备的使用寿命内，其机械强度和电气性能应基本保持不变。
3.5.4 铜排接地母线应延伸至整段结构，并应用螺栓接在每一面开关柜的框架上。
3.5.5 在每个接地母线的端头应提供压接型螺栓，供需方连接接地线用。
3.6 开关柜柜内主要电器元件型号和生产厂家：
3.6.1 塑壳断路器：NSX系列断路器厂家施耐德
3.6.2 变频器： EV210系列厂家艾默生
3.6.3 指示灯、按钮选用江阴长江电器
3.7 开关柜接线
（1）柜内主回路电缆截面应不小于2.5mm2，额定耐压为0.6/1kV，并具有耐热、防潮、防腐、阻燃性能。
应采用多股软镀锡铜导线。
布线应没有磨损和刀痕，并应有足够的弯曲半径。
（2）控制回路的导线均应选用绝缘电压不小于0.45/0.75kV，截面不小于1.5mm2的多股软镀锡铜导线，其中电流互感器二次侧电流导线截面不小于 2.5mm2，导线两端均要标以编号，导线中间不允许有接头。
（3）控制回路与母线间应有适当的间距。
（4）根据图纸有需要外接的导线接到端子排，以方便甲方后期接线；
四. 验收
制造厂在整柜出厂前三天通知需方到制造厂进行现场验收。
五. 铭牌及标志
5.1 开关柜应有坚固、耐久、清晰的铭牌，铭牌内容应符合G B7251.1-2005的要求。
5.2 开关柜具有明显的功能性标牌。
