【CN209215671U】一种光纤和传统导体交叉连接的线缆【专利】

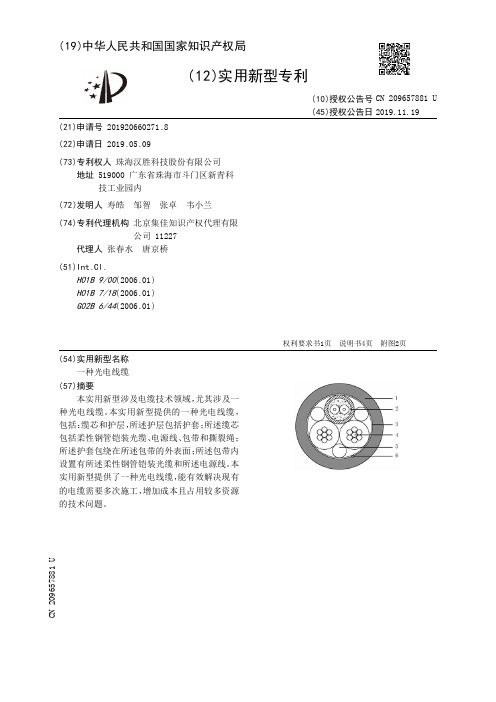

【CN209657881U】一种光电线缆【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920660271.8(22)申请日 2019.05.09(73)专利权人 珠海汉胜科技股份有限公司地址 519000 广东省珠海市斗门区新青科技工业园内(72)发明人 寿皓 邹智 张卓 韦小兰 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 张春水 唐京桥(51)Int.Cl.H01B 9/00(2006.01)H01B 7/18(2006.01)G02B 6/44(2006.01)(54)实用新型名称一种光电线缆(57)摘要本实用新型涉及电缆技术领域，尤其涉及一种光电线缆。
本实用新型提供的一种光电线缆，包括：缆芯和护层，所述护层包括护套；所述缆芯包括柔性钢管铠装光缆、电源线、包带和撕裂绳；所述护套包绕在所述包带的外表面；所述包带内设置有所述柔性钢管铠装光缆和所述电源线。
本实用新型提供了一种光电线缆，能有效解决现有的电缆需要多次施工，增加成本且占用较多资源的技术问题。
权利要求书1页 说明书4页 附图2页CN 209657881 U 2019.11.19C N 209657881U权 利 要 求 书1/1页CN 209657881 U1.一种光电线缆，其特征在于，包括：缆芯和护层，所述护层包括护套；所述缆芯包括柔性钢管铠装光缆、电源线和包带；所述护套包绕在所述包带的外表面；所述包带内设置有所述柔性钢管铠装光缆和所述电源线。
2.根据权利要求1所述的光电线缆，其特征在于，所述缆芯还包括填充构件；所述填充构件填充于所述柔性钢管铠装光缆与所述电源线之间的间隙内；所述护套还包括外护层，所述外护层贴附安装在所述护套的外表面。
3.根据权利要求1所述的光电线缆，其特征在于，还包括撕裂绳，所述护套与所述包带之间设置有撕裂绳。
4.根据权利要求1所述的光电线缆，其特征在于，所述电源线的导体截面为0.5～10mm2。

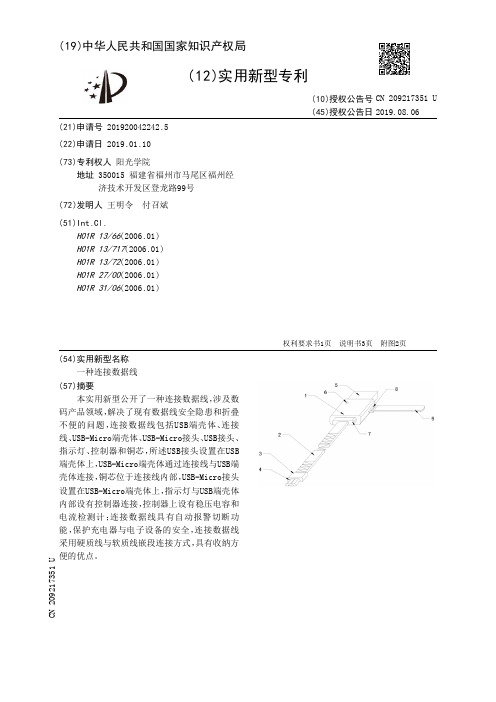

【CN209217351U】一种连接数据线【专利】
(10)授权公告号 CN 209217351 U (45)授权公告日 2019.08.06
( 54 )实用新型名称 一种连接数据线
( 57 )摘要 本实用新型公开了一种连接数据线，涉及数
码产品领域，解决了现有数据线安全隐患和折叠 不便的问题 ，连接数据线包括USB端壳体、连接 线、USB-Micro端壳体、USB-Micro接头、USB接头、 指示灯、控制器和铜芯 ，所述USB接头设置在USB 端壳体上，USB-Micro端壳体通过连接线与USB端 壳体连接，铜芯位于连接线内部，USB-Micro接头 设置在USB-Micro端壳体上，指示灯与USB端壳体 内部设有控制器连接，控制器上设有稳压电容和 电 流检测计 ；连接数据线具有自动报警切断功 能 ，保护充电器与电子设备的安全，连接数据线 采 用硬 质线与软 质线嵌段连接方式 ，具有收纳方 便的优点。
4 .根据权利要求3所述的连接数据线，其特征在于，所述软质线(11)由软质线绝缘层 (1101)和软质线内芯填充(1102)组成，软质线绝缘层(1101)材质为软质PVC，软质线内芯填 充(1102)材质为硅胶。
5 .根据权利要求4所述的连接数据线，其特征在于，所述USB端壳体(1)上设有锁扣装 置，锁扣装置包括锁扣(8)与锁带(9) ，锁扣(8)安装在USB端壳体(1)上，锁带(9)与锁扣(8) 连接。
背景技术 [0002] 随着智能手机及其它便携式移动电子设备的普及，数据线作为一种用于电子产品 的 充电 及数据传输的电 子配件 ，已 广泛应 用于各 种便携式电 子产品的 数据传输、充电 等功 能。 [0003] 随着技术发展，快充技术得到大力发展，但是在实际使用过程很多快充充电器与 相应数据线经常混 用，部分不适合进行快充的 数据线被人 们误 用在快充充电 器上 ，给快充 充电 器 和电 子设备都带来了安全隐 患 ；而且传统数据线多为软 质材料 ，过于柔软不利于折 叠收纳。 [0004] 因此，我们提出一种连接数据线解决上述问题。
一种新型光纤电缆[实用新型专利]
![一种新型光纤电缆[实用新型专利]](https://img.taocdn.com/s3/m/09ede16084868762cbaed578.png)
专利名称：一种新型光纤电缆专利类型：实用新型专利
发明人：邵春牛
申请号：CN201920549231.6申请日：20190422
公开号：CN209590366U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型光纤电缆，包括聚乙烯保护套，所述聚乙烯保护套的外表面安装有防滑条，所述聚乙烯保护套的内侧安装有防潮涂料，所述防潮涂料的内侧安装有内衬层，所述内衬层的内侧安装有钢带，所述钢带的内侧安装有填充物，所述填充物的内侧安装有加强芯，所述加强芯的一侧安装有耐高温层，所述耐高温层有六个，所述耐高温层的内侧安装有光纤，所述光纤有六个。
本实用新型通过改良装置解决了光缆无法适应特殊环境，质地脆机械强度差，尤其是高温环境，以及防潮功能，大大加强了光纤在工作中的适应性，提高了光纤的使用寿命。
申请人：邵春牛
地址：322205 浙江省金华市浦江县白马镇兰塘村邵宅
国籍：CN
更多信息请下载全文后查看。
【CN209514125U】一种汽车光纤线束【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920355865.8(22)申请日 2019.03.20(73)专利权人 上海元一电子有限公司地址 200000 上海市闵行区顾戴路3009号第6幢11层1108室(72)发明人 杨文骐 毛惠君 宋永琴 张洁春 沈军 张翀 (74)专利代理机构 深圳市查策知识产权代理事务所(普通合伙) 44527代理人 曾令安(51)Int.Cl.G02B 6/04(2006.01)G02B 6/44(2006.01)(54)实用新型名称一种汽车光纤线束(57)摘要本实用新型公开了一种汽车光纤线束，包括石棉线束套、第二防护套、第一防护套、放置腔体和支撑管，所述石棉线束套的内部设有放置腔体，放置腔体内部的中心位置处设有支撑管，所述支撑管内部的中心位置处设有空腔，空腔外壁上的放置腔体内部设有等间距的第一防护套，且相邻第一防护套之间的支撑管外壁上皆设有等间距的定位筋，第一防护套远离支撑管的一端与石棉线束套的内壁固定连接，所述石棉线束套的外侧设有中空夹层，中空夹层远离石棉线束套的一侧设有橡胶绝缘套，所述橡胶绝缘套的外壁上套装有第二防护套。
本实用新型不仅提高了光纤线束使用时的信号传输效果，提高了光纤线束使用时的安全性，而且延长了光纤线束的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209514125 U 2019.10.18C N 209514125U权 利 要 求 书1/1页CN 209514125 U1.一种汽车光纤线束，包括石棉线束套(1)、第二防护套(5)、第一防护套(6)、放置腔体(9)和支撑管(12)，其特征在于：所述石棉线束套(1)的内部设有放置腔体(9)，放置腔体(9)内部的中心位置处设有支撑管(12)，所述支撑管(12)内部的中心位置处设有空腔(10)，空腔(10)外壁上的放置腔体(9)内部设有等间距的第一防护套(6)，且相邻第一防护套(6)之间的支撑管(12)外壁上皆设有等间距的定位筋(8)，第一防护套(6)远离支撑管(12)的一端与石棉线束套(1)的内壁固定连接，所述石棉线束套(1)的外侧设有中空夹层(2)，中空夹层(2)远离石棉线束套(1)的一侧设有橡胶绝缘套(4)，所述橡胶绝缘套(4)的外壁上套装有第二防护套(5)。

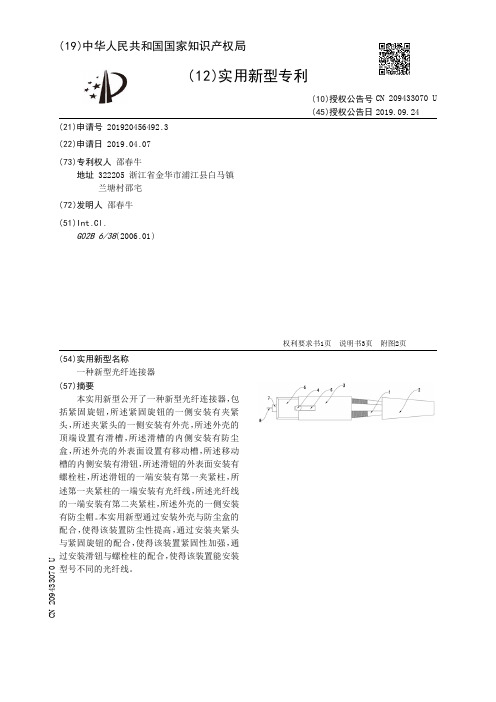

【CN209433070U】一种新型光纤连接器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920456492.3(22)申请日 2019.04.07(73)专利权人 邵春牛地址 322205 浙江省金华市浦江县白马镇兰塘村邵宅(72)发明人 邵春牛 (51)Int.Cl.G02B 6/38(2006.01)(54)实用新型名称一种新型光纤连接器(57)摘要本实用新型公开了一种新型光纤连接器，包括紧固旋钮，所述紧固旋钮的一侧安装有夹紧头，所述夹紧头的一侧安装有外壳，所述外壳的顶端设置有滑槽，所述滑槽的内侧安装有防尘盒，所述外壳的外表面设置有移动槽，所述移动槽的内侧安装有滑钮，所述滑钮的外表面安装有螺栓柱，所述滑钮的一端安装有第一夹紧柱，所述第一夹紧柱的一端安装有光纤线，所述光纤线的一端安装有第二夹紧柱，所述外壳的一侧安装有防尘帽。
本实用新型通过安装外壳与防尘盒的配合，使得该装置防尘性提高，通过安装夹紧头与紧固旋钮的配合，使得该装置紧固性加强，通过安装滑钮与螺栓柱的配合，使得该装置能安装型号不同的光纤线。
权利要求书1页 说明书3页 附图2页CN 209433070 U 2019.09.24C N 209433070U权 利 要 求 书1/1页CN 209433070 U1.一种新型光纤连接器，包括紧固旋钮(2)，其特征在于：所述紧固旋钮(2)的一侧安装有夹紧头(1)，所述夹紧头(1)的一侧安装有外壳(6)，所述外壳(6)的顶端设置有滑槽(12)，所述滑槽(12)的内侧安装有防尘盒(3)，所述外壳(6)的外表面设置有移动槽(5)，所述移动槽(5)的内侧安装有滑钮(4)，所述滑钮(4)的外表面安装有螺栓柱(9)，所述滑钮(4)的一端安装有第一夹紧柱(10)，所述第一夹紧柱(10)的一端安装有光纤线(8)，所述光纤线(8)的一端安装有第二夹紧柱(11)，所述外壳(6)的一侧安装有防尘帽(7)。

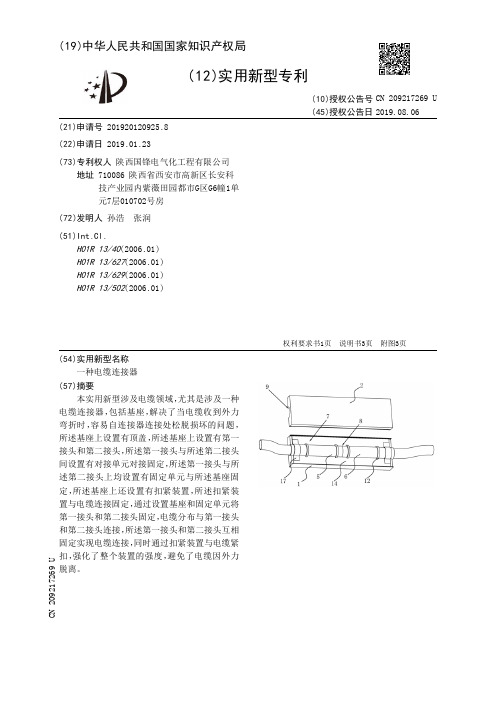

【CN209217269U】一种电缆连接器【专利】
(51)Int .Cl . H01R 13/40(2006 .01) H01R 13/627(2006 .01) H01R 13/629(2006 .01) H01R 13/502(2006 .01)
(10)授权公告号 CN 209217269 U (45)授权公告日 2019.08.06
8 .根据权利要求1所述的一种电缆连接器，其特征在于：所述基座(1)和所述顶盖(2)上 设有金属衬层。
2
CN 209217269 U
技术领域 [0001] 本实用新型涉及电缆领域，尤其是涉及一种电缆连接器。
背景技术 [0002] 电缆在通信、广播、计算机等各行业有广泛的应用。电缆连接器在电缆之间提供安 全紧密的导电 结合方式。目前 ，常 用到的一种电 缆连接器 ，包括一个筒形外壳 ，筒形外壳一 端为电缆连接端、另一端固定端，一个横截面为T形带中心孔的绝缘子，由筒形外壳的固定 端通过过盈配合将T形绝缘子大端外圆 周面压入到筒形外壳的中 心位置 ，一金 属插针插入 绝缘子的中心孔中，插针一端中空向筒形外壳的电缆连接端伸出绝缘子外。 [0003] 如公告号CN202633540U的中国实用新型专利公开的一种电缆连接器，包括基座和 电缆接头，基座的上、下两端分别连接有第一电缆接头和第二电缆接头，第一电缆接头和第 二电缆接头之间相互连接。 [0004] 但是，上述技术存在以下缺陷：其第一电缆接头和第二电缆接头与电缆连接处未 做好密封紧固设置，当电缆收到外力弯折时，容易自连接处松脱损坏。
( 54 )实用新型名称 一种电缆连接器
( 57 )摘要 本实用新型涉及电缆领域，尤其是涉及一种
电 缆连接器 ，包括基座 ，解决 了当电 缆收 到外力 弯折时 ，容易自连接器连接处松脱损坏的问题， 所述基座上设置有顶盖，所述基座上设置有第一 接头和第二接头，所述第一接头与所述第二接头 间设置有对接单元对接固定，所述第一接头与所 述第二接头上均设置有固定单元与所述基座固 定 ，所述基座上还设置有扣紧 装置 ，所述 扣紧 装 置与电缆连接固定，通过设置基座和固定单元将 第一接头和第二接头固定，电缆分布与第一接头 和第二接头连接，所述第一接头和第二接头互相 固定实现电缆连接，同时通过扣紧装置与电缆紧 扣 ，强化了整个装置的 强 度 ，避免 了电 缆因 外 力 脱离。
【CN209150426U】一种同轴连接器的射频内导体连接结构【专利】
( 12 )实 用新型专利
(21)申请号 201920052012 .7
(22)申请日 2019 .01 .11
(73)专利权人 北京北广科技股份有限公司 地址 101300 北京市顺义区天竺空港工业 区天柱路A区26号
(72)发明人 李鹏程 肖薇 桑原 刘杰
2 .根据权利要求1所述一种同轴连接器的射频内导体连接结构，其特征在于，所述插塞 为圆台体结构，所述插塞设有倒角（51）。
3 .根据权利要求1所述一种同轴连接器的射频内导体连接结构，其特征在于，所述齿片 的塑形变形部设有倒角。
4 .根据权利要求1所述一种同轴连接器的射频内导体连接结构，其特征在于，所述第一 内导体采用铍铜或黄铜材料制成，所述第二内导体采用铍铜或黄铜材料制成。
具体实施方式 [0018] 下面将结合附图对本实用新型实施例中的技术方案进行清楚、完整地描述。 [0019] 如图4-6所示，一种同轴连接器的挡圈胀接射频内导体连接结构，包括第一内导体 1 、第二内导体2 ，所述第二内导体2内部插接有第一内导体1 ，所述第一内导体1连接端沿 轴 向设置有齿片3 ，所述齿片3外侧设置有弹性挡圈卡槽31 ，所述齿片的弹性挡圈卡槽装入有 与齿片过盈配合的弹性挡圈4，所述齿片内侧填充有插塞5，所述插塞为圆台体结构，所述插 塞设有倒角51。或者所述齿片连接端设有塑形变形部，所述齿片的塑形变形部设有倒角。所 述第一内导体采用铍铜或黄铜材料制成，所述第二内导体采用铍铜或黄铜材料制成。 [0020] 按照如下步骤， [0021] 1、如按图4所示，在固定法兰连接器内导体的齿片中敲入圆台体金属或用压力机 的挤压，使得齿片向外产生塑性变形。 [0022] 2、按照实际需要，装入较大型号的孔用弹性挡圈，保证加强固定法兰连接器内导 体的连接强度。 [0023] 3、如图6所示，固定法兰连接器内导体插塞设有倒角，倒角尺寸保证紫铜材质插塞 塑性变形后，可插入固定法兰连接器内导体管 ,保证对接的顺畅。 [0024] 4、将连接好的固定法兰连接器内导体进行拉力测试，Φ40固定法兰连接器内导体 加装挡圈连接能够达到380N，拉力远超出了簧片的连接方式。 [0025] 以上所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基 于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所 有其他实施例，都属于本实用新型保护的范围。
【CN209961957U】一种光纤快速连接器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920538135.1(22)申请日 2019.04.19(73)专利权人 宁波宇能通信设备有限公司地址 315000 浙江省宁波市慈溪市观海卫镇工业园东区三海路43号(72)发明人 沈嘉威 (51)Int.Cl.G02B 6/38(2006.01)(54)实用新型名称一种光纤快速连接器(57)摘要本实用新型涉及一种光纤快速连接器，包括固定座，固定座上设有插芯连接件，插芯连接件内设有固定的预置光纤，固定座的一侧设有现场光纤连接组件，现场光纤连接组件包括U型卡簧以及设置在U型卡簧内的上夹持板和下夹持板，下夹持板的表面设有现场光纤插入通道，上夹持板和下夹持板的侧面设有对置的凹槽，两个对置的凹槽形成楔入口，楔入口配备楔子，使用时，将楔子伸入到楔入口内，楔子将上夹持板支撑起来，将现场光纤从现场光纤插入口伸入到现场光纤插入通道内，直到现场光纤的端部与预置光纤的端部接触，抽出楔子后，U型卡簧带动上夹持板复位，上夹持板和下夹持板即可将现场光纤插入通道内的现场光纤紧紧夹住，防止现场光纤松脱。
权利要求书1页 说明书3页 附图2页CN 209961957 U 2020.01.17C N 209961957U权 利 要 求 书1/1页CN 209961957 U1.一种光纤快速连接器，包括固定座，固定座上设有插芯连接件，插芯连接件内设有固定的预置光纤，其特征在于，固定座的一侧设有现场光纤连接组件，现场光纤连接组件包括U型卡簧以及设置在U型卡簧内的上夹持板和下夹持板，下夹持板的表面设有现场光纤插入通道，现场光纤插入通道与所述预置光纤的自由端连通，预置光纤的自由端伸入到现场光纤插入通道内；所述上夹持板覆盖在下夹持板的表面并封闭现场光纤插入通道，所述上夹持板和下夹持板的端部带有开口槽，上夹持板和下夹持板的开口槽形成现场光纤插入口，现场光纤插入口与现场光纤插入通道连通；所述上夹持板的侧面设有光纤匹配液导入口，上夹持板内设有连通光纤匹配液导入口和现场光纤插入通道的光纤匹配液导入通道。
一种光缆、电缆连接器[发明专利]
专利名称：一种光缆、电缆连接器专利类型：发明专利
发明人：不公告发明人
申请号：CN201910033695.6
申请日：20190114
公开号：CN109713469A
公开日：
20190503
专利内容由知识产权出版社提供
摘要：本发明涉及电缆设备技术领域，具体的说是一种光缆、电缆连接器，包括、第一线缆、第一限位块、连接组件、第一防水板、外框、第二防水板、加强条、第二线缆、第二限位块、切割机构、下夹板、第一凹槽、卡槽、第二凹槽、上夹板、第一限位槽、切割组件、连接板、第一刀头、第二刀头、按压板、扭簧和第二限位槽；本发明两个线缆之间通过特殊结构的连接组件进行连接，同时具有良好的防水作用；在线缆的外侧套接可移动的切割机构，在进行移动时利用按压的方式使刀片切割切割连接组件，即可实现将连接组件切割开，使两个线缆分开，便于各个线缆之间独立的进行使用；可任意切割所需位置，切割机构装配式连接，可任意拆卸。
申请人：胡林斌
地址：102200 北京市昌平区回龙观北农路2号华北电力大学
国籍：CN
更多信息请下载全文后查看。
【CN209342983U】一种新型光缆的连接装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265923.8(22)申请日 2019.03.01(73)专利权人 杨建新地址 510700 广东省广州市黄埔区科学大道223号中国南方电网有限责任公司超高压输电公司广州局(72)发明人 杨建新 喻伟 (74)专利代理机构 北京成实知识产权代理有限公司 11724代理人 张焱(51)Int.Cl.G02B 6/38(2006.01)(54)实用新型名称一种新型光缆的连接装置(57)摘要本实用新型公开了一种新型光缆的连接装置，涉及光缆连接装置技术领域，具体包括壳体，所述壳体内腔的两侧壁下均固定连接套筒的一端，套筒的内周面滑动连接有光缆插管，且套筒与光缆插管的两端均设有开口，而两个光缆插管伸出套筒的一端均固定连接对接板的一侧面，其中一个对接板另一侧面的上下端均连接凸块的一端，而另一个对接板另一侧面的上下端均开设有与凸块相配合的凹槽，且对接板背离光缆插管的一侧面中部开设有供光缆穿出的通孔。
本实用新型能够使得两根光缆紧紧贴合，并且连接牢靠，对接快速，大大简化了工作人员的操作步骤，在不使用时，挡尘板将壳体密闭，具有防尘功能。
权利要求书1页 说明书3页 附图3页CN 209342983 U 2019.09.03C N 209342983U权 利 要 求 书1/1页CN 209342983 U1.一种新型光缆的连接装置，其特征在于，包括壳体(1)，所述壳体(1)内腔的两侧壁下缘均固定连接套筒(2)的一端，套筒(2)的内周面滑动连接有光缆插管(3)，且套筒(2)与光缆插管(3)的两端均设有开口，且光缆插管(3)的长度大于套筒(2)的长度，而两个光缆插管(3)伸出套筒(2)的一端均固定连接对接板(7)的一侧面，其中一个对接板(7)另一侧面的上下端均连接凸块(6)的一端，而另一个对接板(7)另一侧面的上下端均开设有与凸块(6)相配合的凹槽，且对接板(7)背离光缆插管(3)的一侧面中部开设有供光缆穿出的通孔(5)，套筒(2)的端面与对接板(7)的侧面之间固定连接弹簧(13)且套设在光缆插管(3)的外周面，光缆插管(3)的上表面中部开设有凹槽，凹槽内抵住卡柱(8)的一端，卡柱(8)的另一端穿过套筒(2)的顶面连接升降板(12)的底面两侧，而升降板(12)滑动连接有两个对称的滑杆(9)，滑杆(9)的两端分别连接壳体(1)的内顶面与套筒(2)的上表面，同时升降板(12)的上表面中部固定连接拉杆(10)的一端，拉杆(10)的另一端穿出壳体(1)的顶面并连接有提板。
