一、监控量测基本规定1.监控量测管理必要科学合理, 设计单位应进行监控量测设计, 施工单位应编制监控量测实行细则, 施工中应按细则实施, 工程竣工后应将监控量测资料整顿归档并纳人竣工文献中。

2.监控量测设计应涉及如下内容:(1)拟定监控量测项目;(2)拟定测点布置原则、监控量测断面及监控量测频率;(3)拟定监控量测控制基准。

3.施工单位应拥有专业监控量测人员和设备, 掌握成熟、可靠测试数据解决与分析技术。

4、施工单位应成立现场监控量测小组, 建立相应质量保证体系, 负责及时将监控量测信息反馈于施工和设计。

监控量测人员规定相对稳定, 以保证监控量测工作持续性。

5.现场监控量测工作应涉及如下重要内容:(1)现场状况初始调查;(2)编制实行细则;(3)布设测点并获得初始监测值;(4)现场监控量测及分析;(5)提交监控量测成果。

6.监控量测实行细则应报监理、业主, 经批准后实行, 并作为现场作业、检查验收根据。

监控量测变更必要经项目技术负责人审核, 报监理工程师批准。

7、监控量测系统应可靠、稳定、耐久, 在服务期内运转正常。

仪器设备应按规定进行检查、校对和率定, 并出具有关证明。

8、测点应牢固可靠、易于辨认, 并注意保护, 严防损坏。

9、施工现场必要建立严格监控量测数据复核、审查制度, 保证数据精确性。

监控量测数据应运用计算机系统进行管理, 由专人负责。

如有监控量测数据缺失或异常, 应及时采用补救办法, 并详细做出记录。

10、依照监控量测精度规定, 应减小系统误差, 控制偶尔误差, 避免人为错误。

应经常采用有关办法对误差进行检查分析。

11、施工与监控量测应密切配合, 监控量测元件埋设与监控量测应列人工程施工进度控制筹划中, 监控量测工作应尽量减少对施工工序影响。

二、监控量测技术规定1.监控量测应达到下列目:(1)保证施工安全及构造长期稳定性;(2)验证支护构造效果, 确认支护参数和施工办法精确性或为调节支护参数和施工办法提供根据;(3)拟定二次衬砌施做时间;(4)监控工程对周边环境影响;(5)积累量测数据, 为信息化设计与施工提供根据。

隧道监控量测方案

隧道监控量测方案

隧道监控量测方案隧道监控量测方案隧道监控是指通过对隧道结构及其周围环境的全面监测,及时发现和处理隧道运营过程中可能出现的安全风险。

目前,全球各地的隧道安全事故时有发生,因此,隧道监控已经成为保障隧道安全的重要技术手段。

本文旨在探讨隧道监控量测的方案。

1.隧道监控量测参数隧道监控量测参数应包括以下几个方面:(1)位移:隧道位移监测主要针对隧道内部和周围岩体的位移进行监测,以及隧道结构中的任何变形。

主要的监测参数包括滞后变形、收敛变形和开挖变形等。

(2)压力:隧道压力监测是指测量隧道内部和周围岩体以及隧道结构的压力。

主要监测参数包括隧道围岩应力、锚杆力、压力管道内部压力等。

(3)温度:隧道温度监测是指监测隧道内部以及周围环境的温度。

主要监测参数包括隧道内部平均温度、温度梯度及各个节点温度。

(4)水位:隧道水位监测是指测量地下水位、坑内水位和排水系统中水位等。

主要监测参数包括水位高度、水位波动及水位变化速率等。

2.监测方法(1)传统测量仪器:传统测量仪器主要是指激光位移仪、全站仪、GPS、压力传感器、温度传感器等。

这些仪器的测量精度高,但是需要现场排线,测量工作量大,需要花费大量的人力、物力和财力。

(2)遥感监测技术:遥感监测技术是指应用遥感卫星、航拍摄影等技术进行监测。

这种方法无需人员进入现场,可以实现对较大范围内的隧道进行监测,提高了监测效率。

遥感监测数据也可以用于验证传统仪器监测结果的正确性。

(3)传感器网络技术:传感器网络技术是指通过无线传感器网络进行实时监测。

这种方法可以实现实时监测,数据传输方便,具有低功耗、低成本、易维护等优点。

3.数据处理监测数据处理是实施隧道监测量测方案的重要环节。

数据处理包括实时数据采集、数据传输、数据分析和数据存储等。

其中,重要的监测数据应当及时报警并进行应变措施,从而保持隧道安全运营。

4.安全管理隧道监测的安全管理也是隧道量测方案的重要部分。

安全管理应包括隧道安全预警、风险分析、隧道安全评估等方面。

隧道超前地质预报及监控量测技术服务项目的管理细则

隧道超前地质预报及监控量测技术服务项目的管理细则

隧道超前地质预报及监控量测技术服务项目旳管理细则第一章总则第一条隧道超前地质预报及监控量测技术服务项目是保证隧道施工安全、优化工程设计、实现施工信息化旳重要基础。

通过超前地质预报工作,可以深入查清隐伏旳重大地责问题,及时掌握和反馈隧道地质条件信息;通过监控量测工作,可以及时掌握已开挖隧道段围岩旳变形状况、支护构造旳受力和隧道旳稳定性。

通过隧道超前地质预报及监控量测可为调整隧道设计参数、防护措施,为优化隧道施工组织、制定施工安全应急预案、控制工程变更设计提供根据。

第二条本细则根据福建省高速公路施工原则化管理指南(隧道)和公路隧道监控量测技术规程(DB35)制定,同步,结合福建省项目实际制定。

第二章重要人员责任项目部从接受项目任务、实行到发出超前地质预报、隧道监控量测汇报旳每一环节均有明确旳负责人,实行岗位责任制,保证责任到人。

第一条企业主管领导职责1.检查监督超前地质预报及第三方监测项目部旳工作;2.负责从全局方面协调参建各方旳关系;3.协调企业内资源,保障各项目部工作旳正常开展;4.对重大问题作出决策;5.协调与业主旳关系。

第二条项目技术负责人岗位职责1.现场工作第一负责人,负责主持项目部旳现场所有工作;2.负责项目部内部人员旳分工安排和调配工作;3.审批报表和汇报;4.协调与现场施工队伍、现场技术员和监理旳关系;5.负责质量管理工作,贯彻技术服务工作旳原则化和规范化工作(现场测点、内业资料、成果汇报等);6.负责项目部人员、设备旳安全工作;7.参与业主等有关方面组织旳技术会议、例会等。

第三条专业工程师岗位职责1.负责监控量测和超前地质预报旳现场工作;2.整顿原始数据、组织和编制监控量测和超前地质预报汇报;3.负责本组仪器设备旳用前用后检查及平常保管、保养工作;4.负责图纸、实行方案、原始记录、汇报等资料旳保管、存档工作。

5.负责本组原始记录资料旳保管工作。

第三章隧道监控量测工作管理措施监测人员在工作过程中必须遵守如下规定:1.原始观测值应在现场用钢笔或铅笔记录在规定格式旳外业手簿中,原始记录必须清晰、完整、精确。

版公路隧道工程监控量测实施方案细则

版公路隧道工程监控量测实施方案细则

版公路隧道工程监控量测实施方案细则一、工程概况这条隧道,它穿越山岭,横跨两地,全长5.2公里,堪称版公路的重要枢纽。

隧道所处的地质条件复杂,岩层多变,地下水流丰富,施工难度和安全风险都相当高。

因此,为了确保工程质量和安全,我们制定了这套监控量测实施方案。

二、监控量测目的监控量测的目的,简单来说,就是实时掌握隧道施工过程中的各种变化,如围岩稳定性、地表沉降、地下水位等,从而确保施工安全,预防事故发生,保障工程顺利进行。

三、监控量测内容1.围岩稳定性监测:通过在隧道内布设位移计、收敛计等设备,实时监测围岩的变形情况,判断其稳定性。

2.地表沉降监测:在隧道上方地表布设水准点,定期进行水准测量,掌握地表沉降情况。

3.地下水位监测:在隧道周边布设水位观测井,实时监测地下水位变化,预防涌水事故。

4.支撑结构监测:对隧道内的钢拱架、喷射混凝土等支撑结构进行应力、位移等参数的监测,确保其受力合理、稳定可靠。

5.环境监测:对隧道内的空气质量、温度、湿度等环境参数进行监测,确保施工环境达标。

四、监控量测方法1.仪器监测:采用高精度仪器进行监测,如全站仪、水准仪、位移计等,确保数据准确可靠。

2.人工监测:在仪器监测的基础上,增加人工巡查,对隧道内外的异常情况进行及时发现、及时处理。

3.数据分析:对监测数据进行分析,采用统计学、力学等分析方法,预测隧道施工过程中的潜在风险。

五、监控量测流程1.施工前准备:布设监测点,安装监测设备,检查设备运行情况。

2.施工过程中监测:按照监测计划,定期进行数据采集、分析、预警。

3.数据反馈:将监测数据及时反馈给施工方,指导施工调整。

4.应急处置:对监测数据异常情况进行应急处置,确保施工安全。

六、监控量测保障措施1.建立健全组织机构:成立专门的监控量测小组,明确责任分工,确保监控量测工作的顺利进行。

2.培训专业人才:对监控量测人员进行专业培训,提高其业务水平。

3.完善管理制度:建立健全监控量测管理制度,确保监控量测工作的规范化和制度化。

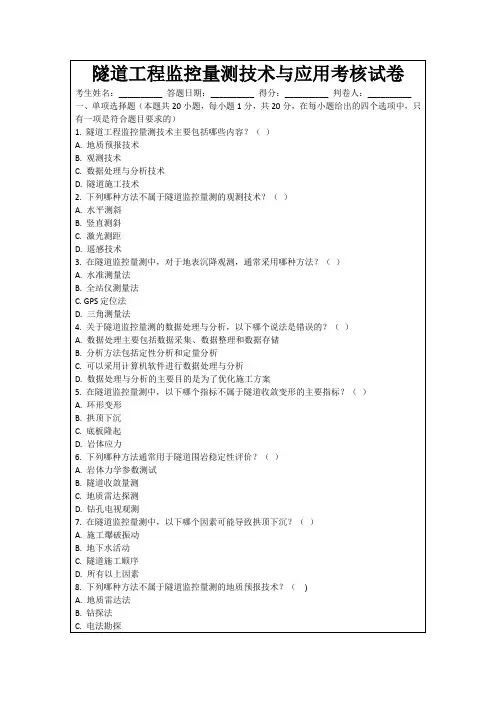

隧道工程监控量测技术与应用考核试卷
