湿帘系统工作原理_湿帘的安装要求
湿帘系统工作原理_湿帘的安装要求作为温室降温的一款优良设备，在实际应用中多与负压机械通风系统组合使用，成为湿帘风机降温系统，该系统由轴流风机、湿帘、水泵循环供水系统以及控制装置组成。
那么对于湿帘结合运用工作的原理主要体现是什么？多使用在哪些行业领域，其中安装使用的注意事项有什么要求，今天小编给大家分享一下湿帘的特性作用有哪些吧。
#详情查看#【湿帘】【湿帘的使用特性】湿帘可以采用白杨刨花、棕丝、多孔混凝土板、塑料、棉麻或化纤纺织物等多孔疏松的材料制成，但目前##为多用的是波纹纸质湿垫。
波纹纸质湿垫采用树脂处理的波纹状湿强纸层层交错粘结成蜂窝状，并切割成80~200mm厚度的厚板状。
使用中竖直放置在设施的进风口，不断从上部供给喷淋水，通过有均布小孔的塑料管或水槽均匀的喷洒到湿帘顶部，水从湿帘顶部自上而下，使其通体表面保持湿润。
室外空气通过湿帘时，湿帘纸表面的水分蒸发吸热，使空气降温后进入设施内。
为使湿帘纸表面保持充分湿润，顶部供水通常远大于蒸发水量，多余未蒸发的水分从湿帘下部排出后，集中于循环水池，再由水泵重新送到湿帘顶部喷淋。
波纹纸质湿帘通风阻力小、热质交换表面积大、降温效率高，工作稳定，安装使用简便。
【湿帘系统工作原理】在长期使用时空气中尘垢与水中盐类在纸帘上的沉积将降低其效率，并增大通风阻力；纸帘使用后易产生收缩与变形，使用寿命有待提高。
帘的技术性能参数主要有降温效率与通风阻力，具体数值应由生产厂家提供。
对于同一厂家的同类产品，降温效率与通风阻力主要取决于湿帘厚度与过帘风速。
湿帘越厚、过帘风速越低，则降温效率越高；湿帘越厚、过帘风速越高，则通风阻力越大。
为使湿帘具有较高的降温效率，同时减小通风阻力，过帘风速不宜过高，但也不能过低，否则使需要的湿帘面积多分增大，设备费用增加，一般取过帘风速为1~2m/s。
一般当湿帘厚度为100~150mm、过帘风速为1~2m/s时，降温效率为百分之70~百分之90，通风阻力p为10~60Pa。
水驱特征曲线名词解释
水驱特征曲线名词解释
水驱特征曲线是指在油田开发过程中，通过实验或模拟得到的
描述水驱过程中含油层性质变化的曲线。
它是研究和评价水驱效果
的重要工具之一。
水驱特征曲线通常包括以下几个主要参数：
1. 含水饱和度（Sw），表示地层中的水含量占总孔隙体积的比例。
含水饱和度的变化可以反映水驱过程中水的入侵和油的排出情况。
2. 油饱和度（So），表示地层中的油含量占总孔隙体积的比例。
油饱和度的变化可以反映水驱过程中油的排出和剩余油饱和度的变化。
3. 水油相对渗透率曲线，描述水和油在地层孔隙中的渗透能力
随饱和度变化的关系。
水相对渗透率和油相对渗透率随着饱和度的
变化而变化，通过绘制水相对渗透率曲线和油相对渗透率曲线可以
了解水驱过程中水和油的渗流特性。
4. 油水饱和度比（So/Sw）曲线，描述油和水饱和度比随着时间的变化情况。
通过绘制油水饱和度比曲线可以了解水驱过程中油和水的相对分布情况。
5. 油水界面位置曲线，描述油水界面在地层中的位置随时间的变化情况。
通过绘制油水界面位置曲线可以了解水驱过程中油水分布的动态变化。
水驱特征曲线的分析可以帮助油田开发人员评估水驱效果，优化开发方案，预测油田产能，指导生产调整和增产措施的实施。
水泵的性能曲线图分析

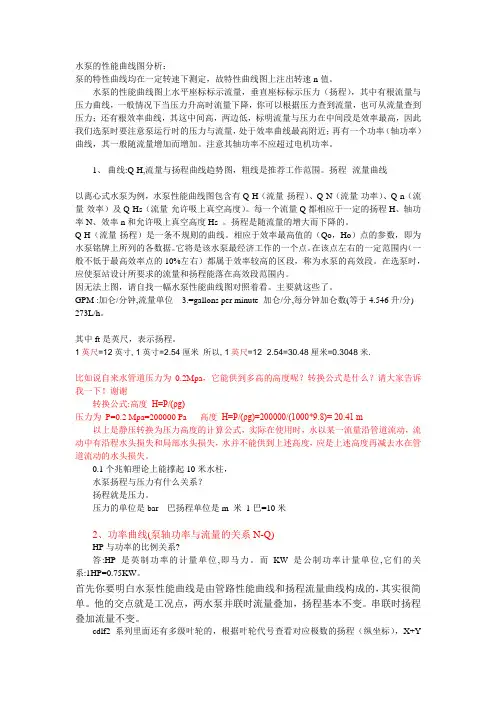

水泵的性能曲线图分析：泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。
水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。
注意其轴功率不应超过电机功率。
1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。
扬程--流量曲线以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。
每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。
扬程是随流量的增大而下降的。
Q-H（流量-扬程）是一条不规则的曲线。
相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。
它将是该水泵最经济工作的一个点。
在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。
在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。
因无法上图，请自找一幅水泵性能曲线图对照着看。
主要就这些了。
GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分) 273L/h。
其中ft是英尺，表示扬程。
1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米.比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢？转换公式是什么？请大家告诉我一下！谢谢转换公式:高度H=P/(ρg)压力为P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m 以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。
湿帘降温原理、负压降温原理与正压降温原理的区别

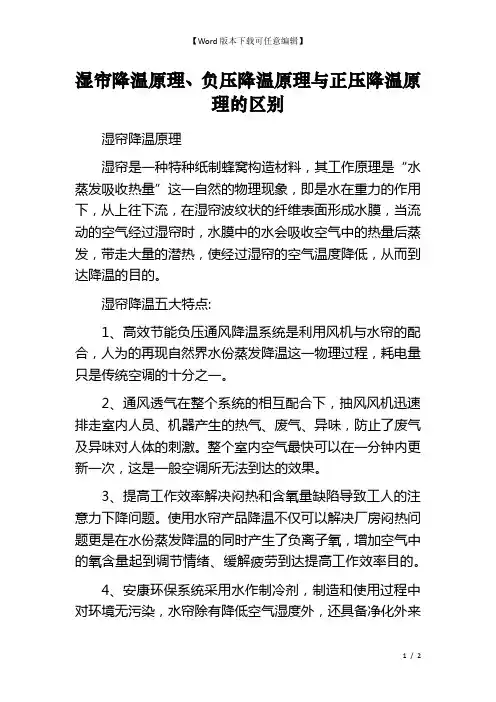

湿帘降温原理、负压降温原理与正压降温原理的区别湿帘降温原理湿帘是一种特种纸制蜂窝构造材料，其工作原理是“水蒸发吸收热量”这一自然的物理现象，即是水在重力的作用下，从上往下流，在湿帘波纹状的纤维表面形成水膜，当流动的空气经过湿帘时，水膜中的水会吸收空气中的热量后蒸发，带走大量的潜热，使经过湿帘的空气温度降低，从而到达降温的目的。
湿帘降温五大特点:1、高效节能负压通风降温系统是利用风机与水帘的配合，人为的再现自然界水份蒸发降温这一物理过程，耗电量只是传统空调的十分之一。
2、通风透气在整个系统的相互配合下，抽风风机迅速排走室内人员、机器产生的热气、废气、异味，防止了废气及异味对人体的刺激。
整个室内空气最快可以在一分钟内更新一次，这是一般空调所无法到达的效果。
3、提高工作效率解决闷热和含氧量缺陷导致工人的注意力下降问题。
使用水帘产品降温不仅可以解决厂房闷热问题更是在水份蒸发降温的同时产生了负离子氧，增加空气中的氧含量起到调节情绪、缓解疲劳到达提高工作效率目的。
4、安康环保系统采用水作制冷剂，制造和使用过程中对环境无污染，水帘除有降低空气湿度外，还具备净化外来空气携带的粉尘和微粒。
高效循环的清新空气，能有效地预防职业病率和流传性疾病的传染。
5、适用性强水帘式工厂空调系统适用性广，各种各样人群密集，热源大、或易产生污染、通风不良的场所，都可发挥显著的成效。
如纺织车间、制衣车间、注塑车间、五金厂、鞋材厂、电子厂等，可根据其不同的环境设计相应的系统，而且又随室内的具体情况调节不同的风速、风量，非常灵活。
什么是负压降温原理:就是人为地再现“水蒸发吸收热”这一自然物理过程。
在封闭的厂房安装风机，另一边安装湿帘，风机将厂房内的高温空气抽走，使厂房内形成负压，厂房内外的气压差使外面的空气通过湿帘进入厂房内，空气流经过湿帘时被降温，与厂房内空气发生热量交换，从而降低厂房内的温度。
什么是正压降温原理:利用高速风机将空气抽进环保空调机机箱内，利用“水蒸发吸热”的物理原理使进入环保空调机箱内的空气降温，同时风机又将降温后的空气送入室内。
高岩湿帘降温系统
高岩湿帘降温系统本文已节选发表于《中国猪业》2016年06期“猪舍湿帘降温系统”朋友反映IOS系统背景图片混乱，重新发送一次。
1、湿帘降温系统的选择湿帘降温系统的选择首先是纸质湿帘的选择。
农业部2010年12月颁布了“NY/T1967-2010纸质湿帘性能测试方法”这一标准，为规范纸质湿帘的检测提供了依据，规范中明确了各种性能参数的测试方法，详细可以阅读规范进行了解。
市场上常见的纸质湿帘，波纹高度有5mm、7mm，波纹夹角有90°、60°（如图1所示），厚度有100mm、150mm、200mm、300mm等多种规格。
不同规格的通风性能差异可以参考MuntersCELdek@系列说明书中的数据。
总的趋势是波纹高度5mm 相较7mm在相同过帘风速下，通风阻力高出很多；波纹夹角60°相较90°风速提高换热效率明显降低，但相同过帘风速下通风阻力较小。
我们在选择湿帘时应当关注湿帘的热工及风阻特性，尽量要求设备厂家提供相应的检测报告（NY/T1967-2010中有详细测试方法），图2显示的是湿帘在不同过帘风速下，湿帘换热效率η和湿帘通风效率Δp随过帘风速ν的变化曲线，这是湿帘热工及风阻特性最直观的表示方式。
图1波纹夹角示意（MuntersCELdek@系列）图2CELdek@7090型湿帘η-ν及Δp-ν曲线除了规范给定的检测方法外，Munters也提供了一些检测纸质湿帘质量的简易方法（引自“湿帘降温在温室花艺中的应用”《温室园艺》），可以参考使用。
产品吸水性能对比方法一①取预比较品牌湿帘各1块，规格为100mm×100mm×100mm，作为样本。
②准备平底容器一件（确保容器底面积至少可以同时平放以上各块湿帘样本），在容器中注入适量的水，水面高度以15mm为宜。
③将各湿帘样本块同时掷于容器中，计时。
④仔细观查各湿帘样本块的吸水情况及吸水速度。
⑤记录下各湿帘样本块被完全浸湿时所用的时间。
湿帘降温效果的影响因素分析
湿帘降温效果的影响因素分析摘要：夏季高温环境下，湿帘降温系统作为一种高效环保的降温方式被广泛用于畜禽养殖，园艺种植，工业生产等领域。
影响湿帘降温效果的因素有很多，外界空气温湿度、湿帘自身构造是影响其降温效率的最主要因素，高温低湿环境下湿帘的降温效率较高，45°×45°的角度组合较45°×15°降温效率高。
其次湿帘的循环水量和过帘风速也会影响降温效果，而进水温度对其降温效果的影响微乎其微。
在使用及配置畜禽舍湿帘系统时，应综合考虑影响其降温效果的各因素，以到达最正确使用效果。
关键词：湿帘；降温效率；温湿度；过帘风速；循环水量帘降温系统具有绿色、平安、节能、环保、经济节能的特点，湿帘纸配合负压风机这种高效的降温方式被广泛应用于家禽养殖，畜牧业养殖，温室种植，园艺花卉种植，工业生产等场所。
尤其是在鸡舍、温室、猪场及养兔行业，并且也有学者对湿帘的实际使用效果做了相关测试研究。
本文从湿帘的制冷原理出发，分析影响湿帘降温效果的因素，包括湿帘纸自身，外界环境和湿帘系统的影响，通过对各因素的分析，可以为畜禽舍中湿帘系统的配置与使用提供参考依据。
湿帘纸的降温制冷原理是"水蒸发吸收热量〞这一物理现象，即水在重力的作用下从上往下流，在湿帘波纹状的纤维外表形成水膜，当快速流动的空气穿过湿帘时水膜中的水会吸收空气中的热量后蒸发，水蒸发带走大量的热使经过湿帘的空气温度降低，从而到达降温的目的。
空气的状态变化是从高温低湿变成低温高湿，整个降温过程是一个等焓降温过程，即空气的总焓值不变，温度降低而湿度升高。
如何在炎热的夏天将湿帘的降温效果最大化，需要首先分析影响其降温效果的因素，才能进展合理的设计和使用。
降温效率是评价湿帘降温效果的重要指标，其计算公式如下式：其中：η—降温效率(%)；T db—降温前空气干球温度(℃)；T wb—降温前空气湿球温度(℃)；T i—降温后空气干球温度(℃)。
