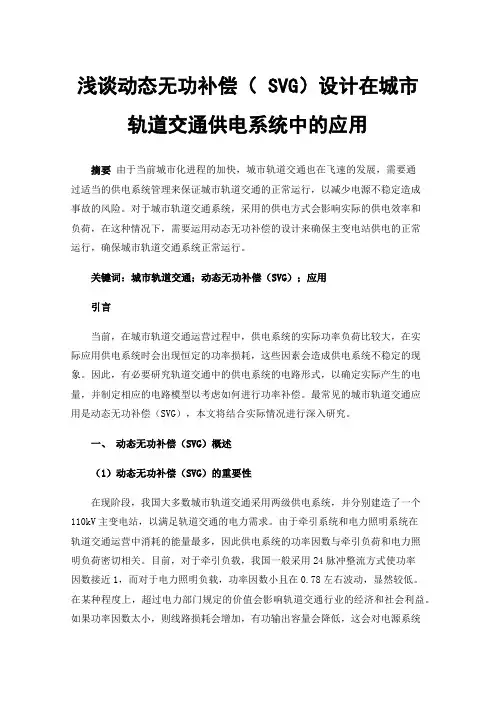

浅谈动态无功补偿（SVG）设计在城市轨道交通供电系统中的应用
浅谈动态无功补偿（ SVG）设计在城市轨道交通供电系统中的应用摘要由于当前城市化进程的加快，城市轨道交通也在飞速的发展，需要通过适当的供电系统管理来保证城市轨道交通的正常运行，以减少电源不稳定造成事故的风险。
对于城市轨道交通系统，采用的供电方式会影响实际的供电效率和负荷，在这种情况下，需要运用动态无功补偿的设计来确保主变电站供电的正常运行，确保城市轨道交通系统正常运行。
关键词：城市轨道交通；动态无功补偿（SVG）；应用引言当前，在城市轨道交通运营过程中，供电系统的实际功率负荷比较大，在实际应用供电系统时会出现恒定的功率损耗，这些因素会造成供电系统不稳定的现象。
因此，有必要研究轨道交通中的供电系统的电路形式，以确定实际产生的电量，并制定相应的电路模型以考虑如何进行功率补偿。
最常见的城市轨道交通应用是动态无功补偿（SVG），本文将结合实际情况进行深入研究。
一、动态无功补偿（SVG）概述（1）动态无功补偿（SVG）的重要性在现阶段，我国大多数城市轨道交通采用两级供电系统，并分别建造了一个110kV主变电站，以满足轨道交通的电力需求。
由于牵引系统和电力照明系统在轨道交通运营中消耗的能量最多，因此供电系统的功率因数与牵引负荷和电力照明负荷密切相关。
目前，对于牵引负载，我国一般采用24脉冲整流方式使功率因数接近1，而对于电力照明负载，功率因数小且在0.78左右波动，显然较低。
在某种程度上，超过电力部门规定的价值会影响轨道交通行业的经济和社会利益。
如果功率因数太小，则线路损耗会增加，有功输出容量会降低，这会对电源系统的正常运行造成安全隐患。
另外，轨道交通电缆线太长，电容量非常大，导致产生大量的电容无功功率，这种现象在非运营高峰期尤为明显。
无功功率导致不必要的经济损失。
为了解决这些问题，确保功率因数符合电力部门的相关标准，以确保功率因数符合电力部门的相关标准，从而为轨道交通的稳定性和效率注入持续的电力。
促进电力供应系统和轨道交通行业的可持续发展。
变电站无功补偿技术现状分析与SVG技术应用
变电站无功补偿技术现状分析与SVG技术应用摘要：随着电力系统的不断完善，对于电力质量的要求也越来越高，其中无功补偿技术的应用成为改善电力质量的重要手段。
而在变电站中，SVG技术作为一种先进的无功补偿技术，也逐渐得到了广泛的应用。
本文旨在分析变电站无功补偿技术的现状，介绍SVG技术的原理，并探讨其在变电站中的应用，旨在为推广SVG技术在变电站中的应用提供参考。
关键词：变电站；无功补偿技术；现状分析；SVG技术应用随着我国电力行业的快速发展，变电站作为电力系统的重要组成部分，其无功补偿技术的应用显得尤为重要。
当前，变电站常用的无功补偿方式主要为并联电容器和并联电抗器，但是这些传统的无功补偿技术存在着一些问题，例如不能实现快速响应、无法减少谐波等。
相比之下，SVG技术是一种新型的无功补偿技术，其具有快速响应、谐波抑制等优点，被认为是最先进的动态无功补偿技术。
因此，对于变电站的无功补偿技术进行研究和应用SVG技术是十分必要的。
1.无功补偿技术概述无功补偿技术是电力系统中的重要技术之一，它能够对电网的无功功率进行调整和控制，改善电力系统的稳定和可靠性。
无功补偿技术主要包括静态无功补偿技术和动态无功补偿技术两种形式。
静态无功补偿技术是指通过安装一定容量的无功电容器或电感器来补偿变电站的无功功率，从而提高电力系统的无功功率因数。
其中，无功电容器补偿主要用于消除系统的感性分量，而无功电感器补偿则主要用于消除系统的容性分量。
静态无功补偿技术具有调节速度快、稳定可靠、操作简单等优点。
动态无功补偿技术则是指通过非晶合金变压器、静止无功发生器（SVG）等设备实现对电力系统动态无功补偿的一种技术。
相对于静态无功补偿技术，动态无功补偿技术具有响应速度更快、抗扰动能力更强、更加灵活等特点。
无功补偿技术在电力系统中具有极其重要的应用价值，能够提高电力系统的稳定性和可靠性，减少潜在的安全风险，并且具备广阔的发展前景。
1.传统无功补偿技术的局限性传统无功补偿技术的局限性主要体现在以下几个方面：第一，调节速度慢。
10kV配电线路SVG无功补偿的应用分析
10kV配电线路SVG无功补偿的应用分析电力系统无功功率补偿技术正在从常规固定电容器并联补偿向SVG动态无功补偿技术方向过渡，与常规以TCR为代表的SVC静止无功补偿装置相比，SVG 无功补偿装置具有响应速度快、调节速度更快、补偿效率高、运行范围宽等优点。
笔者在阐述无功补偿在电力系统中的必要性后，介绍了SVG无功补偿装置的工作原理。
最后，结合110kV变电站10kV配电侧电气设备技术升级改造实例，详细探讨了SVG无功补偿装置在电力系统中的应用。
标签：110kV变电站；SVG；动态无功补偿0 引言无功补偿对维持电力系统的安全稳定性和节能经济运行，以及改善供配电电能质量尤为重要。
无功功率不足会造成电网系统中电气设备运行损耗和线路损耗的增加，尤其重要的是无功功率出现频繁波动时会引起电网系统中的电压发生波动，加上分布式电源大量接入到电网系统中，以及用户对供电可靠性、经济性要求的进一步提高，电网运行安全稳定性、节能经济性就显得尤为重要。
常规无功功率补偿器如：同步调相机、饱和电抗器等部件存在损耗和噪声较大、运行维护不方便等不足，同时其不能进行实时动态无功补偿，在补偿响应性、实时性、可靠性等方面均很难满足现在智能电网无功补偿需求；静止无功补偿器（SVC）在实际工程应用中存在补偿电流中含严重谐波电流危害；静止无功发生器（SVG）具有响应速度快、调节范围广、谐波特性好、抑制电压闪变能力强、损耗小等优点，是电力系统中较为理想的无功补偿设备装置，发挥非常良好的应用效果。
1 无功补偿在电力系统中的必要性大量非线性整流设备、变频调速设备在电网系统中的广泛应用，对系统谐波和无功补偿技术要求进一步提高。
另外，电网系统中的电动机、变压器等电力设备在运行中属于感性负荷，会大量消耗无功功率，进而导致系统中无功功率不断减少，引起电压波动和线损增加。
因此，为了确保电网系统安全稳定的运行，必须采取完善可靠的无功补偿措施，改善电网系统的无功环境，快速可靠补偿或吸收无功容量，确保电网系统无功动态平衡，就显得尤为重要。
广州轨道交通主变电站动态无功补偿装置SVG应用
广州轨道交通主变电站动态无功补偿装置SVG应用发表时间：2018-09-18T15:19:18.417Z 来源：《电力设备》2018年第13期作者：党嗣玲[导读] 摘要：针对广州轨道交通主变电站110kV、33kV电缆进出线可能导致的无功功率倒送的情况，提出相应无功补偿装置方案，给出了详细的系统方案计算对配置SVG装置进行了经济效益分析，并介绍了基于A VC系统与调度中心配合控制方法，实现改造设备控制的无缝衔接，能够完全满足轨道交通运行调动要求，并推广应用至广州轨道交通主变电站。
(广州地铁集团有限公司)摘要：针对广州轨道交通主变电站110kV、33kV电缆进出线可能导致的无功功率倒送的情况，提出相应无功补偿装置方案，给出了详细的系统方案计算对配置SVG装置进行了经济效益分析，并介绍了基于AVC系统与调度中心配合控制方法，实现改造设备控制的无缝衔接，能够完全满足轨道交通运行调动要求，并推广应用至广州轨道交通主变电站。
关键词：电网主变电站无功功率 SVG 经济效益1 广州轨道交通主变电站目前存在的问题随着电网规模和电网格局发展变化，目前轨道交通主变电站均为电缆进出线。
电缆充电无功功率比普通架空线路高一个数量级，导致主变电站既需要一定的容性补偿以满足用户负荷的需求，同时在低谷期对感性无功需求也较大。
因此，顺应电网发展需要，急需对变电站无功补偿装置进行合理的配置设计。
传统无功调节设备为机械式并联电抗器、投切电容器，这些静止型调压手段，因调节不连续、响应速度慢，很难满足系统运行方式快速变化时的需求；此外，另一种无功补偿器SVC，响应速度很快，但由于呈现恒阻抗特性，使得在电压低时，无法提供所需的无功支持，因此应付突发事件的能力较弱，并且为了消除装置所产生的谐波，必须装设滤波器，占地面积较大，此外，过多的SVC装置容易引发系统振荡。
相比之下，新一代动态无功补偿装置SVG集动态补偿感性无功功率和容性无功功率于一身，能够动态补偿大范围快速变化的瞬时无功功率，是一种新型的无功功率补偿调节装置，已成为现代无功功率补偿装置的发展方向，是国内外电力系统行业的重点研究方向之一，它是较为有效的调压手段，能在电压低时仍能提供较强的无功支撑，并且可在从感性到容性，全范围内连续调节，使得其无功输出相当于同容量SVC的1.4~2.0倍。
新一代无功补偿SVG技术应用介绍
目的和背景
目的
介绍新一代无功补偿SVG技术的原理、特点、应用和发展趋势，为相关领域的 研究和应用提供参考。
背景
随着电力电子技术和控制理论的不断发展，SVG技术在电力系统中的应用越来 越广泛，成为改善电能质量、提高系统稳定性和节能减排的重要手段。
04 新一代无功补偿SVG技术 应用案例
案例一：电力系统的无功补偿
总结词
SVG在电力系统中主要用于平衡无功功率，提高电压稳定性，减少系统损耗，增 强系统抗干扰能力。
详细描述
SVG通过快速、动态的无功补偿，有效解决电力系统中由于无功功率不平衡导致 的电压波动、谐波干扰等问题。在电力系统中，SVG可接入变电站或配电系统， 根据实时监测的电压和无功需求，动态调节无功输出，确保系统稳定运行。
05 结论
技术价值总结
高效性
SVG技术能够快速、准确地响应系统 无功需求的变化，提高电力系统的稳 定性。
灵活性
SVG具备高度的可配置性，可以根据 实际需求调整补偿容量和响应速度， 满足多样化的应用场景。
兼容性
新一代SVG技术能够与现有无功补偿 设备无缝集成，降低改造和升级的成 本。
环保性
SVG技术采用电力电子器件，相较于 传统无功补偿设备，具有更高的能源 利用效率和较低的能耗。
新一代无功补偿SVG技术应用介 绍
目 录
• 引言 • SVG技术概述 • 新一代无功补偿SVG技术介绍 • 新一代无功补偿SVG技术应用案例 • 结论
01 引言
主题简介
SVG技术
SVG是静止无功补偿器（Static Var Generator）的简称，是一种 用于动态无功补偿的电力电子装置。
高压动态无功补偿装置的应用
高压动态无功补偿装置（SVG）的应用QNSVG系列动态无功补偿及谐波治理成套装置通常由两部分组成：动态补偿装置SVG（又称为STATCOM）以及相并联的固定电容或电抗补偿。
该产品是拥有完全自主知识产权的创新型电力电子装置，是传统SVC的更新换代产品。
思源清能的SVG产品兼具动态无功补偿与谐波治理的功能，目前已应用在电力、风电、冶金、煤矿、石化等领域。
该产品是同类产品在国内工业领域的首批应用，整体性能达到国际先进水平，拥有八项发明专利，两项实用新型专利，两项计算机软件著作权，该产品获得“2005年北京市新产品”称号，2006年6月通过北京市工业促进局新产品新技术鉴定验收。
产品特点1、能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；2、基于IGBT逆变器，为可控电流源型补偿装置，不会发生谐波放大及谐振，对系统参数不敏感，安全性与稳定性好；传统SVG对系统参数敏感，易发生谐波电压放大甚至谐振的现象；3、不仅不产生谐波，而且同时具备谐波补偿功能，在动态无功补偿的同时，可对13次以下的谐波进行滤除。
而SVG中TCR在补偿无功功率同时产生大量谐波，导致TCR必须与大容量滤波器同时使用；4、SVC响应时间约40-60ms，而SVG响应时间一般不大于1ms。
用于配电网时，闪变抑制效果要比SVC 好2-3倍；用于输电网时，提高系统稳定性的效果也要远优于SVC；5、SVC是阻抗型特性，输出无功电流随母线电压降低而线性降低；SVG是电流源特性，输出无功电流不受母线电压影响。
SVG的电流源特性也使SVG具备较强的短期过载能力，可用来进一步提高电力系统稳定性，而SVC不具备过载能力；6、SVG为电流源特性，输出无功电流不受母线电压影响，电流源特性也使SVG具备较强的短期过载能力，可用来进一步提高电力系统稳定性，而SVC是阻抗型特性，输出无功电流随母线电压降低而线性降低，不具备过载能力；7、采用H桥串联的链式结构，直接接入6kV、10kV、35kV系统，成本降低。
静止型动态无功发生器_SVG_在电网输变电工程和风电场中的应用
． 华 东 电 力，2006 ，3 （ 8 ） ： 定中 的 分 析 研 究 ［J］ 1517． ［ 2］ 杨晓萍，孙晓娟． 新型无功发生器的控制方法研究 ［ J］ ． 电机电器技术，2004 （ 1 ） ： 3639． ［ 3］ Han B M ，Karaady G G，Park J K． Interaction analysis model for transmission static compensator with EMPT ［ J］ ． IEEE Transactions on Power Delivery，1998 ，13 （ 4 ） ： 1 297-1 302． ［ 4］ 沈东，姜齐荣，韩英铎． 静止同步补偿器的标幺化 J］ ． 中国电机工程 模型及开环响应时间常数分析 ［ 20 （ 7 ） ． 学报，2000 ， ［ 5］ 栗春，姜齐荣，王仲鸿． STATCOM 电压控制系统性 J］ ． 中国电机工程学报，2000 ，20 （ 8 ） ： 能分析 ［ 4650． ［ 6］ 袁志昌． 链式静止同步补偿器的控制与保护策略研 D］ ． 北京： 清华大学，2006． 究［ ［ 7］ Horwill C ，Totterdell A J ，Hanson D J ，et al． Commissioning of a 225 Mvar SVC incorporating a ± 75 Mvar STATCOM at NGC's 400 kV East Claydon substaC］ ． IEEE Conference Proceedings ACDC Power tion ［ Transmission，2001 ： 232237． ［ 8］ Reed G，Paserba J，Croasdaile T，et al． STATCOM application at VELCO Essex substation ［C］ ． Transmission and Distribution Conference and Exposition 2001 ， 2 （ 2 ） ： 1 1331 138． J］ ． 中国电机 及其状态反馈精确线性化解耦控制 ［
静止无功补偿装置R_SVG在变电站的应用实践
静止无功补偿装置R_SVG在变电站的应用实践摘要：在我国国民经济水平提高的当下，人们用电需求和用电质量要求不断提高。
此种情况下，供电企业需要加强电网建设，不断扩大电网网架结构，但是这容易造成系统电压波动大、无功功率时段波动强等现象发生，致使电能质量不佳。
对此，应当在变电站中有效运用静止无功补偿装置SVG，及时为电力系统提供无功功率，以保证电力系统安全、稳定、高效的运行。
那么，静止无功补偿装置SVG如何在变电站中有效应用？本文将围绕此问题展开分析和探讨。
关键词：静止无功补偿装置R_SVG；变电站；电压质量引言：我国工业化进程不断加快的情况下，工业生产用电不断增加，加之居民生活用电需求的增大，使电网供电压力越来越大，需要电力系统持续进行负荷供电，这会加大电力系统无功功率消耗，不利电力系统长期安全、稳定、高效的运行。
而在变电站有效运用静止无功补偿装置SVG则可以对电力系统进行无功功率补偿，促使电力系统运行中无功功率充足，可以促进整个系统安全、高效运行。
所以，将静止无功补偿装置SVG有效应用于变电站中至关重要。
一、无功功率不足对电网造成的影响电力系统运行中需要保证无功功率充足，如若无功功率不足将会对电网造成很大影响。
具体表现为：（1）降低供电质量。
电力系统运行中无功功率不足，将直接导致电力系统电压及功率因数降低，并且在电压峰谷时段电压波动会比较大，这会对供电质量有很大影响。
（2）降低用电设备使用寿命。
电力系统运行中无功功率不足，还会导致非线性负荷增加，而非线性负荷增加则会导致电力系统谐波污染，进而影响用户的用电设备。
（3）系统电压失稳。
以往我国电网中所应用的无功补偿装置比较传统，其运行速度较慢，需要一定时间的缓冲才能够投入运行状态，这使其难以满足电力系统无功功率需求，系统相应的电压也会受其影响，出现失衡状态。
所以，电网中所应用的无功补偿装置过于传统也是需要解决的问题。
二、静止无功补偿装置RSVG的分析静止无功补偿装置SVG系列是典型的电力电子设备，主要有三个基本功能模块，即检测模块、控制运算模块、补偿输出模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态无功补偿装置（SVG）在变电站中的
应用
摘要：随着电力系统的不断发展，电力负荷的变化和电力质量的要求越来越高，无功补偿技术已经成为电力系统中不可或缺的一部分。
传统的无功补偿装置
存在着体积大、响应速度慢、效率低等问题，而动态无功补偿装置（SVG）则能
够有效地解决这些问题。
关键词：SVG；变电站；原理；应用
1 SVG的基本原理
SVG是一种用于电力系统中的无功补偿设备，其基本原理是通过控制电容器
和电感器的电流，实现对电网中无功功率的调节，从而达到电网的无功平衡和电
压稳定的目的。
SVG通过检测电网的电压和电流信号，计算出电网的无功功率，
然后根据控制策略，控制电容器和电感器的电流，使其产生与电网中无功功率相
反的无功功率，从而实现无功平衡。
同时，SVG还可以根据电网的电压变化，调
节电容器和电感器的电流，以保持电网的电压稳定。
SVG通过精确的电流控制，
实现对电网中无功功率的调节，从而提高电网的稳定性和可靠性。
它是一种高效、灵活、可靠的无功补偿设备，被广泛应用于电力系统中。
2 SVG装置的运行状态
（1）待机状态
待机状态是指SVG装置处于准备工作状态，但是还没有开始正式工作的状态。
在待机状态下，SVG装置会进行自检和初始化操作，以确保其各项功能正常运行。
同时，SVG装置也会进行与其他设备的通信，以便在需要时能够及时响应。
待机
状态下，SVG装置的功率输出为零，其主要功能是监测电网的电压和电流，并对
其进行实时控制。
此时，SVG装置会根据电网的实际情况，调整其控制参数，以
便在正式工作时能够更好地实现电力质量的改善。
（2）充电状态
充电状态是指SVG装置在运行过程中，其电容器内的电荷处于充满状态。
在SVG装置运行时，其电容器会不断地吸收电网中的电能，将其存储在电容器中，
以便在需要时释放出来，以实现对电网的无功补偿。
当SVG装置处于充电状态时，其电容器内的电压会逐渐升高，直到达到设定的充电电压。
此时，SVG装置会自
动停止吸收电网中的电能，以避免电容器过充电而损坏。
充电状态是SVG装置正
常运行的一种状态，它可以保证SVG装置在需要时能够及时地释放出存储的电能，以实现对电网的无功补偿。
同时，充电状态也是SVG装置运行过程中的一种保护
机制，它可以避免电容器过充电而损坏，从而保障SVG装置的安全运行。
（3）运行状态
运行状态主要包括两种，一种是正常运行状态，另一种是故障状态。
正常运
行状态下，SVG装置能够实现对电网电压、电流、功率因数等参数的实时监测和
控制，能够有效地抑制电网中的谐波和电压闪变等问题，提高电网的稳定性和可
靠性。
同时，SVG装置还能够实现对电网的无功补偿，提高电网的功率因数，降
低电网的损耗和成本。
故障状态下，SVG装置可能会出现各种故障，如电源故障、控制系统故障、传感器故障等，这些故障会导致SVG装置无法正常工作，甚至会
对电网造成不良影响。
因此，在使用SVG装置时，需要定期进行维护和检修，及
时发现和排除故障，确保SVG装置的正常运行。
（4）跳闸状态
SVG装置在检测到电力系统故障或异常情况后，立即切断与电力系统的连接，停止向电力系统提供电力支持。
这种状态下，SVG装置不再对电力系统进行控制，而是等待操作员的手动干预或自动恢复。
跳闸状态的持续时间通常很短，只有几
毫秒或几十毫秒，但它对电力系统的稳定性和安全性具有重要的影响。
在设计SVG装置时，需要考虑跳闸状态的响应速度和可靠性，以确保电力系统的安全运行。
（5）放电状态
当电网电压发生波动或者谐波等问题时，会通过控制电子器件对电网进行补偿，从而实现电网电压的稳定和谐波的消除。
在放电状态下，SVG装置会通过控制电子器件将电网中的电能转化为电容器中的电能，并在电网电压波动或谐波问题出现时，将电容器中的电能释放出来，对电网进行补偿。
在这个过程中，SVG 装置会产生一定的电流和电压，从而实现对电网的补偿作用，提高电网的稳定性和可靠性。
3 SVG装置的运行方式
（1）恒无功
指SVG装置通过控制电网电压和电流的相位差，使得电网中的无功功率在一定范围内保持恒定。
具体来说，当电网中存在无功功率过多或过少的情况时，SVG装置会通过控制其自身的电容和电感元件来调节电流的相位差，从而实现对电网无功功率的补偿或吸收。
这种恒无功运行方式可以有效地提高电网的稳定性和可靠性，减少电网中的电压波动和电力损耗，同时也可以降低电网的谐波污染和电磁干扰。
（2）恒电压
SVG装置通过控制其输出电压的大小和相位，使得其输出电压与电网电压保持恒定的差值，从而实现无功补偿的目的。
具体来说，SVG装置通过控制其内部的逆变器，将电网电压转换为直流电压，然后通过控制其内部的PWM逆变器，将直流电压转换为与电网电压相位和大小相匹配的交流电压，从而实现对电网的无功补偿。
在恒电压运行方式下，SVG装置的输出电压始终保持恒定，不受电网电压的波动影响，从而能够有效地控制电网的无功功率流动，提高电网的稳定性和可靠性。
（3）恒功率因数
在电网电压和频率变化的情况下，SVG装置能够保持恒定的功率因数，从而实现电网的无功补偿和稳定电压。
具体来说，SVG装置通过控制其内部的电容和
电感元件，实现对电网的无功补偿，从而使电网的功率因数保持在设定值附近。
同时，SVG装置还可以通过控制其输出电压的大小和相位，实现对电网电压的调节，从而保持电网电压的稳定。
这种运行方式可以有效地提高电网的稳定性和可
靠性，降低电网的能耗和损耗，同时还可以减少对传统无功补偿设备的依赖。
（4）负荷补偿
当电网负载增加时，SVG会增加输出电流，以补偿电网的无功功率需求；当
电网负载减少时，SVG会减少输出电流，以避免电网过电压的发生。
负载补偿的
效果取决于SVG的控制精度和响应速度。
一般来说，SVG的控制精度应达到0.5%
以上，响应速度应在几毫秒内完成。
这样才能确保SVG能够及时、准确地响应电
网负载变化，实现有效的负载补偿。
4 SVG装置与固定式无功补偿设备的配合
一，都可以用来补偿电力系统中的无功功率。
SVG装置通过控制电容器的电
流来实现无功补偿，具有快速响应、精度高、可靠性好等优点；而固定式无功补
偿设备则通过调节电容器的电容值来实现无功补偿，具有成本低、维护简单等优点。
两者的无功补偿方式不同，但都可以有效地提高电力系统的无功功率因数，
降低电力系统的无功损耗。
二，可以实现无功补偿的动静态结合。
在电力系统中，无功功率的变化是动态的，需要快速响应；而无功功率的长期变化则是静态的，
需要长期稳定的无功补偿。
SVG装置和固定式无功补偿设备的配合可以实现动态
无功补偿和静态无功补偿的结合，使得电力系统的无功补偿能力更加全面和稳定。
三，可以提高电力系统的可靠性和安全性。
在电力系统中，无功功率的变化
会对电力设备和电力系统的稳定性产生影响，甚至会引起电力系统的故障。
SVG
装置和固定式无功补偿设备的配合可以有效地提高电力系统的无功补偿能力和稳
定性，从而保障电力系统的正常运行，提高电力系统的可靠性和安全性。
5 SVG装置的应用前景及需要改进的地方
SVG装置可以提高电网的稳定性和可靠性，降低电网的损耗和电压波动，同
时还可以提高电网的功率因数，减少无功功率的浪费。
然而，目前SVG装置在变
电站中还存在一些需要改进的地方。
例如，SVG装置的成本较高，需要进一步降低成本，提高性价比。
其次，SVG装置的控制系统需要更加智能化和自适应，能够根据电网的实际情况进行调节和优化。
此外，SVG装置的可靠性和稳定性也需要进一步提高，以确保其在电网中的长期稳定运行。
总之，SVG装置应用前景广阔，但也需要不断改进和完善，以满足电网的不断发展和变化。
6结论
综上所述，动态无功补偿装置在变电站中的应用具有重要的意义和价值。
它能够有效地解决电力系统中的无功问题，提高电网的稳定性和可靠性，降低电网的损耗和成本。
同时，SVG还具有响应速度快、控制精度高、适应性强等优点，能够满足电力系统对无功补偿的高要求。
因此，在未来的电力系统中，SVG将会得到更加广泛的应用和推广。
参考文献
[1]曹志辉,赵仲慧,叶丽芬.动态无功补偿装置在变电站中的应用[J].低压电器,2012(21):49-51
[2]李云飞.动态无功补偿装置(SVG)在变电站中的应用[J].数字技术与应用,2011(9):75-7678
[3]徐剑,曹扬,张伟.动态无功补偿及有源滤波装置在智能变电站的应用[J].供用电,2010(6):18-20。
