施工进度计划网络图是一种用于展示施工项目各个阶段的时间安排和任务依赖关系的工具。

它通过图形化的方式呈现，可以清晰地展示出项目的整体进度和关键路径，匡助项目管理人员和团队成员更好地掌握项目发展情况，及时调整计划，确保项目按时完成。

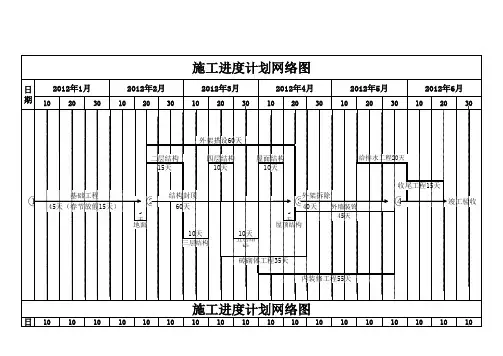

以下是一个示例的施工进度计划网络图：
在这个网络图中，我们可以看到整个施工项目的各个阶段和任务，每一个任务都用一个矩形框表示。

每一个任务框中包含任务的名称、开始时间、结束时间和持续时间。

任务之间的箭头表示任务之间的依赖关系，箭头的方向表示任务的先后顺序。

在这个示例中，施工项目分为以下几个阶段：
1. 前期准备阶段：
- 土地清理和平整：开始于2022年1月1日，结束于2022年1月15日，持续时间为15天。

- 基础设施建设：开始于2022年1月16日，结束于2022年2月15日，持续时间为31天。

2. 主体施工阶段：
- 地基处理：开始于2022年2月16日，结束于2022年3月15日，持续时间为28天。

- 结构施工：开始于2022年3月16日，结束于2022年4月30日，持续时间为46天。

- 室内装修：开始于2022年5月1日，结束于2022年6月15日，持续时间
为46天。

3. 竣工阶段：
- 系统调试和验收：开始于2022年6月16日，结束于2022年7月15日，持
续时间为30天。

- 最终整理和交付：开始于2022年7月16日，结束于2022年7月31日，持
续时间为16天。

在这个网络图中，我们可以清晰地看到每一个任务的开始时间、结束时间和持
续时间。

通过观察箭头的连接关系，可以确定任务之间的依赖关系。

例如，地基处理任务必须在土地清理和平整任务完成后开始，结构施工任务必须在地基处理任务完成后开始。

网络图中的关键路径是指项目中持续时间最长的路径，决定了整个项目的最短
完成时间。

在这个示例中，土地清理和平整、基础设施建设、结构施工、室内装修、系统调试和验收以及最终整理和交付是关键路径上的任务，它们的完成时间将决定整个项目的完成时间。

通过施工进度计划网络图，项目管理人员和团队成员可以更好地了解项目的整
体进度和任务之间的依赖关系，及时调整计划，协调资源，确保项目按时完成。

这个工具在施工项目管理中起到了至关重要的作用。
