无卤阻燃PA66
PA66(聚酰胺66)塑料基本特征及介绍
PA66(聚酰胺66)基本介绍基本介绍英文：Polyamide66，为五大工程塑料中产量最大、品种最多、用途最广的品种,半透明或不透明乳白色结晶形聚合物，受紫外线照射发紫白光或蓝白光。
项目非增强玻纤增强高冲击增韧密度（kg/cm3） 1.06-1.19 1.23-1.58 1.06-1.09 1.14硬度（R干燥/吸水）120/100M83-103114/-118/99水中吸水率（%）8-9 3.7-7.36-78空气中吸湿率（%） 1.2-3.1 1.0-2.5 1.1-1.5 1.2成型收缩率（%）0.8-0.90.2-1.40.8-0.9熔融指数（275°C/5kg）40-11515-60简支梁有缺口冲击4/23.5（6-15）/(5-17)(21-130)/(57-130)4/-（ISO179干燥/吸水）热变形温度（1.8MPa）60-75240-25060-70热变形温度（0.45MPa）200-220243-263180-220熔点252-265252-265252-265245生产厂家1939年由杜邦公司实现工业化，目前全球主要品牌有美国杜邦的zytel、日本旭化成的leona、德国巴斯夫的ultramid、美国首诺的vydyne、日本东丽的amilan、美国苏威罗地亚的Technyl，中国国内主要的生产厂家有河南神马、浙江华峰、辽宁兴家化工、漳州长春、台湾南亚等。
常用牌号美国首诺21SPC非增强通用本色日本旭化成1300S未增强刚性，良好;良好的流动性;韧性良好美国杜邦101L未增强美国杜邦70G33L GF33美国杜邦101F未增强河南神马尼龙EPR27有光中等粘度产品主要用于注塑或改性的基料。
美国杜邦ST801未增强,超韧德国巴斯夫A3X2G5GF25阻燃良好的电气性能耐油德国巴斯夫A3EG6GF30尺寸稳定刚性好耐油电子绝缘深圳杜邦70G33HS1L GF33热稳定日本旭化成1300G GF33刚性，高;高强度;良好的抗蠕变性;耐疲劳性能美国杜邦FR50GF25阻燃美国杜邦70G13L GF13美国杜邦103HSL未增强热稳定美国杜邦103FHS未增强热稳定日本东丽CM3006未增强耐热德国巴斯夫A3EG3GF15刚性好耐油电子绝缘日本东丽CM3001G30GF30美国杜邦70G13HS1L GF13热稳定深圳东丽CM3004-V0非增强,阻燃无卤系列上海巴斯夫A3EG6GF30尺寸稳定刚性好耐油电子绝缘美国杜邦70G43L GF43台湾南亚6210GC GF33增韧美国首诺50BWFS非增强通用本色美国首诺R533GF33上海罗地亚A216V30GF30辽宁兴家化工P137N未增强德国巴斯夫A3EG7GF35尺寸稳定刚性好耐油浙江华峰EP-158未增强漳州长春20G6-201未增强产品系列非增强，冲击改性，增韧，玻纤增强，矿物增强，无卤阻燃，有卤阻燃主要特性1.物理性能：密度1.15g/cm3左右；对室温水和沸水是稳定的；吸水强，成型后仍然具有吸湿性，平衡吸水率2.5%左右，水中饱和吸水率8%左右，吸水后会降低表面硬度、提高冲击强度、影响尺寸稳定性2.力学性能：机械强度高，优良的韧性，疲劳强度好，摩擦系数小且有自润滑性，低温冲击性好3.耐热性能：耐热性好，熔点252-265℃，脆化温度-30℃，玻璃转化温度50℃，热分解温度大于350℃，连续耐热80-120℃，无外力情况下可以在200℃左右使用；导热系数0.33W/(mK)，比热容17004.燃烧性能：火焰蓝中带黄，冒白烟，火焰易熄灭，发出西芹的气味；具有自熄性，有阻燃级5.化学稳定性：耐油；能耐碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀，但易容于苯酚、甲酸等极性溶剂，对酸和其它一些氯化剂的抵抗力较弱6.电性能：优异的电绝缘性能，尼龙的体积电阻很高，耐击穿电压高，是优良的电气、电器绝缘材料；但是由于吸水性强，电气性质差；介电常数3.2-47.耐候性能：耐气候性好8.气密性：气体阻隔性佳9.加工性：吸水率高，熔融状态下水分会引起尼龙水解，成型过程中水分会使产品表面出现气泡、银丝和斑纹；结晶性树脂，有明显的熔点，加工温度窄（260-320），容易热降解；结晶度高，成型收缩大；有较高的温度敏感性和剪切速率敏感性，熔体粘度低，流动性大，喷嘴易产生流延现象；凝固时间很短应用分类汽车工业：外壳，喇叭、、冷却风扇及其外壳、进水管、刹车油罐及灌盖，汽车挡泥板、后视镜架、保险杠、仪表盘、行李架、车门手柄、雨刷支架、安全带扣搭电子电器：绝缘件、精密电子仪器部件、电工照明器具和电子电器的零部件等，电饭锅、电动吸尘器、高频电子食品加热器等，接线盒、开关和电阻器机械设备：滑动轴承、链条、传送带、扇叶、齿轮、叶轮、电动工具外壳、扎带日常用品：办公椅、旱冰鞋部件、打火机机体、灯头、火腿等食品的包装、自动扶梯栏杆、自动门横栏、窗框架、门滑轮加工工艺干燥：105℃下真空干燥10-12小时。
pa66阻燃等级
pa66阻燃等级PA66是聚酰胺66的缩写，是一种高分子材料。
它具有优异的物理力学性能、热稳定性、耐磨性和耐腐蚀性。
PA66广泛应用于汽车、电子、机械、航空航天等领域。
然而，PA66在使用过程中，由于受到火灾、高温等因素的影响，容易引起火灾事故。
因此，对PA66进行阻燃处理，提高其阻燃等级，成为了重要的研究方向。
PA66阻燃等级是指PA66在燃烧过程中的阻燃性能。
根据国际标准UL94，PA66阻燃等级分为V-0、V-1和V-2三个等级。
其中，V-0等级要求试样的燃烧时间不超过10秒，不得滴落燃烧的颗粒，燃烧后的残渣不得超过50%；V-1等级要求试样的燃烧时间不超过30秒，不得滴落燃烧的颗粒，燃烧后的残渣不得超过50%；V-2等级要求试样的燃烧时间不超过30秒，不得滴落燃烧的颗粒，燃烧后的残渣不得超过75%。
为了提高PA66的阻燃等级，研究人员采用了多种方法。
一种是添加阻燃剂。
阻燃剂可以通过化学反应、物理作用等方式，有效地抑制PA66的燃烧。
常见的阻燃剂有氢氧化铝、氧化镁、氧化锆等。
其中，氢氧化铝是最常用的阻燃剂之一，它可以在燃烧时释放出大量的水蒸气，降低燃烧温度，形成一层炭化层，有效地阻止火势的蔓延。
另一种方法是采用共混改性。
共混改性是将PA66与其他材料进行混合，形成新的复合材料。
共混改性可以改善PA66的力学性能、热稳定性和阻燃性能。
常见的共混改性材料有聚苯醚、聚碳酸酯等。
除了添加阻燃剂和共混改性外，还有一些其他的方法可以提高PA66的阻燃等级。
例如，采用光氧化改性、离子注入等方法，可以有效地提高PA66的阻燃性能。
此外，PA66的阻燃性能还与材料的制备工艺、加工温度等因素有关。
因此，在PA66的制备和加工过程中，需要注意这些因素的影响，以提高其阻燃等级。
总的来说，PA66的阻燃等级是影响其应用范围和安全性的重要指标。
为了提高其阻燃等级，研究人员采用了多种方法，包括添加阻燃剂、共混改性、光氧化改性、离子注入等。
关于无卤本色阻燃玻纤增强PA66的方法

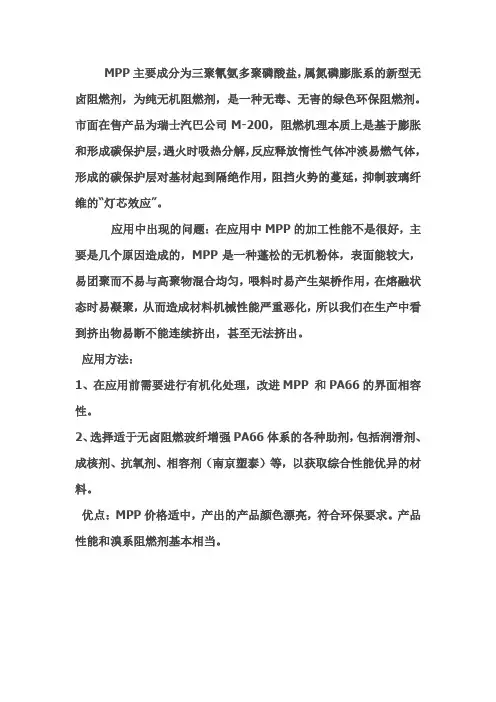

MPP主要成分为三聚氰氨多聚磷酸盐，属氮磷膨胀系的新型无卤阻燃剂，为纯无机阻燃剂，是一种无毒、无害的绿色环保阻燃剂。
市面在售产品为瑞士汽巴公司M-200，阻燃机理本质上是基于膨胀和形成碳保护层，遇火时吸热分解，反应释放惰性气体冲淡易燃气体，形成的碳保护层对基材起到隔绝作用，阻挡火势的蔓延，抑制玻璃纤维的“灯芯效应”。
应用中出现的问题：在应用中MPP的加工性能不是很好，主要是几个原因造成的，MPP是一种蓬松的无机粉体，表面能较大，易团聚而不易与高聚物混合均匀，喂料时易产生架桥作用，在熔融状态时易凝聚，从而造成材料机械性能严重恶化，所以我们在生产中看到挤出物易断不能连续挤出，甚至无法挤出。
应用方法：
1、在应用前需要进行有机化处理，改进MPP 和PA66的界面相容性。
2、选择适于无卤阻燃玻纤增强PA66体系的各种助剂，包括润滑剂、成核剂、抗氧剂、相容剂（南京塑泰）等，以获取综合性能优异的材料。
优点：MPP价格适中，产出的产品颜色漂亮，符合环保要求。
产品性能和溴系阻燃剂基本相当。
防火PA66
防火PA66；防火PA66防火PA66资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 7供应PA66 美国杜邦FR50 GF25%增强，防火阻燃V-0供应PA66 美国杜邦FR15 纯树脂，V-0供应PA66 美国杜邦FR10 纯树脂，V-0供应PA66 美国杜邦FR52G30BL 30%玻纤增强，阻燃防火V-0 供应PA66 美国杜邦FE5171 GF30% 食品级供应PA66美国杜邦：13%玻纤增强70G13L、70G13HS1L；供应PA66美国杜邦：14%玻纤增强8018；供应PA66美国杜邦：30%玻纤增强70G30L、73G30LHS1L；供应PA66美国杜邦：33%玻纤增强70G33L、70G33HS1L；耐高温FR51G35L，FR52G30LX，FR51G35HSL供应PA66美国杜邦：43%玻纤增强70G43L；供应PA66美国杜邦：加纤增韧级80G33L、80G25L、80G33HS、80G25HS；供应PA66美国杜邦：防火阻燃V-0等级FR15、FR50、FR70、FR52G30BL；供应PA66美国杜邦：防火阻燃V-0等级纯树脂FR10、FR15；103HSL 耐热供应PA66 美国杜邦FR7025阻燃V-0供应PA66美国杜邦：超韧级ST801、ST811；防紫外线超韧级ST801A；供应PA66美国杜邦：食品级FE5171；热稳定级103HSL、103FSL；通用注塑级101F、101L；供应PA66日本东丽：环保无卤阻燃CM3004-V0；耐热阻燃未强化CM3006；供应PA66日本旭化成：33%玻纤增强级1300G；供应PA66日本旭化成：无磷无卤阻燃级FR200；供应PA66日本旭化成：热稳定级1402S；一般级1300S；供应PA66美国首诺：注塑级21SPC、21SPG、R513H；阻燃级M344BK；通用级50BWFS；供应PA66德国巴斯夫：玻纤增强（高刚性尺稳定）A3EG3、A3EG6、A3EG7、A3EG10、A3K；供应PA66德国巴斯夫：红磷无卤阻燃V-0级A3X2G5、A3X2G7。
pa66阻燃机理
pa66阻燃机理
PA66，即聚酰胺66，是一种热塑性高性能工程塑料。
在阻燃性方面，PA66通常需要添加阻燃剂来提高其阻燃性能。
阻燃机理主要涉及阻燃剂的作用和PA66分子结构的特点。
1.阻燃剂的作用：阻燃剂通常通过以下几种机理发挥作用：
•气相阻燃：阻燃剂在高温下分解产生气体，这些气体可以稀释周围的氧气，减缓火焰蔓延速度。
•凝相阻燃：阻燃剂在固相条件下形成的碳层可以覆盖材料表面，阻碍燃烧气体和热量传递，起到凝相阻燃作用。
•游离基团抑制：阻燃剂中的游离基团可以与燃烧产物中的自由基结合，减缓火焰的蔓延。
2.PA66分子结构的特点：PA66作为一种聚酰胺类塑料，其分子
结构中含有酰胺基（-CONH-）和酰亚胺基（-CONH-）等。
这
些官能团中的氮元素在燃烧时可能有助于形成氮化合物，减缓
火焰的蔓延。
在PA66 中添加阻燃剂时，阻燃剂的作用机理与材料的分解、气相和凝相阻燃作用等因素交织在一起。
常用的PA66阻燃剂包括溴系阻燃剂、磷氮系阻燃剂等，它们可以通过上述机理中的一种或多种作用来提高PA66的阻燃性能。
需要注意的是，阻燃剂的添加量、类型、分散性等因素都会影响最终的阻燃效果，因此在具体的应用中需要根据材料的要求和性能标准进行调整和优化。
此外，阻燃材料的选择也应考虑环保性和其他性
能方面的需求。
无卤阻燃尼龙
尼龙66阻燃途径：添加型阻燃剂：阻燃剂和尼龙66通过机械共混法掺和在一起后熔融挤出，使其获得阻燃性。
尼龙66多采用复配阻燃体系反应型阻燃剂：阻燃剂作为反应单体与尼龙66大分子的主链或侧链结合，使其本身还有阻燃成分。
特点：不存在阻燃剂挥发、溶出、迁移和渗出问题，且由于其自身的化学结构，不需要阻燃处理即具有本质阻燃性尼龙66阻燃剂类型：添加型阻燃剂磷系阻燃剂：无机磷系阻燃剂主要包括红磷、磷酸盐和聚磷酸密铵（MPP）。
有机磷系阻燃剂包括磷酸酯、亚磷酸酯、膦酸酯等。
含磷阻燃剂主要在固相发生作用，受热分解由磷系阻燃剂—磷酸—偏磷酸—聚偏磷酸。
聚偏磷酸不易挥发，具有强脱水性，在聚合物表面形成石墨状的碳化膜,使聚合物与空气隔绝；脱出的水吸收大量的热，使聚合物表面温度下降。
适用于尼龙66的含磷阻燃剂有红磷、次磷酸盐及反应型含磷阻燃剂等。
红磷中有效磷含量高，在燃烧时比其它磷化合物产生更多的磷酸。
在尼龙66中添加小于10%的红磷就能很好地解决材料的阻燃性和耐漏电性的矛盾。
次膦酸盐是新一代磷系阻燃剂，其在凝聚相发挥阻燃作用，是有效的成炭促进剂，以它为活性组分，再加人含氮成分的协效剂可取得良好的阻燃效果。
氮系阻燃剂：挥发性小、本身及分解产物的毒性低符合尼龙66的含氮阻燃剂主要有三聚氰胺(MA)、氰脲酸三聚氰胺(MCA)、聚磷酸三聚氰胺(MPP)等。
三聚氰胺系阻燃剂具有较高的阻燃效率，它燃烧时释放CO2、NH3、N2惰性气源，可稀释氧气和高聚物分解产生的可燃气体浓度；另外生成的不燃气体可带走一部分热量，降低聚合物表面温度；生成的从能捕获自由基，抑制高聚物的连锁反应，从而阻止聚合物的燃烧。
三聚氰胺系阻燃剂多与含磷阻燃剂、成炭剂复配组成膨胀型阻燃体系。
膨胀型阻燃剂：以磷、氮为主要活性组分，不含卤素，也不采用氧化锑为协效剂。
一般由酸源、碳源、气源三部分组成。
酸源一般指无机酸或加热至一定温度能生成无机酸的化合物，碳源主要是一些含碳量高的多羟基化合物，它是形成泡沫炭化层的基础，气源也称发泡源，一般为三聚氢胺、聚磷酸铵等。
PA66 CM3004

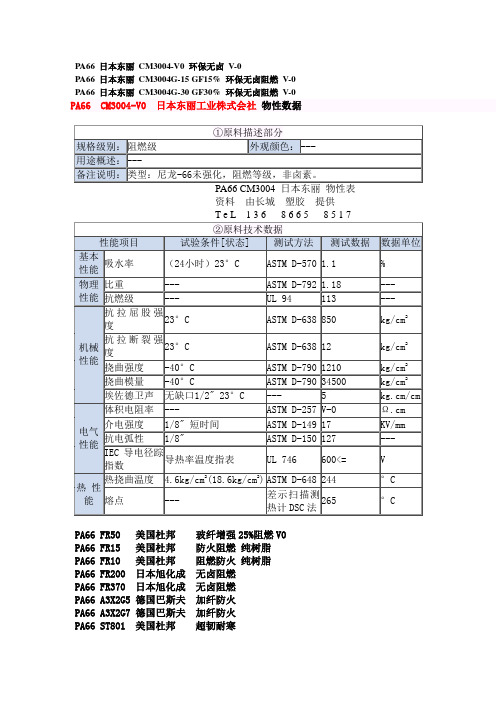

PA66 日本东丽CM3004-V0 环保无卤V-0PA66 日本东丽CM3004G-15 GF15% 环保无卤阻燃V-0PA66 日本东丽CM3004G-30 GF30% 环保无卤阻燃V-0PA66 CM3004-V0 日本东丽工业株式会社物性数据①原料描述部分规格级别：阻燃级外观颜色：---用途概述：---备注说明：类型：尼龙-66未强化，阻燃等级，非卤素。
PA66 CM3004 日本东丽物性表资料由长城塑胶提供T e L 1 3 6 8 6 6 5 8 5 1 7②原料技术数据性能项目试验条件[状态] 测试方法测试数据数据单位基本性能吸水率（24小时）23°C ASTM D-570 1.1 %物理性能比重--- ASTM D-792 1.18 --- 抗燃级--- UL 94 113 ---机械性能抗拉屈股强度23°C ASTM D-638 850 kg/cm2抗拉断裂强度23°C ASTM D-638 12 kg/cm2挠曲强度-40°C ASTM D-790 1210 kg/cm2挠曲模量-40°C ASTM D-790 34500 kg/cm2埃佐德卫声无缺口1/2" 23°C--- 5 kg.cm/cm电气性能体积电阻率--- ASTM D-257 V-0 Ω.cm 介电强度1/8" 短时间ASTM D-149 17 KV/mm 抗电弧性1/8" ASTM D-150 127 --- IEC导电径踪指数导热率温度指表UL 746 600<= V热性能热挠曲温度 4.6kg/cm2(18.6kg/cm2) ASTM D-648 244 °C 熔点---差示扫描测热计DSC法265 °CPA66 FR50 美国杜邦玻纤增强25%阻燃V0 PA66 FR15 美国杜邦防火阻燃纯树脂PA66 FR10 美国杜邦阻燃防火纯树脂PA66 FR200 日本旭化成无卤阻燃PA66 FR370 日本旭化成无卤阻燃PA66 A3X2G5 德国巴斯夫加纤防火PA66 A3X2G7 德国巴斯夫加纤防火PA66 ST801 美国杜邦超韧耐寒PA66 A246M 罗地亚超韧耐寒PA66 A20V25 罗地亚加纤防火PA66 103HSL 美国杜邦耐高温PA66 103FSL 美国杜邦耐高温PA66 A3EG6 德国巴斯夫玻纤增强PA66 美国杜邦 101L中粘度通用级PA66 美国杜邦 101F中粘度通用级PA66 美国杜邦 ST801杰出的耐冲击性PA66 美国杜邦 ST801A 超韧级防紫外线PA66 美国杜邦 ST801AHS 超韧耐寒级PA66 美国杜邦 8018 13%玻纤超韧级PA66 美国杜邦 70G33L GF33% 玻纤增强PA66 美国杜邦 70G13L GF13% 玻纤增强PA66 美国杜邦 70G43L GF43% 玻纤增强PA66 美国杜邦 70G30L GF30% 玻纤增强PA66 美国杜邦 80G33L 增韧级，耐冲，GF33% 玻纤增强PA66 美国杜邦 80G25L 增韧级，耐冲，GF25% 玻纤增强PA66 美国杜邦 80G33HS 增韧级，耐冲，GF33% 玻纤增强热稳定PA66 美国杜邦 80G25HS 增韧级，耐冲，GF25% 玻纤增强热稳定PA66 美国杜邦 FR50 GF25% 玻纤增强 V-0PA66 美国杜邦 FR15 纯树脂V-0PA66 美国杜邦 FR10 纯树脂V-0PA66 美国杜邦 70G13HS1L GF13% 玻纤增强热稳定PA66 美国杜邦 FR7025 阻燃 V-0PA66 美国杜邦 103HSL热稳定级PA66 美国杜邦 103FS热稳定级PA66 美国杜邦 FR52G30BL GF30% 玻纤增强防火V-0PA66 美国杜邦 FE5171 GF30% 玻纤增强食品级PA66 日本东丽 CM3004-V0 环保无卤 V-0PA66 日本东丽 CM3004G-15 GF15% 环保无卤阻燃 V-0PA66 日本东丽 CM3004G-30 GF30% 环保无卤阻燃 V-0PA66 日本东丽 CM3006 V-2 未强化耐热性PA66 日本东丽 CM3006-E V-2 未强化耐热性PA66 日本东丽 CM3006G-15 V-2玻纤15%强化PA66 日本东丽 CM3006G-30 V-2玻璃纤维增强 30%PA66 德国巴斯夫 A3K 标准级高流动PA66 德国巴斯夫 C3U 增韧阻燃PA66 德国巴斯夫 A3EG3 GF15% 高刚性尺寸稳定PA66 德国巴斯夫 A3EG6 GF25% 高刚性尺寸稳定PA66 德国巴斯夫 A3EG7 GF30% 高刚性尺寸稳定PA66 德国巴斯夫 A3EG10 GF50% 高刚性尺寸稳定PA66 德国巴斯夫 A3X2G5 GF25% V0红磷无卤PA66 德国巴斯夫 A3X2G7 GF35% V0红磷无卤PA66 日本旭化成 1300G V2 GF33% 高强度高刚性PA66 日本旭化成 1300S V2 同用级平衡的流动性和机械性PA66 日本旭化成 1402G V2 GF30% 良好的热抗老化高刚性PA66 日本旭化成 FR200 V0 无磷无卤PA66 日本旭化成 1330G GF30% 玻纤增强耐磨耗髙刚性PA66 日本旭化成 1402S热稳定级具有良好的抗热老化。
pa66阻燃等级
pa66阻燃等级PA66，聚酰胺66，因为它有较高的力学强度，热稳定性能和耐磨损，所以广泛应用于汽车、电器、电气和电子行业等领域。
在使用过程中，材料容易产生热源，进而可能引燃材料或周边环境。
因此，一般需要对PA66进行阻燃处理。
下面将从阻燃等级的意义、PA66材料的阻燃方式和阻燃等级标准进行探讨。
1.阻燃等级的意义：阻燃等级是经过一系列检测和认证的安全等级，用来表示材料的防燃能力，是材料在燃烧时生成的火焰、烟雾的特性参数。
等级越高，其防火性能就越好，火灾时的自燃性和危险度就越低。
目前，常见的阻燃等级有UL94V-0、UL94V-1、UL94V-2、UL94HB四个等级。
2.PA66材料的阻燃方式：在防燃处理PA66材料时，一般采用以下两种方式进行：（1）添加阻燃剂：添加在材料中的化学物质能够在高温下反应产生水和耐燃气体，压制材料燃烧过程中的火焰蔓延和烟雾量较小。
例如，阻燃剂可以是三氧化二锑、氢氧化铝等。
（2）改变分子链结构：PA66材料的分子链中含有氧原子，优点是与空气中的氧气发生反应，形成等离子层，防止燃烧。
通过引入含氧基团的聚合反应原料，以改变分子的结构，从而使PA66材料具有较好的抗燃性和自熄性，避免了使用其他阻燃剂可能带来的污染和毒性问题。
3.阻燃等级标准阻燃等级标准是各国或地区实施的安全标准，主要是包括火灾的危险性评估、检验、认证等方面的规定。
在中国，国家标准中规定了PA66材料的UL94阻燃等级要求。
具体标准如下：（1）UL94V-0防火等级：在垂直方向上燃烧试验中，材料燃烧后的燃烧时间不超过10秒，火焰蔓延范围不超过10秒。
（2）UL94V-1防火等级：在垂直方向上燃烧试验中，材料燃烧后的燃烧时间不超过30秒，火焰蔓延范围不超过76mm。
（3）UL94V-2防火等级：在垂直方向上燃烧试验中，材料燃烧后的燃烧时间不超过30秒，火焰蔓延范围小于朝上20度的角度。
（4）UL94HB防火等级：水平70度方向上燃烧试验中，材料燃烧后的燃烧时间不超过30秒，框架高度不少于10mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无卤阻燃PA66 无卤阻燃尼龙
无卤阻燃PA66 无卤阻燃尼龙
资料由长城塑胶提供
T e L 1 3 6 8 6 6 5 8 5 1 7
PA 俗称尼龙（Nylon）中文名：聚酰胺树脂英文名：Polyamide
特性
1、优良的力学性能。
尼龙的机械强度高，韧性好。
2、自润性、耐摩擦性好。
尼龙有良好的自润性，摩擦系数小，作为传动部件其使用寿命长。
3、优良的耐热性。
如PA46等高结晶性尼龙的热变形温度很高，可在150°C下长期使用。
PA6 6经过玻璃纤维增强以后，其热变形温度达到250°C以上。
4、优异的电绝缘性能。
尼龙的体积电阻很高，耐击穿电压高，是优良的电气、电器绝缘材料。
5、优良的耐气候性。
6、吸水性。
尼龙的吸水性大，饱和水可达到3%以上。
在一定程度影响制件的尺寸稳定性。
应用
尼龙主要用于汽车工业、电气电子工业、交通运输业、机械制造工业、电线电缆通讯业、薄膜及日常用品。
用于汽车工业的尼龙约占尼龙总消费量的1/3.主要是利用尼龙树脂密度小和优良的综合性能，以适应汽车轻量节能的要求。
特别是利用它的机械强度较好、耐磨、自润滑等特点，制造各种轴承、齿轮、滑轮、输油管、储油器、耐油垫片，保护罩、支撑架、车轮罩盖、导流板、风扇、空气过滤器外壳、散热器水室、制动管、发动机罩、车门把手等。
加工工艺
PA66的收缩率为0.8%——1.3%，烘料80°烘4小时，料筒温度250°——270°，模温90°，熔点260°-280°
PA66
美国杜邦
FE5171 食品级加纤33% FDA
ST801 -40度耐寒抗冲击高韧性
408L 高抗冲击
FR50 阻燃V0 防火V0 加纤25%
FR15 阻燃V0 防火V0 纯树脂乳白色黑色FR10 阻燃V0 防火V0 纯树脂乳白色黑色103HSL 热稳定耐热耐高温热变形210度8018 高韧性超韧加纤14%
8018HS 耐热耐高温高韧性超韧加纤14% 101L 注塑级
101F 注塑级特殊级
70G13L 高强度加纤13%
70G30L 高强度加纤30%
70G33L 高强度加纤33%
70G43L 高强度加纤43%
70G50L 高强度加纤50%
71G33L 高强度加纤33%
74G33J 高强度加纤43%
80G33L 高韧性耐高温耐热加纤33%
70G13HS1L 耐热热稳定加纤13%
70G33HS1L 耐热热稳定加纤33%
70G43HS1L 耐热热稳定加纤43%
80G33HS1L 耐热热稳定加纤33% 抗冲击超韧性PA66
德国巴斯夫
A3EG3 高刚性加纤15%
A3EG6 高刚性加纤30%
A3EG7 高刚性加纤35%
A3EG10 高刚性加纤50%
A3WG6 高刚性加纤30%
A3HG5 高刚性加纤25%
A3UG5 无卤阻燃V0 加纤25%
A3X2G5 红磷阻燃V0 加纤25%
A3X2G7 红磷阻燃V0 加纤35%
C3U 阻燃V0 无卤无磷高韧性
PA66
法国罗地亚
A205F 注塑级
A218 耐高温热稳定纯树脂
A218V25 加纤25% 耐热性热变形255度A218V30 加纤30% 耐热性热变形255度A246M -35度高韧性耐低温抗冲击
B50H1 阻燃V0 纯树脂
A50H1 阻燃V0 纯树脂
A216V15 加纤15%
A216V30 加纤30%
A216V50 加纤50% 高刚性
A216V30Y17 加纤30% 耐热热稳定
A20V25 含磷0.8mm阻燃V0 加纤25% A20V35 含磷0.8mm阻燃V0 加纤35% PA66
台湾南亚
6512 高韧性抗冲击耐低温6310 阻燃V0 纯树脂
6210G3 加纤15% 高刚性
6210GC 加纤33% 高刚性
6212G3 加纤15% 增韧性
6410G5 加纤25% 阻燃V0 6410G4 加纤20% 阻燃V0 6410PG5 加纤25% 无卤阻燃V0 6410PG6 加纤30% 无卤阻燃V0 PA66
日本东丽
CM3004-V0 纯树脂阻燃V0 CM3004G-15 加纤15% 阻燃V0 CM3004G-20 加纤20% 阻燃V0 CM3004G-30 加纤30% 阻燃V0 CM3001G-15 加纤15%
CM3001G-30 加纤30%
CM3001G-45 加纤45%
PA66
日本旭化成
FR200 阻燃V0 无卤无磷FR370 阻燃V0 无卤无磷FG170 阻燃V0 加纤15% FG172 阻燃V0 加纤20%
FG173 阻燃V0 加纤30%
13G15 加纤15%
13G23 加纤23%
13G43 加纤43%
14G15 加纤15% 抗热老化
14G23 加纤15% 抗热老化
14G25 加纤25% 抗热老化1402G 加纤33% 抗热老化
14G43 加纤43% 抗热老化
14G50 加纤50% 抗热老化
54G33 加纤33% 增韧性抗冲击54G43 加纤43% 增韧性抗冲击。
