中山市城市现代化供水调度系统的开发

合集下载

城市管网供水调度自动化系统设计

城市管网供水调度自动化系统设计
3、水司生产调度中心软件结构
生产调度软件采用B/S结构或B/S+C/S结构,软件在调度中心服务器上运行,使用者通过水司局域网浏览并进行操作;工种不同、职位不同,所授予的使用权限就不同。
生产调度系统如果已经应用了进口或国产组态软件,可使用我公司的数据通信服务软件,将水源井远程测控终端等设备接入生产调度系统。
◆测点设备配置表
序号
部件名称
数量
备注
1
微功耗测控终端
1
DATA-6216
2
防水外罩
1
安装测控终端用
3
可充电电池组
1
100Ah、6V
4
可充电电池组安装支架及防水罩
1
安装电池组用
5
压力变送器
1
0-5V信号输出
6
流量仪表
1
脉冲输出或串口输出
◆终端设备工作原理示意图
◆终端设备安装方式
将防水外罩安装在监测井井壁上,微功耗测控终端放置在防水罩内。压力变送器信号线、水表信号线接在微功耗测控终端自带的防水接线盒上。
城市管网供水调度自动化系统
一、适用范围:
该系统适用于供水企业远程监测供水管网,工作人员可以在水司调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备,保障供水压力平衡、流量稳定;及时发现和预测爆管事故的发生。
二、系统组成:
城市管网供水调度自动化系统是水司供水调度管理系统的一个子系统,主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。
◆监测各水厂出厂流量、出厂压力、清水池水位、加压泵工作状态。
◆监测加压泵站的水池水位、进口压力、水泵工作状态、出口压力;远程控制加压泵的启停。
◆监测直供水泵工作状态、出口流量、出口压力;远程控制水泵的启停。

最新 城市智能化供水调度系统的问题方法建设-精品

最新 城市智能化供水调度系统的问题方法建设-精品

城市智能化供水调度系统的问题方法建设前言近年来,随着国内城市化进程逐渐加速,各行各业都随之得到了较快发展,对于水资源整体需求量也越来越多。

就目前而言,国内供水调度系统普遍为自来水实时数据采集与监控(SCADA)系统,在数据采集、数据应用、数据信息整理等方面存在着一定缺陷。

在此背景之下,业内人士研发出城市智能化供水调度系统,为满足城市智能化供水调度标准提供了有利条件。

1 城市智能化供水调度系统基本构架1.1 系统的硬件结构城市智能化供水调度系统本身能够采集到供水生产领域的所有数据,包括配水系统、源水管线疏水系统以及净水系统中的数据。

其中,配水系统能够自动采集加压泵站信息、监测点信息、高位水池信息、用户用水信息、水流量信息、水质信息、液位信息以及压力信息等[1]。

源水管线疏水系统能够自动采集水质数据、水源数据和水量数据等。

而净水系统则能够自动采集进水厂的实际进水参数、出水参数、沉淀参数以及过滤参数、水流量信息、水质信息、液位信息以及压力信息等。

针对不能自动采集到的各项参数,则需以人工的方式进行采集。

系统的硬件结构当中,由于所需功能和存在位置存在着差异,因此硬件系统又可以细分成许多子系统,最底层的是大用户计量体系、水源信息采集体系、管网信息采集体系、加压泵站信息采集体系以及净水机构自控系统等,主要负责采集并管理远端系统各项数据。

而第二层则为生产数据库,结合生产分析结果与报表需求,系统把数据采集的子系统当中的各项采集数据储存至数据库内。

第三层生产信息的管理平台,该平台本身具备商业智能,其任务包括生产调度——生产分析——报表生成——业务智能管理等。

1.2 系统的软件结构城市智能化供水调度系统在对自来水公司各项信息进行整合的基础上,实现对调度管理级当中数据库的应用层、自来水实时数据采集与监控层、商业智能级当中的报告层、生产分析层的全面覆盖。

系统软件的底层以实时数据库系统、组态软件为主,信息管理应用与信息集成平台则可以提供指标计算、生产管理、绩效计算、质量分析以及计划调度等职能,借由面向服务的体系结构,确保自来水公司商业系统获取到集成支持。

供水管网调度自动化的创新与应用探析

供水管网调度自动化的创新与应用探析

供水管网调度自动化的创新与应用探析【摘要】供水管网调度自动化是当今供水管理领域的重要技术,其应用能够提高供水管网的运行效率和水质管理水平。

本文从技术概述、关键技术、实际应用挑战以及未来发展趋势等方面对供水管网调度自动化进行了深入探讨。

通过对比分析实际案例和研究成果,我们发现在实际应用中,供水管网调度自动化技术面临着一些挑战,如数据质量、算法优化等问题。

未来,随着技术的不断创新和发展,供水管网调度自动化将会迎来更广阔的发展空间。

本文总结了供水管网调度自动化的实际意义和未来的研究方向,为相关研究和实践提供了有益的参考。

通过对供水管网调度自动化的深度探讨,我们希望能够促进该领域的进一步发展,为优化供水管网的管理和运行提供更有效的技术支持。

【关键词】供水管网调度自动化、技术概述、关键技术、实际应用、挑战、未来发展趋势、实际意义、研究方向、总结。

1. 引言1.1 供水管网调度自动化的重要性供水管网是现代城市生活中不可或缺的基础设施之一,它直接关系到广大市民的生活用水安全和水质卫生。

而供水管网的调度自动化,则是保障供水系统高效稳定运行的重要手段。

随着城市规模的不断扩大和水资源的日益紧缺,传统的人工控制调度已经无法满足供水系统的需求,因此引入自动化技术成为必然选择。

供水管网调度自动化的重要性体现在多个方面:自动化技术可以实现供水管网的实时监测和运行控制,提高供水系统的运行效率和稳定性。

通过数据分析和预测模型,可以更好地优化供水管网的运行方案,减少能源消耗和运营成本。

自动化技术还可以提高供水系统的应急响应能力,及时处理突发情况,保障市民的用水需求。

供水管网调度自动化不仅是提高供水系统管理水平和服务质量的重要手段,更是实现可持续发展和资源节约的关键举措。

在当前环境保护和节能减排的背景下,推进供水管网调度自动化已经成为城市水务管理的必然选择。

1.2 本文研究的背景供水管网调度自动化是指利用先进的信息传感技术和智能控制技术,实现对供水管网运行状态的实时监测、分析和控制的一种技术手段。

现代化城市给水管网调度系统的探讨

现代化城市给水管网调度系统的探讨

现代化城市给水管网调度系统的探讨刘建伟大连市市政设计研究院有限责任公司摘要:现代化城市给水管网调度系统的技术架构包括自来水营业收费系统、供水地理信息(GIS)系统、管网模型、SCA⁃DA系统和供水优化调度专家决策支持系统等五部分。

关键词:供水管网;GIS;SCADA;管网模型;专家决策支持系统1引言随着社会的发展和人民生活水平的提高,城市给水管网系统的规模越来越大,其构造与设施越来越复杂,逐步发展为一个大规模的复杂的管道系统。

随着现代信息技术快速发展,以全自动优化调度与控制为基础的现代城市给水管网调度系统的建设已成为供水企业科技进步的迫切需求。

2现代化城市给水调度系统的构建目标现代化城市给水管网调度系统充分利用迅速发展的现代化信息与控制技术,包括:管网地理信息系统(GIS),管网水力模型,水费管理系统等。

以实现给水管网调度与控制的优化,自动化和智能化,实现与水厂过程控制系统,供水企业管理系统的一体化进程。

3现代化城市给水管网调度系统的技术架构现代化城市给水管网调度系统的技术架构包括自来水营业收费系统、供水地理信息(GIS)系统、管网模型、SCADA系统和供水优化调度专家决策支持系统等五部分。

3.1自来水营业收费系统自来水营业收费系统记录用户用水量,是管网模型中节点流量计算的依据。

⑴系统功能:自来水用户管理,抄表业务管理,计费与收费,银行联网收费,维修与换表业务管理,催欠管理,水量、水费统计分析。

⑵系统特点①采用的技术包括计算机系统、网络方案、操作平台、数据库管理系统,以及自行开发的软件和模型,应在实用的前提下力求技术方向的高起点和先进性,并应适应未来的网络互联趋势,以保证系统具有开放性、可扩充性和较长的使用期。

②针对营业收费业务的应用特点,采用成熟的开发方法与开发技术,以保证系统数据处理的准确性;③系统开发遵循安全性、保密性和共享性的原则,处理好数据资源共享与数据安全和保密的关系。

3.2供水地理信息系统(GIS)地理信息系统(Geographic Information Systems GIS)是在计算机软、硬件支持下,对现实世界各类空间数据及描述这些空间数据特性的属性进行采集、储存、管理、运算、分析、显示和描述的技术系统。

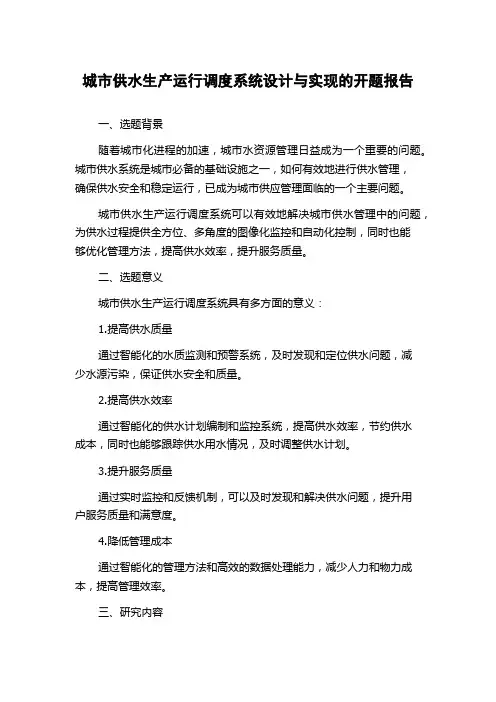

城市供水生产运行调度系统设计与实现的开题报告

城市供水生产运行调度系统设计与实现的开题报告

城市供水生产运行调度系统设计与实现的开题报告一、选题背景随着城市化进程的加速,城市水资源管理日益成为一个重要的问题。

城市供水系统是城市必备的基础设施之一,如何有效地进行供水管理,确保供水安全和稳定运行,已成为城市供应管理面临的一个主要问题。

城市供水生产运行调度系统可以有效地解决城市供水管理中的问题,为供水过程提供全方位、多角度的图像化监控和自动化控制,同时也能够优化管理方法,提高供水效率,提升服务质量。

二、选题意义城市供水生产运行调度系统具有多方面的意义:1.提高供水质量通过智能化的水质监测和预警系统,及时发现和定位供水问题,减少水源污染,保证供水安全和质量。

2.提高供水效率通过智能化的供水计划编制和监控系统,提高供水效率,节约供水成本,同时也能够跟踪供水用水情况,及时调整供水计划。

3.提升服务质量通过实时监控和反馈机制,可以及时发现和解决供水问题,提升用户服务质量和满意度。

4.降低管理成本通过智能化的管理方法和高效的数据处理能力,减少人力和物力成本,提高管理效率。

三、研究内容本研究旨在设计和实现一个城市供水生产运行调度系统,包括以下研究内容:1.系统需求分析:对城市供水管理现状进行分析,梳理相关需求,明确系统设计目标。

2.系统设计:设计城市供水生产运行调度系统的整体架构,包括数据采集、数据处理、监控控制等模块的设计。

3.系统实现:基于现代化的软件技术,实现系统功能。

4.系统测试和优化:测试和分析系统性能和功能,及时优化和调整系统,提高系统性能和稳定性。

四、预期成果和创新点本研究预期完成的成果包括:城市供水生产运行调度系统的设计和实现,系统具备的基本功能包括:数据采集、数据处理、监控控制、预警预测、数据分析等。

本研究的创新点主要包括:1.基于智能化技术采用智能化技术进行数据采集、处理和分析,实现对供水过程的全面、便捷和高效的监控。

2.图像化监控和控制采用图像化的监控方式,通过可视化界面展示供水过程状态,实现对各个环节的即时监控和控制。

现代化水厂自动控制和监控系统升级改造

现代化水厂自动控制和监控系统升级改造

现代化水厂自动控制和监控系统升级改造【提要】: 本文以中山市大丰自来水有限公司的自动控制系统和监控改造为例,就现代化水厂中应用广泛的intouch 10.0工控组态软件和施耐德plc在生产监控系统改造中的应用进行详细的介绍。

一. 水厂自动控制系统概述中山市大丰自来水有限公司是目前中山市最大的供水厂之一,经2007年二期扩建后日供水能力达50万m3,全厂于1997年动工兴建,规划日供水能力为80万m3,分四期建设,目前已建成2期。

在2006年至2008年各子站plc已通过升级改造逐步升级至施耐德的premium系列 plc。

子站plc改造完成后,中控室监控电脑通过多路开关和前端机(前端机一备一用)同现场plc通讯,采用modbus 通讯协议,系统监控软件为法国的topkapi vision 32系统。

监控软件已应用多年,整个自控系统存在前端机无备件,监控软件系统扩展性、开放性较差,已不能适应新的现代化管理的需要,因此,整个监控系统在2009至2010年期间采用了wonderware公司的intouch 10.0监控软件了升级改造。

二. intouch改造过程2.1 工艺要求和监控系统构成中山市大丰自来水有限公司生产工艺流程如图1所示。

生产监控系统能对全厂的工艺参数、电气参数和设备运行状态进行监视、控制以及参数超限的报警、联锁。

操作站能给各类人员(操作员、组态工程师、管理人员)提供监控、组态、维护的良好“人-机”界面,各类人员可以通过键盘和鼠标进行操作,操作级别可以通过键锁和口令来实现;在操作站上,应有相应画面可以供工艺操作人员操作和监视工艺过程。

工程技术人员能够在工程技术人员画面上方便的进行系统的生成、用户流程图及各类图形的生成,以及各类纪录、报表生成;维护人员能够利用维护人员画面方便地进行整个系统的维护工作;报警功能;趋势功能;诊断功能;打印、纪录功能;数据通讯功能;模拟屏显示等。

2.2 intouch软件的应用核心水处理生产过程控制系统中所有主要仪表和运行设备以及系统运行状态等均在人机界面中得到体现。

中山供水设施工程(3篇)

中山供水设施工程(3篇)

第1篇随着我国经济的快速发展,城市规模不断扩大,居民生活水平的不断提高,对供水设施的需求也日益增长。

中山市作为广东省的重要城市之一,为了满足市民日益增长的用水需求,提升城市供水保障能力,近年来大力开展供水设施工程建设。

以下是中山供水设施工程的相关情况介绍。

一、工程背景中山市位于珠江口西岸,是珠江三角洲的重要组成部分。

近年来,中山市经济发展迅速,城市化进程不断加快,供水需求量逐年增加。

然而,由于历史原因,中山市供水设施存在一些问题,如供水能力不足、管网老化、水质不达标等。

为解决这些问题,中山市政府决定启动供水设施工程建设。

二、工程目标1. 提高供水能力:通过新建、扩建供水设施,提高城市供水能力,满足市民日益增长的用水需求。

2. 改善供水质量:采用先进的水处理技术,确保供水水质达到国家标准,保障市民健康。

3. 提升供水安全保障:加强供水设施建设,提高供水系统的抗风险能力,确保供水安全稳定。

4. 优化供水布局:合理规划供水设施布局,实现供水资源的合理配置。

三、工程内容1. 新建、扩建供水水源:新建一批供水水源,如地下水、地表水等,提高供水保障能力。

2. 改造供水管网:对老化、损坏的供水管网进行改造,提高供水管网的安全性和可靠性。

3. 建设水处理设施:采用先进的水处理技术,提高供水水质,确保市民饮水安全。

4. 供水调度与监控:建立完善的供水调度与监控系统,实现供水系统的实时监控和管理。

四、工程实施1. 组织实施:中山市政府高度重视供水设施工程建设,成立专门的工作小组,负责工程的组织和实施。

2. 投资保障:市政府加大财政投入,确保工程建设的资金需求。

3. 施工管理:严格执行工程建设规范,确保工程质量和安全。

4. 民众参与:广泛征求市民意见,确保工程建设符合市民需求。

五、工程效益1. 提高供水能力:供水设施工程建设完成后,中山市供水能力将得到显著提升,满足市民日益增长的用水需求。

2. 改善供水质量:通过采用先进的水处理技术,供水水质将得到有效保障,市民饮水安全得到提高。

浅谈供水调度系统若干问题

浅谈供水调度系统若干问题

浅谈供水调度系统若干问题
容展超
【期刊名称】《大科技·科技天地》
【年(卷),期】2012(000)003
【摘要】自来水供水调度SCADA系统数据采集系统,不仅能很好地满足数据信
息采集的需求,而且还具有它具有组网灵活、扩展容易、运行费用低投,维护简单、性价比高等优点,本文就SCADA系统建设过程中的系统构架,主要功能,通讯网络,数据备份等几个关键问题提出讨论。

【总页数】2页(P275-276)
【作者】容展超
【作者单位】中山市供水有限公司
【正文语种】中文
【中图分类】TP274.2
【相关文献】
1.浅谈城镇供水调度系统的建设与维护 [J], 丁志;厉剑光;侯传红;曾益华;宋涛
2.浅谈城市供水调度系统的建设与维护 [J], 黄东才;
3.浅谈城市智能化供水调度系统的研究与应用 [J], 戈仲夷
4.浅谈城市供水调度系统的建设与维护 [J], 黄东才
5.浅谈城市智能化供水调度系统的研究与应用 [J], 戈仲夷
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(5)、监视全管网运行状态,发现及时处理,遇爆漏协助抢修,遇火灾加压帮助灭火;
(6)、积累各种运行数据,为调度预测、管网改造提供参考数据;
然而,由于本系统以自动采集监控信息为主,反映工艺流程、设备运行状态的信息较少,对主要节点的流量分配、供水高低压区、不同水厂供水分界线都难以了解,凭调度人员经验调度因人而异,优化经济运行难以实现。由于水厂基础设施未符合自动化要求,我们只做到遥测、遥信,未做到遥控、遥调。
(1)、具有从取水、净水、供水、输配水信息到用电信息采集、发送、整理、统计、形成报表、曲线的功能;
(2)、监视净水工艺过程及取水和供水的水质;
(3)、以管网中的水压为目标,参考最高和最低水压点,指挥水厂选择合理的机泵搭配,达到控制目标水压,保障供水;
(4)、按机泵选择先高效后低效、先近后远等原则,平衡各水厂供水量,在保证水质和压力的前提下,力求降低能耗,实现相对经济运行;
本系统的组成由2台控制计算机、2台前端机PLC、8台现场机PLC、DDN网络、数据库计算机组成,2台水厂前端机和2控制电脑都采取互为备用的形式,完成水厂现场PLC与监控电脑及公司数据接收PLC之间的数据交换。8台现场PLC安装在各车间,对设备进行模拟量、数字量的采集与输出及系统自控、通讯、故障处理等。本系统在SCADA系统的原有功能上增加了如下功能:
1.中山市供水调度系统的沿革
中山市自1988年由县级市升格为省辖地级市以来,供水事业随市政建设高速发展,至1998年十年来,市日供水量从5万吨猛增到66万吨,增加12倍。为适应市场需要,1988年中山市自来水公司组建供水调度系统,至今十年来已有了很大的发展,经历了低级、初级、中级、高级四个阶段,各阶段都取得了较好的社会效益和经济效益,促进了中山市供水事业的发展,积累了宝贵的经验和教训。
1.2供水调度的初级阶段
1989年元月,本公司引进的信息采集与监控系统SCADA(SupervisoryControl And DataAcguition)系统正式投入运行,结束了落后的调度状况,经几年的运行和更新换代,目前公司的SCADA系统(详见图1)由两台中调主机(一台备用)、13个RTU终端机、多路分配器、5台CRT和大型动态模拟屏组成。通讯由数传机(频率227.5MHz)和话传差转机(频率457.025MHz/467.025MHz)分别进行数传和话传。该系统具有遥测、遥信、遥控、遥调等实时功能、数据处理功能、管理功能、图形功能、组态功能、命令识别功能。目前实际做到:
1.1供水调度的起步
中山市1988年6月前日供水能力6万吨,为解决严重缺水实行定时配水。6月初市第二间供水厂竣工投产,日供水能力增至12万吨缓和了缺水的矛盾。由于新调度系统正在安装,采取人工抄表、电话报数、现场手动操作的原始调度方法。收集信息数量少、处理慢、传递迟,调度处于低级阶段,以保证不缺水和维持正常运行为主,谈不上优化调度。遇上爆漏或火灾突发事故,反映迟钝损失扩大。
1.4、供水调度的高级阶段
1997年3月,市第三间供水厂竣工投产,市日供水能力增至66万吨,大大改善了我市管网水源的布局。该厂取水、加药、过滤、沉淀排泥实现全自动化,提高了供水素质。但因城市发展速度放慢,,1998年实际最高日供水量只有45万吨,供水出现供大于求的局面,公司主要任务是改造、扩建输配水管网,力求管网更合理,同时寻求扩大用户,在保证目标水质、水压的前提下,着手优化经济调度、节能降耗的工作。为此,1996年元月公司在国内首家引进美国8M供水综合管理系统,1996年10月建成,1997年1季度调试完毕正式投入运行。8M系统是具有国际先进水平的静态自动分析决策SA(SystemAnalysis)系统,详见图3。该系统由8M管理电脑、集线器、服务器、数字化仪、绘图机、打印机、调制解调器及分布在各个部门的PC工作站组成,其软件由8个系统组成(故称8M系统),其中1M管网基础数据、2M用户基础数据、3M城市地理信息基础数据等三个基础数据管理系统,及4M管网运行状态分析系统、5M供水优化调度系统、6M水质分析系统、7M紧急事故处理系统、8M管网改扩建系统等五个功能系统。
(1)、水厂工艺流程实现自动化,节约了劳动力,提高了净水质量和生产效率以及调度反应速度,降低药耗和能耗;
(2)、中心调度室可全面了解工艺流程中个阶段的水质参数、流量参数及水厂工艺设备、取供水设备、配电设备的运行参数及状态报警,增加了监控范围,丰富了依据。
(3)、工艺流程实现遥控、遥调功能。由于取、供水机泵及阀门自控设备尚未配套,备用设备都未处于热备用状态,开停机、泵、阀还未做到遥控、遥调。因全自动优化经济调度的条件尚未具备,本系统(SCADA+AGC/EDC系统)属自动化供水调度中级阶段。
关键字:供水调度,自动化,优化
引言
城市供水系统与供电、供气、供热等系统同属城市重要基础设施,其产、供、销都具有连续性、广域性、公用性、多样性、重要性[2]、产品不可返修等共性。而城市供水又独具特点:产品质量受二次污染和存放时间的影响,服务质量受管网布局和用户地形标高的影响。水是人类每日不可缺少的物质,是保障城市安全最主要的灭火剂。这些共性和特性,决定了经济合理保障满足城市供水的高难度。在合理的城市水厂及输配水设施建成后,如何处理好供求关系,关键是建立供水调度系统,进行优化调度。我国城市供水调度80年代初开始起步,80年代中期微机及无线通讯在调度中产生实效[2],至今已有很大的发展。但全国600多个城市发展极不平衡,已运行的城市供水调度系统达到优化经济调度的甚少[3],总体水平与工业发达国家有很大的差距。由于供水调度不合理造成的能源浪费高达5%以上[7]。因此供水调度越来越受到行业的重视,近年来不少城市水司纷纷引进现代化设备,建立新的调度系统。中山市供水总公司从1988年开始建立供水调度系统,历经十年建成了现代化的调度系统,其发展比较典型,值得分析探讨。
1.3供水调度系统的中级阶段
1994年10月,市第二间供水厂四期扩建工程投产,日供水能力增至46万吨。该期工程引进了水厂自动化系统AGC(AutomaticGaugeController),主要有投矾自控系统、前后加氯自控系统、V型滤池自控系统等。这些系统各自成闭环系统,可在现场操纵,也可在中控室操纵,同时引进了数据中心EDC(EngineeringDataCenter),租用中山市电信局的DDN有线高速数字网络,传输水厂大量的实时数据。该系统详见图2。
——————————————————————— 作者:
———————————————————————————————— 日期:
城市现代化供水调度系统的开发
谭成 蒋戎
简介:本文剖析了中山市供水调度系统的沿革,对照国内目前城市调度系统的现状进行讨论,提出存在的问题和看法,建议本行业尽快组织编写中国城市调度规范、规程及有关技术文件,促进供水调度的发展。
