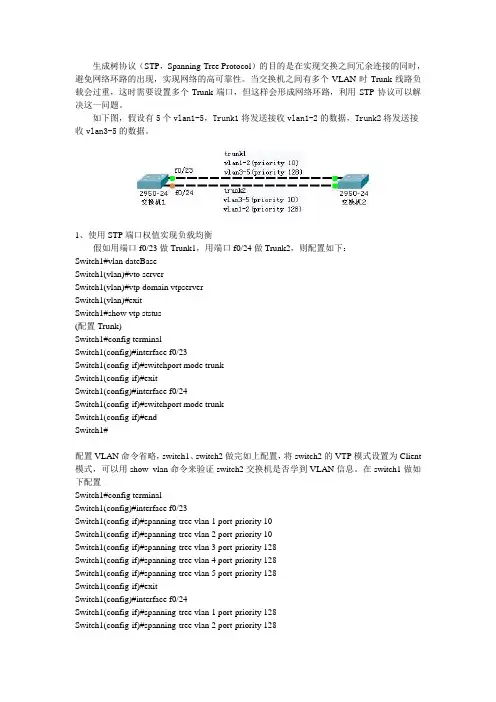

网工教程三switch生成树协议配置(三)
生成树协议（STP，Spanning-Tree Protocol）的目的是在实现交换之间冗余连接的同时，避免网络环路的出现，实现网络的高可靠性。
当交换机之间有多个VLAN时Trunk线路负载会过重，这时需要设置多个Trunk端口，但这样会形成网络环路，利用STP协议可以解决这一问题。
如下图，假设有5个vlan1-5，Trunk1将发送接收vlan1-2的数据，Trunk2将发送接收vlan3-5的数据。
1、使用STP端口权值实现负载均衡假如用端口f0/23做Trunk1，用端口f0/24做Trunk2，则配置如下：Switch1#vlan dateBaseSwitch1(vlan)#vto serverSwitch1(vlan)#vtp domain vtpserverSwitch1(vlan)#exitSwitch1#show vtp ststus(配置Trunk)Switch1#config terminalSwitch1(config)#interface f0/23Switch1(config-if)#switchport mode trunkSwitch1(config-if)#exitSwitch1(config)#interface f0/24Switch1(config-if)#switchport mode trunkSwitch1(config-if)#endSwitch1#配置VLAN命令省略，switch1、switch2做完如上配置，将switch2的VTP模式设置为Client 模式，可以用show vlan命令来验证switch2交换机是否学到VLAN信息。
在switch1做如下配置Switch1#config terminalSwitch1(config)#interface f0/23Switch1(config-if)#spanning-tree vlan 1 port-priority 10Switch1(config-if)#spanning-tree vlan 2 port-priority 10Switch1(config-if)#spanning-tree vlan 3 port-priority 128Switch1(config-if)#spanning-tree vlan 4 port-priority 128Switch1(config-if)#spanning-tree vlan 5 port-priority 128Switch1(config-if)#exitSwitch1(config)#interface f0/24Switch1(config-if)#spanning-tree vlan 1 port-priority 128Switch1(config-if)#spanning-tree vlan 2 port-priority 128Switch1(config-if)#spanning-tree vlan 3 port-priority 10 Switch1(config-if)#spanning-tree vlan 4 port-priority 10 Switch1(config-if)#spanning-tree vlan 5 port-priority 10 Switch1(config-if)#endSwitch1#Switch1#copy running-config startup-config2、配置STP路径值的负载均衡Switch1#config terminalSwitch1(config)#interface f0/23Switch1(config-if)#spanning-tree vlan 1 cost 19 Switch1(config-if)#spanning-tree vlan 2 cost 19 Switch1(config-if)#spanning-tree vlan 3 cost 30 Switch1(config-if)#spanning-tree vlan 4 cost 30 Switch1(config-if)#spanning-tree vlan 5 cost 30 Switch1(config-if)#exitSwitch1(config)#interface f0/24Switch1(config-if)#spanning-tree vlan 1 cost 30 Switch1(config-if)#spanning-tree vlan 2 cost 30 Switch1(config-if)#spanning-tree vlan 3 cost 19 Switch1(config-if)#spanning-tree vlan 4 cost 19 Switch1(config-if)#spanning-tree vlan 5 cost 19 Switch1(config-if)#exitSwitch1#。
生成树_配置_实验报告
一、实验目的1. 理解生成树协议（STP）的基本原理和工作机制；2. 掌握生成树协议的配置方法；3. 通过实验验证生成树协议在网络中的实际应用效果。
二、实验环境1. 实验设备：两台华为S5700交换机、两台PC机；2. 实验软件：华为网络设备仿真软件；3. 实验拓扑：两台交换机通过一条物理链路连接，两台PC机分别连接到两台交换机上。
三、实验原理生成树协议（Spanning Tree Protocol，STP）是一种用于在网络中消除环路并实现冗余链路备份的协议。
当网络中出现环路时，STP会阻塞部分端口，形成一个没有环路的树形结构，确保网络的高可用性和容错能力。
STP通过交换机之间的BPDU（Bridge Protocol Data Unit）报文进行信息交互，选举根网桥，并确定每个交换机的根端口和指定端口。
根端口是连接到根网桥的端口，指定端口是连接到同一VLAN且路径最短的端口。
其余端口被阻塞，不参与数据转发。
四、实验步骤1. 配置交换机名称和密码；2. 配置交换机接口；3. 配置VLAN；4. 配置STP；5. 验证STP配置效果。
五、实验过程1. 配置交换机名称和密码```bashS1>display versionS1>sysname S1S1>display versionS1>enableS1#configure terminalS1(config)#username admin password simple 123456 S1(config)#exit```2. 配置交换机接口```bashS1>display ip interface briefS1#interface GigabitEthernet0/0/1S1(config-if)#ip address 192.168.1.1 24S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#ip address 192.168.1.2 24S1(config-if)#exit```3. 配置VLAN```bashS1>display vlanS1#vlan 10S1(config-vlan)#name VLAN10S1(config-vlan)#exitS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exit```4. 配置STP```bashS1>display stpS1#stpmode stpS1>display stpS1#interface GigabitEthernet0/0/1S1(config-if)#port link-type access S1(config-if)#port default vlan 10 S1(config-if)#exitS1#interface GigabitEthernet0/0/2S1(config-if)#port link-type access S1(config-if)#port default vlan 10S1(config-if)#exit```5. 验证STP配置效果```bashS1>display stpS1>display stp interface GigabitEthernet0/0/1S1>display stp interface GigabitEthernet0/0/2S1>ping 192.168.1.2```六、实验结果与分析1. 实验结果通过实验，成功配置了生成树协议，并验证了STP在网络中的实际应用效果。
计算机网络生成树实验报告
实验八、九生成树配置—生成树协议STP和快速生成树协议RSTP一．实验名称生成树协议STP、快速生成树RSTP二．实验目的理解生成树协议STP和快速生成树协议RSTP三．背景描述某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互联组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互联，现要在交换机上做适当配置，使网络避免环路。
本实验以2台S3550-24交换机为例，2台交换机分别命名为SwitchA和SwitchB。
PC1和PC2在同一个网段，假设IP地址分别为192.168.0.137，192.168.0.136，网络掩码为255.255.255.0。
四.实验功能使网络在有冗余链路的情况下避免环路的产生，避免广播风暴等。
五.实验步骤1.生成树协议STP步骤1.在每台交换机说那个开启生成树协议。
SwitchA>enable 14Password:SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z.SwitchA(config)#spanning-tree2009-10-16 19:10:41 @5-CONFIG:Configured from outbandSwitchA(config)#end2009-10-16 19:10:43 @5-CONFIG:Configured from outband验证测试：验证生成树协议已经开启SwitchA#show spanning-treeStpVersion : MSTPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : Disabled###### MST 0 vlans mapped : AllBridgeAddr : 00d0.f8ff.837cPriority : 32768TimeSinceTopologyChange : 0d:0h:6m:47s TopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0CistRegionRoot : D0F8FF837CCistPathCost : 0SwitchA#show spanning-tree interface fastethernet 0/1PortAdminPortfast : DisabledPortOperPortfast : DisabledPortAdminLinkType : autoPortOperLinkType : point-to-pointPortBPDUGuard: DisabledPortBPDUFilter: Disabled###### MST 0 vlans mapped : AllPortState : discardingPortPriority : 128PortDesignatedRoot : D0F8FF837CPortDesignatedCost : 0PortDesignatedBridge : D0F8FF837CPortDesignatedPort : 0000PortForwardTransitions : 0PortAdminPathCost : 0PortOperPathCost : 0PortRole : disabledPort步骤2：设置生成树模式SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. SwitchA(config)#spanning-tree mode stp2009-10-16 19:12:31 @5-CONFIG:Configured from outband SwitchA(config)#end2009-10-16 19:12:33 @5-CONFIG:Configured from outband 验证测试：验证生成树协议模式为802.IDSwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ff.837cPriority : 32768TimeSinceTopologyChange : 0d:0h:8m:30s TopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0SwitchA#configure terminalEnter configuration commands, one per line. End with CNTL/Z. SwitchA(config)#spanning-tree priority 40962009-10-16 19:13:14 @5-CONFIG:Configured from outband SwitchA(config)#end2009-10-16 19:13:17 @5-CONFIG:Configured from outband SwitchA#show spanning-treeStpVersion : STPSysStpStatus : EnabledBaseNumPorts : 24MaxAge : 20HelloTime : 2ForwardDelay : 15BridgeMaxAge : 20BridgeHelloTime : 2BridgeForwardDelay : 15MaxHops : 20TxHoldCount : 3PathCostMethod : LongBPDUGuard : DisabledBPDUFilter : DisabledBridgeAddr : 00d0.f8ff.837cPriority : 4096TimeSinceTopologyChange : 0d:0h:9m:13sTopologyChanges : 0DesignatedRoot : D0F8FF837CRootCost : 0RootPort : 0在SwitchB上做完验证后，将两个交换机的接口1和接口2分别连起来，然后再将其网线换到右端，将其另一端接到交换机上，然后进行ping连接，运行cmd，ping 192.168.0.53,可以看到先是连接着的，若把1接口拔掉，就会出现30个丢包信息。

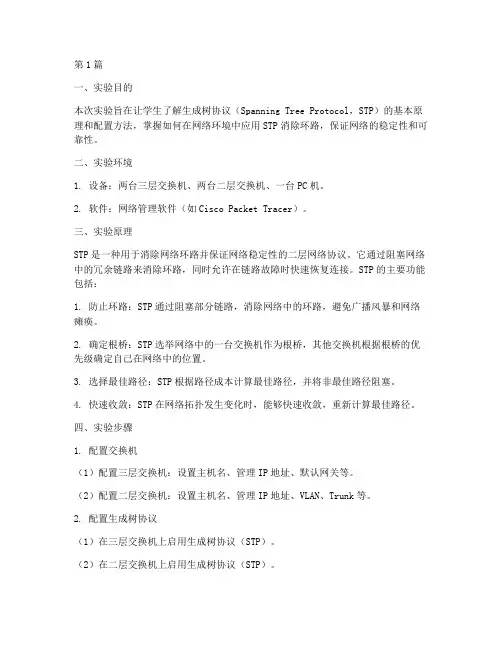

生成树管理实验报告(3篇)
第1篇一、实验目的本次实验旨在让学生了解生成树协议（Spanning Tree Protocol，STP）的基本原理和配置方法，掌握如何在网络环境中应用STP消除环路，保证网络的稳定性和可靠性。
二、实验环境1. 设备：两台三层交换机、两台二层交换机、一台PC机。
2. 软件：网络管理软件（如Cisco Packet Tracer）。
三、实验原理STP是一种用于消除网络环路并保证网络稳定性的二层网络协议。
它通过阻塞网络中的冗余链路来消除环路，同时允许在链路故障时快速恢复连接。
STP的主要功能包括：1. 防止环路：STP通过阻塞部分链路，消除网络中的环路，避免广播风暴和网络瘫痪。
2. 确定根桥：STP选举网络中的一台交换机作为根桥，其他交换机根据根桥的优先级确定自己在网络中的位置。
3. 选择最佳路径：STP根据路径成本计算最佳路径，并将非最佳路径阻塞。
4. 快速收敛：STP在网络拓扑发生变化时，能够快速收敛，重新计算最佳路径。
四、实验步骤1. 配置交换机（1）配置三层交换机：设置主机名、管理IP地址、默认网关等。
（2）配置二层交换机：设置主机名、管理IP地址、VLAN、Trunk等。
2. 配置生成树协议（1）在三层交换机上启用生成树协议（STP）。
（2）在二层交换机上启用生成树协议（STP）。
（3）配置交换机的优先级，确定根桥。
（4）配置端口路径成本，选择最佳路径。
3. 验证生成树协议（1）使用“show spanning-tree”命令查看生成树协议的状态。
（2）使用“show spanning-tree brief”命令查看每个端口的生成树状态。
（3）使用“show spanning-tree details”命令查看详细的生成树信息。
4. 故障模拟（1）断开部分链路，观察网络是否恢复正常。
（2）恢复断开的链路，观察网络是否重新收敛。
五、实验结果与分析1. 实验结果通过配置生成树协议，成功消除了网络中的环路，保证了网络的稳定性和可靠性。

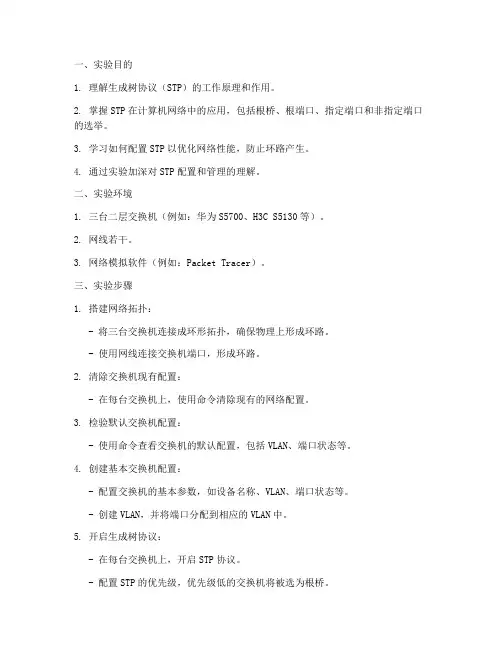

生成树协议实验报告
一、实验目的1. 理解生成树协议（STP）的工作原理和作用。
2. 掌握STP在计算机网络中的应用，包括根桥、根端口、指定端口和非指定端口的选举。
3. 学习如何配置STP以优化网络性能，防止环路产生。
4. 通过实验加深对STP配置和管理的理解。
二、实验环境1. 三台二层交换机（例如：华为S5700、H3C S5130等）。
2. 网线若干。
3. 网络模拟软件（例如：Packet Tracer）。
三、实验步骤1. 搭建网络拓扑：- 将三台交换机连接成环形拓扑，确保物理上形成环路。
- 使用网线连接交换机端口，形成环路。
2. 清除交换机现有配置：- 在每台交换机上，使用命令清除现有的网络配置。
3. 检验默认交换机配置：- 使用命令查看交换机的默认配置，包括VLAN、端口状态等。
4. 创建基本交换机配置：- 配置交换机的基本参数，如设备名称、VLAN、端口状态等。
- 创建VLAN，并将端口分配到相应的VLAN中。
5. 开启生成树协议：- 在每台交换机上，开启STP协议。
- 配置STP的优先级，优先级低的交换机将被选为根桥。
6. 观察STP运行情况：- 观察交换机之间的BPDU交换，了解STP协议的运行情况。
- 使用命令查看交换机的端口状态，确认哪些端口处于阻塞状态。
7. 模拟网络拓扑变更：- 断开一根连接交换机的网线，模拟网络拓扑变更。
- 观察STP的收敛过程，确认网络能够自动调整以适应拓扑变更。
8. 优化STP配置：- 根据网络需求，调整STP的配置参数，如优先级、路径开销等。
- 观察网络性能的变化，评估STP配置的优化效果。
四、实验结果与分析1. STP协议的选举过程：- 通过观察BPDU交换，确认了STP协议的选举过程。
- 优先级低的交换机被选为根桥，其他交换机根据距离根桥的距离选择根端口和指定端口。
2. STP协议的收敛过程：- 在网络拓扑变更后，STP协议能够自动调整端口状态，确保网络稳定运行。
- 通过调整STP的配置参数，可以优化网络性能，提高网络的可靠性。
生成树协议配置、快速生成树协议的配置
4
第7步：显示交换机生成树协议的状态。
第8步：显示交换机fastethernet 0/23端口的生成树状态。 第9步：显示交换机fastethernet 0/24端口的生成树状态。
4
对于交换机SwitchB，操作步骤如下所述。 第1步：交换机进入全局配置模式。 第2步：在全局配置模式下启用交换机生成树协议。 第3步：将交换机生成树模式设置为802.1d，即生成树模式。 第4步：为使端口Fa 0/24优先于Fa 0/23工作，需设置Fa 0/24端口优先级优先于Fa 0/23端口优先级。 在配置交换机端口优先级时，端口优先级的值在0.240范围内，为“0”或“16”的倍数 ，默认值为128。 第5步：返回特权模式。
三、实验步骤 模块5.1 生成树协议配置 对于这项任务，我们在两台交换机上分别启动生成树协议，使两条链路中的一条 处于作状态，另一条处于备份状态。当处于工作状态的链路出现问题时，备份链路 在最短时间投入使用，保证网络畅通。为了保证光纤链路优先于双绞线工作，需设 置光纤口优先级高双绞线端口，保证正常情况下，优先使用光纤线路。。 具体操作步骤如下所述。 对于交换机SwitchA，操作步骤如下所述。 第1步：交换机进入全局配置模式。 第2步：在全局配置模式下启用交换机生成树协议。 第3步：将交换机生成树模式设置为802.1d，即生成树模式。 第4步：为使SwitchA为根交换机，需设置交换机SwitchA优先级高于交换机SwitchB 。 在配置交换机优先级时，优先级的值在061440范围内，为“0”或“4096”的倍聋默认值为32768。 第5步：为使端口Fa 0/24优先于Fa 0/23工作，需设置Fa 0/24端口优先级优先于Fa 0/，'端口优先级。 在配置交换机端口优先级时，端口优先级的值在0^240范围内，为“0”或“16”的寸数 ，默认值为128。 第6步：返回特权模式。
三层交换机生成树协议配置
竭诚为您提供优质文档/双击可除三层交换机生成树协议配置篇一：思科设备交换机stp(生成树协议)配置本次讲解stp（生成树协议）配置方法：当交换机之间有多个Vlan时trunk线路负载会过重，这时需要设置多个trunk端口，但这样会形成网络环路。
而stp协议便可以解决这个问题。
本例配置模型图命令行：switcha配置如下：switcha#vlandatabaseswitcha(vlan)#vtpdomaintztswitcha(vlan)#vtpserverswitcha(vlan)#vlan2nameVlan2Vlan2added:name:Vlan2switcha(vlan)#vlan3nameVlan3Vlan3added:name:Vlan3switcha(vlan)#vlan4nameVlan4Vlan4added:name:Vlan4switcha(vlan)#exitswitcha#configureterminalswitcha(config)#interfacef0/1//配置switcha的f0/1端口为trunk模式，允许所有vlan通过switcha(config-if)#switchportmodetrunkswitcha(config-if)#switchporttrunkallowedvlanall switcha(config-if)#exitswitcha(config)#interfacef0/2//配置switcha的f0/1端口为trunk模式，允许所有vlan通过switcha(config-if)#switchportmodetrunkswitcha(config-if)#switchporttrunkallowedvlanall switcha(config-if)#endswitcha#writeswitcha#configureterminal//将模型图中switcha对应端口划分到各vlan中switcha(config)#interfacef0/4switcha(config-if)#switchportmodeaccessswitcha(config-if)#switchportaccessvlan2switcha(config-if)#exitswitcha(config)#interfacef0/5switcha(config-if)#switchportmodeaccessswitcha(config-if)#switchportaccessvlan3switcha(config-if)#exitswitcha(config)#interfacef0/6switcha(config-if)#switchportmodeaccessswitcha(config-if)#switchportaccessvlan4switcha(config-if)#exitswitcha(config-if)#endswitcha#writeswitcha#showvlan//查看vlan信息Vlannamestatusports----------------------------------------------------------------------------1defaultactiveFa0/3,Fa0/8, Fa0/9,Fa0/10Fa0/11,Fa0/12,Fa0/13,Fa0/14Fa0/15,Fa0/16,Fa0/17,Fa0 /18Fa0/19,Fa0/20,Fa0/21,Fa0/22Fa0/23,Fa0/24,gig1/1, gig1/22Vlan2activeFa0/43Vlan3activeFa0/54Vlan4activeFa0/65Vlan5activeFa0/7//在交换机switcha设置各Vlan在trunk端口的stp 值switcha(config)#interfacef0/1switcha(config-if)#spa nning-treevlan1port-priority16switcha(config-if)#spanning-treevlan2port-priority1 6switcha(config-if)#exitswitcha(config)#interfacef0/2switcha(config-if)#spanning-treevlan3port-priority1 6switcha(config-if)#spanning-treevlan4port-priority1 6switcha(config-if)#endswitcha#copyrunning-configstartup-configswitcha配置如下：在交换机switchb上配置Vtpclient学习Vlan信息并配置Vlantrunkswitchb#vlandatabaseswitchb(vlan)#vtpdomaintztswitchb(vlan)#vtpclientswitchb(vlan)#exitswitchb#configureterminalswitchb(config)#interfacef0/1switchb(config-if)#switchportmodetrunkswitchb(config-if)#switchporttrunkallowedvlanall switchb(config-if)#exitswitchb(config)#interfacef0/2switchb(config-if)#switchportmodetrunkswitchb(config-if)#switchporttrunkallowedvlanall switchb(config-if)#exitswitchb#write在交换机switchb把端口归属各相应的Vlanswitchb#configureterminalswitchb(config)#interfacef0/4switchb(config-if)#switchportmodeaccessswitchb(config-if)#switchportaccessvlan2switchb(config-if)#exitswitchb(config)#interfacef0/5switchb(config-if)#switchportmodeaccessswitchb(config-if)#switchportaccessvlan3switchb(config-if)#exitswitchb(config)#interfacef0/6switchb(config-if)#switchportmodeaccessswitchb(config-if)#switchportaccessvlan4switchb(config-if)#endswitchb#writeswitchb#showvlanVlannamestatusports----------------------------------------------------------------------------1defaultactiveFa0/3,Fa0/7. Fa0/8,Fa0/9,Fa0/10Fa0/11,Fa0/12,Fa0/13,Fa0/14Fa0/15,Fa0/16,Fa0/17,Fa0 /18Fa0/19,Fa0/20,Fa0/21,Fa0/22Fa0/23,Fa0/24,gig1/1, gig1/22Vlan2activeFa0/43Vlan3activeFa0/54Vlan4activeFa0/6在交换机switchc设置各Vlan在trunk端口的stp值、switchb(config)#interfacef0/1switchb(config-if)#spanning-treevlan1port-priority1 6switchb(config-if)#spanning-treevlan2port-priority1 6switchb(config-if)#exitswitchb(config)#interfacef0/2switchb(config-if)#spanning-treevlan3port-priority1 6switchb(config-if)#spanning-treevlan4port-priority1 6switchb(config-if)#endswitchb#copyrunning-configstartup-config查看配置情况：switcha#showinterfacestrunkportmodeencapsulationstatusnativevlanFa0/1on802.1qtrunking1Fa0/2on802.1qtrunking1portVlansallowedontrunkFa0/11-1005Fa0/21-1005portVlansallowedandactiveinmanagementdomainFa0/11,2,3,4,Fa0/21,2,3,4,portVlansinspanningtreeforwardingstateandnotpruned Fa0/11,2Fa0/23,4,注：以上配置完成后重启交换机方可正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惠州学院《计算机网络》实验报告
实验三生成树的协议配置
一．实验目的
在掌握环路产生的原因及危害性的基础上，学习STP的功能、原理及配置方法，从而了解利用冗余链路来提高网络安全性和可靠性的相关技术。
二．实验环境
1.交换机2台，二层三层均可，本实验使用的是二层交换机
2.实验用PC机2台
3.Console电缆2根
4.直连双绞线2根
5.交叉双绞线2根
三．实验内容和要求
（1）掌握链路冗余的重要性。
（2）了解广播风暴对网络性能造成的影响。
（3）掌握STP、RSTP和MSTP的概念以及相互之间的区别。
（4）学习生成树协议的配置方法。
四．网络拓扑图
五、实验步骤
生成树协议在部分交换机（如思科）上是自动打开的，管理员不需要进行配置。
但在一些交换机（如锐捷）上默认是关闭的，如果网络中存在环路，则必须手动开启。
根据如上的拓扑图，具体配置如下：
1.在交换机A上创建一个VLAN，然后将与PC1连接的端口添加到VLAN 10中。
同时，将用于交换机之间连接的两个端口设置为tag模式。
Switch-A#configure terminal
Switch-A(config)#vlan 10
Switch-A(config-vlan)#name test
Switch-A(config-vlan)#exit
Switch-A(config)#interface FastEthernet 0/6
Switch-A(config-if)#switchport access vlan 10
Switch-A(config-if)#end
Switch-A(config)#interface FastEthernet 0/3
Switch-A(config-if)#Switchport mode trunk
Switch-A(config-if)#exit
Switch-A(config)#interface FastEthernet 0/4
Switch-A(config-if)#Switchport mode trunk
Switch-A(config-if)#end
2.在交换机B上创建一个VLAN，然后将与PC2连接的端口添加到VLAN 10中。
同时，将用于交换机之间连接的两个端口设置为tag模式。
Switch-B#configure terminal
Switch-B(config)#vlan 10
Switch-B(config-vlan)#name test
Switch-B(config-vlan)#exit
Switch-B(config)#interface FastEthernet 0/6
Switch-B(config-if)#switchport access vlan 10
Switch-B(config-if)#end
Switch-B(config)#interface FastEthernet 0/3
Switch-B(config-if)#Switchport mode trunk
Switch-B(config-if)#exit
Switch-B(config)#interface FastEthernet 0/4
Switch-B(config-if)#Switchport mode trunk
Switch-B(config-if)#end
3.如果该交换机没有启用生成树协议，则分别在A和B交换机上启用相应的协议，以免产生环路。
Cisco交换机开启生成树协议的命令为：spanning-tree vlan 1 Switch-A(config)#spanning-tree vlan 1
Switch-B(config)#spanning-tree vlan 1
锐捷交换机开启生成树协议的命令为：spanning-tree mode rstp
六、实验截图
实验总结
这一次实验重重曲折后终于成功后，继续努力。
