密封技术

密封一般按运动状态来分, 分为静密封与动密封两大类。( 主要与我们化工生产的数据统计有关, 比如密封点的统计) , 其它的分类方法很多( 比如泵的密封、反应釜的密封等) 。

第一节静密封

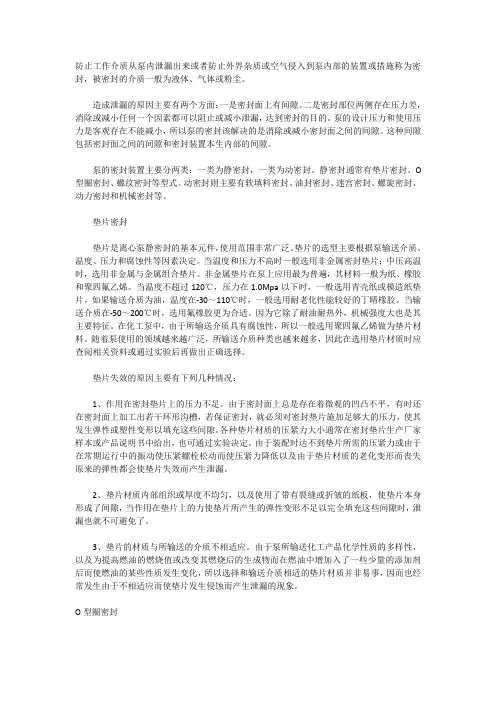

静密封一般是指两个静止面之间的密封。密封办法主要是使用垫片。

垫片密封: 按密封原理分可分为强制型密封, 自紧式密封和半自紧式( 常见于高压状态下) 三类, 我们常见的是强制型密封( 比如法兰密封) 。

1、强制型垫片密封: 按材料来分, 有非金属垫片、金属复合型垫片及金属垫片三大类。

( 1) 、非金属垫片: 有橡胶板、石棉橡胶板, 柔性石墨、聚四氟乙烯。

A、橡胶板( 其中, 氯丁橡胶, 能耐弱酸碱, 有一定的耐油性) : 一般使

用在≤1.568Mp, ≤90℃环境下。而氟橡胶则进行了改性处理, 其耐酸、碱、温度等方面有显著的提高。

B﹑石棉橡胶板: 石棉橡胶板价格低,但在高温下易粘结在法兰密封面上。

C、聚四氟乙烯: 一般用于低压、中温、强腐蚀以及不允许污染的介质。

≤150℃≤1MPa环境下。

由于聚四氟乙烯在温度长高时, 材料易发生冷流及蠕变, 而使密封面的压紧应力下降, 产生”应力松驰现象”, 因此在密封时, 可采取凹凸式法兰结构。

( 2) 、金属复合垫片: 我公司用过金属缠绕垫和金属包覆垫。

金属缠绕垫: 有四种类型: ( a) 基本型( b) 带内环( c) 带外环( d)

带内外环。(见图1)

图1

钢带剖面形状, 一般见V型。但W型回弹性能更好( 见图2) , 但加工困难。钢带材质大多采用低碳钢或1Cr18Ni9Ti(回弹性能更好)

图2

由于内外环及钢带的回弹性因此在温度变化时,产生热变形时,该垫片

能自能进行补偿,保证密封的完好性.因此一般见在压力、温度波动较大的场合。如换热器、反应器、泵进出口法兰等。

( 3) 、金属垫片: 我公司较少用。由于粗糙度和精度等加工原因, 一般见在直径较小的场合。比如重油加热器的加热管就是用铜垫密封( 要求耐油、耐温、耐压) 。

2、双锥环密封: ( 属于半自紧式密封, 氨合成塔应用较多) ( 见图3)

图3

先用螺栓预紧, 使双锥环受压变形与顶盖贴合产生初始密封, 当介质压力上升时, 产生径向推力与双锥环回弹力一道产生自紧作用。但同时由于压力上升使顶盖上移而会消除部分自紧作用( 见图4) 。随着压力继续上升, 密封比压迅速降到最低后, 随着压力继续升高, 密封比压将再次增大, 保

证了良好的密封。一般取δ=0.1~0.15%D(D为环内径)

图4

3、自紧式密封结构: 严格来说都存在预紧产生初始密封, 也就是说都属于半自紧式密封。

①、”C”形环密封: ( 见图5)
