降水井施工工艺流程图
基坑降水施工施工工艺
基坑降水施工施工工艺1.降水井施工1.1.降水井施工流程1.2.降水井运行流程1.3.施工方法序号1节点施工准备测量放线具体施工方法专人负责进料，确保井壁管、过滤管、围填砂等材料的质量。
由专业人员对降水井点位进行放线，并埋设护孔管，施工前需按设计方案校核井位，并保基础牢固，钻机能够平稳正常工作。
成孔根据土质条件和孔深，选用螺旋钻，用泥浆护壁，孔3钻井口设置护筒，以防孔口坍方，并在一侧设排泥沟、泥浆坑，钻孔深度18.0m成孔后应立即安装井管。
按设计降水井深度，事先将井管排列、组合，下管时所有深井的底部按标高严格控制。
井管应平稳入孔、过滤器应刷洗干4下井管净，缝隙清楚，过滤器缝隙均匀，下管要准确到位，自然落下，不可强力下压，以免损坏过滤结构。
下好井管后，把井管居中固定。
滤料粒径应大滤网的孔径，填5～10mm的细砾石。
沙砾滤料5填滤料必须符合级配要求，含泥量不大于3%；应用铁锹下料，以防分层不均匀和冲击井管，填滤料要一次连续完成，从要从井孔四2周均匀回填，防止井管挤偏。
填砾达到要求深度后停止。
为了防止上部泥浆及降水直接渗入砾料内影响成井质量，6封井、洗等填砾结束20分钟后，上部填粘土。
为确保洗井质量，要求至井少需要2个台班的时间，直至井内出清水，基本不含砂，出水量大，井底沉砂不大于20cm。
洗井结束后，待水位恢复可按设计下泵，下入深度宜在滤7下泵试抽水水管下半部分即18.0m深的位置，然后根据出水量及降深调至泵位置，直至达到降水要求。
排水管道及电源线路一定要先连接好，试抽3个小时，测定井内水位及观测孔水位变化。
潜水泵在安装前，应对泵本身和控制系统作一次全面细致8潜水泵安装的检查。
如无问题，方可放入井中使用。
深井内安设潜水泵，可用绳索吊入滤水管部位，上部应与井管口固定，电缆及接头应有可靠的绝缘每台泵应配置一个控制开关。
当地下工程主体、覆盖层完成后，主体达到了抗浮设计要求。
降水按设计要求结束前，应进行封井，在施工降水井位置9回填封井的底板混凝土前，把塑料井管逐个换为带止环带的DN300的刚性防水套管，并逐一封井。
降水井施工工艺流程
2023-11-05
目录
• 施工准备 • 井点测量与定位 • 钻孔 • 安装井管 • 回填滤料 • 洗井与试抽水 • 降水井运行维护 • 降水井施工总结与建议
01
施工准备
现场勘查
01
02
03
确定井位
根据工程需要和场地地质 条件，选择合适的降水井 位置。
收集地质资料
进行现场勘查，了解场地 地质构造、土质分布、地 下水位等信息。
定期检查设备运行状况
总结词：持续监测
详细描述：定期检查降水井设备的运行状况，包括电机、泵、管道等部件，确保设备运行正常，防止 故障影响降水效果。
定期清理井内杂物
总结词：保持畅通
详细描述：定期清理降水井内的杂物，如淤泥、石块 、枯枝等，防止堵塞吸水口，影响降水效果。
定期检测水质与水量变化
总结词：综合分析
详细描述：定期检测降水井的水质和水量变化，分析变 化原因，采取相应措施保证降水效果。同时要关注周边 环境变化，如降雨量、土地利用等，对降水井进行综合 管理。
08
降水井施工总结与建议
分析本次施工经验教训
总结本次施工经验教训，对施工过程中的问题及不足进行梳理和归纳。 针对问题及不足提出具体的改进措施和建议，以优化施工工艺和管理流程。
对已安装好的抽水设备进行检查 ，确保其正常运行。
安全设施准备
准备好安全帽、手套、脚手架等安 全设施，确保施工安全。
02
井点测量与定位
确定井位
根据工程地质报告确定井位，根据地下水流向和建筑物位置确定降水井的分布和 数量。
根据现场情况和施工条件，选择合适的测量方法，如全站仪、GPS等，进行井位 测量和定位。
准备工作
降水井施工作业指导书
降水井施工作业指导书1适用范围本文仅适用于管井降水，适应地层为粉土、砂土、碎石土、岩石等渗透系数大于1m/d 的地层，降水深度不限。
2作业准备2.1场地准备降水井施工前，必须先进行场地平整，清除施工区域的表层路面和地下障碍，素土回填夯实。
2.2施工主要设备配置成孔采用QY150G-219型车载式反循环钻机，其他施工主要设备制配置如下表所示：2.3作业人员配置为了满足降水井施工作业，必须进行合理的人员配置，一般人员配置情况如下表。
：2.4作业材料配置为了满足降水井施工作业，需配置以下施工材料：3技术要求（1）施工前按要求计算出地下水涌水量、钻井数量、井深、井间距等参数。
（2）开钻前，了解清楚地质资料及地下管线等，最好每个孔位均开挖探槽。
4施工流程降水井采用车载式QY150G-219反循环钻进钻进泥浆护壁成孔，潜水泵汲水的成井工艺，该施工工艺主要流程如下图所示：图4-1 工艺流程图（1）测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍(如桩位等)或受到施工条件的影响现场可做适当调整。
（2）护筒埋设：在井位处预先埋设Ø650钢制孔口护筒，护筒必须周正、垂直，护筒底部进入老土不少于200mm，护筒与周边土体之间的环状间隙必须用粘土分层回填并夯实，以防孔口坍方，并在一侧设溢浆口与泥浆槽相连通。
（3）钻机就位：钻机安装应稳固、周正、水平，天车中心与钻机转盘中心、井位中心三点在同一铅垂线上。
（4）钻进成孔：开孔孔径为Φ650mm，一径到底，钻孔施工达到设计深度时，宜多钻0.3～0.5m，泥浆比重控制在 1.05～1.25。
做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员，并对井的结构进行及时调整，确保滤水管的安放位置能够有效的进水。
钻进过程中要确保钻机的水平，以保证钻孔的垂直度。
（5）清孔换浆：钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔清除孔内杂物，同时将孔内的泥浆密度逐步调至1.08，孔底沉淤小于30cm，返出的泥浆内不含泥块为止。
JK--降水(自流深井)

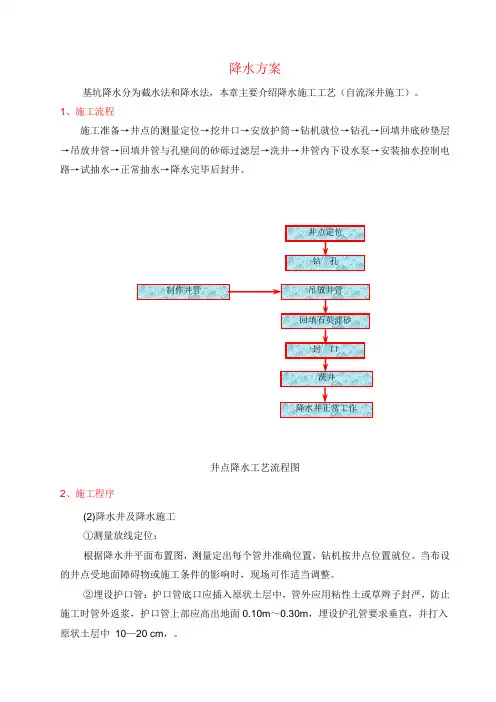

降水方案基坑降水分为截水法和降水法，本章主要介绍降水施工工艺（自流深井施工）。
1、施工流程施工准备→井点的测量定位→挖井口→安放护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砂砾过滤层→洗井→井管内下设水泵→安装抽水控制电路→试抽水→正常抽水→降水完毕后封井。
井点降水工艺流程图2、施工程序(2)降水井及降水施工①测量放线定位：根据降水井平面布置图，测量定出每个管井准确位置，钻机按井点位置就位。
当布设的井点受地面障碍物或施工条件的影响时，现场可作适当调整。
②埋设护口管：护口管底口应插入原状土层中，管外应用粘性土或草辫子封严，防止施工时管外返浆，护口管上部应高出地面0.10m～0.30m，埋设护孔管要求垂直，并打入原状土层中10—20 cm，。
③安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线；④钻进成孔：成孔可根据土质条件和孔深要求，采用由XY-4型桩基钻孔。
用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
孔径较井管直径每边大250mm，钻孔深度当不设沉砂管时，比抽水期内可能沉积的高度适当加深。
成孔后应立即安装井管，以防塌方。
管井开孔孔径为Ф600mm，均一径到底。
钻进开孔时应吊紧大钩钢丝绳，轻压慢转，以保证开孔钻进的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆比重控制在1.10～1.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。
每钻进一根钻杆应重复扫孔一次再接新钻杆。
⑤清孔换浆：钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔清除孔内杂物，同时将孔内的泥浆比重逐步调至1.10，孔底沉淤小于30cm，返出的泥浆内不含泥块为止；深井井管沉放前先清孔，一般用压缩空气洗井或用吊筒反复上下取出泥渣洗井，或用压缩空气（压力为0.8MPa，排气量为12m3/min）与潜水泵联合洗井。
⑥下井管：下管前必须测量孔深，孔深符合设计要求后，开始下井管。
降水井施工工艺流程

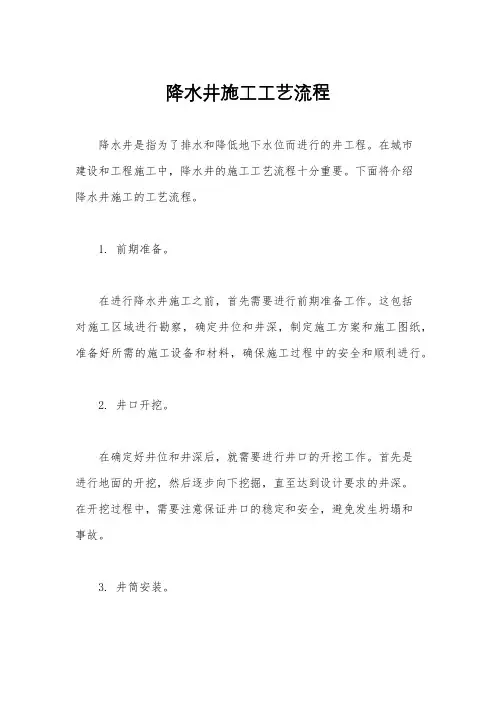

降水井施工工艺流程降水井是指为了排水和降低地下水位而进行的井工程。
在城市建设和工程施工中，降水井的施工工艺流程十分重要。
下面将介绍降水井施工的工艺流程。
1. 前期准备。
在进行降水井施工之前，首先需要进行前期准备工作。
这包括对施工区域进行勘察，确定井位和井深，制定施工方案和施工图纸，准备好所需的施工设备和材料，确保施工过程中的安全和顺利进行。
2. 井口开挖。
在确定好井位和井深后，就需要进行井口的开挖工作。
首先是进行地面的开挖，然后逐步向下挖掘，直至达到设计要求的井深。
在开挖过程中，需要注意保证井口的稳定和安全，避免发生坍塌和事故。
3. 井筒安装。
井口开挖完成后，就需要进行井筒的安装工作。
井筒是降水井的重要组成部分，可以保证井壁的稳定和防止塌方。
在安装井筒的过程中，需要注意井筒的垂直度和密封性，确保井筒的质量和稳定性。
4. 井壁注浆。
井筒安装完成后，需要进行井壁的注浆工作。
注浆是为了加固井壁，防止地下水的渗漏和井壁的破坏。
在注浆过程中，需要选择合适的注浆材料和施工方法，确保注浆效果和井壁的稳定性。
5. 井底排水。
井壁注浆完成后，就需要进行井底排水工作。
井底排水是为了保证井底的干燥和清洁，便于后续的工程施工和设备安装。
在进行井底排水时，需要选择合适的排水设备和方法，确保排水效果和施工进度。
6. 设备安装。
最后一步是进行降水井设备的安装工作。
根据实际需要，可以安装抽水泵、管道系统、监测设备等，确保降水井的正常运行和使用。
在进行设备安装时，需要注意设备的选型和安装位置，确保设备的性能和稳定性。
通过以上工艺流程的实施，可以保证降水井施工的顺利进行和施工质量的保证。
同时，也可以为城市建设和工程施工提供良好的排水和地下水位控制条件，确保工程的安全和可持续发展。
降水施工方案

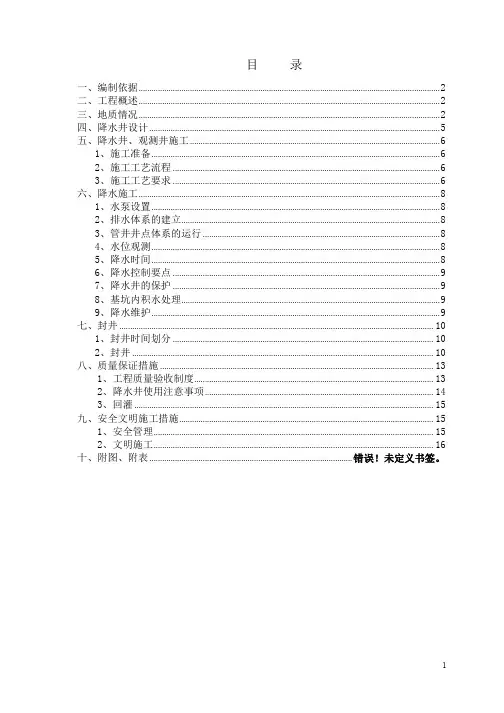

目录一、编制依据 (2)二、工程概述 (2)三、地质情况 (2)四、降水井设计 (5)五、降水井、观测井施工 (6)1、施工准备 (6)2、施工工艺流程 (6)3、施工工艺要求 (6)六、降水施工 (8)1、水泵设置 (8)2、排水体系的建立 (8)3、管井井点体系的运行 (8)4、水位观测 (8)5、降水时间 (8)6、降水控制要点 (9)7、降水井的保护 (9)8、基坑内积水处理 (9)9、降水维护 (9)七、封井 (10)1、封井时间划分 (10)2、封井 (10)八、质量保证措施 (13)1、工程质量验收制度 (13)2、降水井使用注意事项 (14)3、回灌 (15)九、安全文明施工措施 (15)1、安全管理 (15)2、文明施工 (16)十、附图、附表 ............................................................................................... 错误！未定义书签。
降水施工方案一、编制依据1、设计图纸及会审、洽商、变更文件；2、本工程施工合同；3、工程地质勘察报告（天津市勘察院工号：K2009-0127），津市勘察院工号为2009-283《岩土工程补充勘察报告》，天津市勘察院编号为 2010-079《岩土工程补充勘察报告》；4、现场施工组织设计；5、现场临时用电施工方案；6、现场临时用水施工方案；7、《建筑基础工程施工质量验收规范》GB50202-2002；8、现场场地情况。
二、工程概述1、工程建设地点：本工程位于天津市。
2、水文环境条件：勘察期间测得场地地下潜水水位：初见水位不明显。
静止水位埋深 3.50～4.30m，相当于标高 0.91～0.68m。
表层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化。
一般年变幅在 0.50～1.00m左右。
地下水较旺盛，施工降、排水对基坑施工的影响较大。
管井井点降水施工工艺工法
管井井点降水施工工艺工法QB/ZTYJGYGF-DT-0201-2011第二工程有限公司李义堂1前言1.1工艺工法概况当深基坑工程处于地下水位以下时，为保证基坑土方开挖施工（无水作业条件）的顺进行、确保土方边坡的稳定，需将地下水位降到基坑基底以下，这项工作就称为降水。
降低地下水位的方法，一般可分为集水坑降水和井点降水两大类。
井点降水包括：真空井点、轻型井点、喷射井点、引渗井点、大口井井点、辐射井点、电渗井点、水平井点、潜埋井点、管井井点等降水方法。
深基坑工程根据围护结构形式和地质状况的不同，可以选择基坑内降水、基坑外降水及基坑内外相结合降水等不同的降水形式，城市地铁工程中常采用基坑内降水方式。
1.2工艺原理管井降水主要是将井点管埋设到一定深度的含水地层里，利用管井内外水位差，使土层里的地下水通过碎石滤层、滤网渗流入井管内，再通过井管内的抽水泵排出地面。
另外，也可利用地面上安装的真空泵，通过管路连接，使井管内产生负压，利用井管内外压差，加速地下水的渗流，从而迫使降水区域内的地下图1 管井降水示意图2工法特点该工法具有井位易于布置，排水量大，降水深，降水设备和操作工艺简单，降水可靠的特点。
3适用范围适用于各种地层降水施工，特别适用于渗透系数大，土质为砂类土，地下水丰富，降水深，面积大、时间长的降水工程。
4主要引用标准4.1《工程地质手册》第三版中国建筑工业出版社4.2《建筑与市政降水工程技术规范》（JGJ/T111）4.3《建筑施工计算手册》(第二版）4.4《地下铁道、轻轨交通岩土工程勘察规范》（GB50307）4.5《地下工程防水技术规范》（GB50108）4.6《地下铁道工程施工及验收规范》（GB50299）2003年版4.7《地下水非稳定流计算和地下水资源评价》科学出版社4.8《城市地下水动态观测规程》（CJJ/T76）4.9《地下铁道设计规范》（GB50157）4.10《岩土工程勘察规范》（GB50021）4.11《水文地质钻探规程》（DJ/T0148)4.12《供水管井技术规范》（GB50296）4.13《建筑地基基础工程施工质量验收规范》（GB50202）5施工方法基坑开挖之前充分研究地质水文勘查资料，并根据地质勘查资料的详细程度和施工的实际需要进行必要的补充勘测，力求全面详实掌握地质水文情况。
降水井施工方法
1.2、 主要设计标准 （1）、降深控制要求： 开挖基底在潜水含水层底板以下，要求将基底范围内的潜水疏干。 （2）、附加沉降要求： 对在降水影响范围内高层建筑、高耸建筑、古建筑、危险建筑、重要工程 设施等进行降水引起附加应力而产生的沉降计算、倾斜计算。由降水引起的附 加沉降不能对周边建筑产生危害性影响及影响其正常使用。
