毕业设计207 虚拟仪器技术
4 虚拟仪器技术4.1 虚拟仪器的概念[22-23]虚拟仪器(Virtual Instrument，简称VI)是日益发展的计算机硬件、软件和总线技术在向其他技术领域密集渗透的过程中，与测试技术和仪器技术密切结合，共同孕育出的一项新成果。
其核心是：以计算机作为仪器的硬件支撑，充分利用计算机独具的运算、存储、回放、调用、显示以及文件管理等智能式的功能，把传统仪器的专业化功能软件化，使之与计算机结合起来，用户可以通过友好的图形界面来操作这台计算机，就像在操作自己定义，自己设计的一台单个仪器一样，从而完成对被测量的采集、分析、判断、显示、数据存储等。
虚拟仪器可代替传统的测量仪器，如示波器、逻辑分析仪、信号发生器、频谱分析仪等；可集成于自动控制、工业控制系统；可自由构建成专有仪器系统。
无论哪种虚拟仪器系统，都是将仪器硬件搭载到笔记本电脑、台式PC机或工作站等各种计算机平台(甚至可以是掌上电脑)加上应用软件而构成的。
图4.1是虚拟仪器的外观图。
图4.1 虚拟仪器外观图Fig.4.1 Face of virtual instrument给定计算机的运算能力和必要的仪器硬件之后，构造和使用VI的关键在于应用软件，这是因为应用软件为用户构造或使用VI提供了集成开发环境、高水平的仪器硬件接口和用户接口。
基于软件在VI技术中的重要作用，美国国家仪器公司(National Instrument，简称NI)提出的“软件即仪器”(The Software is the Instrument)形象地概述了软件在VI中的重要作用。
一套虚拟仪器系统就是一台工业标准计算机或工作站配上功能强大的应用软件、低成本的硬件（例如插入式板卡）及驱动软件，他们在一起共同完成传统仪器的功能。
虚拟仪器代表着从传统硬件为主的测量系统到以软件为中心的测量系统的根本性转变，虽然PC机和集成电路技术在过去的20年里有显著的发展和提高，但是，软件才是在功能强大的硬件基础上创建虚拟仪器系统的真正关键所在。
以软件为中心的虚拟仪器系统为用户提供了创新技术并大幅降低了生产成本，有了虚拟仪器，工程师和科学家就可以完全根据自己的需求组建测量和自动化系统，而不用再受功能固定（完全由厂家提供）的传统仪器的限制。
4.2 传统仪器与虚拟仪器[10][22-27]（1）传统仪器独立的传统仪器，例如示波器和波形发生器，性能强大，但是价格昂贵，且被厂家限定了功能，只能完成一件或几件具体的工作，因此，用户通常都不能够对其加以扩展或自定义其功能。
传统仪器的旋钮和开关、内置电路及用户所能使用的功能对这台仪器来说都是固定的，设计复杂，生产成本高，精度低，灵活性差，没有摆脱独立使用和手动操作的模式，整个测试过程几乎仅限于简单地模仿人工测试的步骤，在一些较为复杂和测试参数较多的场合下，使用起来很不方便。
（2）虚拟仪器虚拟仪器问世以来，由于虚拟仪器可以很好地克服传统仪器的缺点，并具有传统仪器无法比拟的优点，使得虚拟仪器发展迅速。
基于PC 机的虚拟仪器系统，诞生以来就充分利用了现成即用的PC 机所带来的最新科技，这些科技和性能上的优势迅速缩短了独立的传统仪器和PC 机之间的距离，包括功能强大的处理器(如Pentium 4) 、操作系统及微软Windows XP、.NET技术。
此外，传统仪器往往不便随身携带，而虚拟仪器可以在笔记本电脑上运行，充分体现了其便携特性。
对经常变换应用项目和系统要求的工程师和科学家们来说，可以使用虚拟仪器来满足特定的需要，因为有安装在PC 机上的应用软件和一系列可选的插入式硬件，因此无需更换整套设备，即能完成新系统的开发。
（3）传统仪器与虚拟仪器的比较传统仪器与虚拟仪器最大的不同在设计制造有很大的区别。
如图4.2所示，传统硬件化仪器的制造过程是：首先是按仪器需要的功能完成方案设计和电路的技术设计，然后在加工车间进行加工制板、装配、调试等，最后将做好的仪器送到有关部门或机构进行性能测试，合格后才送到仓库中或是客户那里。
而虚拟仪器的制造过程彻底打破这一传统，它将仪器的设计，制造，检验，存储全部集中到一台计算机上完成，客户买到的产品不会再是庞大、笨重的铸铁座。
这本身就是测试仪器领域的一场巨大革命。
①传统硬件化仪器的设计制造过程②虚拟仪器的设计制造过程图4.2 硬件化仪器与虚拟仪器制造过程Fig4.2 Manufacture process of hardware instrument and VI综合比较，我们不难看出，虚拟仪器与传统仪器相比，存在着无可比拟的优势，表4.1列出了二者之间的区别。
表4.1 虚拟仪器与传统仪器的比较4.3 虚拟仪器的构成[26-31]从构成要素讲，VI系统是由计算机、应用软件和仪器硬件组成的；从构成方式讲，则有以DAQ板和信号调理为仪器硬件而组成的PC-DAQ测试系统，以GPIB、VXI、Serial和Fieldbus等标准总线仪器为硬件组成的GPIB系统、VXI系统、串口系统和现场总线系统等多种形式，如图4.3所示。
无论哪种VI系统，都是将仪器硬件搭载到笔记本电脑、台式PC或工作站等各种计算机平台加上应用软件而构成的，因此，VI的发展已经完全跟上计算机技术的发展步伐，同时也显示出VI的灵活性与强大生命力。
工业过程应用软件应用软件图4.3 虚拟仪器的基本构成Fig4.3 Basic composing of VI一个虚拟仪器系统主要由测控对象、计算机及虚拟仪器软件、各种硬件接口及外围设备等组成。
虚拟仪器的硬件构成有多种方案，通常采用以下五种。
（1）基于数据采集 DAQ（Data AcQuisition）的虚拟仪器系统PC-DAQ充分利用了广泛普及的PC计算机的总线（PCI或ISA）、机箱、电源以及软件，数据采集卡/板（DAQ）插入PC计算机的空槽中，可以方便快速组建虚拟仪器，而且价格低廉，携带方便。
目前插入式数据采集卡已具有兆赫级的采样速度，精度高达24位，具有可靠性高、功能灵活、性能/价格比高等特点。
用数据采集卡配以计算机平台和虚拟仪器软件，便可构造各种测量和控制仪器，诸如存储数字万用表、信号发生器、示波器、动态信号分析仪，甚至电路和器件测试仪、逻辑分析仪、振动分析仪、表面粗糙度仪等等。
在PC计算机上挂接若干DAQ 功能模块，配合相应的软件，就可以构成一台具有若干功能的PC仪器。
基于PCI 总线的虚拟仪器测试系统通常适用于低频低速的过程测控系统、教学实验和实验室常规测试。
（2）基于通用接口总线GPIB接口的虚拟仪器系统GPIB(General Purpose Interface Bus)通用接口总线，是计算机和仪器间的标准通讯协议，也是仪器系统迈向虚拟仪器的第一步，即利用GPIB接口卡将若干GPIB 仪器连接起来，用计算机增强传统仪器的功能，组织大型柔性自动测试系统。
在价格上，GPIB仪器覆盖了从比较便宜的到异常昂贵的仪器，但是GPIB的数据传输速度一般低于500kb/s，不适合于对系统速度要求较高的应用。
一个典型的GPIB测量系统由一台PC机、一块GPIB接口板卡和若干台GPIB 仪器通过标准GPIB电缆连接而成。
利用GPIB扩展技术，一个GPIB自动测量测试系统的规模无论是仪器数量还是距离都可以进一步扩展。
利用GPIB技术可以用计算机实现对仪器的操作和控制，替代传统的人工操作方式，排除人为因素造成的测试测量误差。
同时，由于可以预先编制好测试测量程序，实现自动测试，提高测试测量可靠性和效率。
利用GPIB技术，可以很方便地将多台仪器组合起来，形成较大的自动测量测试系统，高效灵活地完成各种不同规模的测试测量任务。
利用GPIB技术，还可以很方便地扩展传统仪器的功能，因为仪器是同计算机连接在一起的，仪器测量的结果送到计算机里头，在计算机这边增加各种不同的分析处理算法，就相当于增加了仪器的功能。
（3）PXI体系结构的虚拟仪器系统PXI（PCI eXtension for Instrumentation）PCI在仪器领域的扩展，是一种新的开放性、模块化仪器总线规范，其核心是 CompactPCI结构和Microsoft Windows 软件。
PXI是在PCI内核技术上增加了成熟的技术规范和要求而形成的，PXI增加了用于多板同步的触发总线和参考时钟、用于精确定时的星形触发总线、以及用于相邻模块间高速通信的局部总线等，来满足试验和测量用户的要求。
PXI兼容CompactPCI机械规范，并增加了主动冷却、环境测试（温度、湿度、振动和冲击试验）等要求，这样，可保证多厂商产品的互操作性和系统的易集成性。
基于PXI 总线的虚拟仪器测试系统由于电磁兼容性能及冷却性能的改善和模块式结构可用在一般要求的自动测试系统场合和系统总价格有所限制的自动测试系统。
（4）利用VXI总线技术实现虚拟仪器系统VXI (VEMbus eXtension for Instrumentation)总线为虚拟仪器系统提供了一个更为广阔的发展空间，它是一种高速计算机总线——VEM总线在仪器领域的扩展。
由于其标准开放、传输速率高、数据吞吐能力强、定时和同步精确、模块化设计、使用方便灵活，众多仪器厂商支持等优点，已越来越受到人们的重视。
在近十年时间内，随着VXI总线规范的不断完善和发展，VXI即插即用系统联盟的不懈努力，VXI系统的组建和使用越来越方便，其应用面也越来越广，尤其是在组建中大规模自动测量测试系统，以及对速度、精度要求较高的场合，有着其他仪器系统无法比拟的优势，是仪器发展的一个方向。
VXI的价格相对较高，适合于尖端的测试领域。
基于VXI虚拟仪器测试系统具有良好的性能，可用于自动系统是特别是高速大数据量自动测试系统，宽频带自动测试系统和军用自动化测量，代表着二十一世纪测试技术的发展方向。
（5）基于串口标准总线的虚拟仪器系统以Serial标准总线仪器与计算机为仪器硬件平台组成的虚拟仪器系统。
4.4 虚拟仪器的特点[3][22][32-34]在过去的20 年中，PC 机（个人电脑）应用的迅速普及促进了测试测量和自动化仪器系统的革新，其中最显著的一点就是虚拟仪器概念的出现与发展，以及为工程师和科学家们提高生产率、测量精度及系统性能方面做出的贡献。
虚拟仪器有不断发展的强大计算机技术作为坚强后盾，它为您提供自己定义并创建具有开放式构架的测量和自动化系统的能力。
这一概念不仅确保您的工作在未来的可用性，也提供了今后随着需求改变可进行系统调整或扩充的灵活性。
VI系统能更迅捷、更经济、更灵活地解决您的测试问题。
随着VI驱动程序标准化及软件开发环境的发展，代码复用成为仪器编程中的基础，这意味着您可以避免仪器编程过程中的大量重复劳动，从而大大缩短复杂程序的开发时间，而且您可以用各种不同的模块构造您自己的VI系统，选择统一的测试策略，这不仅会省下您一大笔开销，而且使您的测试投资在未来仍能得到可靠保护。
毕业设计(论文)-基于虚拟仪器的信号发生器的设计与实现

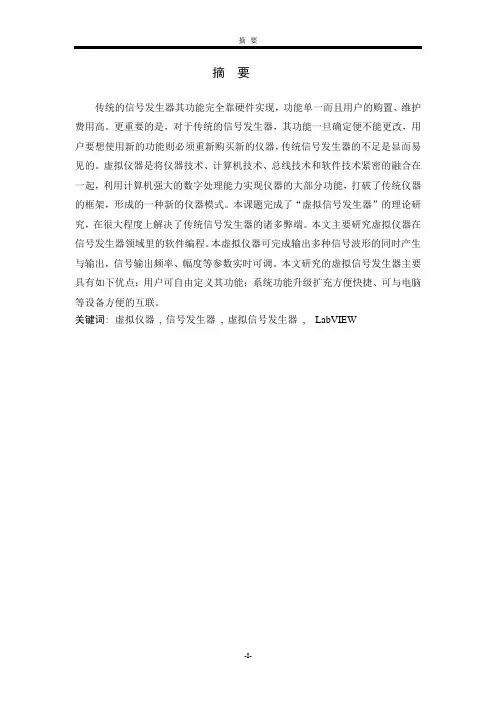

摘要摘要传统的信号发生器其功能完全靠硬件实现，功能单一而且用户的购置、维护费用高。
更重要的是，对于传统的信号发生器，其功能一旦确定便不能更改，用户要想使用新的功能则必须重新购买新的仪器，传统信号发生器的不足是显而易见的。
虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起，利用计算机强大的数字处理能力实现仪器的大部分功能，打破了传统仪器的框架，形成的一种新的仪器模式。
本课题完成了“虚拟信号发生器”的理论研究，在很大程度上解决了传统信号发生器的诸多弊端。
本文主要研究虚拟仪器在信号发生器领域里的软件编程。
本虚拟仪器可完成输出多种信号波形的同时产生与输出，信号输出频率、幅度等参数实时可调。
本文研究的虚拟信号发生器主要具有如下优点：用户可自由定义其功能；系统功能升级扩充方便快捷、可与电脑等设备方便的互联。
关键词: 虚拟仪器, 信号发生器,虚拟信号发生器, LabVIEW目录AbstractThe functions of traditional signal generators are carried out solely on hardware, and at the same time the functions of traditional signal generators are singleness and costly for purchasing and maintaining, What is more important is that the functions of traditional signal generators can not be altered once they are fixed. Users must get new ones so long as they want new functions. Thus, the defects of traditional signal generators are obvious. Virtual instrument is formed by the instrument technology, computer technology, bus technology and software technology. Powerful digital processing’s ability of computer is used to achieve the main functions of instrument. Virtual instrument broke the framework of the traditional instruments, and built a new device model. This dissertation has accomplished the theoretical research, and made up the various shortcomings of traditional signal generators to great degree. This virtual signal generator can achieve the input and output of multi signals, and such parameters as signal output frequency and amplitude can be adjusted timely. The advantages of this virtual signal generator include the following: low cost of hardware, user custom functions, convenience of the upgrading and enlargement of systematic functions, and connectable with computers.Keywords: Virtual Instrument , Signal Generator , Virtual Signal Generator , Labview目录摘要 (I)Abstract (II)第1章绪论 (1)1.1研究背景及动态 (1)1.2本项目的研究意义及本文主要研究内容 (2)1.2.1本项目的研究意义 (2)1.2.2本文的主要研究内容 (2)第2章虚拟仪器和Labview简介 (4)2.1虚拟仪器的产生背景 (4)2.2虚拟仪器的概念 (5)2.3虚拟仪器的分类 (5)2.4虚拟仪器系统的构成 (6)2.4.1虚拟仪器系统的硬件构成 (7)2.4.2虚拟仪器系统的软件构成 (7)2.5虚拟仪器的优势 (8)2.6虚拟仪器的发展方向 (9)2.7图形化虚拟仪器开发平台——LABVIEW简介 (9)2.8本章小结 (12)第3章信号发生器 (13)3.1信号发生器概述 (13)3.2信号发生器的分类... . (14)3.2.1正弦信号发生器.. (14)3.2.2函数发生器.. (15)3.2.3脉冲信号发生器.. (15)3.2.4随机信号发生器.... . (15)3.3本章小结 (16)第4章基于虚拟仪器的信号发生器的设计 (17)4.1虚拟仪器的简单应用 (17)4.1.1 创建虚拟仪器 (17)4.1.2 为前面板添加控件 (19)4.1.3 修改信号 (22)目录4.1.4 本节小结 (24)4.2虚拟仪器实现多功能信号发生器 (24)4.2.1“信号发生器1”的设计 (25)4.2.2“信号发生器2”的设计 (29)4.2.3“信号发生器3”的设计 (31)4.2.4 本节小结 (33)4.3本章小结 (34)结论 (35)参考文献 (36)谢辞 (37)第1章绪论在有关电参量的测量中，我们需要用到信号源，而信号发生器则为我们提供了在测量中所需的信号源，它可以产生不同频率的正弦信号、方波、三角波、锯齿波、正负脉冲信号、调幅信号、调频信号和随机信号等，其输出信号的幅值也可以按需要进行调节。
虚拟仪器技术毕业论文[管理资料]
![虚拟仪器技术毕业论文[管理资料]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/9b9f44ffcc7931b764ce15d1.webp)

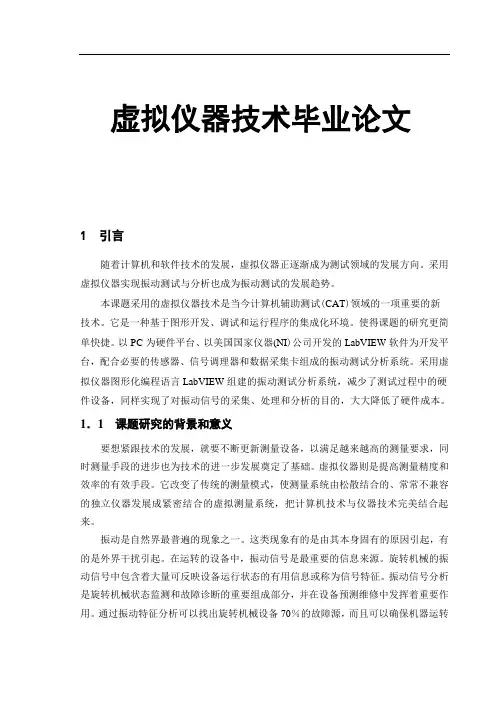

虚拟仪器技术毕业论文1 引言随着计算机和软件技术的发展，虚拟仪器正逐渐成为测试领域的发展方向。
采用虚拟仪器实现振动测试与分析也成为振动测试的发展趋势。
本课题采用的虚拟仪器技术是当今计算机辅助测试(CAT)领域的一项重要的新技术。
它是一种基于图形开发、调试和运行程序的集成化环境。
使得课题的研究更简单快捷。
以PC为硬件平台、以美国国家仪器(NI)公司开发的LabVIEW软件为开发平台，配合必要的传感器、信号调理器和数据采集卡组成的振动测试分析系统。
采用虚拟仪器图形化编程语言LabVIEW组建的振动测试分析系统，减少了测试过程中的硬件设备，同样实现了对振动信号的采集、处理和分析的目的，大大降低了硬件成本。
1．1 课题研究的背景和意义要想紧跟技术的发展，就要不断更新测量设备，以满足越来越高的测量要求，同时测量手段的进步也为技术的进一步发展奠定了基础。
虚拟仪器则是提高测量精度和效率的有效手段。
它改变了传统的测量模式，使测量系统由松散结合的、常常不兼容的独立仪器发展成紧密结合的虚拟测量系统，把计算机技术与仪器技术完美结合起来。
振动是自然界最普遍的现象之一。
这类现象有的是由其本身固有的原因引起，有的是外界干扰引起。
在运转的设备中，振动信号是最重要的信息来源。
旋转机械的振动信号中包含着大量可反映设备运行状态的有用信息或称为信号特征。
振动信号分析是旋转机械状态监测和故障诊断的重要组成部分，并在设备预测维修中发挥着重要作用。
通过振动特征分析可以找出旋转机械设备70％的故障源，而且可以确保机器运转的安全性，避免事故的发生，同时结合较好的维修项目管理还可以显著降低机器的运行成本。
在一些情况下，振动是一种公害，它能损伤人体器官、损害健康、降低劳动效率，甚至产生“振动病’’或“运动病’’，如常见的晕车、晕船现象就是由于小于1Hz的极低频振动引起的。
研究人体各器官的振动传递特性，设计能减振隔振的座椅、驾驶舱、手持工具的把手等也必须依赖于振动测试。
虚拟仪器技术课程设计
虚拟仪器技术课程设计一、课程目标知识目标：1. 理解虚拟仪器技术的基本概念、原理及其在工程领域的应用。
2. 掌握虚拟仪器软件（如LabVIEW）的基本操作和编程方法。
3. 学会使用虚拟仪器进行数据采集、处理、分析及展示。
技能目标：1. 能够运用虚拟仪器技术设计简单的测试系统，完成信号的采集与处理。
2. 培养学生动手实践能力，提高他们运用虚拟仪器解决实际问题的能力。
3. 培养学生团队协作和沟通能力，能够就虚拟仪器技术进行学术交流。
情感态度价值观目标：1. 培养学生对虚拟仪器技术的兴趣，激发他们学习自然科学和工程技术知识的热情。
2. 培养学生严谨的科学态度，养成良好的实验操作习惯。
3. 增强学生的创新意识，鼓励他们勇于探索、实践，培养他们面对挑战的信心。
课程性质：本课程为高二年级工程技术类选修课程，旨在通过虚拟仪器技术教学，使学生掌握基本工程实践能力。
学生特点：高二年级学生对工程技术有一定的基础，具备基本的物理知识和实验技能，但对虚拟仪器技术了解较少。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，引导他们主动参与教学活动，实现课程目标。
通过本课程的学习，使学生能够将虚拟仪器技术应用于实际工程项目中，提高他们解决实际问题的能力。
后续教学设计和评估将围绕具体的学习成果展开，确保学生达到预期目标。
二、教学内容本课程教学内容依据课程目标，结合教材《虚拟仪器技术》进行选择和组织，主要包括以下几部分：1. 虚拟仪器技术概述- 了解虚拟仪器的定义、发展历程及应用领域。
- 分析虚拟仪器与传统仪器的区别和优势。
2. 虚拟仪器软件LabVIEW基础- 学习LabVIEW软件的安装、界面及基本操作。
- 掌握LabVIEW编程的基本概念，如数据类型、结构、函数和子VI。
3. 数据采集与处理- 学习数据采集卡的基本原理和使用方法。
- 掌握信号处理技术，如滤波、波形分析等。
4. 虚拟仪器应用实例- 分析典型虚拟仪器应用案例，如温度监测、振动测试等。
虚拟仪器设计实验报告
虚拟仪器设计实验报告实验一实验要求：一、熟悉LabVIEW环境二、创建一个VI,发生一个值为0~1的随机数a，放大十倍后与某一常数b比较，若a>b，则指示灯亮。
要求：1、编程实现；2、单步调试程序；3、应用探针观察各数据流。
三、创建和调用子VI1、创建一个字VI，子VI功能；输入3个参数后，求其和，再开方。
2、编一个VI调用子VI。
程序框图：1、2、子VI调用：实验现象：实验小结：实验一主要熟悉了软件的使用，用了一些计算以及子VI的调用，为后面的实验打下基础。
实验二实验要求：一、在程序的前面板上创建一个数值型控件，为它输入一个数值；把这个数值乘以一个比例系数，再由该控件显示出来。
二、创建一个3行4列的数组，（1）求数组的最大于最小值；（2）求出创建数组的大小；（3）将数组转置；（4）将该2二维数组改为一个一维数组。
三、创建一个簇软件，成员为字符型姓名，数值型学号，布尔型注册。
从该控件中提取簇成员注册，并显示在前面板上。
程序框图：一、二、创建数组。
三、创建一个簇。
实验现象：一、二、三、实验三实验要求：一、产生100个0.0~100.0的随机数，求其最小值，最大值、平均值，并将数据在Graph 中显示。
An=An-1+1/n（An-An-1）An是前n个数据的平均值。
二、产生100个0.0~100.0的随机数序列，求其最小值、最大值、平均值，并将随机数序列和平均值序列显示在Chart波形图中，直到人为停止。
三、程序开始运行后，要求用户输入一个口令，口令正确时，滑键显示一个0~100的随机数，否则程序立即停止。
四、编写一个程序测试自己在前面板输入一下字符串用的时间：A virtual instrument is a program in the graphical programming luanguage.程序框图：一、二、三、四、实验现象：一、在Graph中显示各值。
二、三、四、实验四实验要求：一、在前面版中显示一个按钮和一个滑钮，当在按钮或滑钮上按下鼠标时，产生事件。
虚拟仪器系统的设计方案

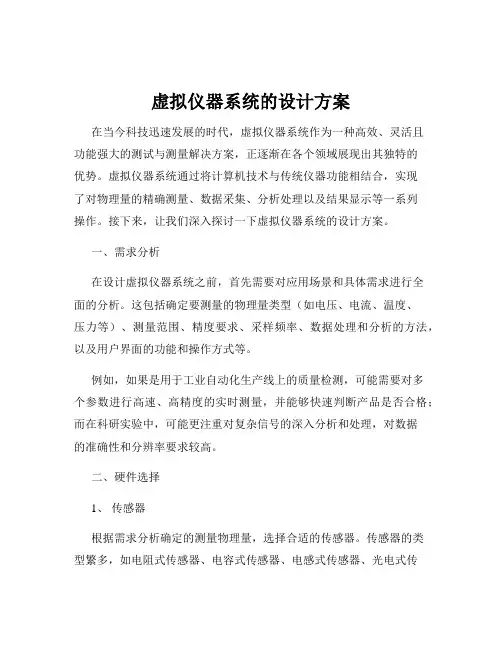

虚拟仪器系统的设计方案在当今科技迅速发展的时代，虚拟仪器系统作为一种高效、灵活且功能强大的测试与测量解决方案，正逐渐在各个领域展现出其独特的优势。
