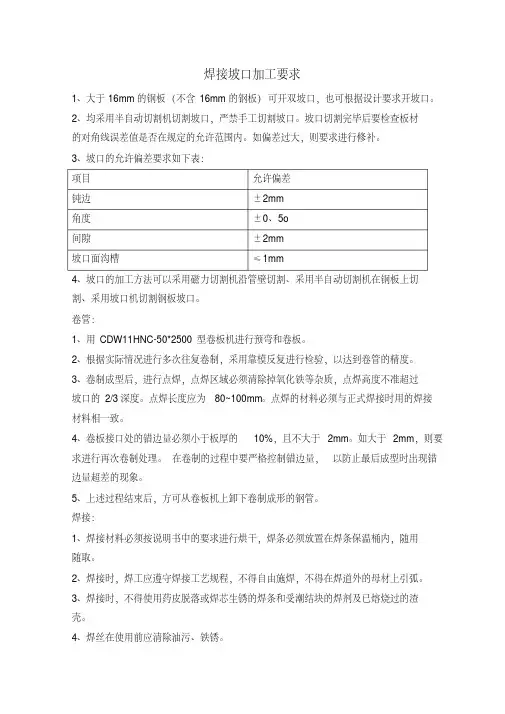

焊接坡口加工要求1、大于16mm的钢板（不含16mm的钢板）可开双坡口，也可根据设计要求开坡口。
2、均采用半自动切割机切割坡口，严禁手工切割坡口。
坡口切割完毕后要检查板材的对角线误差值是否在规定的允许范围内。
如偏差过大，则要求进行修补。
3、坡口的允许偏差要求如下表：项目允许偏差钝边±2mm角度±0、5o间隙±2mm坡口面沟槽≤1mm4、坡口的加工方法可以采用磁力切割机沿管壁切割、采用半自动切割机在钢板上切割、采用坡口机切割钢板坡口。
卷管：1、用CDW11HNC-50*2500型卷板机进行预弯和卷板。
2、根据实际情况进行多次往复卷制，采用靠模反复进行检验，以达到卷管的精度。
3、卷制成型后，进行点焊，点焊区域必须清除掉氧化铁等杂质，点焊高度不准超过坡口的2/3深度。
点焊长度应为80~100mm。
点焊的材料必须与正式焊接时用的焊接材料相一致。
4、卷板接口处的错边量必须小于板厚的10%，且不大于2mm。
如大于2mm，则要求进行再次卷制处理。
在卷制的过程中要严格控制错边量，以防止最后成型时出现错边量超差的现象。
5、上述过程结束后，方可从卷板机上卸下卷制成形的钢管。
焊接：1、焊接材料必须按说明书中的要求进行烘干，焊条必须放置在焊条保温桶内，随用随取。
2、焊接时，焊工应遵守焊接工艺规程，不得自由施焊，不得在焊道外的母材上引弧。
3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
4、焊丝在使用前应清除油污、铁锈。
5、焊条和焊剂，使用前应按产品说明书规定的烘焙时间和温度进行烘焙。
保护气体的纯度应符合焊接工艺评定的要求。
低氢型焊条经烘焙后应放入保温筒内，随用随取。
6、焊前必须按施工图和工艺文件检查坡口尺寸、根部间隙，焊接前必须清除焊接区的有害物。
7、埋弧焊及用低氢焊条焊接的构件，焊接区及两侧必须清除铁锈、氧化皮等影响焊接质量的脏物。
清除定位焊的熔渣和飞溅；熔透焊缝背面必须清除影响焊透的焊瘤、熔渣，焊根。
常见坡口形式及加工技术要求'
常见坡口形式及加工技术要求'
一、常见坡口形式：
1.V型坡口：即将两个零件的边缘切削成V字形，常见的有全V型坡
口和半V型坡口。
这种坡口形式适用于边缘焊接。
2.U型坡口：将两个零件的边缘切削成U字形，常见的有全U型坡口
和半U型坡口。
这种坡口形式适用于角焊接。
3.J型坡口：将两个零件的边缘切削成J字形，常见的有全J型坡口
和半J型坡口。
这种坡口形式适用于角间隙较大的焊接。
4.X型坡口：将两个零件的边缘切削成X字形，可用于非常厚的板材
的焊接。
5.Y型坡口：将两个零件的边缘切削成Y字形，常见的有全Y型坡口
和半Y型坡口。
适用于非常厚的板件的角焊缝。
二、加工技术要求：
1.坡口的尺寸要符合焊接工艺规程的要求，必须保证焊接接头的强度
和可靠性。
2.坡口的形状和倾斜角要严格控制，以确保焊接时更好的熔深和焊缝
的合理形态。
3.坡口的加工精度要高，尤其是板材的面度和平整度要做到符合要求，以便保证焊接质量。
4.加工坡口的工艺要求要合理，包括采用合适的切割工具、切割参数
和切割方法，并保证坡口的光洁度和表面质量。
5.加工过程中要注意安全，避免事故的发生，同时还要注意保护环境，合理处理废料和废气。
6.在坡口加工过程中要时刻掌握加工的进度和质量，及时调整加工参数，确保坡口的加工质量。
总之，常见坡口形式及其加工技术要求对于焊接工艺的控制和焊缝的
质量有着重要的影响。
加工人员需要严格按照相应的标准和规范进行坡口
的加工，并认真进行质量检查和控制，以确保焊接接头的质量和可靠性。
管道焊接坡口规范
施工安全措施
焊接前应检查管道坡口是否符合规范要求，确保无裂纹、夹渣等缺陷。 焊接时应采取措施防止飞溅和弧光伤人，如使用防护面罩、手套等。 焊接时应保持工作场所整洁，避免易燃易爆物品，并配备灭火器等消防器材。 焊接完成后应进行质量检查，确保无焊接缺陷，并进行必要的防腐处理。
施工质量控制
焊接前检查坡口角度、间隙和钝边是否符合要求 控制焊接电流和电压，保持稳定的焊接参数 焊接过程中注意焊缝的层间温度，避免过热 焊后进行外观检查和无损检测，确保质量合格
火焰加工法：使 用火焰对管道坡 口进行加热，利 用热胀冷缩的原 理进行加工。
激光加工法：利 用激光的高能量 对管道坡口进行 加工，具有精度 高、速度快的特 点。
等离子加工法： 利用等离子弧的 高温对管道坡口 进行切割和加工。
V型坡口
定义：V型坡口是 一种常见的管道 焊接坡口形式， 其形状类似于英 文字母“V”，具 有较大的坡口角 度。
施工记录与报告
记录施工过程：包 括焊接设备、材料、 工艺参数等
报告问题与处理：如 发现焊接缺陷、设备 故障等，应及时报告 并记录处理过程
验收报告：焊接完成 后，应提交验收报告， 包括焊接质量、外观 检测等内容
存档管理：施工记 录与报告应妥善保 存，以便后期查阅 和追溯
感谢您的观看
适用范围：适用于各种类型的管道系统，尤其适用于需要同时传输液体和气体的管道系统
注意事项：在选择和使用复合型坡口时，需要考虑管道系统的压力、温度、介质等参数，以及 管道的安装和维护要求
手工加工坡口
定义：使用手工工 具对管道进行坡口 加工的方法
适用范围：适用于 小批量、小直径管 道的坡口制备
加工工具：砂轮机 、角磨机、坡口机 等
管道焊接坡口规范
i型坡口技术要求
i型坡口技术要求

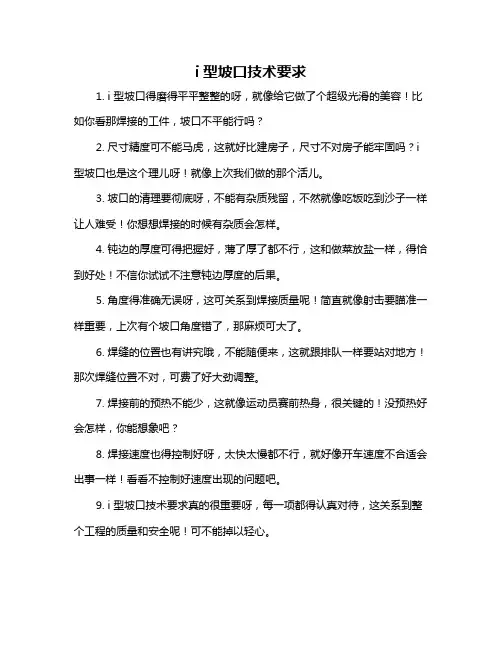

1. i 型坡口得磨得平平整整的呀，就像给它做了个超级光滑的美容！比如你看那焊接的工件，坡口不平能行吗？
2. 尺寸精度可不能马虎，这就好比建房子，尺寸不对房子能牢固吗？i 型坡口也是这个理儿呀！就像上次我们做的那个活儿。
3. 坡口的清理要彻底呀，不能有杂质残留，不然就像吃饭吃到沙子一样让人难受！你想想焊接的时候有杂质会怎样。
4. 钝边的厚度可得把握好，薄了厚了都不行，这和做菜放盐一样，得恰到好处！不信你试试不注意钝边厚度的后果。
5. 角度得准确无误呀，这可关系到焊接质量呢！简直就像射击要瞄准一样重要，上次有个坡口角度错了，那麻烦可大了。
6. 焊缝的位置也有讲究哦，不能随便来，这就跟排队一样要站对地方！那次焊缝位置不对，可费了好大劲调整。
7. 焊接前的预热不能少，这就像运动员赛前热身，很关键的！没预热好会怎样，你能想象吧？
8. 焊接速度也得控制好呀，太快太慢都不行，就好像开车速度不合适会出事一样！看看不控制好速度出现的问题吧。
9. i 型坡口技术要求真的很重要呀，每一项都得认真对待，这关系到整个工程的质量和安全呢！可不能掉以轻心。
结论：i 型坡口技术要求必须严格遵守，每个细节都不能忽视，只有这样才能确保焊接质量和工程顺利进行。
焊接坡口加工工艺指南坡口要这样开
焊接坡口加工工艺指南坡口要这样开一、坡口开口要求1.开口形状：坡口的形状应该符合工艺要求，一般为V型、U型、X 型、J型等。
2.开口尺寸：坡口开口尺寸应根据焊接材料的厚度、焊接方法和要求来确定。
一般情况下，坡口的开口尺寸为焊接材料厚度的1.5倍至2倍。
开口宽度决定了焊接强度的增加，但过大的开口宽度会导致焊接变形和材料的浪费，过小则会影响焊接质量。
3.开口角度：坡口的开口角度也是需要注意的，一般情况下，焊接坡口的开口角度应为40°至60°之间，开口角度过小会导致焊料填充不足，开口角度过大会增加焊接难度。
4.坡口的净宽和倒角：坡口的净宽应符合相关标准要求，倒角后的内壁应光滑、无毛刺、无裂纹，以确保焊接的良好质量。
二、坡口开口方式1.机械方式：机械开口是指使用机械设备如磨床、切割机等对工件进行开口加工。
这种方式开口速度快、精度高，适用于规格较大、质量要求较高的工件。
2.火焰切割方式：火焰切割是指使用高温火焰对工件进行切割。
这种方式适用于钢板、钢管等材料的开口加工，开口较大，但精度较低。
3.氧气割方式：氧气割是指利用金属与氧气在高温下反应的原理进行切割，适用于切割较厚的金属材料，适用性较广。
三、常见坡口类型1.V型坡口：V型坡口是指将工件两侧倒角后形成的坡口，适用于焊接钢板、钢管等较大厚度的材料。
2.U型坡口：U型坡口是指将工件坡肩倒角后形成的坡口，适用于焊接较厚的工件，具有较高的焊缝强度。
3.J型坡口：J型坡口是指将工件一边倒角后形成的坡口，适用于焊接厚度较小的工件。
4.X型坡口：X型坡口是指将工件两侧倒角后形成的倒角坡口，适用于焊接对焊时间较紧的工件。
四、坡口选择原则1.根据焊接材料的厚度选择合适的坡口类型。
2.根据焊接方法选择合适的坡口类型。
3.根据焊接强度要求选择合适的坡口类型。
4.根据坡口的开口尺寸选择合适的坡口类型。
总结起来，焊接坡口加工是一项重要的工艺，在焊接过程中起到了连接材料、提高焊接强度和质量的重要作用。
焊接坡口加工要求
焊接坡口加工要求1.坡口准备焊接坡口加工的第一步是对坡口进行准备，包括坡口形状、尺寸和清洁度等方面的要求。
坡口应按照相关标准和设计要求进行设计和加工，确保焊接接头的质量和强度。
坡口的尺寸和形状要符合设计要求，并且保持一致性，以便于焊接作业。
在焊接前，必须清洁坡口，以去除油污、锈蚀和其他杂质，保证焊接的质量。
2.坡口角度焊接坡口加工中，坡口的角度是一个重要的参数。
坡口的角度决定了焊接接头的质量和强度。
不同类型的焊接接头需要不同的坡口角度。
一般来说，角焊缝的坡口角度通常为60度到70度，而者角焊缝的坡口角度通常为45度到60度。
确保坡口角度的准确性和一致性非常重要，以保证焊接接头的质量和强度。
3.坡口形状焊接坡口加工中，坡口的形状也是一个很重要的参数。
不同的焊接接头需要不同的坡口形状。
常见的坡口形状有V型坡口、X型坡口和U型坡口等。
坡口形状必须按照相关标准和设计要求进行设计和加工，以保证焊接接头的质量和强度。
不同的坡口形状会对焊接接头的质量和强度产生不同的影响，因此需要根据具体情况选择合适的坡口形状。
4.坡口尺寸焊接坡口加工中，坡口的尺寸也是一个重要的参数。
坡口的尺寸决定了焊接接头的质量和强度。
坡口尺寸应按照相关标准和设计要求进行设计和加工，以保证焊接接头的质量和强度。
坡口尺寸的准确性和一致性对于焊接接头的质量和强度非常重要。
在焊接坡口加工前，必须使用适当的测量工具进行测量，以确保坡口尺寸的准确性。
5.坡口清洁度焊接坡口加工中，坡口的清洁度也是一个重要的要求。
坡口必须保持清洁，以去除油污、锈蚀和其他杂质，确保焊接的质量。
在焊接坡口加工前，必须使用适当的清洁工具清洁坡口，以确保焊接接头的质量和强度。
只有保持良好的坡口清洁度，才能保证焊接接头的质量和强度。
总之，焊接坡口加工要求非常严格，包括坡口准备、坡口角度、坡口形状、坡口尺寸和坡口清洁度等方面的要求。
这些要求的严苛程度直接关系到焊接接头的质量和强度。
埋弧焊工艺标准
埋弧焊工艺标准
埋弧焊是一种在焊剂层下完成电弧焊接的方法。
在进行埋弧焊之前，需要进行一系列准备工作，包括焊件的坡口加工、待焊部位的表面清理、焊件的装配以及焊丝表面的清理、焊剂的烘干等。
具体标准如下：
1. 坡口加工：坡口加工要求按GB 986—1988执行，以保证焊缝根部不出现未焊透或夹渣，并减少填充金属量。
坡口的加工可使用刨边机、机械化或半机械化气割机、碳弧气刨等。
2. 待焊部位的清理：在焊前应将坡口及坡口两侧各20mm区域内及待焊部位的表面铁锈、氧化皮、油污等清理干净。
3. 焊件的装配：装配焊件时要保证间隙均匀，高低平整，错边量小，定位焊缝长度一般大于30mm，并且定位焊缝质量与主焊缝质量要求一致。
必要时采用专用工装、卡具。
4. 预热：当埋弧焊焊接的板厚在60mm以上时，焊前必须对焊道及两侧2倍板厚范围内预热，预热温度为100～150℃，板厚为40～60mm时，预热温度宜为60～80℃。
5. 保温：焊接完成前不得中途停止超过15分钟，当必须停止时，应采取保温措施缓冷，重新施焊前必须再次预热，层间温度控制在℃，焊接完后应采用保温棉及时进行保温。
此外，在焊接工艺上主要采取气保焊打底，埋弧自动焊填充及盖面，打底厚度根据板厚而定。
以上信息仅供参考，如需获取更多详细信息，建议查阅埋弧焊工艺标准书籍或咨询专业人士。
焊接坡口加工要求
焊接坡口加工要求一、坡口形状要求1.平整度要求：焊接坡口的平整度应符合设计要求，即坡口顶部与底部之间的垂直距离偏差不得超过规定范围。
2.尺寸要求：焊接坡口的长度和宽度应根据设计图纸要求进行精确定位，确保尺寸的准确性。
3.斜度要求：焊接坡口的斜度应符合设计要求，即坡口与焊接面之间的夹角不得超过规定范围。
二、坡口加工工艺要求1.坡口切割：坡口切割的切口应平整、垂直，不得有毛刺、裂纹等缺陷。
2.边坡处理：坡口边坡应平整、光滑，不得有明显的凹凸不平、剥离等现象。
边坡的宽度要符合设计要求。
3.坡口型式：根据焊接接头的要求选择合适的坡口型式，如V型坡口、U型坡口、K型坡口等。
坡口的型式要与焊接材料的特性相匹配，确保焊接质量。
4.坡口倒角：在焊接前，需要对坡口进行倒角处理，以去除尖锐的边角，提高焊接质量和焊接强度。
三、坡口表面清洁要求1.清洁度要求：焊接坡口表面应洁净无油污、锈蚀、氧化皮、尘土等杂质，确保焊接接头的质量。
2.清洗方法：清洗方法可以采用机械清洗、化学清洗或喷砂等方法，具体根据焊接材料和坡口的特性来选择合适的方法进行清洗。
四、焊缝预留量要求1.焊缝预留量：在焊接坡口加工中，需要根据焊接材料和焊接方式，预先确定好焊缝的预留量，以确保焊接过程中的材料收缩和变形。
2.预留量计算：预留量的计算需要根据材料的热胀冷缩系数、变形系数、焊接方法和焊缝长度等参数进行计算，具体根据设计要求进行不同的计算。
总结起来，焊接坡口加工要求包括坡口形状要求、坡口加工工艺要求、坡口表面清洁要求和焊缝预留量要求等方面。
只有合理满足这些要求，才能保证焊接接头的质量和连接强度。
