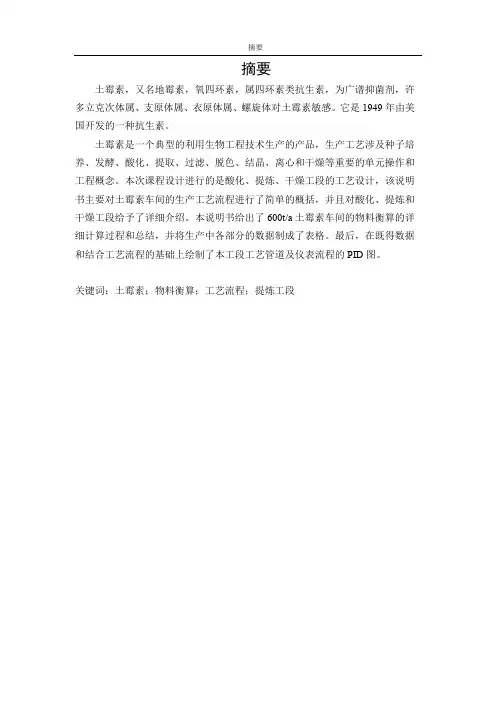

600吨土霉素生产课程设计

2.2.2
土霉素能和钙、镁等金属离子，某些季胺盐、碱等形成复合物沉淀。在发酵过程中，这些复合物积聚在菌丝中，在液体中的浓度不高。发酵结束后，土霉素大部分沉积在菌丝中，发酵液中很少。因此，应对土霉素发酵液进行酸化等处理，酸化将破坏细菌细胞壁结构，使菌丝中的单位释放出来，以保证产品收率和质量。此外，pH值是酸化工段中影响土霉素质量的主要因素,黄血盐钠的用量次之。
——土霉素湿品的总质量，；
——土霉素的折干效价，；
——土霉素的折湿效价，
根据以上已知数据 =1818.18kg；；
代入（3-1）式得：
解得：
3.2.2
查阅相关文献可知:5%氨水的密度 =980kg/m3，25%氨水的密度 =910kg/m3，由内差法计算得15%的氨水的密度 =945kg/m3。
2
2.1生产工艺流程图
2.2土霉素车间生产工艺流程详细介绍
土霉素的生产目前主要采用龟裂霉菌发酵产生。沙土管中或冷冻干燥管中保藏的种子首先经过实验室种子制备阶段获得一定数量和质量和孢子,然后经过生产车间种子制备阶段的一级种子罐和二级种子罐逐级扩大培养使孢子发芽、繁殖以获得足够数量的菌丝，最后将二级种子罐中的菌液接种到三级发酵罐中进行微生物发酵。种子的制备时需要注意培养基的产地、品种、培养的温度等条件对种子质量的影响。
1 文献综述
1.1土霉素的
土霉素为淡黄色的结晶性或无定形粉末，无臭，微溶于乙醇，极微溶于水，溶与氢氧化钠试液和稀盐酸中。土霉素的分子式：C22H24N2O9，分子量：460.44。其分子式如图1-1所示。
土霉素具有广谱抗菌性，能抑制多种细菌，是四环类抗生素。它是由龟裂链丝菌产生的，是典型的次级代谢产物。土霉素属于放线菌中的链霉菌属，他们具有发育零号的菌丝体，菌丝体分枝捂隔膜，直径约为0.4~1.0米，长短不一，多核。菌丝体有营养菌丝、气生菌丝和孢子丝之分，孢子丝分化成为分生孢子，而龟裂链丝菌的菌落为灰白色，后期生褶皱，成龟裂状。菌丝成树枝分支，白色，孢子灰白色，柱形[6]。

毕业设计-年产400吨土霉素发酵工段工艺设计

内蒙古科技大学本科生毕业设计说明书题目:年产400吨土霉素发酵工段工艺设计****:***学号:**********专业:生物工程班级:06-1班指导教师:赵宏宇讲师摘要本设计任务是年产400吨土霉素的发酵工段工艺设计。

土霉素是四环素类抗菌素的一种，是由龟裂链霉菌所产生的抗生素，对多种球菌和杆菌有抗菌作用，对立克次体和阿米巴病原虫也有抑制作用，用来治疗上呼吸道感染、胃肠道感染、斑疹伤寒、恙虫病等。

经查资料选择合理的生产工艺流程、设计方法、思路。

本设计主要内容包括:生产工艺选择，工艺计算（物料衡算，能量衡算，水、蒸汽用量，标准设备、非标准设备的尺寸计算，换热设备，压缩空气耗量等）、设备选型（标准、非标准设备）。

根据发酵罐的尺寸结构，选取合理的车间布局，公用工程、安全卫生与环境保护等为辅助工艺。

设计最后计算得到50m3的发酵罐7台，10 m3的种子罐4台，10 m3的补料罐2台，10 m3的氨水储罐2个，2.5 m3的泡敌罐2个以及1 m3的植物油罐2个。

共绘制了六张图:发酵罐装配图、种子罐装配图、物料流程图、工艺管道及仪表流程图、厂房车间布置图、设备一览表，完成设计说明书。

关键词:土霉素;发酵;生产;工艺设计The process design of the Oxytetracycline fermentation section with the capacity of 400 tons annuallyAbstractThe task was to design an annual output of 400 tons of Oxytetracycline fermentation process.Oxytetracycline is one of the tetracycline-type antibiotics. It was produced by Streptomyces rimosus antibiotics, which have antibacterial activity against Rickettsia pathogenic amoeba and insects, and can treat of upper respiratory tract infection, gastrointestinal tract infections , typhus, scrub typhus and so on. The design of the main included as follows: the selection of producting process , the process of calculation (material balance, energy balance, water, steam consumption, the standard equipment, the size of non-standard equipment, the heat transfer equipment, compressed air consumption), equipment selection(standard, non-standard equipment).According to the size of Fermentation tank, the structure of the plant layout a reasonable, public works and health and safety and environmental protection was selected as supporting technology. The calculation is: seven fermenters of 50 m3,four seeding tanks of 10 m3, two feeding tanks of 10 m3,two ammonia pitchers of 10 m3,two b.gpe tanks of 2.5 m3 and two plant oil tanks of 1 m3.The designed plot as follows: fermentor assembly diagram, assembly drawing of seed filling, material follow diagram, process piping and instrumentation flow diagram, plant layout workshop, equipment list, complete the design specification.Keywords:Oxytetracycline; Fermentation; Production; Process Design目录摘要 (I)Abstract (II)目录 (III)第一章引言 (1)第二章总论 (6)2.1指导思想 (6)2.2设计依据 (6)2.3 设计要求 (6)2.4设计步骤 (6)第三章土霉素概述 (8)3.1土霉素生产工艺流程简介 (8)3.2发酵工艺过程 (8)3.2.1种子制备 (8)3.2.2 培养基的配制 (9)3.3土霉素产品的分离纯化 (9)3.3.1土霉素纯化方法 (9)3.3.2土霉素的分离 (10)第四章工艺计算 (11)4.1 物料衡算 (11)4.1.1 培养及配比关系 (11)4.2 发酵车间物料衡算 (11)4.3 发酵罐公称容积 (12)4.3.1发酵罐公称容积 (12)4.3.2 发酵工段所需的发酵罐台数 (14)4.3.3每罐发酵液体积 (14)4.3.4 种子罐容积确定 (14)4.3.5 种子罐的台数 (15)4.4 热量计算 (15)4.4.1发酵过程中的热效应计算 (15)4.4.2 水的用量 (16)4.4.3 蒸汽耗量计算 (18)4.4.4 压缩空气耗量 (19)4.4.5 用电量的计算 (20)第五章典型设备计算 (21)5.1发酵罐 (21)5.1.1通用式发酵罐几何尺寸比例 (21)5.1.2发酵罐的装料容积及几何尺寸 (21)5.1.3搅拌器装置及轴功率 (22)5.1.4 发酵罐的换热设备 (24)5.1.5 发酵罐壁厚计算 (27)5.1.6接管设计 (28)5.2 种子罐 (30)5.2.1种子罐尺寸计算 (30)5.2.2 搅拌装置及轴功率 (31)5.2.3种子罐的换热设备 (33)5.2.4种子罐壁厚计算 (34)5.2.5接管设计 (36)5.2.6 种子罐支座的选择 (37)5.3 空气过滤器 (37)5.3.1空气过滤器的计算及设计 (37)5.3.2发酵罐的空气分过滤器系统设备的计算 (37)5.3.3种子罐的空气分过滤器系统设备的计算 (39)第六章通用设备的设计与选型 (41)6.1 液体输送设备选型 (41)6.1.1泵的分类和特点 (41)6.2 气体输送设备选型 (42)6.2.1空气压缩机选型 (42)第七章非标准设备的设计 (44)7.1 补料罐 (44)7.1.1设备容量的确定 (44)7.1.2基本尺寸的计算 (44)7.1.3 搅拌装置及轴功率计算 (44)7.1.5补料罐壁厚计算 (45)7.1.6支座的选取 (45)7.2 氨水储罐 (45)7.2.1设备容积的确定 (45)7.2.2基本尺寸计算 (45)7.2.3氨水罐壁厚的计算 (46)7.2.4支座的选取 (46)7.3 泡敌储罐 (46)7.3.1设备容积的确定 (46)7.3.2基本尺寸的确定 (46)7.3.3泡敌罐壁厚的计算 (47)7.3.4支座的选取 (47)7.4 植物油储罐 (47)7.4.1设备容积的确定 (47)7.4.2基本尺寸的确定 (47)7.4.3植物油储罐壁厚的计算 (47)7.4.4支座的选取 (48)7.5 配料罐 (51)7.5.1基本尺寸计算 (51)7.5.2泵的选取 (51)第八章车间布置设计与公用工程 (49)8.1 概述 (49)8.1.1 车间布置设计的内容和程序 (49)8.1.2 车间平面布置的内容和要求 (49)8.1.3 车间布置原则 (50)8.2 车间布置说明 (50)8.2.1 建筑 (50)8.2.2生产工艺 (50)8.2.3 安装要求 (51)8.3 供电工程 (51)8.3.1采暖和通风 (51)8.4 给排水 (52)8.4.1生产用水情况概述及要求 (52)8.4.2 排水系统的划分 (52)第九章设备设计选型 (53)9.1 概述 (53)9.2设备设计选型的原则 (53)9.3专业设备的设计选型 (53)9.3.1种子罐和发酵罐换热设备 (53)9.3.2空气净化设备 (54)9.3.3通用设备 (54)9.3.4非标准设备 (55)9.4设备材料选择原则 (55)第十章仪表控制方案 (56)10.1概述 (56)10.2发酵过程参数测量 (56)10.2.1化学参数 (56)10.2.2物理参数 (56)10.3控制系统与分析 (56)10.3.1pH值控制 (56)10.3.2补料控制 (56)10.3.3消泡系统 (57)第十一章能环保护与安全生产 (58)11.1三废处理 (58)11.1.1生产过程中“三废”排放情况 (58)11.1.2处理方案 (58)11.1.3控制噪声的基本方法 (58)11.2能源问题 (58)11.2.1能耗分析 (58)11.2.2节能措施 (58)11.3生产物料的性质 (58)11.3.1主要技术保安措施 (59)11.4车检维修 (59)参考文献 (60)附录 (62)致谢 (65)第一章引言1.1土霉素的研究背景及进展四环素类抗生素是具有非烷结构的一类广谱抗生素，为天然或半合成药物。

(完整word版)年产1300吨的土霉素原料药工厂设计(重点车间：提取)

本科毕业论文(设计）论文(设计）题目：年产1300吨的土霉素原料药工厂设计（重点车间:提取)学院：明德学院专业: 生物工程班级：生物071学号：072003110573学生姓名：张赟指导教师：吴鑫颖2011年6 月2 日贵州大学本科毕业论文(设计)诚信责任书本人郑重声明：本人所呈交的毕业论文（设计),是在导师的指导下独立进行研究所完成。

毕业论文（设计)中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。

特此声明.论文（设计)作者签名:日期：目录目录 (I)摘要....................................................................................................................... V II Abstract (VIII)总论 (1)1 设计任务 (1)2 设计依据 (1)3 设计原则 (1)4 生产规模 (1)5 工艺选择结论 (1)6 设计主要的技术经济指标 (12)第一章绪论 (14)1。

1 抗生素的定义 (14)1.2 抗生素发展简史 (15)1.3 土霉素综述 (16)1。

3。

1 土霉素简介 (16)1。

3。

2 土霉素的性状及理化性质 (17)1.4 土霉素的发展现状 (17)1.5 土霉素的市场分析 (17)第二章厂址选择 (19)2.1 厂址的重要性 (19)2。

2 厂址选择的原则 (20)2。

3 厂址选择的结果 (20)2。

4 所选定厂址的地理位置及气候环境资源简析 (21)2.4.2 环境资源 (21)第三章工艺论证 (24)3.1 工艺概述 (24)3.2 发酵工艺论证 (24)3.2.1 斜面孢子制备 (24)3.2.2 种子罐发酵 (25)3.2.3 培养基 (25)3.2。

4 发酵 (27)3.2。

5 空气除菌 (32)3.2。

6 发酵工艺总结 (34)3.3 提取工艺论证 (35)3.3.1 酸化过滤工艺流程 (35)3.3.2 脱色结晶工艺流程 (36)3。

年产吨土霉素工厂设计

年产吨土霉素工厂设计 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】年产5000吨土霉素工厂设计摘要土霉素(Terramycin)是四环素类抗生素的一种, 它是一类碱性广谱抗生素,它还有其他的名称，叫做盐酸地霉素、地灵霉素、氧四环素(英文/拉丁名称Oxytetracycline,OTC)等。

它是经过微生物发酵合成产生的,在治疗过程中具备某些副作用,能抵抗多种球菌和杆菌的感染,结晶粉末呈现出金黄色或灰白色。

目前,中国生产土霉素的量已占据世界榜首,占70%。

由于土霉素的临床用药副作用大，作为兽用药副作用不明显，所以如今土霉素在畜用用药方面需求量很大。

土霉素是链霉菌属，归类于放线菌种，它是微生物的次级代谢产物，从选育出来的高产菌株-龟裂链丝菌(streptomyces rimosus)的发酵液中提取得到。

本次生产工厂设计采用的是传统的提取方法，总共触及好几个重要的工程概念和单元操作；即依次进行种子的培育、发酵、酸化、提取、过滤、脱色、结晶、离心、脱水等。

众所周知,土霉素的生产工艺是应用酸化剂（草酸或磷酸)来调整pH值；再利用黄血盐-硫酸锌革除蛋白质等高分子杂质，净化发酵产物；然后用型号为122-2的树脂进行脱色，过滤净化土霉素滤液,最后把pH调到左右,通过结晶获得土霉素碱产品[1]。

本次设计按照以上所述的工艺流程，详细阐述了所需物料的多少，发酵车间和提取车间各个阶段的工艺操作以及设备选型。

自创了实践发酵车间的安排,由计算得出设计2个发酵车间，车间建筑为三层，每个车间安装的设备型号和数量都是经过详细计算的，并合理布置。

关键词:土霉素;物料衡算;设备选型;工艺流程;提炼工段Abstract:Terramycin is a class of tetracycline antibiotics, it is a class of basic broad-spectrum antibiotics, it also has other names, called doxorubicin, terpenycin, oxytetracycline (English / Latin name Oxytetracycline , OTC) and so on. It is produced by microbial fermentation synthesis, in the course of treatment with some side effects, can resist the infection of a variety of cocci and bacilli, crystalline powder showing golden or gray. At present, China's production of oxytetracycline has occupied the top of the world, accounting for 70%. As the clinical side effects of oxytetracycline large, as a veterinary side effects is not obvious, so now oxytetracycline in the use of livestock is a great demand. Oxytetracycline is Streptomyces,classified as actinomycetes, which is the secondary metabolite of microorganisms and is extracted from the fermented broth of the highly proven strain, the strain of streptomyces rimosus. The production plant design is the traditional extraction method, a total of several important engineering concepts and unit operations; that is, followed by seed cultivation, fermentation, acidification, extraction, filtration, decolorization, crystallization, centrifugation, dehydration and so on. It is well known that oxytetracycline production process is the use of acidifier (oxalic acid or phosphoric acid) to adjust the pH value; and then use the yellow blood salt - zinc sulfate to remove protein and other high molecular impurities, purify the fermentation products; and then model 122-2 resin Decolorization, filtration and purification of oxytetracycline filtrate, and finally the pH adjusted to or so, through the crystallization of oxytetracycline alkaline products [1].This design in accordance with the above described process, detailing the number of materials required, fermentation workshop and extraction workshop at all stages of the process operation and equipment selection. Since the creation of the practice of fermentation workshop arrangements, calculated by the design of two fermentation workshop, workshop building for the three, each workshop to install the equipment model and quantity are calculated in detail, and reasonable layout.Key words: oxytetracycline; material balance; equipment selection; process flow.目录第1章绪论现今，用于治疗家畜的药物以及饲料添加剂中都会用到土霉素, 使得畜禽的生长加快,加强畜禽的免疫力。

年产600吨土霉素碱生产车间扩初设计本科设计

年产660吨土霉素淀粉发酵工段工艺设计生物工厂课程设计470783

年产660吨土霉素淀粉发酵工段工艺设计生物工厂课程设计470783生物工程课程设计说明书题目：660t/a土霉素淀粉发酵工段工艺设计生物工艺课程设计任务书一、课程设计的性质与目的生物工程课程设计是一门以生物工艺学、生物工程设备以及相关科学理论和工程技术为基础的、综合性与实践性很强的应用性工程训练。

课程设计旨在加强学生对本课程及相关课程理论及专业知识的理解和掌握，训练并提高其在理论计算、结构设计、工程绘图、资料文献查阅、运用相关标准与规范及计算机应用等方面的能力；同时，为其它专业课程的学习和毕业设计（论文）奠定良好的基础。

二、课程设计要点1、确定生产工艺流程和工艺条件按照给定的设计任务，查阅有关资料、文献，搜集必要的技术资料，工艺参数和数据，进行生产方法的选择，工艺流程与工艺条件的确定。

选择、确定的原则主要有：合法性；技术先进性和成熟可靠性；经济合理性；安全性；结合实际情况。

2、就设计题目、确定的生产方法和基础数据进行产品生产过程的总物料衡算，列出物料衡算表。

3、绘制工艺流程图（1）要求以图解的形式表示出：设备形象示意图、大小及相互位置与距离，定性地标出物料去向，连接的管线，泵、阀门、电机的位置。

（2）物料用粗实线，设备、管线用细实线。

（3）列出设备一览表。

三、时间分配与计划进度1、设计期限1.5周2、时间分配指导教师讲解设计原则与程序，布置设计任务 0.5天查阅资料，拟定工艺流程、制定方案、熟悉了解和掌握设计原理 2天物料衡算 1.5天绘制设计图 2天整理编写设计说明书 2天合计 8天（1.5周）目录摘要-------------------------------------------------------------- 1 引言-------------------------------------------------------------- 1 第一章土霉素概述------------------------------------------------- 2 第二章土霉素的发酵工艺流程--------------------------------------- 32.1土霉素发酵工艺流程图（见附图）-------------------------- 32.2土霉素发酵工艺流程介绍---------------------------------- 42.2.1孢子的制备 ------------------------------------- 42.2.2种子制备 --------------------------------------- 42.2.3发酵培养基介绍 --------------------------------- 42.2.4发酵 ------------------------------------------- 5 第三章物料衡算--------------------------------------------------- 53.1总物料衡算---------------------------------------------- 53.1.1原始资料 --------------------------------------- 53.1.2总物料衡算 ------------------------------------- 93.2设备衡算------------------------------------------------ 93.2.1大罐的物料衡算 --------------------------------- 93.2.2中罐的物料衡算 -------------------------------- 133.2.3小罐的物料衡算 -------------------------------- 173.3酸化稀释过滤工序物料衡算------------------------------- 213.5 干燥工序物料衡算--------------------------------------- 24 第四章设备选型-------------------------------------------------- 254.1 工艺计算依据 ------------------------------------------ 254.2土霉素工艺设备计算------------------------------------- 264.2.1发酵罐 ---------------------------------------- 264.2.2补料罐 ---------------------------------------- 274.2.3通氨罐 ---------------------------------------- 284.2.4酸化罐 ---------------------------------------- 284.2.5稀释罐 ---------------------------------------- 294.2.6板框过滤机 ------------------------------------ 294.2.7脱色罐 ---------------------------------------- 304.2.8 液氨储罐-------------------------------------- 304.2.9结晶罐 ---------------------------------------- 304.2.10干燥器 --------------------------------------- 314.3发酵车间设备一览表------------------------------------- 314.4离心泵选型及管径--------------------------------------- 324.5管道设计选型------------------------------------------- 334.5.1通气管 ---------------------------------------- 334.5.2输液管 ---------------------------------------- 34 第五章安全生产及“三废”处理 ------------------------------------ 365.1安全生产----------------------------------------------- 365.2废水处理----------------------------------------------- 365.3废气的处理--------------------------------------------- 375.4废渣的处理--------------------------------------------- 37 参考文献--------------------------------------------------------- 37 致谢------------------------------------------------------------- 39 发酵车间设备一览表----------------------------------------------- 40年产660吨土霉素发酵工段工艺设计摘要土霉素又称为地霉素或氧四环素，英文名称Terramycin (Oxytetracycline)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

课程设计
题目：年产630吨土霉素工厂设计设计内容 30 页
图纸 4 张
指导老师：王兴广
学生姓名：杨北冬
学号： 20100412310064
所在班级：生物工程2班
年产630吨土霉素车间工艺设计
摘要：
土霉素是一种四环类广谱抗生素，有一定副作用。

目前，中国已成为世界上最大的土霉素生产国，占70%。

目前我国畜用土霉素需求量专门大。

本次设计为生产规模800吨/年的土霉素车间。

土霉素是微生物发酵产物，目前国内土霉素提取工艺为用草酸(或磷酸)做酸化剂调节pH值,利用黄血盐-硫酸锌作净化剂协同去除蛋白质等高分子杂质,然后用122#树脂脱色进一步净化土霉素滤液,最后调pH至4.8左右结晶得到土霉素碱产品。

本次设计也按照那个工艺流程，分为三级发酵、酸化、过滤、脱
色、结晶、干燥等。

设计中借鉴了实际发酵车间的布置，设计为3层车间，共安装5个发酵罐，1个酸化罐，2个二级种子罐，1个一级种子罐，1个通氨罐，2个补料罐，1个板框过滤器，1个结晶罐，脱色罐，喷雾式干燥器等等相关设备。

目录
第1章绪论
第1.1节引言
第1.2节设计目标任务
第1.3节本次设计的差不多内容
第2章工艺流程设计
第2.1节土霉素生产工艺流程简介
第2.2节土霉素生产总工艺流程图
第3章物料衡算
第3.1节土霉素总物料衡算
第3.2节土霉素发酵工序物料衡算
第3.3节土霉素酸化稀释过滤工序物料衡算第3.4节土霉素脱色结晶工序物料衡算
第4章设备选型
第4.1节发酵罐
第4.2节二级种子罐
第4.3节一级种子罐
第4.4节氨水储罐
第4.5节全料罐
第4.6节稀料罐
第4.7节储酸罐
第4.8节酸化罐
第4.9节稀释罐
第4.10节板框过滤机
第4.11节脱色罐
第4.12节结晶罐
第4.13节干燥器
第5章管道设计
5.1发酵罐(三级罐)的接管设计
5.2酸化设备的流体输送
5.3稀释设备的流体输送
5.4板框过滤设备的输送
5.5脱色工段的流体输送
5.6结晶过程的流体输送
5.7管道汇总表
第6章车间布置：
第7章结论
参考文献
第一章绪论
1.1 引言：
土霉素Terramycin (Oxytetracycline)是四环类抗生素，其在结构上含有四并苯的差不多母核，随环上取代基的不同或位置的不同而构成不同种类的四环素类抗生素。

分子式如图一所示，化学名：6-甲基-4-（二甲氨基）-3,5,6,10, 12,12a-六羟基-1,11二氧代-1,4,4a,5,5a,6，11,12a-八氢-2-并四苯甲酰胺。

土霉素属四环素类抗生素，广谱抑菌剂。

许多立克次
体属、支原体属、衣原体属、螺旋体对其敏感。

其他如放线菌属、炭疽杆菌、单核细胞增多性李斯特菌、梭状芽孢杆菌、奴卡菌属、弧菌、布鲁菌属、弯曲杆菌、耶尔森菌等亦较敏感。

临床上用于治疗上呼吸道感染﹑胃肠道感染﹑斑疹伤寒﹑恙虫病等。

常见副作用有：肝脏、肾脏毒性，中枢神经系统毒性，
斑丘疹和红斑等过敏反应，长期使用可致牙齿产生不同程度的变色黄染、牙釉质发育不良及龋齿（俗称四环素牙），B 族维生素缺乏等。

由于土霉素的广泛应用，临床常见病原菌对土霉素素
耐药现象严峻，同时由于其副作用严峻，现在临床上多用于兽用药
OH H
C
H 3O
OH
OH OH O
N(CH 3)2
CONH 2
图一土霉素分子
1.2设计目标任务
请设计年产630吨（成品含量： 99% ）土霉素工厂设计
一、基础数据
设计年产量M = 630t/a
成品效价U d = 1000单位/毫克
年平均发酵水平U f = 35000单位/毫升
年工作日m = 300d/a
1、发酵基础工艺参数
土霉素的发酵周期T为184小时，辅助时刻为10小时，
发酵中罐周期为44小时，辅助时刻4小时
发酵周期为35小时，辅助时刻3小时
接种比为20%，液体损失率为15%
大罐一个发酵周期内所需全料的量为：32m3
大罐一个发酵周期内所需稀料的量为：17m3
逃液、蒸发、取样、放罐损失总计为总料液的15%
大、中、小罐通气量分不为 2.0、1.5、0.65（每分钟内单位体积发酵液通入的空气的量）
氨氮的利用情况，培养20-40小时，每4小时补一次,每次10-15L，控氨水平在45mg/100ml以上
培养基配比：
2、提取差不多工艺参数
3.土霉素提取操作工艺参数一览表
1.3本设计差不多内容
1.3.1工艺流程设计
依照设计任务，查阅有关资料、文献，搜集必要的技术资料，工艺参数，进行生产方法的选择比较，工艺流程与工艺条件确定的论证。

简述工艺流程。

1.3.2工艺计算
物料衡算：每个工序画工艺流程简图，列出所有工艺参数，
计算，列出衡算表，发酵和提取列出物料衡算总表。

热量衡算：不要求
设备选型：大、中、小罐、通氨、补料罐的尺寸及数量；大罐的罐壁、封头、搅拌装置及轴功率。

提取工段各工序要紧设备尺寸及数量。

管道设计：大罐要紧接管设计，提取各种设备的要紧连接管道。

1.3.3完成初步设计时期图纸：设备流程图、车间平面布置图。

第二章工艺流程设计
2.1土霉素生产工艺流程简介
土霉素是微生物发酵产物，目前国内土霉素生产工艺要紧含发酵和提取两大步。

提取工艺为用草酸(或磷酸)做酸化剂调节pH值,利用黄血盐-硫酸锌作净化剂协同去除蛋白质等高分子杂质,然后用122#树脂脱色进一步净化土霉素滤液,最后调pH至
4.8左右结晶得到土霉素碱产品。

本次设计也按照那个工艺流程，分为三级发酵、酸化、过滤、脱色、结晶、干燥等。

2.2土霉素生产总工艺流程图
土霉素生产总工艺流程图
第三章物料衡算
℃
3.1总物料衡算
纯品土霉素的量：630×99% =623.7t/a
日产量：792/300= 2.079t/d
效价：623.7×109×1000 =6.237×1014单位/a
土霉素的生产过程总收率为99%
则发酵时的总效价：6.237×1014/99% =6.3×1014单位/a
发酵液的效价：35000单位/ml
发酵液的体积：6.3×1014/35000 =1.80×1010 ml =1.80×104 m3 3.2.1大罐的物料衡算：
每天发酵液的体积：
1.80×104/300=60.00m3/d
每天损失的体积：
60.00×15%/（1-15%）=10.59m3/d
加入氨水体积：培养20-40小时，每4小时补一次，每天共6次，每次15L，共计90L，既0.09 m3/d
大罐一个发酵周期内所需全料的量：32 m3，则一天内所需全料：32/(194/24)=3.96 m3/d
大罐一个发酵周期内所需稀料的量:17 m3，则一天内所需稀料料：。
