高低压电气设备的选择
浅谈高低压配电柜的特点及如何选型
浅谈高低压配电柜的特点及如何选型摘要：在经济发展的今天，我国配电设备的发展越来越快，伴随着变电所、配电室以及工业配电的建设，高低压配电柜也得到了广泛的应用。
本文就高低压配电柜的特点以及构成进行分析，并根据可靠性、实用性的原则阐述高低压配电柜优化选型,以供参考.关键词：高低压配电柜；特点;选型引言在对高低压配电柜进行选型的过程中，对柜体结构的分析，不仅可以有效的提高柜体制造质量，还有利于人们对柜体制造成本的控制，因此我们在对高低压配电柜进行选型的时候，人们都将柜体结构作为其基础，从而使得柜体固有的使用功能得到有效的提高。
不过在不同的环境下，人们对柜体结构的要求不尽相同，并且在不同的制造单位当中,加工人员所采用的工艺手段也存在着一定的差异，为此我们在对其进行生产制造当中，就要对其柜体结构和工艺特点进行分析，进而优化选型。
一、熟悉配电柜的结构对电气设计的重要性在电气设计与电气成套中,配电柜的结构与型号的选择是必不可少的工作.目前，用于低压与中压系统中的柜型可谓百花齐放，目不暇接,如何选择一个合适的柜型，是一个不可回避的经济技术问题，选用合理，做到既满足使用要求，又节约投资。
因为配电柜的壳体价格差别很大，合理的选用会带来较大经济效益，选择配电柜的壳体也有性价比问题。
另外，选择的合理，还会做到柜内元件与配电柜壳体很好的配合，使元件布置及布线合理、紧凑美观。
目前配电柜的型号繁多，光低压抽出式配电柜就有几十种之多，电气设计人员在电气设计时，有时无所适从，因此对各种配电柜的壳体的优劣、性能及特点进行梳理显得比较重要。
如何正确选择配电柜的壳体规格及型号，这是设计院或设计公司电气设计人员的短板，因这些设计人员对配电柜的结构并不十分了解，只是从开关成套厂家的产品样本中的说明及简单图片中了解一些,有鉴于此,对中低压配电柜的常用型号,规格及优缺点有作详细介绍的必要。
二、高压配电柜特点高压开关柜按断路器安装方式分为固定式和移开式（手车式）.目前常用的固定式为XGN15—12 及GG—1A 型，移开式高压柜是KYN28 型。
高海拔地区电气设备选型

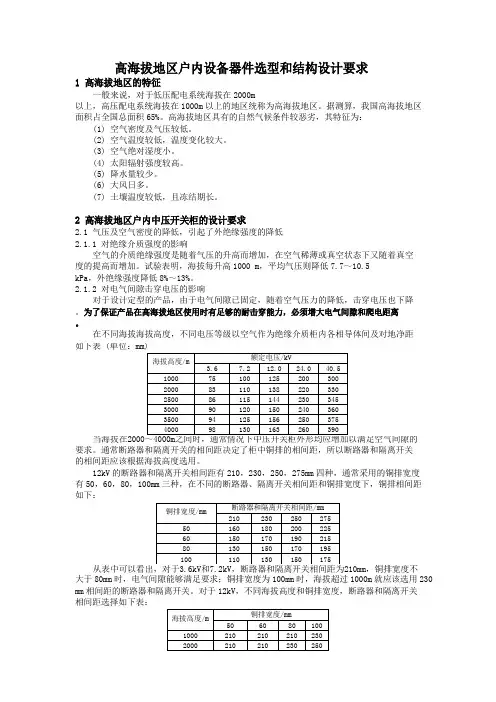

高海拔地区户内设备器件选型和结构设计要求1高海拔地区的特征一般来说，对于低压配电系统海拔在2000m以上，高压配电系统海拔在1000m以上的地区统称为高海拔地区。
据测算，我国高海拔地区面积占全国总面积65%。
高海拔地区具有的自然气候条件较恶劣，其特征为：(1)空气密度及气压较低。
(2)空气温度较低，温度变化较大。
(3)空气绝对湿度小。
(4)太阳辐射强度较高。
(5)降水量较少。
(6)大风日多。
(7)土壤温度较低，且冻结期长。
2高海拔地区户内中压开关柜的设计要求2.1气压及空气密度的降低，引起了外绝缘强度的降低2.1.1对绝缘介质强度的影响空气的介质绝缘强度是随着气压的升高而增加，在空气稀薄或真空状态下又随着真空度的提高而增加。
试验表明，海拔每升高1000m，平均气压则降低7.7～10.5kPa，外绝缘强度降低8%～13%。
2.1.2对电气间隙击穿电压的影响对于设计定型的产品，由于电气间隙已固定，随着空气压力的降低，击穿电压也下降。
为了保证产品在高海拔地区使用时有足够的耐击穿能力，必须增大电气间隙和爬电距离。
在不同海拔海拔高度，不同电压等级以空气作为绝缘介质柜内各相导体间及对地净距如下表(单位：当海拔在2000要求。
通常断路器和隔离开关的相间距决定了柜中铜排的相间距，所以断路器和隔离开关的相间距应该根据海拔高度选用。
12kV的断路器和隔离开关相间距有210，230，250，275mm四种，通常采用的铜排宽度有50，60，80，100mm三种，在不同的断路器、隔离开关相间距和铜排宽度下，铜排相间距如下：210mm，铜排宽度不大于80mm时，电气间隙能够满足要求；铜排宽度为100mm时，海拔超过1000m就应该选用230 mm相间距的断路器和隔离开关。
对于12kV，不同海拔高度和铜排宽度，断路器和隔离开关相间距选择如下表：选用。
注意，KYN28-12柜型如果选择了相间距为275mm的断路器，柜宽应选用1000mm。
高压低压配电柜的选型与设计原则
高压低压配电柜的选型与设计原则高压低压配电柜作为电力系统中的重要组成部分，承担着电能输送、分配、控制和保护的重要功能。
合理选型与设计可以保障电力系统的安全稳定运行。
本文将重点就高压低压配电柜的选型与设计原则进行探讨。
一、选型原则1. 电压等级匹配原则在进行高压低压配电柜的选型时，首先要根据电力系统的实际需求确定所需的电压等级。
在保证安全稳定运行的前提下，应尽量减小电能的传输损耗，降低系统的运行成本。
2. 额定电流适应原则对于高压低压配电柜的选型，还需考虑到负荷的大小。
根据负荷的需求，选择适合的额定电流，以确保电气设备的正常运行。
同时，还需考虑到电能负荷的变化范围，预留一定的容量，以便应对负荷峰值时的运行需求。
3. 功能匹配原则高压低压配电柜的选型还要根据系统的功能需求来确定。
根据电力系统的结构和组织形式，选择相应的配电柜类型，包括总配电柜、分支配电柜、电力仪表柜等。
同时，根据具体功能需求，还需考虑到柜体的结构和尺寸，以满足设备的布置要求。
4. 生产厂家信誉原则在选型过程中，要选择有一定声誉和信誉的生产厂家。
只有优秀的生产厂家，才能提供可靠的高压低压配电柜，保证其质量和性能达到设计要求，长期稳定运行。
二、设计原则1. 合理布局设计高压低压配电柜的设计应考虑合理的布局，以满足设备的安装和维修要求。
应按从上至下、从进线至出线的顺序合理布置设备，避免干扰和交叉影响。
同时，还需考虑通风散热和防火措施，确保设备的安全可靠运行。
2. 可靠接地设计高压低压配电柜的设计还需考虑到接地系统。
合理设计接地系统，能够有效地分散和消除电力系统中的漏电流和雷击流，提高系统的安全性能。
应根据实际需求选择合适的接地方式，并严格按照相关标准和规范进行设计和施工。
3. 安全保护设计在高压低压配电柜的设计中，安全保护是至关重要的。
应充分考虑到电气设备的安全性能，包括过电压保护、过载保护、短路保护等。
在设计过程中，还需合理选择并配置保护设备，以及完善的监测和报警系统，确保及时发现和处理故障。
低压电器的选择
低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。
低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。
对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。
１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。
１）熔断器的型号很多，一般根据使用场所的条件进行选择。
ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。
额定电流为１５～１０００Ａ。
Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。
ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。
额定电流为１～２００Ａ。
ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。
尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。
额定电流为50～1000Ａ。
ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。
高压低压配电柜的电力设备选型与配置指南
高压低压配电柜的电力设备选型与配置指南电力设备在现代社会中扮演着至关重要的角色，而高压低压配电柜是电力设备系统中不可或缺的一部分。
为了确保电力供应的安全和高效运行，正确的电力设备选型和配置是至关重要的。
本指南将为您提供关于高压低压配电柜电力设备选型和配置的详细信息。
1. 选型前的准备工作在选型和配置电力设备之前，首先需要进行一些准备工作。
具体包括以下几个方面：1.1 了解电力需求要确保选择适合的电力设备，首先需要了解实际的电力需求。
这需要考虑到负载类型、负载容量、电压要求以及功率因数等因素。
1.2 了解电力设备的规格要求在选型和配置电力设备时，了解电力设备的规格要求是必要的。
这包括电流负载能力、断路器的额定短路容量、电气保护装置的类型和标准等。
2. 高压低压配电柜的电力设备选型在选型电力设备时，应该考虑以下几个主要因素：2.1 负载特性不同的负载类型对电力设备的要求不同。
例如，电动机负载需要更高的起动电流和额定功率，而照明负载则需要较低的起动电流。
因此，在选型时需要根据实际负载情况进行合适的选择。
2.2 负载容量负载容量是选型电力设备的关键因素之一。
需要根据实际负载的容量大小选择合适的电力设备，以确保正常的电力供应。
2.3 电压要求在选型电力设备时，需要考虑实际的电压要求。
电压要求可能因地区和使用环境而异，因此需要选择适当的电力设备以满足电压要求。
2.4 功率因数功率因数是电力设备效率的重要指标之一。
较高的功率因数意味着更高的能效和更稳定的电力供应。
在选型时，应优先考虑功率因数较高的电力设备。
3. 高压低压配电柜的电力设备配置3.1 断路器和保护装置配置断路器和保护装置是高压低压配电柜中最关键的电力设备之一。
合适的断路器和保护装置配置可以确保电力供应的安全和稳定运行。
根据所选电力设备的负载容量和负载特性，配置合适的断路器和保护装置。
3.2 电容器配置电容器可以提高电力因数，减少电力系统中的无功功率。
高低压变配电设备技术规范

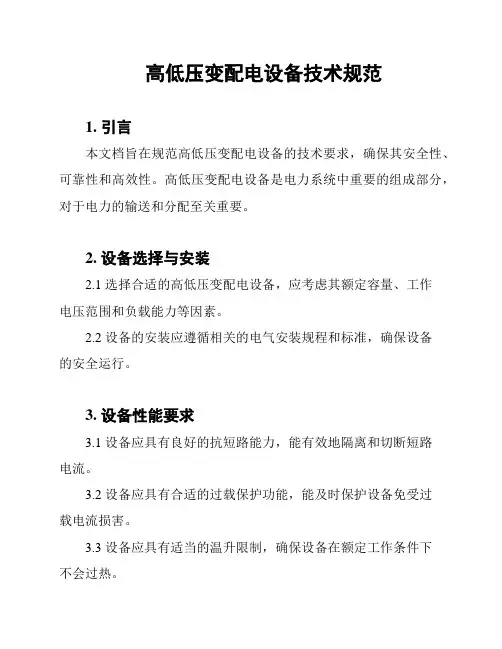

高低压变配电设备技术规范1. 引言本文档旨在规范高低压变配电设备的技术要求，确保其安全性、可靠性和高效性。
高低压变配电设备是电力系统中重要的组成部分，对于电力的输送和分配至关重要。
2. 设备选择与安装2.1 选择合适的高低压变配电设备，应考虑其额定容量、工作电压范围和负载能力等因素。
2.2 设备的安装应遵循相关的电气安装规程和标准，确保设备的安全运行。
3. 设备性能要求3.1 设备应具有良好的抗短路能力，能有效地隔离和切断短路电流。
3.2 设备应具有合适的过载保护功能，能及时保护设备免受过载电流损害。
3.3 设备应具有适当的温升限制，确保设备在额定工作条件下不会过热。
3.4 设备应具有良好的绝缘性能，能对抗电气击穿和漏电现象。
3.5 设备应具有合理的能耗指标，尽可能减少能源浪费。
4. 设备维护与检修4.1 定期对设备进行检查和维护，确保其正常运行和安全性。
4.2 在设备发生故障或异常情况时，及时采取修复措施，避免进一步损坏或安全风险。
4.3 对设备进行定期的试验、校准和保养，提高设备的可靠性和寿命。
5. 安全与防护5.1 设备应具备良好的安全防护措施，以避免人身伤害或设备损坏。
5.2 设备的操作人员应接受相关的培训和指导，熟悉设备的操作规程和应急处理方法。
5.3 设备应具备适当的防雷与接地保护，以减少雷击和电气感应等风险。
6. 环境保护和可持续性6.1 设备应符合相关的环境保护法规和标准，降低对环境的污染和影响。
6.2 设备应支持与其他能源系统的协同工作，提高能源利用效率和可持续性。
7. 监测与控制系统7.1 设备应配备有效的监测和控制系统，以实时监测设备的状态和性能。
7.2 控制系统应具备灵活性和扩展性，以适应系统的变化和需求。
8. 文件记录与归档8.1 对设备的设计、安装、维护和检修等工作应进行详细的记录和归档。
8.2 相关文件应妥善保存，以备查阅和参考。
9. 引用标准与法规9.1 在设备选型和设计中，应参考相关的国家标准和法规。
高压低压配电柜的电气设备选型与配置原则
高压低压配电柜的电气设备选型与配置原则配电柜是电力系统中重要的组成部分，起到对电能进行控制、保护和分配的作用。
在配电柜的设计与配置中，电气设备的选型与配置是非常关键的环节。
本文将探讨高压低压配电柜的电气设备选型与配置原则，以指导工程师们在实际工程项目中的决策。
一、设备选型原则1. 根据负载需求合理选型在进行设备选型时，首先需要根据负载的需求来确定所需的电气设备的额定容量。
包括负载的功率、电流及电压等参数。
通过计算和预测，选择与负载需求相匹配的电气设备，以保证其正常运行和可靠性。
2. 考虑负载特性和可扩展性除了满足负载需求外，还应结合负载的特性来选择设备。
例如，对于具有高启动电流的负载，需要选用具有较高的额定容量的开关设备。
另外，还需要考虑到负载的可扩展性，以便在以后需要增加负载时能够方便地进行扩展。
3. 综合考虑可靠性和经济性在设备选型时，需要综合考虑设备的可靠性和经济性。
可靠性是指设备在长期运行中的可靠性和稳定性，包括设备的质量、品牌信誉等因素。
在经济性方面，需要考虑设备的价格、维护成本和性能与价格的匹配程度，以在满足要求的前提下选择性价比较高的设备。
二、设备配置原则1. 适当配置备用设备为了确保系统的可靠性和连续性，配电柜中应适当配置备用设备。
备用设备可根据负载的重要性和运行的关键性来确定。
对于关键负载，如医院、数据中心等，备用设备的配置应更加重视，以备发生故障时能够及时切换。
2. 合理分配设备功能在配置设备时，需要合理分配设备的功能。
通常配电柜中包括断路器、接触器、熔断器、断路器等多种设备。
断路器用于过载和短路保护，接触器用于控制回路的开关，而熔断器则用于过载保护。
根据不同的负载需求和保护要求，合理配置各种设备，以实现对负载的控制和保护。
3. 考虑维护和检修的便利性在设备配置时，还需要考虑维护和检修的便利性。
合理的布局和配置可以提高设备的可操作性，降低日常维护和检修的难度。
例如，对于具有较高维护频率的设备，应将其布置在易于维修和更换的位置上，以方便维护人员进行操作。
10KV变配电室高低压开关及电气设备选择的注意事项
10KV变配电室高低压开关及电气设备选择的注意事项摘要：在电力系统当中，变配电室非常的重要。
其能够很大程度的决定电力系统的收益和安全性。
同时，变配电室能够有效的让电网与负荷取得联系，具有合理分配电能的功能。
另外，如何选用高低压开关，将决定配电房中对电气设备的选用情况，而且变配电室电器投入情况，也会对配电装置的布置起到决定性作用。
那么下面我们就以10kv变电室为例，来具体的讨论一下高低压开关及电气设备选择方面的问题。
关键词：变配电室；高压开关；开关选型变配电室作为10kV变配电系统里的重要构成部分，具有极其关键的作用。
变配电室设备具有非常多的种类，尤其是高低压开光方面特别的突出，不过设备在运行之间的相互配合方面还存在一定的问题，这因此让运行工作出现了不小的难题。
这些年以来，由于我国电网建设水平的进一步提高，让变配电室设备越来越规范化。
那么下面我们就来具体的讨论一下10KV变配电室高低压开关及电气设备选择方面的问题。
一高压开关1.1负荷开关负荷开关只是作为开断关合工作电流的开关，在我国已经被采用了很多年，在最开始使用的时候，主要分为两种类型，分别为产气式以及压气式。
而从上世纪90年代开始，我国便普遍开始采用真空负荷开关，由于真空负荷开关具有很好的可靠性，所需要的成本也不高，所以得到了诸多使用者的青睐。
1.2负荷开关-熔断器组合电器负荷开关-熔断器组合的主要作用，就是能够对变压器的开关设备起到保护效果。
而里面的负荷开关仅仅能够开断和关合工作电流，开断能力会受到一定程度的限制，不过短路保护功能通常情况下是依靠熔断器来实现的。
负荷开关和熔断器中间具有过电流区域，在此区域当中，一定要让负荷开关和熔断器之间形成有效的配合，如此一来就能够对配电系统实现保护作用。
1.3断路器中压断路器能够对短路电流具有开断的作用，对灭弧以及绝缘这两种介质类型进行分析能够看出，中压短路器一共具有两种类型，分别为SF6断路器以及真空断路器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
i 式中： mc — 断路器的额定关合电流（kA）。
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
14/56
高压开关设备的选择
2.2 高压隔离开关的选择
例：试选择如图所示变压器 10.5kV侧高压断路器QF和高压隔离 开关QS。已知图中K点短路时 I’’=I∞=4.8kA,继电保护动作时 间tp=1S。拟采用快速开断的高压 断路器，其固有分闸的时间 ttr=0.1S, 采用弹簧操作机构。
2．电气设备的额定电流电气设备的额定电流不 小于该回路的最大持续工作电流或计算电流。
3.选择电气设备时还应考虑设备的安装地点、环 境及工作条件，合理地选择设备的类型，如户内 户外、海拔高度、环境温度及防尘、防腐、防爆 等。
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
低压熔断器 √
√
√
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
返1回0/56
高压开关设备的选择
高压断路器、负荷开关、隔离开关和 熔断器的选择条件基本相同，除了按电 压、电流、装置类型选择，校验热、动 稳定性外，对高压断路器、负荷开关和 熔断器还应校验其开断能力。
t— 设备的热稳定时间。
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
5/56
电气设备选择的一般原则
2．短路动稳定校验
当短路电流通过电气设备时，短路电流产
生的电动力应不超过设备的允许应力，即满足 动稳定的条件
ish imax 或
I sh Imax
式中： ish ， Ish—— 短路电流的冲击值和冲击有 效值;
高压断路器 √ 高压负荷开关 √
选择项目
额定 电流 (A)
装置类型 (户内/户
外)
√
√
√
√
准确 度级
校验项目
短路电流
开断
能力 热稳定 动稳定 (kA)
二次 容量
√
√
√
√
√
√
高压隔离开关 √
√
√
√
√
高压熔断器 √
√
√
√
电流互感器 √
√
√
√
√
√
√
电压互感器 √
√
√
√
母线
√
√
√
√
电缆
√
√
√
支柱绝缘子 √
√
1.3 常用电气设备的选择及校验项目 供配电系统中的各种电气设备由于工
作原理和特性不同，选择及校验的项目 也有所不同，常用高低压设备选择校验 项目如下：
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
8/56
电气设备选择的一般原则
设备名称 额定
电压 (kV)
2/56
电气设备选择的一般原则
按正常工作条件下选择额定电流、 额定电压及型号等，按短路情况下校验 开关的开断能力、短路热稳定和动稳定。
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
3/56
电气设备选择的一般原则
1.1 按正常工作条件选择电气设备
1．电气设备的额定电压电气设备的额定电压不 得低于所接电网的最高运行电压。
即：
S S OFF
或
k ·max
IOFF
I（3） k ·max
最大短式路中容：量；I（k3·m）ax ， Sk·max
开断容量。
IOFF ， SOFF
— 三相最大短路电流与 — 断路器的开断电流与
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
7/56
电气设备选择的一般原则
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
11/56
高压开关设备的选择
2.1 高压断路器的选择 1. 断路器的种类和类型
高压断路器应根据设备安装的条件，环境 等来选择断路器的类型和种类。常用的断路器 类型主要有少油断路器、真空断路器、SF6断 路器，由于真空断路器、SF6断路器技术特性 比较好，少油断路器已经逐渐被它们代替。
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
12/56
高压开关设备的选择
2. 开断电流选择
高压断路器运行时应可以开断短路电流，
所以断路器的额定开断电流应不小于短路电流 周期分量的有效值，实际计算中我们一般根据 次暂态电流来进行选择，即：
IOFF≥
或
SOFF ≥ I
电气设备的选择
订阅号：电力工程技术（china-
dianli）
1
技术/商务合作+V：dianli936
电气设备的选择
1 电气设备选择的一般原则 2 高压开关设备的选择 3 低压开关电器选择 4 母线、支柱绝缘子和穿墙套管选择 5 互感器的选择
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
√
穿墙套管
√
√ 订阅号：电√力工程技术（china-dian√li）
√
技术/商务合作+V：dianli936
9/56
电气设备选择的一般原则
设备名称
额定电 额定电
短路电流
开断能力
压(V) 流(A) 热稳定 动稳定
(kA)
低压断路器 √ 低压负荷开关 √ 低压刀开关 √
√ （√） （√） √ √ （√） （√） √ √ （√） （√） √
式中： I ，S —— 短路电S流 与短路容量的次暂
态值；
I 量。
，S OFF OFF
——
断路器的开断电流与开断容
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
13/56
高压开关设备的选择
3. 短路关合电流的选择
为了保证断路器在关合短路时的安全，断路 器的额定关合电流需满足：
imax ，I max—— 设备允许的通过的极限电 流峰值和有效值。
订阅号：电力工程技术（china-dianli） 技术/商务合作+V：dianli936
6/56
电气设备选择的一般原则
3．开关设备断流能力校验
对要求能开断短路电流的开关设备，如断路器、熔 断器，其断流容量不小于安装处的最大三相短路容量，
4/56
电气设备选择的一般原则
1.2 按短路情况进行校验
1．短路热稳定校验
当系统发生短路，有短路电流通过电气设备时，导
体和电器各部件温度(或热量) 不应超过允许值，即满足
热稳定的条件
I
2
tima
I
2 t
t
式中： I∞— 短路电流的稳态值；
tima—短路电流的假想时间；
It— 设备在t秒内允许通过的短时热稳定电流；
