室内设计基础图画法ppt课件
合集下载
室内设计制图完整ppt课件
半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。半径 数字前应加注半径符号“R”。
标注圆的直径时，直径数字前应加符号“Φ ”。在圆内标注的直径尺 寸线应通过圆心，两端画肩头指至圆弧。标住较小圆的直径时，可标住在 圆外。
角度的尺寸线以圆弧线表示，该圆弧的圆心是该角的顶点，角的两个 边为尺寸界线。角度的起止符号应以箭头表示，如果没有足够位置画箭头 ，可以用圆点代替。角度数字应水平方向注写。
2、拉丁字母和数字 在设计图纸中，所有涉及的拉丁字母、阿拉伯数字与罗马数字都可
按需要写成直体字或斜体字，斜体字斜度应是从字的底线逆时针向上 倾斜75度角，拉丁字母、阿拉伯数字。字高应不小于3.5mm。
.
图样中的汉字采用长仿宋体，并应采用国家公布的简化汉字。 长仿宋体的字高与字宽的比例大约为1: 0.7。
.
第一章 设计制图基础知识
.
绘图工具 1）图板 与所画图纸幅面相当，有不同规格大小。固定图纸时应尽量靠左，以减
小制图误差。 2）丁字尺 要紧靠图板左侧，不能靠在其它侧向使用。用丁字尺画水平线的顺序是
自上而下依次画。笔道由左向右。 3）三角板 用三角板画垂直线时，笔道由下而上。 4）比例尺 又称“三棱尺” 5）圆规 6）针管笔:0.4mm,0.2mm,0.1mm
INTERIOR DESIGN ENGINEERING DRAWING .
INTERIOR DESIGN ENGINEERING DRAWING
二、图线
（一）线宽及线性 我们所绘制的工程图样是由图线组成的，为了表达工程图样的不同内容，并能够分清
主次，须使用不同的线型和线宽的图线。 每个图样绘制前，应根据复杂程度与比例大小，先确定基本的线宽b,再选用表中相应的线
详图可以是平、立、剖面图中的某一局部放大（大样图）。也可以是某一断面、某一建筑 的节点（节点图）。
标注圆的直径时，直径数字前应加符号“Φ ”。在圆内标注的直径尺 寸线应通过圆心，两端画肩头指至圆弧。标住较小圆的直径时，可标住在 圆外。
角度的尺寸线以圆弧线表示，该圆弧的圆心是该角的顶点，角的两个 边为尺寸界线。角度的起止符号应以箭头表示，如果没有足够位置画箭头 ，可以用圆点代替。角度数字应水平方向注写。
2、拉丁字母和数字 在设计图纸中，所有涉及的拉丁字母、阿拉伯数字与罗马数字都可
按需要写成直体字或斜体字，斜体字斜度应是从字的底线逆时针向上 倾斜75度角，拉丁字母、阿拉伯数字。字高应不小于3.5mm。
.
图样中的汉字采用长仿宋体，并应采用国家公布的简化汉字。 长仿宋体的字高与字宽的比例大约为1: 0.7。
.
第一章 设计制图基础知识
.
绘图工具 1）图板 与所画图纸幅面相当，有不同规格大小。固定图纸时应尽量靠左，以减
小制图误差。 2）丁字尺 要紧靠图板左侧，不能靠在其它侧向使用。用丁字尺画水平线的顺序是
自上而下依次画。笔道由左向右。 3）三角板 用三角板画垂直线时，笔道由下而上。 4）比例尺 又称“三棱尺” 5）圆规 6）针管笔:0.4mm,0.2mm,0.1mm
INTERIOR DESIGN ENGINEERING DRAWING .
INTERIOR DESIGN ENGINEERING DRAWING
二、图线
（一）线宽及线性 我们所绘制的工程图样是由图线组成的，为了表达工程图样的不同内容，并能够分清
主次，须使用不同的线型和线宽的图线。 每个图样绘制前，应根据复杂程度与比例大小，先确定基本的线宽b,再选用表中相应的线
详图可以是平、立、剖面图中的某一局部放大（大样图）。也可以是某一断面、某一建筑 的节点（节点图）。

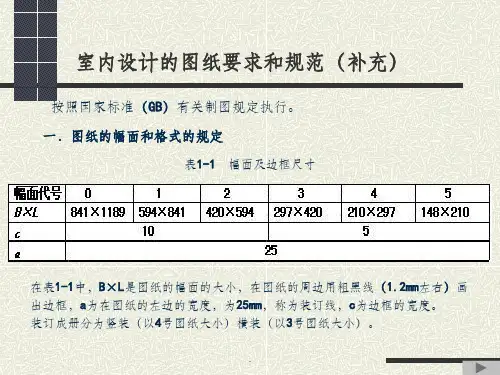

室内设计制图要求及规范ppt课件
1．汉字 采用长仿宋体。字高与字宽的比约为3：2。 字体要求：横平竖直，字体端正，疏密得当，间隔均匀。 长仿宋体的号数用字体高度（单位为mm）表示，分为20、14、10、 7、5、3.5和2.5七种。 2．数字 数字分直体和斜体两种。斜体字向右倾斜与垂直线夹角约15°左右。 3．英文字母 英文字母也分成直体和斜体两种，斜体也是与垂直线夹角约15°左右。 英文字母分大写和小写，大写显得庄重稳健，小写显得秀丽活泼，应根据 场合和要求选用。
.
.
.
.
图例线（填 充线） 标注线
线宽
0.3-0.4左右
外线0.09-0.13 内线（填充线） 0.05 0.05
0.05-0.09
名称 线宽
引出线 0.05-0.09
折断线 0.05
文本
同标注线或另设
图名下划 下细线为0.05-0.09 线
上粗线为0.4-0.6
十二．室内设计图纸内容及绘图步骤
3、根据不同的线型要求，选择相应图层绘图； 绘图顺序为：平面图、立面图、详图、效果图
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下（见下表）
.
.
.
平面图
名称
墙线 后隔墙 图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
表中的b为所绘制的本张图纸上可见轮廓线设定的宽度，b=0.4-0.8mm。
.
四．剖面符号的规定
在绘制图样时，往往需要将形体进行剖切，应用相应的剖面符号 表示其断面，如图所示。
.
.
.
.
图例线（填 充线） 标注线
线宽
0.3-0.4左右
外线0.09-0.13 内线（填充线） 0.05 0.05
0.05-0.09
名称 线宽
引出线 0.05-0.09
折断线 0.05
文本
同标注线或另设
图名下划 下细线为0.05-0.09 线
上粗线为0.4-0.6
十二．室内设计图纸内容及绘图步骤
3、根据不同的线型要求，选择相应图层绘图； 绘图顺序为：平面图、立面图、详图、效果图
➢ 设图层时先选颜色、后定线型、再设线宽 ➢ 常用线型宽值如下（见下表）
.
.
.
平面图
名称
墙线 后隔墙 图名下划 线
门、窗、 家具
电器、卫 生洁具
线宽
0.3-0.4左右 0.2左右 上粗线为0.4-0.6 下细线为0.05-0.09 外轮廓线0.09-0.13 内线(填充线) 0.05 外轮廓线0.09左右 轨迹线(填充线) 0.05
表中的b为所绘制的本张图纸上可见轮廓线设定的宽度，b=0.4-0.8mm。
.
四．剖面符号的规定
在绘制图样时，往往需要将形体进行剖切，应用相应的剖面符号 表示其断面，如图所示。
室内设计制图ppt课件
平面图的内容与方法
一 平面图包含的内容：
房间的分隔与组合，墙、柱、隔断、门窗及开启方式 楼梯、电梯、自动扶梯、室内台阶的位置与形式 家具、陈设、卫生洁具及所有固定的设备 水池、喷泉、瀑布、假山、绿化等景物 地坪的变化及地面的划分与做法 表示剖面位置及剖视方向的剖面符号及编号或立面指向符号 表示房间开间、进深以及主要家具、设备的尺寸 各个房间的名称，特殊家具及地面材料标注 图名与比例 指北针
二. 被剖到楼地面
作为底界面的楼地面， 用一 条粗实线表示出上表面
二. 顶界面
顶界面顶棚有两种表示方法：
1。表达梁、板、顶棚，能表达出结构、构造关系
2。只画顶棚的内轮廓
处于正面的柱子、墙面 以及所有构配件
正投影方法， 画其轮廓及装饰线
立面图的数量
原则上画房间四个立面。设计简单时画主要立面
立面图的选取：
2。剖面详图法、局部放大法。表达复杂的墙面、柱面的 做法与构造
立面图的尺寸和线型
尺寸： 标主要竖向尺寸和标高
线形：墙的内轮廓线为中粗线 家具、设备与构件等的轮廓线为中线 家具、设备与构件的装饰线为细线 尺寸、标注为细线
详图的内容与画法
详图的概念：
详图包含的内容：
墙面详图 柱面详图 建筑构配件详图 设备设施详图 造景详图 家具详图 楼、电梯详图 灯具详图 等
位置选在最有效的部位,即能充分反映室内的空间、构件以及 装饰、装修等部位。 选室内中最复杂、最精彩、最有代表性 的部位表示出来。
当垂直界面较长， 某一部分用处不大时， 允许截选其中一段。 并断掉的地方画折断线
立面图的图名：
立面图下应标注图名和比例
三种标法：
墙面、柱面的材料与做法
室内设计手绘教学PPT课件
.
18
室内空间表现作品欣赏
.
19
室内空间表现作品欣赏
.
20
室内空间表现作品欣赏
.
21
室内空间表现作品欣赏
.
22
室内空间表现作品欣赏
.
23
室内空间表现作品欣赏
.
24
室内空间表现作品欣赏
.
25
室内空间表现作品欣赏
.
26
室内空间表现作品欣赏
.
27
室内空间表现作品欣赏
.
28
室内空间表ห้องสมุดไป่ตู้作品欣赏
.
29
室内空间表现作品欣赏
.
30
室内空间表现名师作品欣赏
.
31
室内空间表现作品欣赏
.
32
室内空间表现作品欣赏
.
33
.
11
室内空间表现技法彩铅前台——步骤图
.
12
室内空间表现技法马克笔前台——步骤图
.
13
室内空间表现技法马克笔卧室——步骤图
.
14
室内空间表现技法马克笔卧室——步骤图
.
15
室内空间表现技法马克笔餐厅——步骤图
.
16
室内空间表现技法马克笔餐厅——步骤图
.
17
室内空间表现技法马克平面图——步骤图
.
1
线条的练习
.
2
基础元素分类钢笔表现技法
.
3
空间透视表现:一点及一点斜透视
.
4
空间透视表现:两点透视
.
5
空间透视表现:精彩线稿分享
.
6
马克笔基础表现技法
室内设计施工图完整版(PPT144页)
41
平面布置图表达内容有：
1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明
• 3、平面图的标 注
• 在平面图中应 注写各个房间的 名称；房间开间、 进深以及主要空 间分隔物和固定 设备的尺寸；不 同地坪的标高； 立面指向符号；
平面布置图的画法步骤：
1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁 具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索 引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿 化等 6、描粗整理图线
室内设计施工图完整版(PPT144页)
第二章 室内设计施工图
室内设计施工图完整版(PPT144页)
形体表达方法
• 沿用建筑工程制图形体表达方法 • 装饰设计制图较多使用平面图：
水 建筑平面图（依据）
镜
平 剖
装饰平面图
： 像
视
顶棚平面图
视
图
图 铺装平面图
详
平面索引图
图
的
室 内 墙 面
构 件 或立 面 图
•
常 用 灯 光 照 明 图 例
• 常用开关、插座图例
ቤተ መጻሕፍቲ ባይዱ
定位轴线及其编号
•
建筑施工图中的定位轴线是施工定位、放线的重要依
据。凡是承重墙、柱子等主要承重构件都应画上轴线来确
定其位置。
•
圆应用细实线绘制，直径为8～10mm。定位轴线应
用细单点长划线绘制。
平面布置图表达内容有：
1、建筑主体结构 2、各功能空间的家具的形状和位置 3、厨房、卫生间的橱柜、操作台、洗手台、浴缸、坐便器等形状和位置 4、家电的形状、位置 5、隔断、绿化、装饰构件、装饰小品 6、标注建筑主体结构的开间和进深等尺寸、主要装修尺寸 7、装修要求等文字说明
• 3、平面图的标 注
• 在平面图中应 注写各个房间的 名称；房间开间、 进深以及主要空 间分隔物和固定 设备的尺寸；不 同地坪的标高； 立面指向符号；
平面布置图的画法步骤：
1、选比例、定图幅 2、画出建筑主体结构平面图 3、画出厨房设备、家具、卫生洁 具、电器设 备、隔断、装饰构件等的布置 4、标注尺寸、剖面符号、详图索 引符号、图例名称、文字说明 5、画出地面的拼花造型图案、绿 化等 6、描粗整理图线
室内设计施工图完整版(PPT144页)
第二章 室内设计施工图
室内设计施工图完整版(PPT144页)
形体表达方法
• 沿用建筑工程制图形体表达方法 • 装饰设计制图较多使用平面图：
水 建筑平面图（依据）
镜
平 剖
装饰平面图
： 像
视
顶棚平面图
视
图
图 铺装平面图
详
平面索引图
图
的
室 内 墙 面
构 件 或立 面 图
•
常 用 灯 光 照 明 图 例
• 常用开关、插座图例
ቤተ መጻሕፍቲ ባይዱ
定位轴线及其编号
•
建筑施工图中的定位轴线是施工定位、放线的重要依
据。凡是承重墙、柱子等主要承重构件都应画上轴线来确
定其位置。
•
圆应用细实线绘制，直径为8～10mm。定位轴线应
用细单点长划线绘制。
《室内设计基础》PPT课件
蓄。室内布着既趋于现代实用，
又吸取传统的特征，在装饰与
陈设中融中、西文化于一体，
如传统的屏风、摆设和茶几，
配以现代风格的墙面及门窗装
修。新奇沙发、欧式传统灯具
和壁面装饰形式，配以东方传
统的家具和愿始土著的图腾文
化饰物等。在设计中不拘一格，
运用多种体例，但要搭配协
调。
混融风格
第二章 室内设计分类与内容
2.2.1、室内空间形象设计 就是对建筑所提供的内部空间进行处理，
在建筑设计的基础上进一步调整空间的尺 度和比例，解决好空间与空间之间的衔接、 对比、统一等问题。
2.2.2、室内装修设计
主要是按照空间处理的要求把空间围护体的 几个界面，即对墙面、地面、天花等进行处 理，包括了对分割空间的实体、半实体的处 理，即对建筑构造体有关部分进行设计处理。
第二阶段：
封建社会时期，享乐的主张在室内设计活动中开始得到 重视。在帝王统治下的国，宫殿、园林、别墅雕梁画栋、华 丽异常。西方的文艺复时期的教堂、公苑、别墅搞得外貌观， 内部空间奢华。那个时期的室内空间设计往往追求面面到。 尽量雕琢。为了过耀财富的占有，昂贵的材料、无价的珍宝、 名贵的艺术品都被带进了室内空间。这类室内设计工艺作品 精致、巧妙，大大地丰富了室内设计的内容，给后人留下了 一笔丰厚的艺术遗产。
（例如：居室、现代体育场 商场、地铁站等）
讲求历史的延续性，探索、创 新造型手法。讲究人情味，常 在室内设置些变形、夸张的柱 式和断裂的墙面、拱券，或把 古典构件的抽象形式以新的手 法组合一起，创造一种融感性 与理性，集传统与现代，揉大 众与行家的审美理想于一体的 室内环境。
1.3.4
总体上呈多元化，兼容并
室内设计制图与识图第第二版教学课件第一章制图基本知识
PART 01
制图基本知识
第一章 制图基本知识
1 绘图工具及其使用方法 2 建筑制图国家标准基本规定 3 平面图形的画法 4 手绘草图
第一节
绘图工具及其 使用方法
第一节 绘图工具及其使用方法
绘图板用来张贴图纸。要求板面光滑平整，工作边平直，可作为绘图时丁字尺上下 移动的导边。
丁字尺主要用来画水平线。使用时，左手握住尺头，使尺头内侧紧靠图板左侧导边， 上下移动至适合的位置。
第四节 手绘草图
❶ 图1-18 徒手画角度线
❷ 图1-19 徒手画等分线段 a）八等分 b）五等分
第四节 手绘草图
（二）圆 画圆时，先徒手作两条互相垂直的中心线，定出圆心，再根据直径大小，通过目测 估计半径大小，在中心线上截得四点，然后徒手将各点连接成圆。当所画的圆较大时， 可以通过圆心多作几条不同方向的直径线，在中心线和直径线上目测定若干点后，再连 成圆，如图1-20 所示。
比例是图形与实物相对应的线性尺寸之比。比例用阿拉伯数字表示，1 ∶ 1 表示图 形大小与实物大小相同，1 ∶ 100 表示100 mm 实物在图样中只画成1 mm，称为缩小 比例；而100 ∶ 1 表示1 mm 的实物在图样中画成100 mm，称为放大比例。
比例一般注写在图名的右侧，字的基准线应取平，比例字高宜比图名小一号或两号， 如图1-11所示。
第二节 建筑制图国家标准基本规定
（二）图线的画法
绘图时要注意以下事项： 1. 相互平行的图例线，其净间隙或线中 间隙不宜小于0.2 mm。 2. 当两种以上不同线宽的图线重合时， 应按粗、中、细的次序绘制；当相同线宽的 图线重合时，应按实线、虚线、点画线的次 序绘制。 3. 虚线、单点长画线或双点长画线的线 段长度和间隔，宜各自相等。 4. 图线不得与文字、数字或符号重叠、 混淆，不可避免时，应首先保证文字的清晰。 各种图线的正误画法见表1-3。
制图基本知识
第一章 制图基本知识
1 绘图工具及其使用方法 2 建筑制图国家标准基本规定 3 平面图形的画法 4 手绘草图
第一节
绘图工具及其 使用方法
第一节 绘图工具及其使用方法
绘图板用来张贴图纸。要求板面光滑平整，工作边平直，可作为绘图时丁字尺上下 移动的导边。
丁字尺主要用来画水平线。使用时，左手握住尺头，使尺头内侧紧靠图板左侧导边， 上下移动至适合的位置。
第四节 手绘草图
❶ 图1-18 徒手画角度线
❷ 图1-19 徒手画等分线段 a）八等分 b）五等分
第四节 手绘草图
（二）圆 画圆时，先徒手作两条互相垂直的中心线，定出圆心，再根据直径大小，通过目测 估计半径大小，在中心线上截得四点，然后徒手将各点连接成圆。当所画的圆较大时， 可以通过圆心多作几条不同方向的直径线，在中心线和直径线上目测定若干点后，再连 成圆，如图1-20 所示。
比例是图形与实物相对应的线性尺寸之比。比例用阿拉伯数字表示，1 ∶ 1 表示图 形大小与实物大小相同，1 ∶ 100 表示100 mm 实物在图样中只画成1 mm，称为缩小 比例；而100 ∶ 1 表示1 mm 的实物在图样中画成100 mm，称为放大比例。
比例一般注写在图名的右侧，字的基准线应取平，比例字高宜比图名小一号或两号， 如图1-11所示。
第二节 建筑制图国家标准基本规定
（二）图线的画法
绘图时要注意以下事项： 1. 相互平行的图例线，其净间隙或线中 间隙不宜小于0.2 mm。 2. 当两种以上不同线宽的图线重合时， 应按粗、中、细的次序绘制；当相同线宽的 图线重合时，应按实线、虚线、点画线的次 序绘制。 3. 虚线、单点长画线或双点长画线的线 段长度和间隔，宜各自相等。 4. 图线不得与文字、数字或符号重叠、 混淆，不可避免时，应首先保证文字的清晰。 各种图线的正误画法见表1-3。
室内设计工程制图ppt课件
29
图3-27 六棱柱投影图
精选编辑ppt
Logo
3.4 体的投影
棱柱表面上点的投影 如图3-26所示，已知棱柱表面
上点E的正面投影e′，求作它的其 他两面投影e、e″。
因为棱面ABCD是铅垂面，在H面 上的投影有积聚性。因此，在图中 自e′做垂线，与ab(c)(d)交于点e, 即e点为棱面ABCD上E点的水平投影 ；再根据e、e′可求出e″（如图328所示）。
俯视图：又称作平面图，在水 平面H上的到的投影图，由上向下投 影；
左视图：又称作侧立面图，在W 面上得到的投影图，由左向右投影 。
10
图 3-7 三视图形成
精选编辑ppt
Logo
3.2 三面投影图（三视图）及其对应关系
3.2.2 三面视图的展开
展开时，正面V保持不动，H面按OX轴向下旋转90°；W面绕OZ轴向右旋转90°，使 三个投影面展开（如图3-8至图3-9所示）。为了作图方便，可做一条45°的辅助线反 应平面图与侧面图的对应关系。
30
图3-28 六棱柱表面上点的投影图
精选编辑ppt
Logo
3.4 体的投影
1．棱锥的投影 如图3-29所示为一正三棱锥，它的表面由一个底面（正三边形ABC）和三个侧棱
面（等腰三角形）围成，将其放置成底面△ABC与水平投影面H平行，并有一个棱面垂 直于侧投影面（如图3-30所示）。
图3-29三棱锥示意图
（1）平行 （2）垂直 （3）倾斜 图3-13 直线的投影
16
精选编辑ppt
Logo
3.3 点、直线、平面的投影
2．直线在三面体系中的投影 1）投影面平行线 如图3-14所示，直线平行于投影面有三种形式： 水平线:平行于H面，与V、W面倾斜的直线，如图3-14中的直线AB；
图3-27 六棱柱投影图
精选编辑ppt
Logo
3.4 体的投影
棱柱表面上点的投影 如图3-26所示，已知棱柱表面
上点E的正面投影e′，求作它的其 他两面投影e、e″。
因为棱面ABCD是铅垂面，在H面 上的投影有积聚性。因此，在图中 自e′做垂线，与ab(c)(d)交于点e, 即e点为棱面ABCD上E点的水平投影 ；再根据e、e′可求出e″（如图328所示）。
俯视图：又称作平面图，在水 平面H上的到的投影图，由上向下投 影；
左视图：又称作侧立面图，在W 面上得到的投影图，由左向右投影 。
10
图 3-7 三视图形成
精选编辑ppt
Logo
3.2 三面投影图（三视图）及其对应关系
3.2.2 三面视图的展开
展开时，正面V保持不动，H面按OX轴向下旋转90°；W面绕OZ轴向右旋转90°，使 三个投影面展开（如图3-8至图3-9所示）。为了作图方便，可做一条45°的辅助线反 应平面图与侧面图的对应关系。
30
图3-28 六棱柱表面上点的投影图
精选编辑ppt
Logo
3.4 体的投影
1．棱锥的投影 如图3-29所示为一正三棱锥，它的表面由一个底面（正三边形ABC）和三个侧棱
面（等腰三角形）围成，将其放置成底面△ABC与水平投影面H平行，并有一个棱面垂 直于侧投影面（如图3-30所示）。
图3-29三棱锥示意图
（1）平行 （2）垂直 （3）倾斜 图3-13 直线的投影
16
精选编辑ppt
Logo
3.3 点、直线、平面的投影
2．直线在三面体系中的投影 1）投影面平行线 如图3-14所示，直线平行于投影面有三种形式： 水平线:平行于H面，与V、W面倾斜的直线，如图3-14中的直线AB；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 生活中的物体千姿百态，但归根
结底是由方形和圆形两种基本形 体组成的。特别是室内的陈设， 如沙发、茶几、床柜子等都是由 立方体演变的。
• 立方体是一切复杂形体最终组合
由多组排列的短线交错叠加，多用于植物或 织物的表现。 ⑧弹簧线训练
随意性很大，多用于快速设计表现技法，属 于“乱笔”一类。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
通过排线，掌握不 同性格的线条以及 学习透视的方法。 掌握线的基本变化 以及透视产生的原 理。
竖线比横线难把握。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
斜线刚劲有力
© 22000098ElArilgl hritgshretsserervseedrved
轻，收笔时力度最轻但又稍微提顿。这样，线便具有了透视感、方向 性。随着线的起笔、落笔力度的细微变化，线的透视效果也有变化。 在一段时间的摸索与体验后，我们会体会到其中的乐趣。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
2、几何图形训练
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
1、立方体是一切复杂形体最终组合的基础。 2、用线的表现形式画出几何形体：沙发、茶几、床等形体
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
几何形体
• 我们练习了各种线的基本画法后
，开始用直线、竖线、斜线来画 几何形体。
直线
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
线条训练
注意：起笔、收笔的特点
组合线的训练
①齿轮线训练 具有较强的随意性，用笔灵活多变
，线条走向也应该蜿蜒曲折，具有一 定的不规则形。画线不要求快，更不 能按固定模式反复。 ②锯齿线训练
速度略快，要保持平稳，长短不一 ，讲究自由进退效果，整体保持统一 ③爆炸线训练
类似锯齿线，整体轮廓是放射性的 ④水花线训练
体现用笔的灵活度，以曲线形式为 基础，提高对自由曲线和流线的适应
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
1. 线条要连贯，切忌迟疑和犹豫。 2. 切忌来回重复表达一根线条。 3. 下笔要肯定，切记收笔有回线。 4. 出现短线，切忌在原点上继续画，应该空开一
小节距离再开始。 5. 排线切忌乱排线，基本功规律是平行于边线和
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
10
11
12
13
直线、曲线、点、斜线的渐变退晕
直线、曲线、点、斜线的分格渐变退晕
14
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
通过排线，掌握不 同性格的线条以及 学习透视的方法。 掌握线的基本变化 以及透视产生的原 理。
线条的练习是掌握快 速边线的基础，是造 型元素中最重要的元 素之一，看似简单， 实则千变万化，快速 边线主要包括线条的 快慢，虚实，轻重， 曲直等关系，线条 要画出美感，画出生 命力，需要量的练习， 画线时候用太小心， 也不用担心画的 不直，快速表现要求 的“直”是感觉和视 觉上的直，甚至是曲 中有直，最终达到 视觉上的平衡就可以 了。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
1、线条训练
一、正确的执笔和行笔方法
执笔方式一
01/04/2020
执笔方式二
2
(1)线的认识
“线”的特征： “线”的起笔、运笔、收笔。起笔顿挫有力，运笔时力度逐渐减
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
THE REPRESENTATION TECHNIQUES OF
⑤波浪线训练 刻意地强调轻重缓急，线条压力要有轻重缓
急，呈现较为匀称的效果。 ⑥骨牌线训练
由多条短线排列组成，形态像连续倒下的骨 牌，分为长短不一的组，很有序列感；其变化 主要就是疏密得变化，在手绘效果图表现中应 用十分广泛。 ⑦稻垛线训练
透视线，或者垂直于画面。 6. 画图的时候要注意交叉点的画法，线条与线条
之间应该接上，并且延长，这样交点处就有厚 重感，在画线的过程中线条有的地方要留白、 断开。 7. 画各种物体应该先了解它的特性，是坚硬还是 柔软，便于选择用何种线条去表达。
直线练习 直线在手绘表 现中最为常见， 大多形体都是 由直线构筑而 成的，因此， 掌握好直线技 法尤为重要， 画出的线条要 直并且干脆而 又富有力度， 练习一段时间， 先一次画20条 直线，其中有 15条直线相对 直，说明熟练 度已经提高， 再逐渐增加线 的长度和速度 的界定，循序 渐进，就能 逐步提高提手 画线的能力， 画出既活泼又 直的线条。
结底是由方形和圆形两种基本形 体组成的。特别是室内的陈设， 如沙发、茶几、床柜子等都是由 立方体演变的。
• 立方体是一切复杂形体最终组合
由多组排列的短线交错叠加，多用于植物或 织物的表现。 ⑧弹簧线训练
随意性很大，多用于快速设计表现技法，属 于“乱笔”一类。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
通过排线，掌握不 同性格的线条以及 学习透视的方法。 掌握线的基本变化 以及透视产生的原 理。
竖线比横线难把握。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
斜线刚劲有力
© 22000098ElArilgl hritgshretsserervseedrved
轻，收笔时力度最轻但又稍微提顿。这样，线便具有了透视感、方向 性。随着线的起笔、落笔力度的细微变化，线的透视效果也有变化。 在一段时间的摸索与体验后，我们会体会到其中的乐趣。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
2、几何图形训练
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
1、立方体是一切复杂形体最终组合的基础。 2、用线的表现形式画出几何形体：沙发、茶几、床等形体
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
几何形体
• 我们练习了各种线的基本画法后
，开始用直线、竖线、斜线来画 几何形体。
直线
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
线条训练
注意：起笔、收笔的特点
组合线的训练
①齿轮线训练 具有较强的随意性，用笔灵活多变
，线条走向也应该蜿蜒曲折，具有一 定的不规则形。画线不要求快，更不 能按固定模式反复。 ②锯齿线训练
速度略快，要保持平稳，长短不一 ，讲究自由进退效果，整体保持统一 ③爆炸线训练
类似锯齿线，整体轮廓是放射性的 ④水花线训练
体现用笔的灵活度，以曲线形式为 基础，提高对自由曲线和流线的适应
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
1. 线条要连贯，切忌迟疑和犹豫。 2. 切忌来回重复表达一根线条。 3. 下笔要肯定，切记收笔有回线。 4. 出现短线，切忌在原点上继续画，应该空开一
小节距离再开始。 5. 排线切忌乱排线，基本功规律是平行于边线和
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
10
11
12
13
直线、曲线、点、斜线的渐变退晕
直线、曲线、点、斜线的分格渐变退晕
14
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
通过排线，掌握不 同性格的线条以及 学习透视的方法。 掌握线的基本变化 以及透视产生的原 理。
线条的练习是掌握快 速边线的基础，是造 型元素中最重要的元 素之一，看似简单， 实则千变万化，快速 边线主要包括线条的 快慢，虚实，轻重， 曲直等关系，线条 要画出美感，画出生 命力，需要量的练习， 画线时候用太小心， 也不用担心画的 不直，快速表现要求 的“直”是感觉和视 觉上的直，甚至是曲 中有直，最终达到 视觉上的平衡就可以 了。
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
1、线条训练
一、正确的执笔和行笔方法
执笔方式一
01/04/2020
执笔方式二
2
(1)线的认识
“线”的特征： “线”的起笔、运笔、收笔。起笔顿挫有力，运笔时力度逐渐减
© 22000098EEyyeeblbalsatesrt.eAr.llArilgl hritgshretsserervseedrved
THE REPRESENTATION TECHNIQUES OF
⑤波浪线训练 刻意地强调轻重缓急，线条压力要有轻重缓
急，呈现较为匀称的效果。 ⑥骨牌线训练
由多条短线排列组成，形态像连续倒下的骨 牌，分为长短不一的组，很有序列感；其变化 主要就是疏密得变化，在手绘效果图表现中应 用十分广泛。 ⑦稻垛线训练
透视线，或者垂直于画面。 6. 画图的时候要注意交叉点的画法，线条与线条
之间应该接上，并且延长，这样交点处就有厚 重感，在画线的过程中线条有的地方要留白、 断开。 7. 画各种物体应该先了解它的特性，是坚硬还是 柔软，便于选择用何种线条去表达。
直线练习 直线在手绘表 现中最为常见， 大多形体都是 由直线构筑而 成的，因此， 掌握好直线技 法尤为重要， 画出的线条要 直并且干脆而 又富有力度， 练习一段时间， 先一次画20条 直线，其中有 15条直线相对 直，说明熟练 度已经提高， 再逐渐增加线 的长度和速度 的界定，循序 渐进，就能 逐步提高提手 画线的能力， 画出既活泼又 直的线条。
